大家好，我是子昕，一个干了10年的后端开发，现在在AI编程这条路上边冲边摸索，每天都被新技术追着跑。
做开发这么多年，相信大家都有一个共同的痛点：画图。
产品经理找你要业务流程图，架构师让你画系统时序图，项目经理要你整个部署流程图...
每次都要打开 Visio 或者 Draw.io，从头开始拖拖拽拽，调整布局，来回修改。一个复杂的流程图画下来，半天就没了。
最要命的是，需求一改，图又得重新画...
前几天我发现了一个神器 —— Smart Mermaid，简单来说就是你用文字描述业务流程，AI 帮你自动生成专业的流程图。
先看效果，我随便测试了几个场景：
电商订单流程图
用户登录时序图
在线教育类图

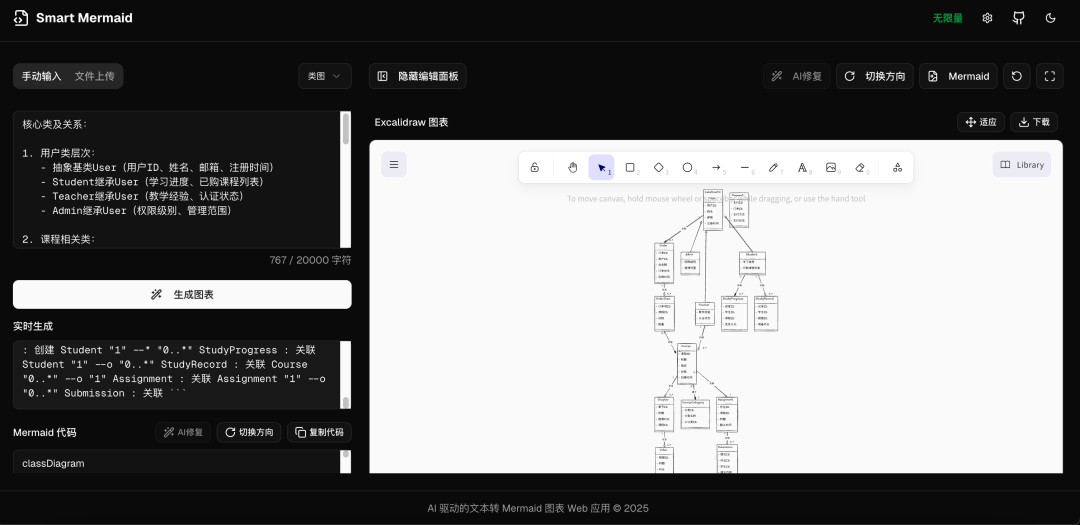

Excalidraw 图表
Mermaid 图表
看到这些图，你肯定觉得很复杂对吧？但实际上，这些都是我用大白话描述出来的，AI 自动生成的。
什么是 Smart Mermaid？
简单来说，Smart Mermaid 就是一个"文字转图表"的 AI 工具。你用自然语言描述业务流程，它帮你生成标准的 Mermaid 图表。
支持的图表类型很全：流程图、时序图、类图、甘特图等，基本上开发中常用的图表都覆盖了。
怎么用？

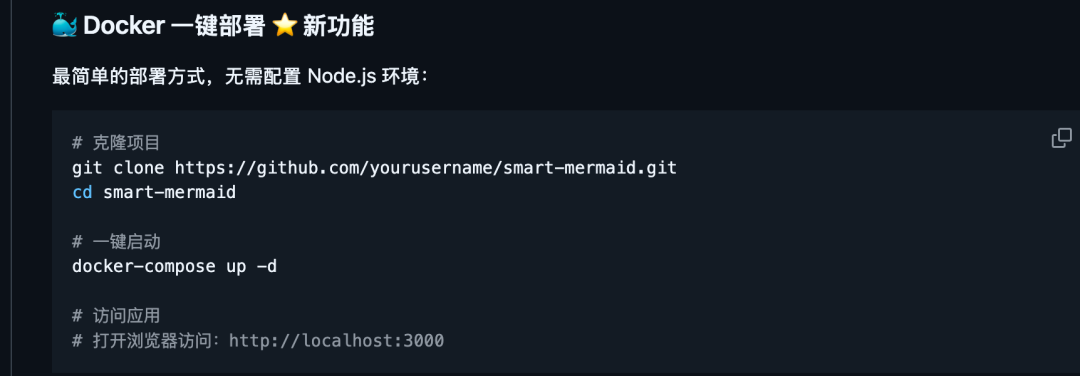

官方说支持 Docker 一键部署，但是有个坑：直接按官方命令执行会报错，因为 main 分支没有 Docker 配置文件。
正确的部署方式：
# 克隆代码
git clone https://github.com/liujuntao123/smart-mermaid.git
cd smart-mermaid
# 关键：切换到docker分支
git checkout docker
# 启动
docker-compose up -d

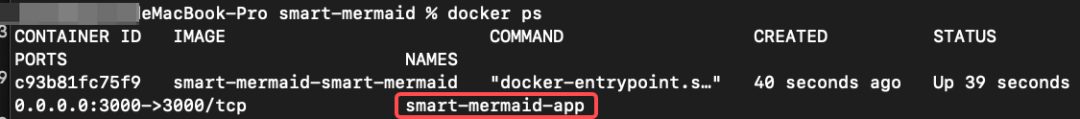

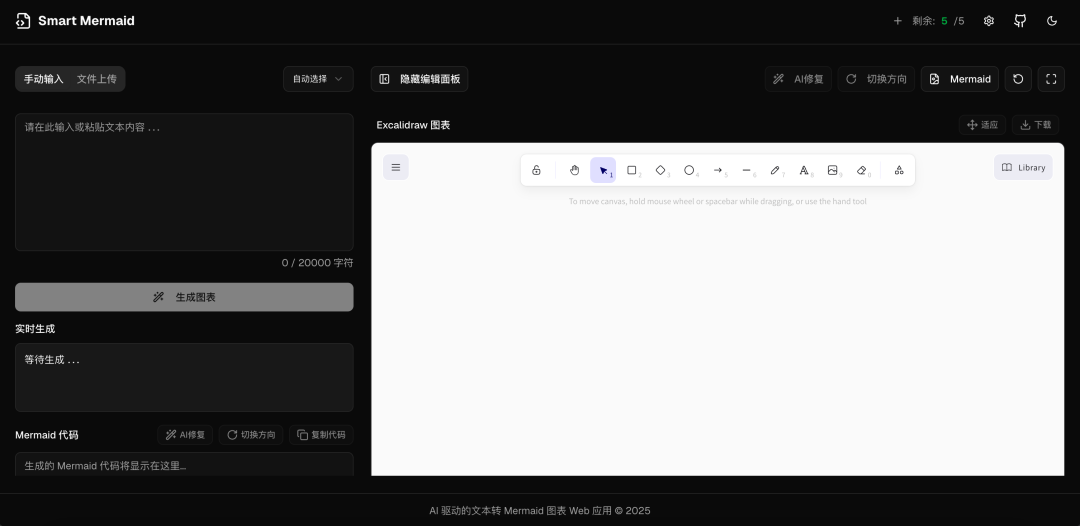

看到docker容器启动后访问 http://localhost:3000 就可以用了。

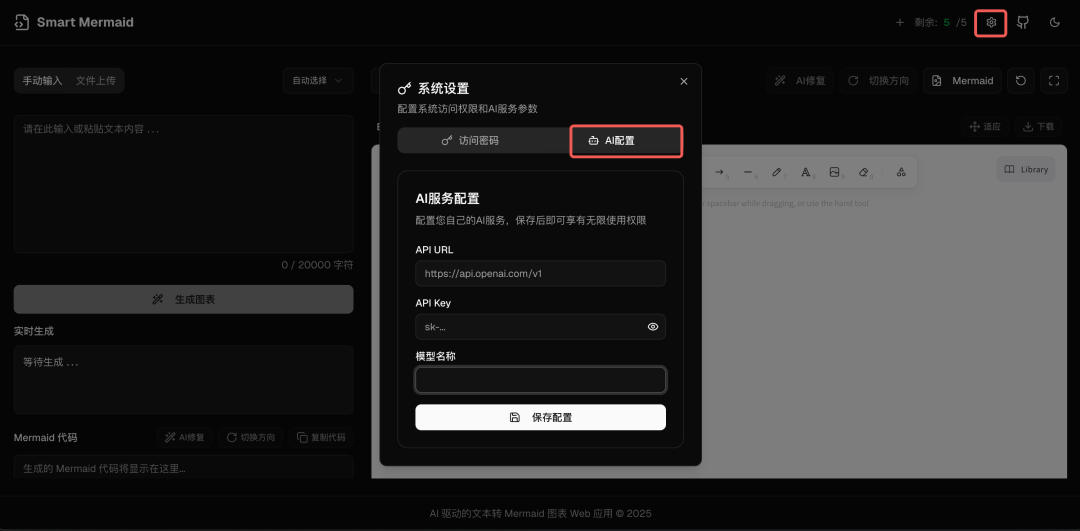

配置 API Key
首次使用需要配置 AI 模型的 API Key
关于 API Key 的获取，这里推荐一个我一直在用的平台 —— ProAI520（https://proai520.co）。
关于 API Key 的获取，很多朋友都遇到过同样的问题：国内信用卡无法直接购买海外 AI 服务。
市面上虽然有野卡这样的虚拟信用卡服务，但会员费和每笔交易的手续费都比较贵。
这里推荐一个我一直在用的平台 —— ProAI520（https://proai520.co）。相比其他代理方式，优势非常明显：
成本优势：
- 零手续费：充值多少就是多少，不像野卡收取会员费和交易手续费
- 汇率透明：完全按照实时汇率计算，无隐形加价
- 比代充更安全：正规平台，不用担心闲鱼代充的风险
服务优势：
- 稳定可靠：我用了快两个月，从未出现过问题
- 模型齐全：支持市面上主流的 AI 模型厂商

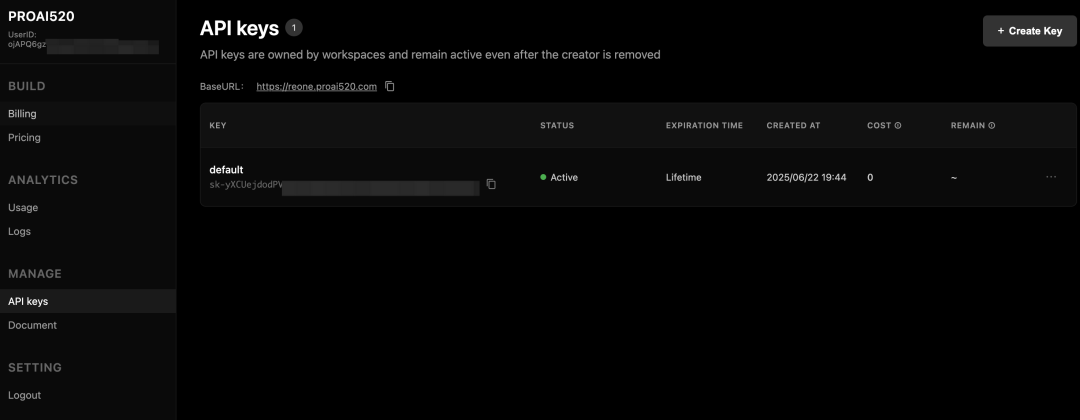

直接在平台充值 API Key 即可

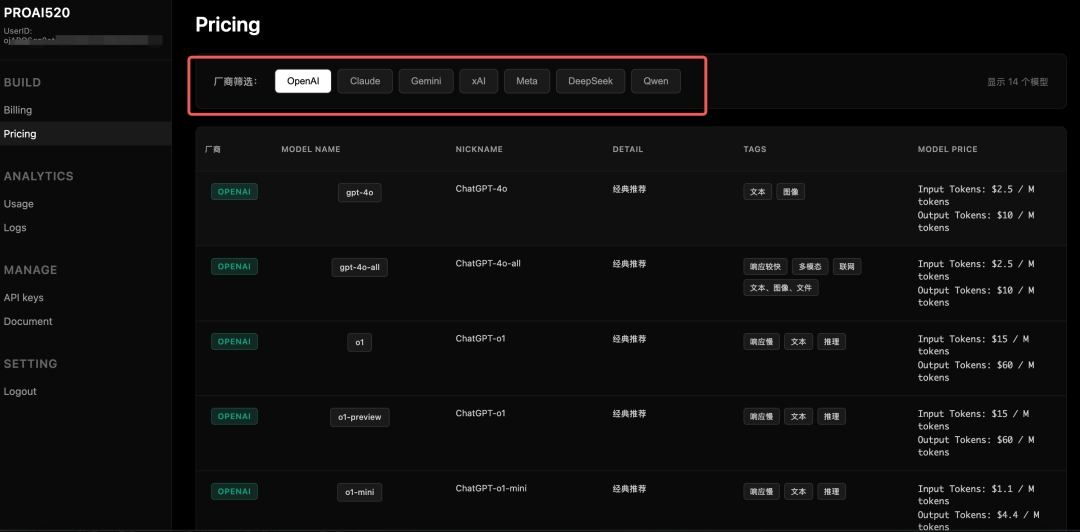

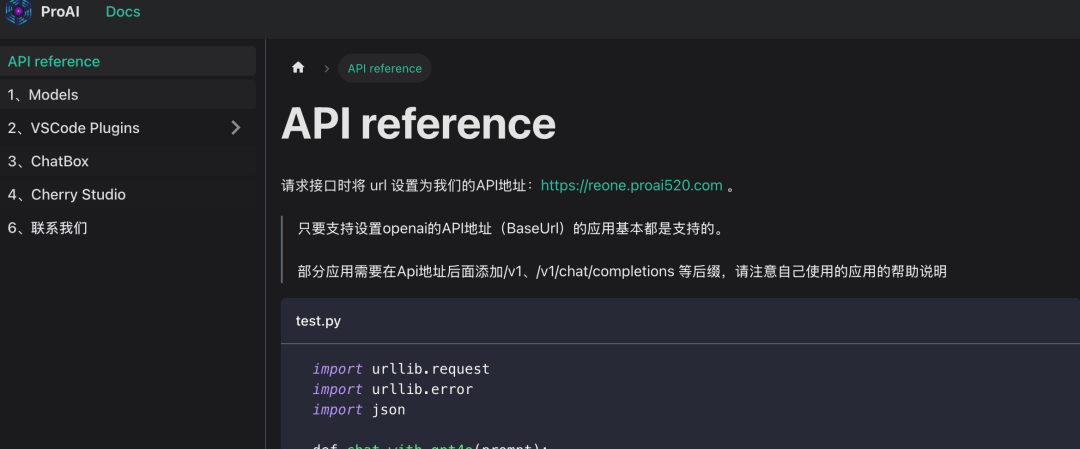

支持的模型非常全面：

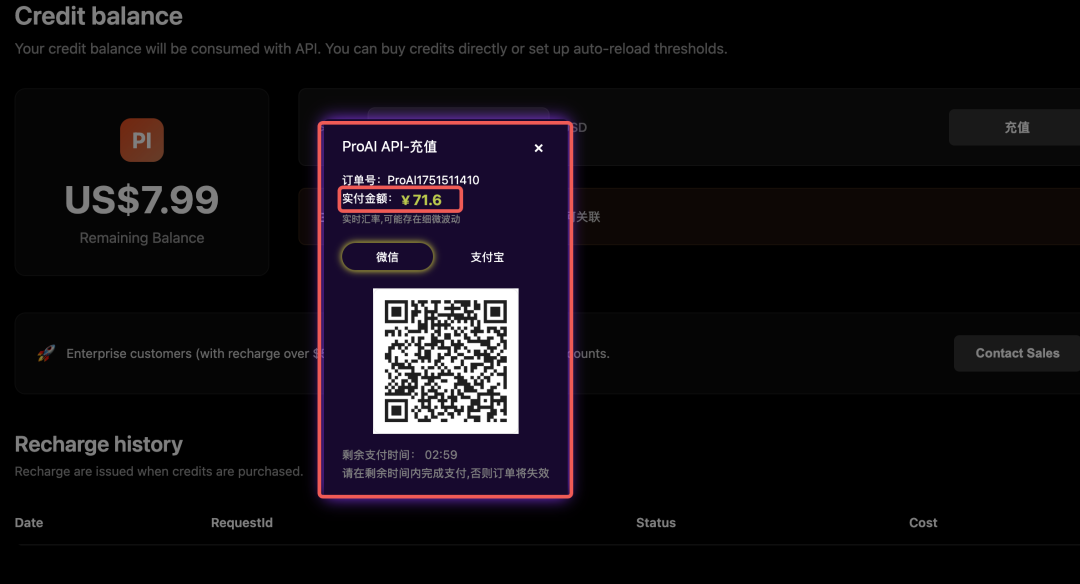

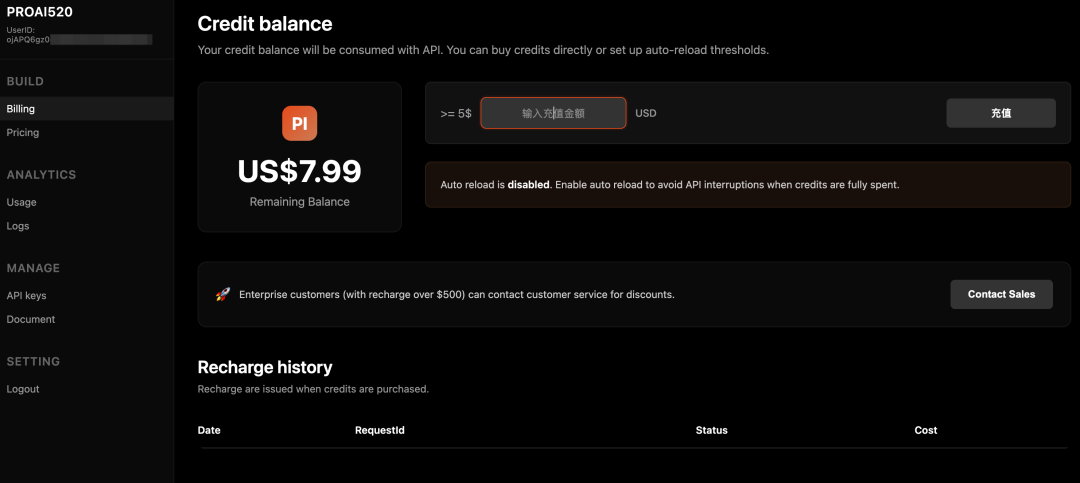

价格方面完全透明，比如充值 10 美元的费用就是按当前汇率计算，比野卡和闲鱼代充能省不少钱：

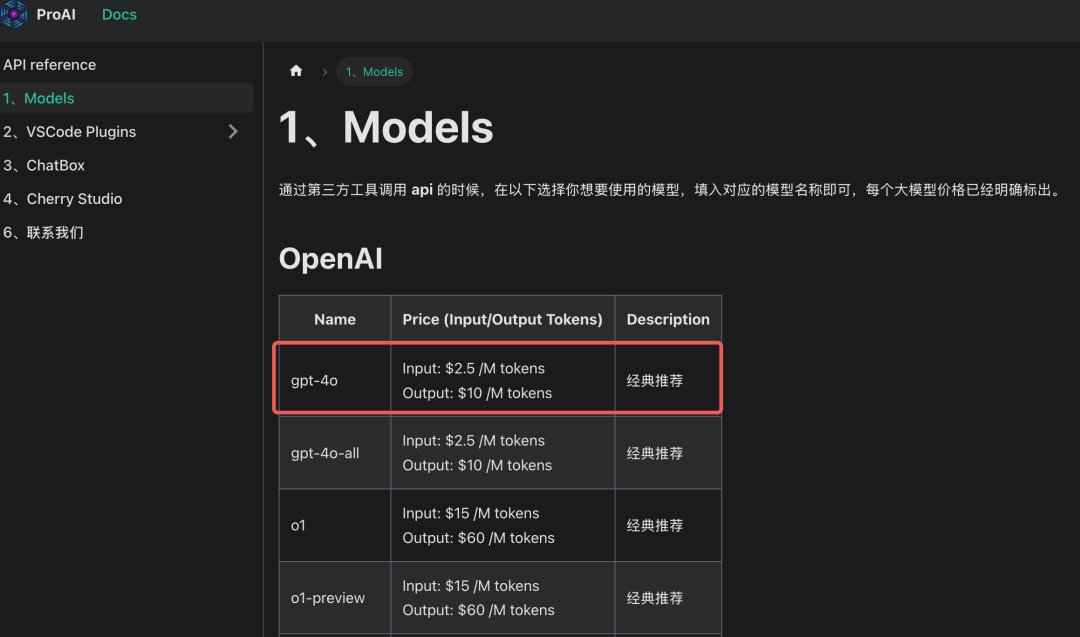

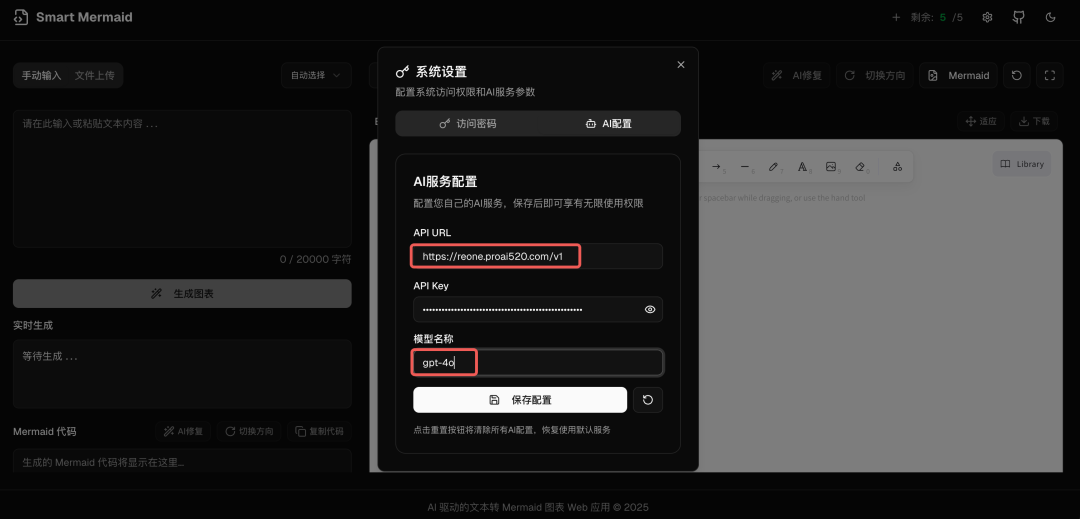

我选择了 GPT-4o 模型进行测试，配置方式如下：
API Url
模型
配置API Key
实战测试
我测试了三个复杂场景，看看 AI 的理解能力。

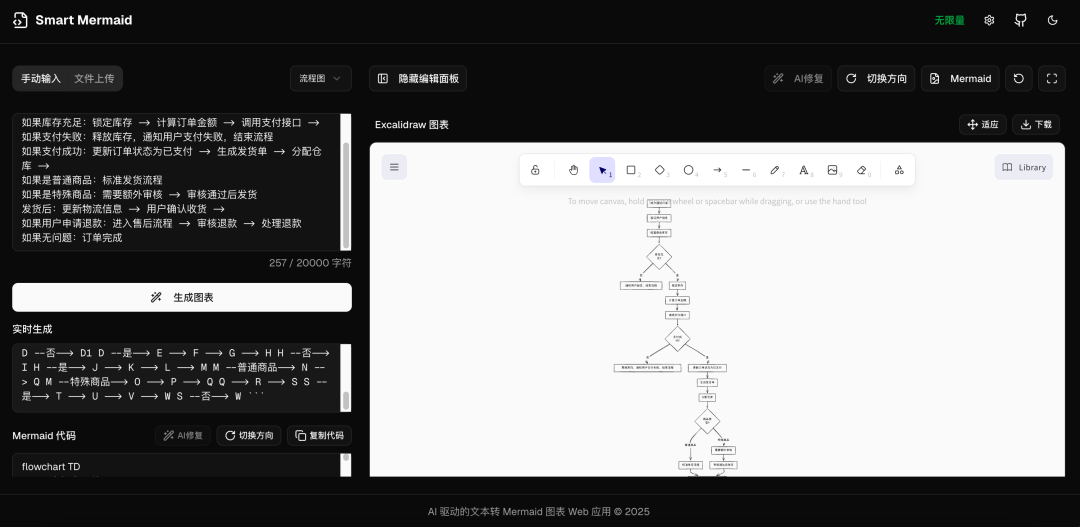

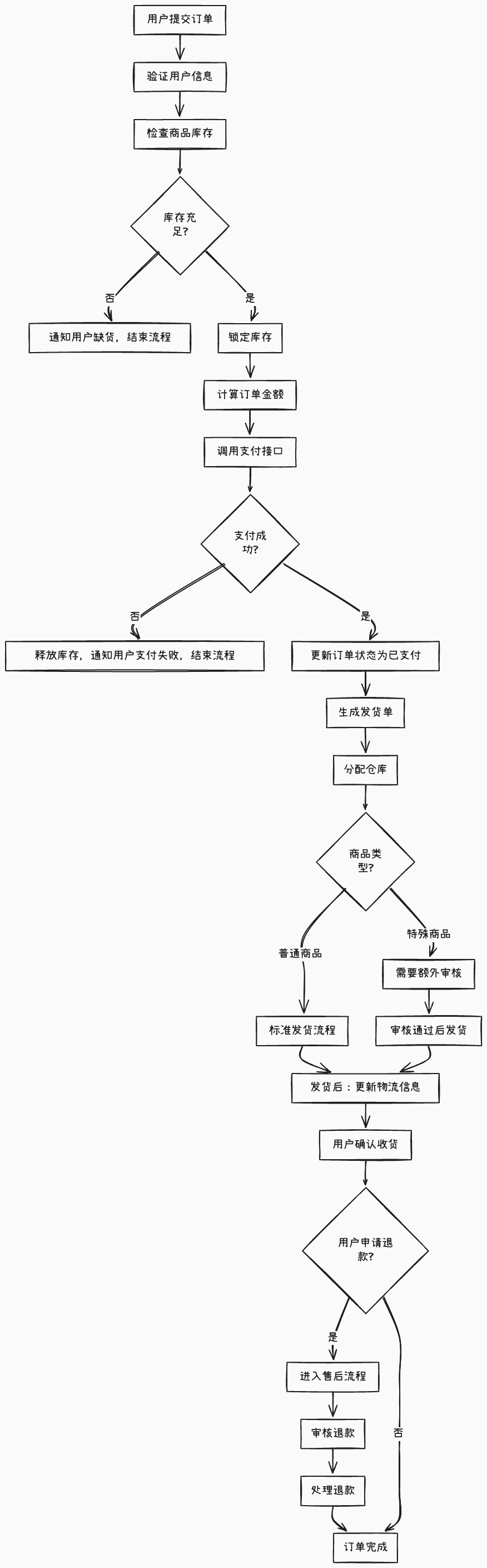

场景1：电商订单流程
我直接用大白话描述了一个完整的电商订单流程：
用户提交订单 -> 验证用户信息 -> 检查商品库存 ->
如果库存不足：通知用户缺货，结束流程
如果库存充足：锁定库存 -> 计算订单金额 -> 调用支付接口 ->
如果支付失败：释放库存，通知用户支付失败，结束流程
如果支付成功：更新订单状态为已支付 -> 生成发货单 -> 分配仓库 ->
如果是普通商品：标准发货流程
如果是特殊商品：需要额外审核 -> 审核通过后发货
发货后：更新物流信息 -> 用户确认收货 ->
如果用户申请退款：进入售后流程 -> 审核退款 -> 处理退款
如果无问题：订单完成
AI 完美理解了这个复杂的业务流程，生成的流程图结构清晰，逻辑分明。

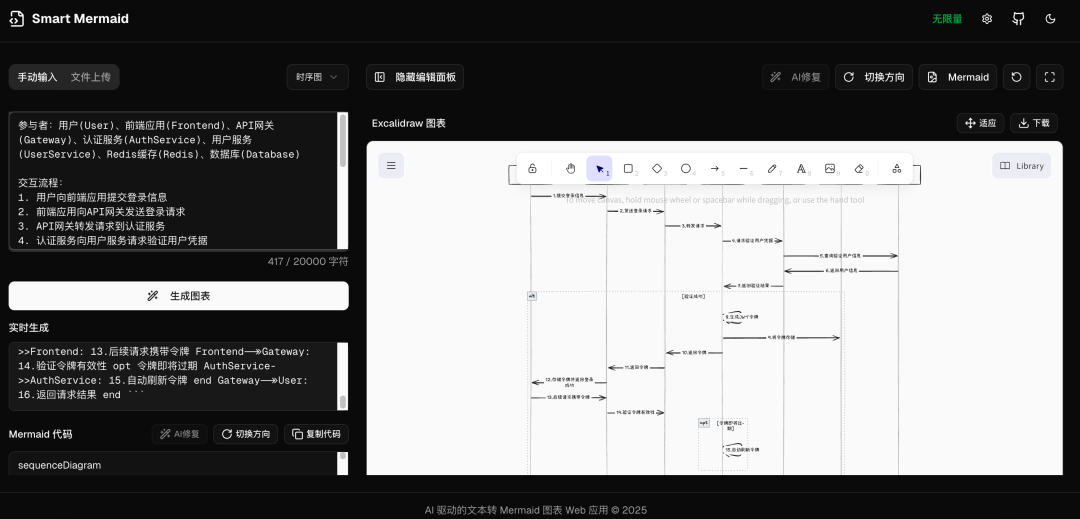

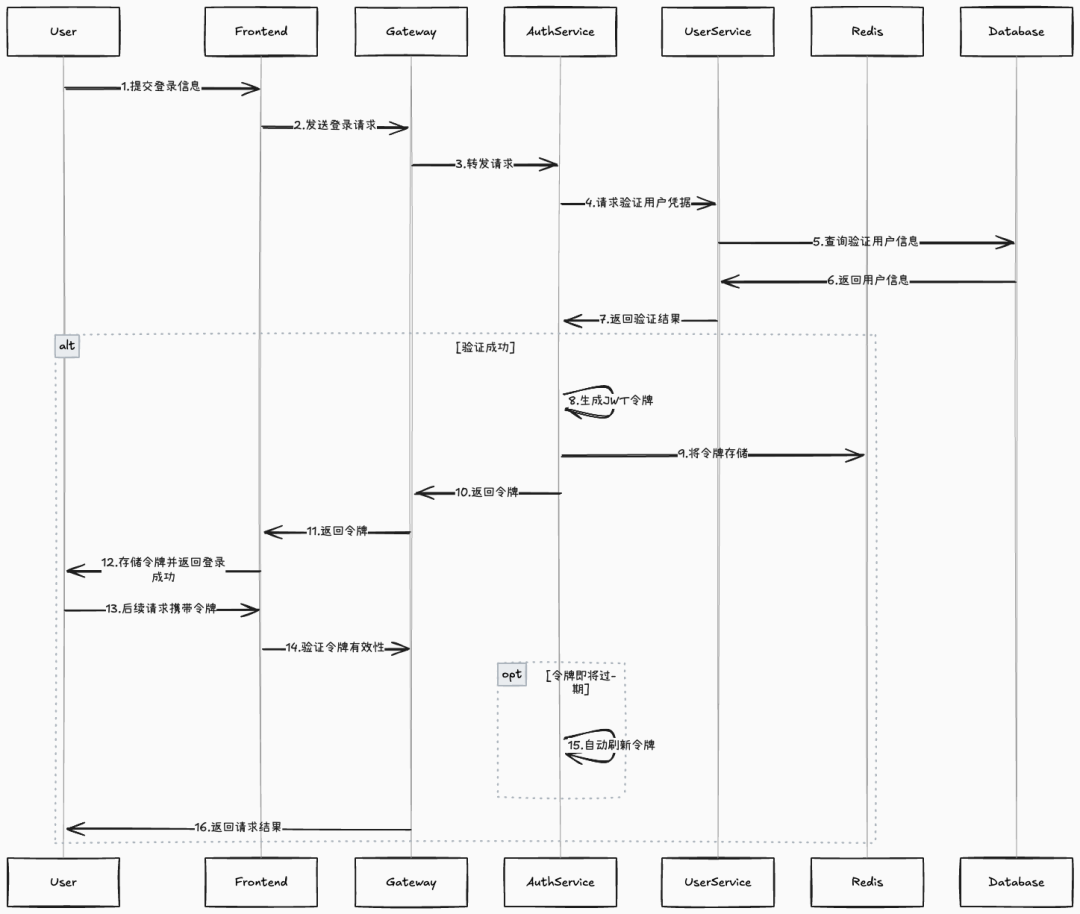

场景2：用户登录时序图
描述了一个包含多个服务的登录认证流程：
参与者：用户(User)、前端应用(Frontend)、API网关(Gateway)、认证服务(AuthService)、用户服务(UserService)、Redis缓存(Redis)、数据库(Database)
交互流程：
1. 用户向前端应用提交登录信息
2. 前端应用向API网关发送登录请求
3. API网关转发请求到认证服务
4. 认证服务向用户服务请求验证用户凭据
5. 用户服务查询数据库验证用户信息
6. 数据库返回用户信息给用户服务
7. 用户服务返回验证结果给认证服务
8. 如果验证成功：认证服务生成JWT令牌
9. 认证服务将令牌存储到Redis缓存
10. 认证服务返回令牌给API网关
11. API网关返回令牌给前端应用
12. 前端应用存储令牌并返回登录成功给用户
13. 用户后续请求携带令牌
14. API网关验证令牌有效性
15. 如果令牌即将过期：自动刷新令牌
16. 返回请求结果给用户
AI 准确识别了所有参与者和交互关系，生成的时序图非常专业。

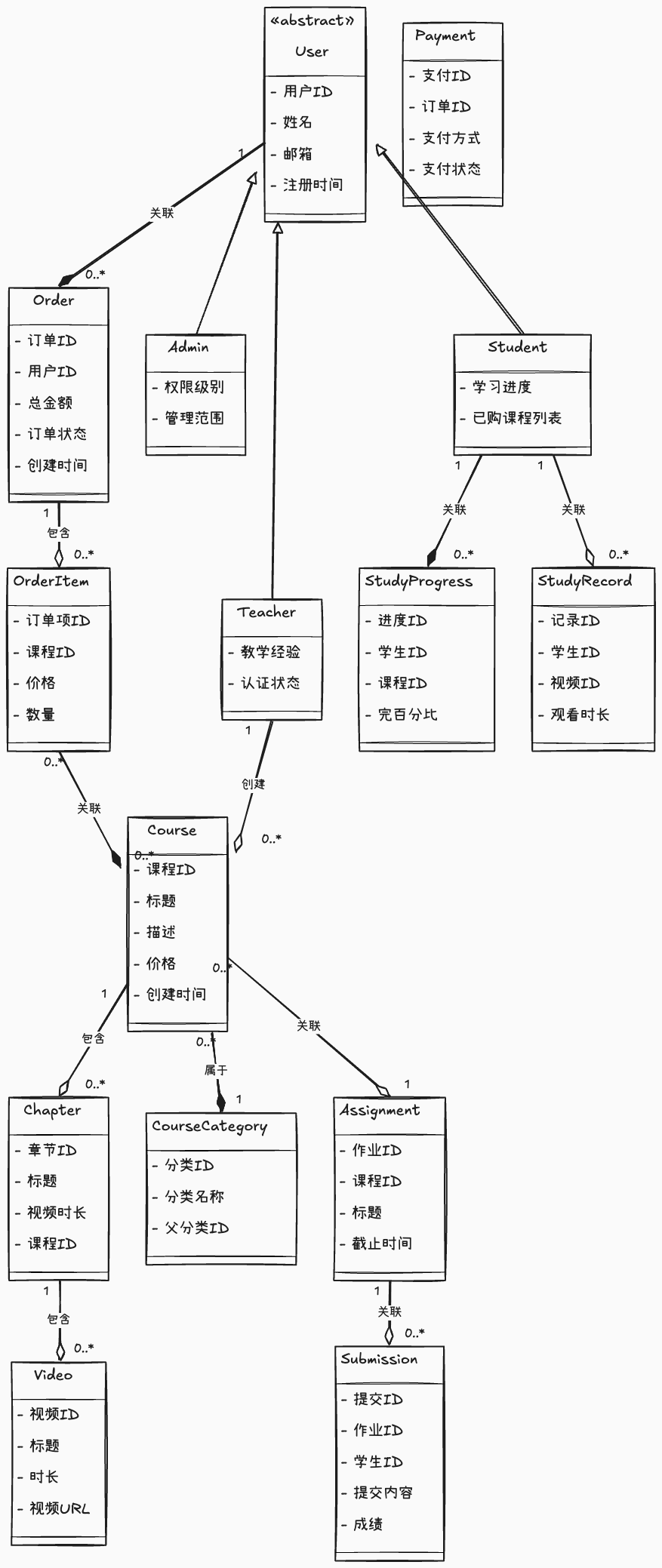

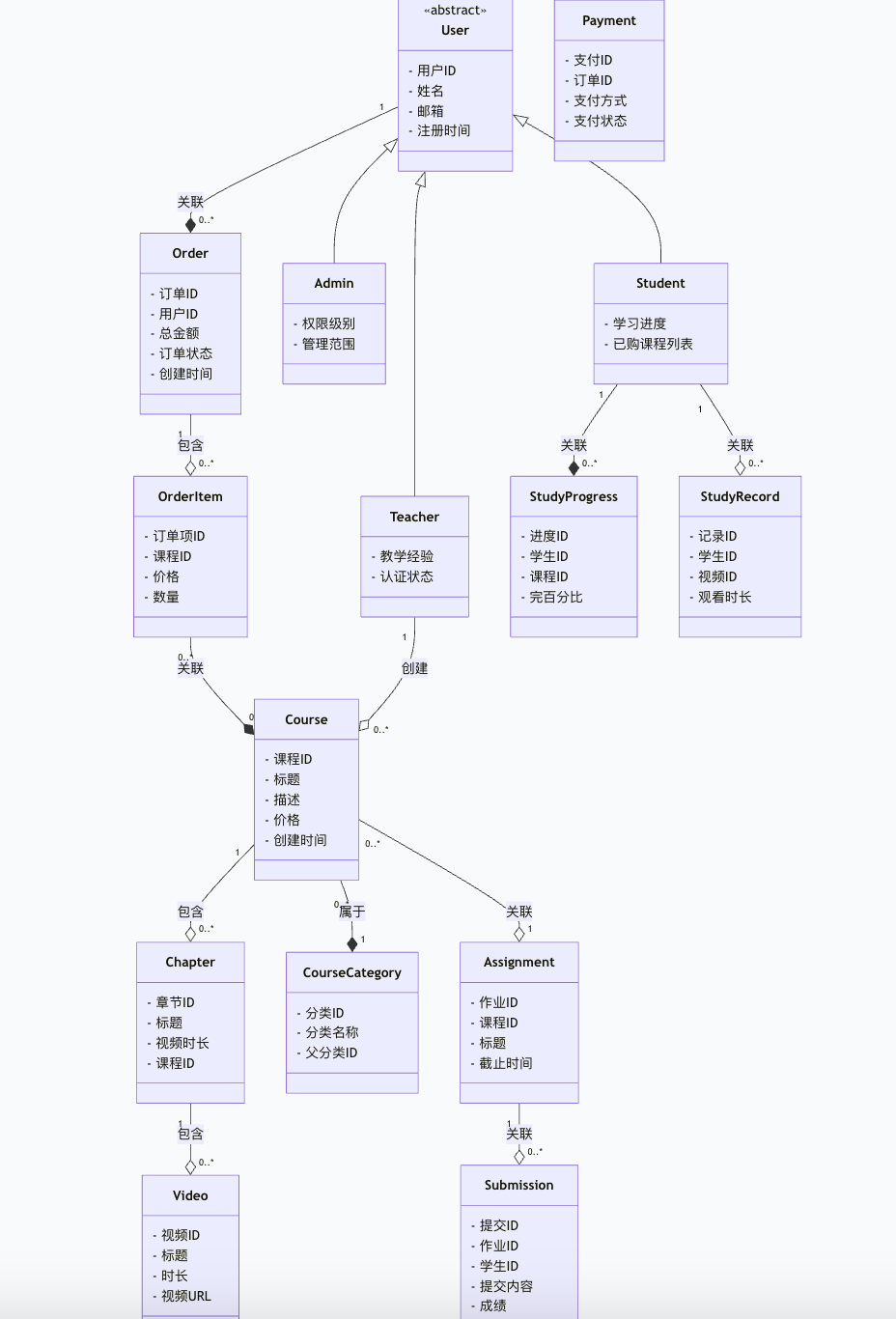

场景3：在线教育类图
描述了一个复杂的面向对象设计：
核心类及关系：
1. 用户类层次：
- 抽象基类User（用户ID、姓名、邮箱、注册时间）
- Student继承User（学习进度、已购课程列表）
- Teacher继承User（教学经验、认证状态）
- Admin继承User（权限级别、管理范围）
2. 课程相关类：
- Course类（课程ID、标题、描述、价格、创建时间）
- Chapter类（章节ID、标题、视频时长、课程ID）
- Video类（视频ID、标题、时长、视频URL）
- CourseCategory类（分类ID、分类名称、父分类ID）
3. 订单相关类：
- Order类（订单ID、用户ID、总金额、订单状态、创建时间）
- OrderItem类（订单项ID、课程ID、价格、数量）
- Payment类（支付ID、订单ID、支付方式、支付状态）
4. 学习相关类：
- StudyProgress类（进度ID、学生ID、课程ID、完成百分比）
- StudyRecord类（记录ID、学生ID、视频ID、观看时长）
- Assignment类（作业ID、课程ID、标题、截止时间）
- Submission类（提交ID、作业ID、学生ID、提交内容、成绩）
关系说明：
- User与Course是多对多关系（通过Order关联）
- Course与Chapter是一对多关系
- Chapter与Video是一对多关系
- Student与StudyProgress是一对多关系
- Order与OrderItem是一对多关系
- Course与CourseCategory是多对一关系
- Teacher与Course是一对多关系（创建关系）
AI 完美理解了继承关系、聚合关系、组合关系，生成的类图完全符合 UML 标准。
使用感受
优点
- 智能化程度高：即使不指定图表类型，AI 也能自动选择合适的图表
- 理解复杂逻辑：能处理复杂的业务流程和条件分支
- 实时预览：边输入边生成，过程可视化
- 多种渲染模式：手绘风格和标准图表两种选择
- 导出方便：复制Mermaid代码、图片导出
应用场景
- 技术文档：系统架构图、API 时序图、数据库 ER 图
- 业务流程：用户体验流程、业务决策流程、跨部门协作流程
- 项目管理：开发流程图、测试流程图、部署流程图
关于 API 代理
最后再推荐一下 ProAI520（https://proai520.co），如果你经常用各种 AI 工具但苦于 API 购买问题，这个平台确实不错。零手续费，汇率透明，服务稳定。
有需要的朋友可以扫描下方二维码加入 ProAI 交流群了解更多：
写在最后
作为一个做了10年开发的老程序员，我见过太多画图的痛苦。Smart Mermaid 的出现，真正解决了这个痛点。
它不仅大幅提升了效率，更重要的是降低了门槛。不管你是开发、产品、还是项目经理，都能通过自然语言快速生成专业图表。
这种垂直场景的 AI 应用，比通用 AI 助手更加实用。专注做好一件事，用户体验自然就好。
项目地址：https://github.com/liujuntao123/smart-mermaid
在线体验：https://smart-mermaid.aizhi.site
觉得有用就点个关注呗，我会继续用我这半吊子水平为大家带来更多AI编程工具的第一手体验～
