基础绘图与视觉元素：让你的Python界面动起来！

点击上方蓝字关注我们

本节将介绍如何在Python中使用基础的绘图技术和视觉元素。我们将通过简单的例子，学习如何绘制基本图形、使用颜色和笔刷，以及创建自定义的绘图控件，增强用户界面的视觉效果和交互性。

1. 绘制基本图形

---

在Python中，可以使用多种库来绘制图形，如PyQt5。我们将以PyQt5为例，展示如何绘制简单的图形。


from PyQt5.QtWidgets import QApplication, QMainWindow, QWidget
from PyQt5.QtGui import QPainter, QBrush, QColor
from PyQt5.QtCore import Qt

class DrawingWidget(QWidget):
    def paintEvent(self, event):
        painter = QPainter(self)
        painter.setBrush(QBrush(QColor(0, 0, 255))) # 蓝色
        painter.drawRect(50, 50, 200, 100) # 绘制矩形

        painter.setBrush(QBrush(QColor(255, 0, 0))) # 红色
        painter.drawEllipse(100, 100, 100, 100) # 绘制圆形

class MainWindow(QMainWindow):
    def \_\_init\_\_(self):
        super().__init__()
        self.setGeometry(100, 100, 400, 300)
        self.setCentralWidget(DrawingWidget())

def main():
    app = QApplication([])
    window = MainWindow()
    window.show()
    app.exec_()

if __name__ == "\_\_main\_\_":
    main()

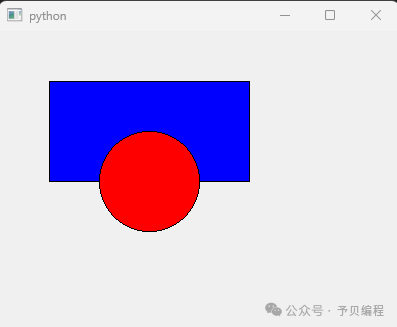

代码解释：

• 创建一个继承自 QWidget的 DrawingWidget类，并重写 paintEvent方法来绘制图形。

• 使用 QPainter绘制一个蓝色矩形和一个红色圆形。

• 创建主窗口并设置为中央窗口部件。

2. 使用颜色和笔刷

---

通过设置颜色和笔刷，可以使绘制的图形更加生动。


from PyQt5.QtWidgets import QApplication, QMainWindow, QWidget
from PyQt5.QtGui import QPainter, QBrush, QColor
from PyQt5.QtCore import Qt

class DrawingWidget(QWidget):
    def paintEvent(self, event):
        painter = QPainter(self)
        painter.setBrush(QBrush(QColor(255, 255, 0))) # 黄色
        painter.setPen(QColor(0, 0, 0)) # 黑色边框
        painter.drawEllipse(50, 50, 100, 50) # 绘制椭圆

class MainWindow(QMainWindow):
    def \_\_init\_\_(self):
        super().__init__()
        self.setGeometry(100, 100, 400, 300)
        self.setCentralWidget(DrawingWidget())

def main():
    app = QApplication([])
    window = MainWindow()
    window.show()
    app.exec_()

if __name__ == "\_\_main\_\_":
    main()

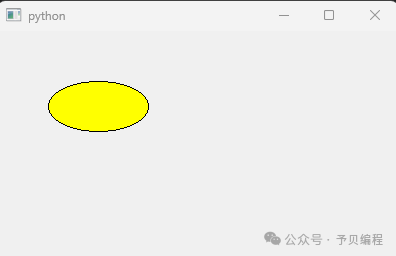

代码解释：

• 设置 QBrush的颜色为黄色，用于填充椭圆。

• 设置画笔颜色为黑色，绘制椭圆的边框。

3. 自定义绘图控件

---

在一些复杂的应用中，我们可能需要创建自定义的绘图控件。通过继承基本的绘图类并添加自定义的绘图逻辑，可以实现更加复杂的图形和交互效果。


from PyQt5.QtWidgets import QApplication, QMainWindow, QWidget
from PyQt5.QtGui import QPainter, QBrush, QColor
from PyQt5.QtCore import Qt

class CustomCanvas(QWidget):
    def \_\_init\_\_(self, parent=None):
        super().__init_\_(parent)
        self.circles = []

    def paintEvent(self, event):
        painter = QPainter(self)
        painter.setBrush(QBrush(QColor(0, 255, 0))) # 绿色
        for circle in self.circles:
            painter.drawEllipse(circle[0] - 10, circle[1] - 10, 20, 20)

    def mousePressEvent(self, event):
        if event.button() == Qt.LeftButton:
            self.circles.append((event.x(), event.y()))
            self.update()

class MainWindow(QMainWindow):
    def \_\_init\_\_(self):
        super().__init_\_()
        self.setGeometry(100, 100, 400, 300)
        self.setCentralWidget(CustomCanvas(self))
        self.setWindowTitle("PyQt5 自定义绘图控件示例")

def main():
    app = QApplication([])
    window = MainWindow()
    window.show()
    app.exec\_()

if __name_\_ == "\_\_main\_\_":
    main()

代码解释：

• 继承 QWidget类创建自定义画布 CustomCanvas。
• 绑定鼠标点击事件，每次点击时在画布上绘制一个小圆。

总结

通过基础绘图技术和视觉元素的应用，我们可以在Python应用中加入图形和颜色，使得界面更加直观和友好。本文通过实际的代码示例，展示了如何使用常见的绘图方法及其在GUI中的实际运用。
