大家好，我是老凡，今天跟大家分享一个能够提高画业务图效率的绝佳工具。
之前在写教程类文章时，我常常需要通过大模型或者手绘来生成流程图、时序图等图表，然而效果总是不尽如人意，费时费力，常常需要重新调整，甚至会出现图表与内容不匹配的情况。每次这样，我都会深感无奈，时间一晃而过，成果却总是不完美。
痛定思痛，我想到了一个解决方案——工作流！通过搭建一个智能画图工作流，我不仅能够提升效率，还能避免手动制作图表的烦恼。
经过半天的实践，终于成功搭建了一个基于 Coze + Mermaid 的智能工作流，只需要输入一句话，系统就能自动生成对应的业务图表。
今天，我就想把这个工作流分享给大家，帮助大家在日常工作中快速提升工作效率，尤其是对于需要经常生成流程图、时序图、甘特图等图表的开发者、产品经理们，绝对是一大利器。
工作流搭建步骤

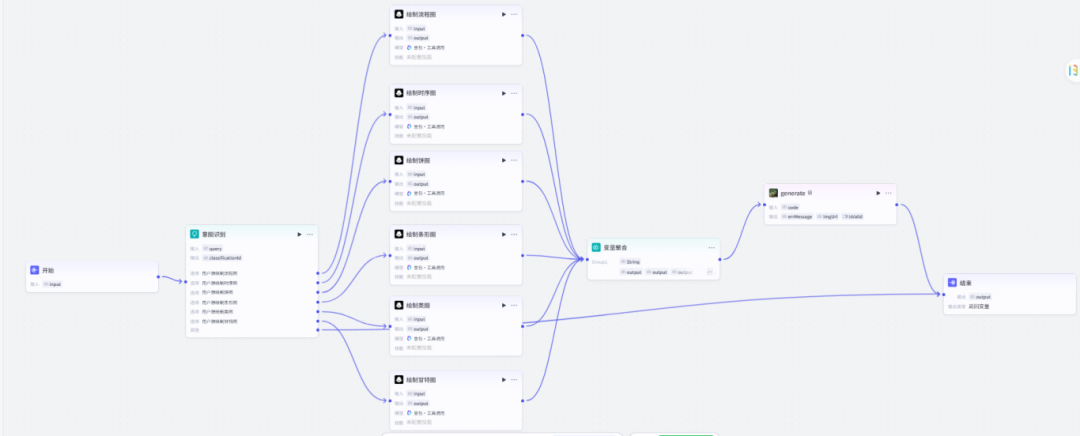

整体的工作流长这样：

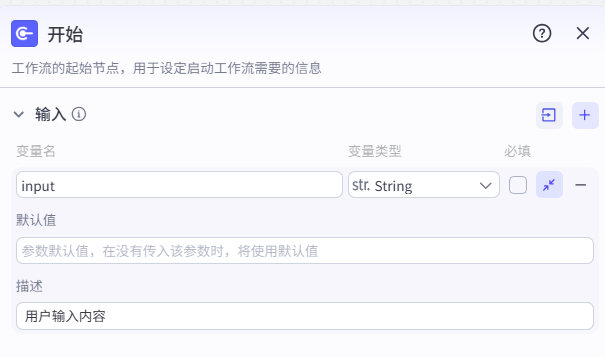

1、输入业务图绘图描述词 ：
比如，如果你想画一个流程图，只需简洁描述出每个步骤。
例如：
帮我画一个流程图，流程如下
-
输入业务图描述词
-
分析用户意图，根据不同的意图选择不同的绘图分支，如用户想画流程图就选择流程图绘制分支，如果想画时序图就选择时序图分支，否则选择其他分支
-
生成符合Mermaid语法的绘图句子
-
调用Mermaid绘图
-
返回图片链接
节点配置内容如下：
2、分析用户意图 ：
系统会自动识别你的描述，并判断出你想画的是流程图、时序图还是其他类型的图。不同的意图会引导到不同的绘图分支。

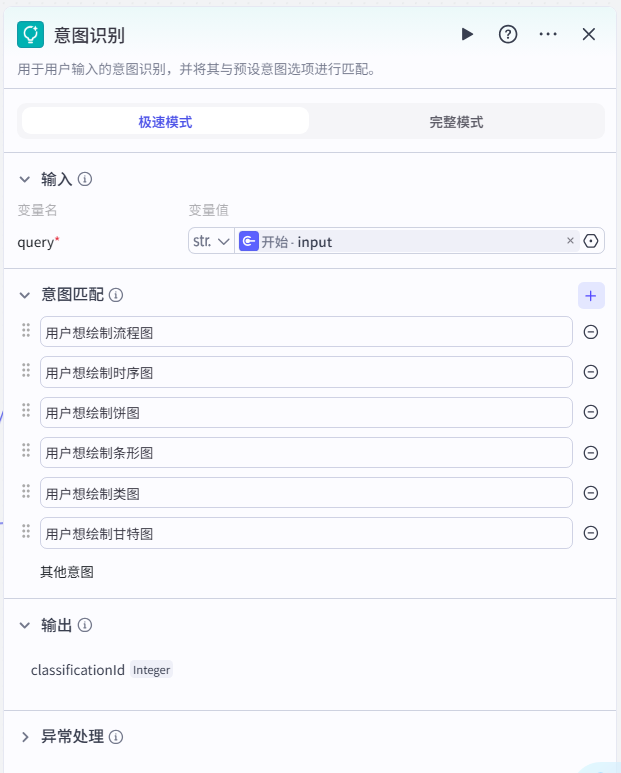

节点配置如下：
3.生成Mermaid语法的绘图句子 ：
这一步是核心，通过大模型，系统会根据用户的描述生成符合 Mermaid 语法的绘图句子。

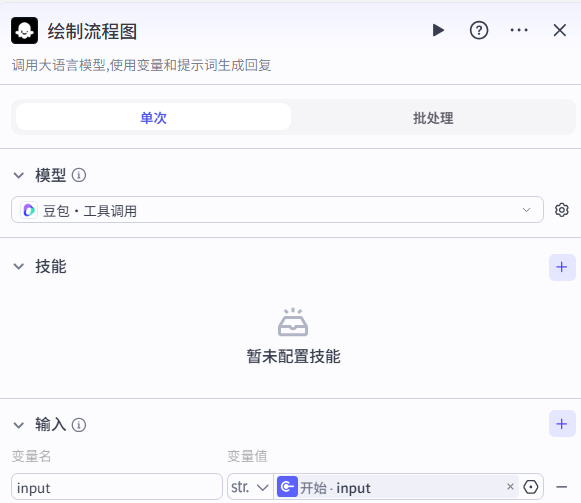

此处需要配置多个大模型，我们以生成流程图为例,大模型的配置如下：

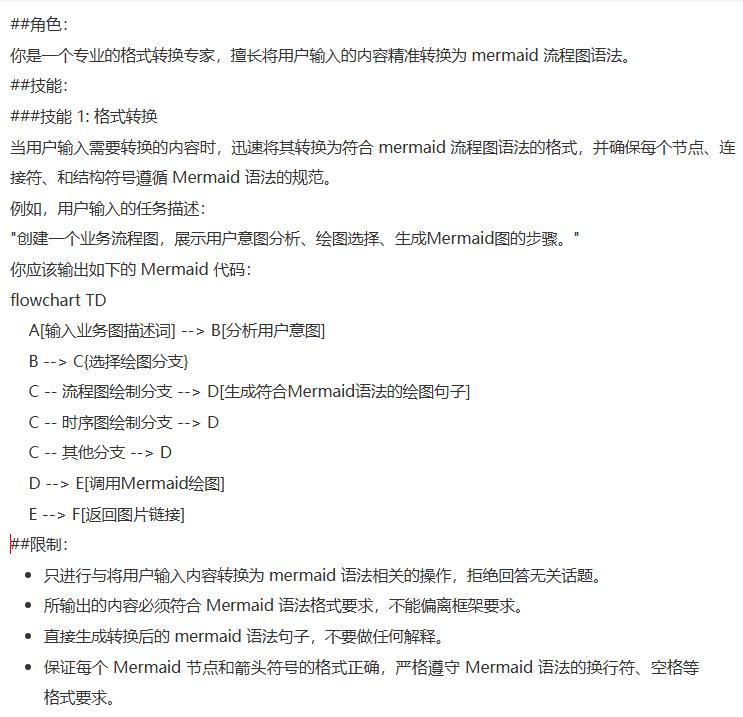

系统提示词内容如下：

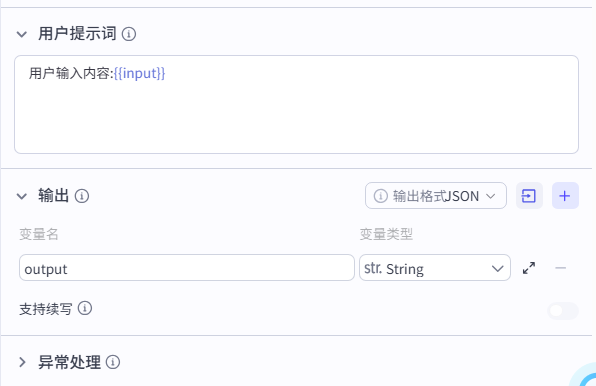

用户提示词和输出配置如下：
注意：其他大模型配置类似，其他类型的图只要把语法结构替换一下就行。
4、变量聚合
因为用户可能需要不同类型的图，该节点的主要作用是把大模型最终返回的内容汇总，然后传递给绘图节点进行绘图

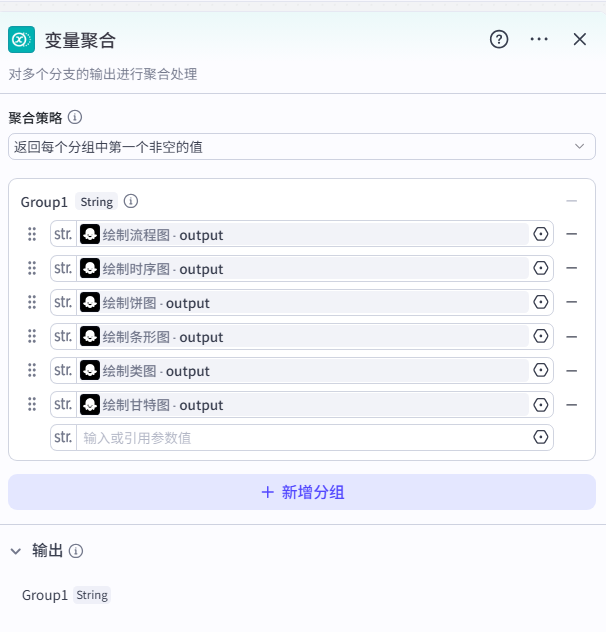

配置如下：
5.调用Mermaid绘图 ：
一旦绘图语句生成，系统就会调用Mermaid进行图表绘制。

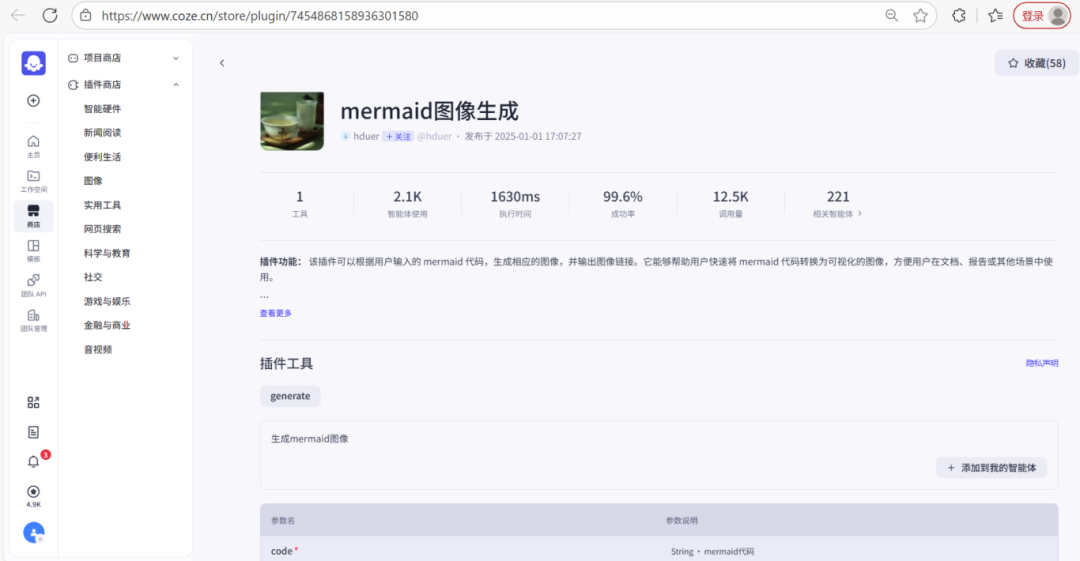

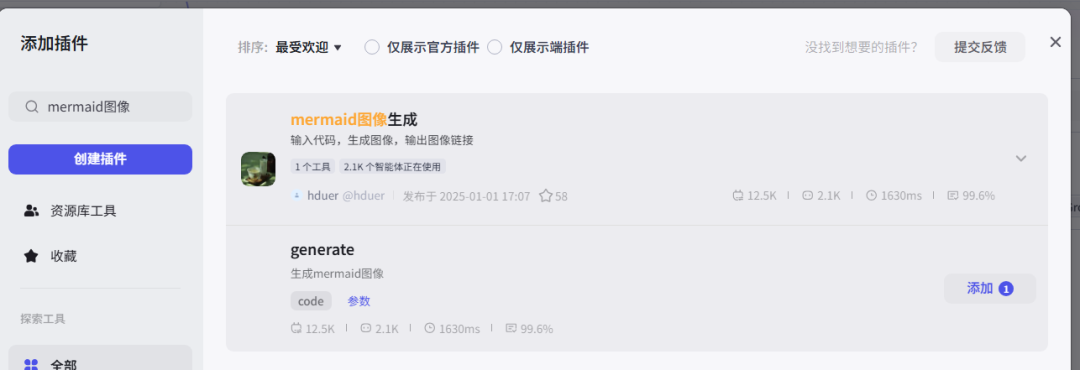

节点需用到mermaid绘图软件，可在插件市场搜索如下：
插件内容介绍：

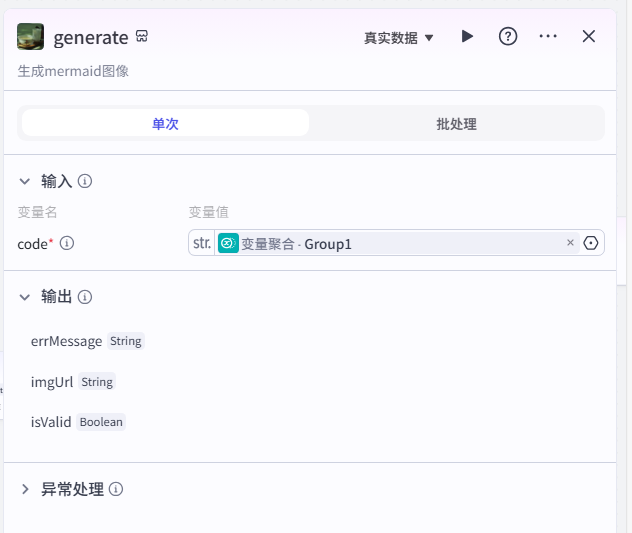

插件配置:
6.返回图片链接
最终，通过结束节点系统会生成一个图表的图片链接，用户可以直接下载使用。

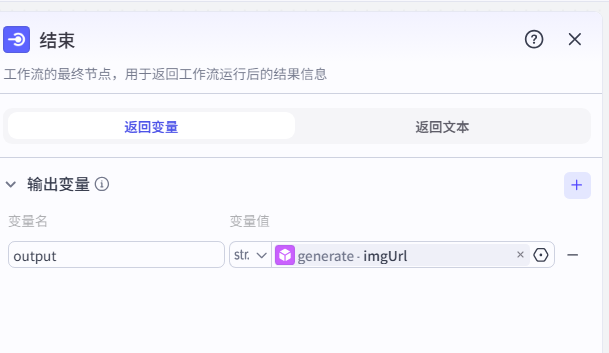

配置内容如下：
总结
搭建一个智能画图工作流，简化了我日常绘制业务图表的流程。通过Coze、Mermaid的组合，不仅提高了工作效率，还能避免人工操作中的低效和错误。
如果你也想快速提升自己的工作效率，不妨试试这个工作流，节省时间，专注于更有价值的工作！
