本节介绍： 极坐标图全方位呈现模型性能与多维度数据 ，数据采用模拟数据无任何现实意义，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。完整数据和代码将在稍后上传至交流群，成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。文末提供高效的学习工具~！

✨ 论文信息 ✨

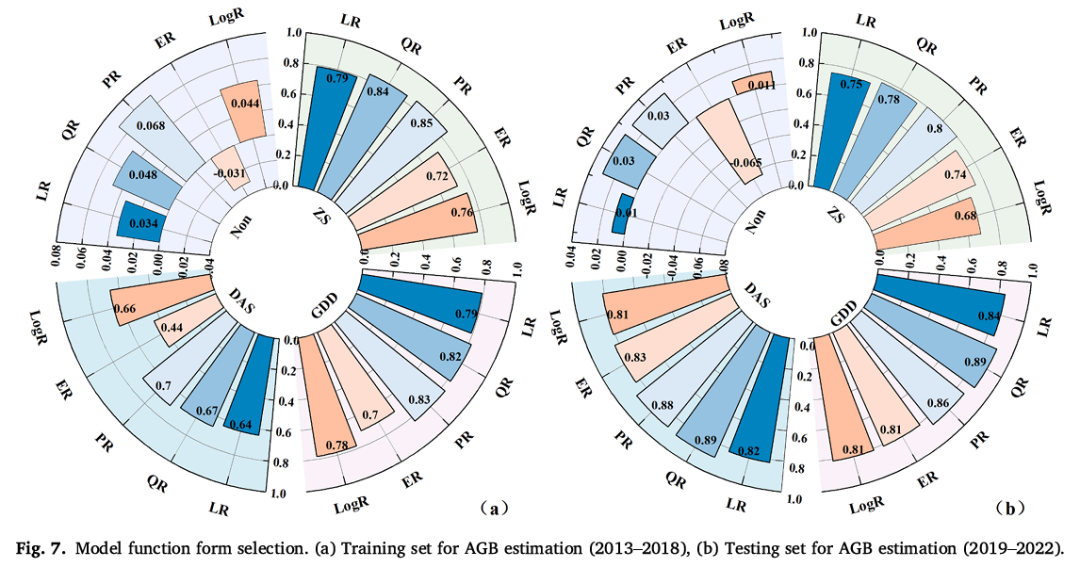

文献中图7展示两组数据的极坐标图，分别对应于训练集和测试集的AGB估算模型的性能。每个扇区表示不同的模型函数形式（例如，LR、QR、ER等），并显示在不同的生长阶段下，显示各种气象变量（如ZS、DAS、GDD等）进行建模的拟合优度（R²值）。图中的数据以颜色条的形式表达模型在各个阶段下的性能变化，直观展示了各个模型在不同生长阶段的表现和误差波动，可以简单理解为不同物候变量纳入对模型的性能影响，为了更广泛的应用这种可视化形式可以推广到多模型的性能比较上面，如下图

极坐标图展示多模型在训练集和测试集上的性能比较，包括LR、RF、LGBM、XGB模型的五种评价指标（准确率、精确率、召回率、F1分数和AUC）。每个扇区代表一个模型的不同评价指标的值，使得不同模型在同一图表中得到清晰的对比，能够帮助直观地评估模型的表现。这样的可视化形式适用于多个模型性能的广泛比较，相较于前面的比较不同特征纳入对模型性能的影响 应用更广泛，当然绘图形式没有发生改变，改变的只是绘图数据

✨ 代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

.....

# 调用函数
if __name__ == "__main__":
    #  颜色和分类
    bar_colors = ['#0077b6', '#90e0ef', '#daeaf6', '#ffe5d9', '#f4a261']
    categories = ['LR', 'QR', 'PR', 'ER', 'LogR']

    # 数据定义
    quadrants = [
        {
            "name": "ZS",
            "data": [0.79, 0.84, 0.85, 0.72, 0.76],
            "scale_max": 1.0,
            "center_angle": 90,
            "bg_color": "#eafaf1",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "GDD",
            "data": [0.79, 0.82, 0.83, 0.70, 0.78],
            "scale_max": 1.0,
            "center_angle": 0,
            "bg_color": "#fff0f5",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "DAS",
            "data": [0.64, 0.67, 0.70, 0.44, 0.66],
            "scale_max": 1.0,
            "center_angle": 270, # 底部，文字翻转
            "bg_color": "#eef8fc",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "Non",
            "data": [0.64, 0.67, 0.70, 0.44, 0.66],
            "scale_max": 1.0,
            "center_angle": 180, # 左侧，刻度翻转
            "bg_color": "#eef8fc",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        }
    ]

    # 调用函数 (保存为 PDF)
    plot_polar_chart(quadrants, bar_colors, categories, save_path="polar_chart.pdf")

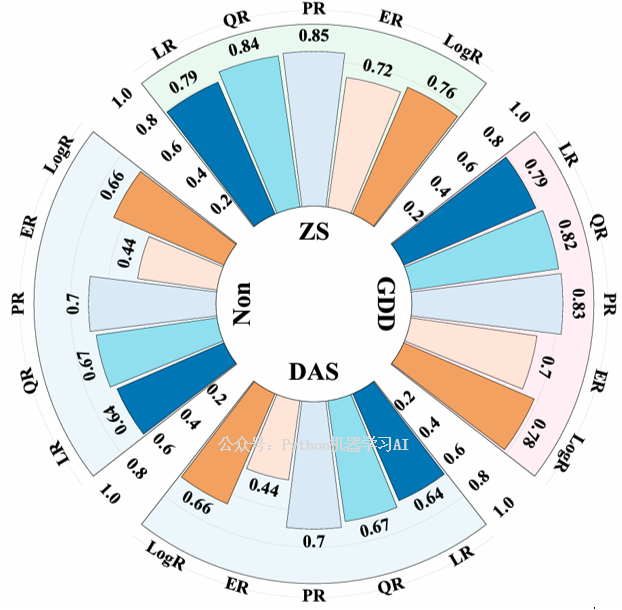

plot_polar_chart为自定义函数，用于绘制 极坐标图，以展示不同特征（如 ZS, GDD等）纳入模型后的性能变化。通过模拟数据，图表展示在不同特征组合下，各种模型（如 LR, QR等）在拟合优度上的表现，从而直观地反映特征纳入对模型性能的影响，和文献就是一样的表现方法


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")
path = r"2025-11-20公众号Python机器学习AI.csv"
df = pd.read_csv(path)
from sklearn.model_selection import train_test_split

# 划分特征和目标变量
X = df.drop(['target'], axis=1)
y = df['target']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
    X,
    y,
    test_size=0.3,
    random_state=42,
    stratify=df['target']
)
from sklearn.linear_model import LogisticRegression
from sklearn.metrics import accuracy_score, classification_report

# 初始化逻辑回归模型
lr = LogisticRegression(max_iter=1000)
# 训练模型
lr.fit(X_train, y_train)
from sklearn.ensemble import RandomForestClassifier

# 初始化随机森林模型
rf = RandomForestClassifier(
    random_state=42,        # 保证结果可复现
)

# 训练模型
rf.fit(X_train, y_train)
from xgboost import XGBClassifier

# 初始化 XGBoost 模型（使用默认参数）
xgb = XGBClassifier(
    random_state=42
)

# 训练模型
xgb.fit(X_train, y_train)
from lightgbm import LGBMClassifier

# 初始化 LightGBM 模型（使用默认参数）
lgbm = LGBMClassifier(
    random_state=42, verbose=-1
)

# 训练模型
lgbm.fit(X_train, y_train)
from sklearn.metrics import accuracy_score, precision_score, recall_score, f1_score, roc_auc_score

# 定义一个函数来计算所有的指标，并保留 4 位小数
def evaluate_model(model, X_test, y_test):
    # 预测
    y_pred = model.predict(X_test)
    y_prob = model.predict_proba(X_test)[:, 1]  # 获取预测的概率值（用于计算 AUC）

    # 计算各个指标
    accuracy = accuracy_score(y_test, y_pred)
    precision = precision_score(y_test, y_pred)
    recall = recall_score(y_test, y_pred)
    f1 = f1_score(y_test, y_pred)
    auc = roc_auc_score(y_test, y_prob)

    # 返回为列表，保留 4 位小数
    return [round(accuracy, 4), round(precision, 4), round(recall, 4), round(f1, 4), round(auc, 4)]


lr_test = evaluate_model(lr, X_test, y_test)
rf_test = evaluate_model(rf, X_test, y_test)
xgb_test = evaluate_model(xgb, X_test, y_test)
lgbm_test = evaluate_model(lgbm, X_test, y_test)

使用LR、RF、XGB和LGBM四个模型进行训练和评估，重点在于对模型的性能评估进行计算获取并可视化，而模型本身的参数调优不是重点。只使用了默认参数进行建模，实际应用中，读者需要根据数据的特点进行模型的性能调优；此外，如果有更多模型参与，需调整可视化参数以适应模型数量变化，当然构建更多模型时，也可以利用该图形只分析排名前四的模型性能差异，从而做出更合适的选择


quadrants_test = [
        {
            "name": "LR",
            "data": lr_test,
            "scale_max": 1.0,
            "center_angle": 90,
            "bg_color": "#eafaf1",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "RF",
            "data": rf_test,
            "scale_max": 1.0,
            "center_angle": 0,
            "bg_color": "#fff0f5",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "XGB",
            "data": xgb_test,
            "scale_max": 1.0,
            "center_angle": 270, # 底部，文字翻转
            "bg_color": "#eef8fc",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "LGBM",
            "data": lgbm_test,
            "scale_max": 1.0,
            "center_angle": 180, # 左侧，刻度翻转
            "bg_color": "#eef8fc",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        }
    ]

bar_colors = ['#0077b6', '#90e0ef', '#daeaf6', '#ffe5d9', '#f4a261']
categories = ['Accuracy', 'Precision', 'Recall', 'F1 Score', 'AUC']
plot_polar_chart(quadrants_test, bar_colors, categories, save_path="Test.pdf")

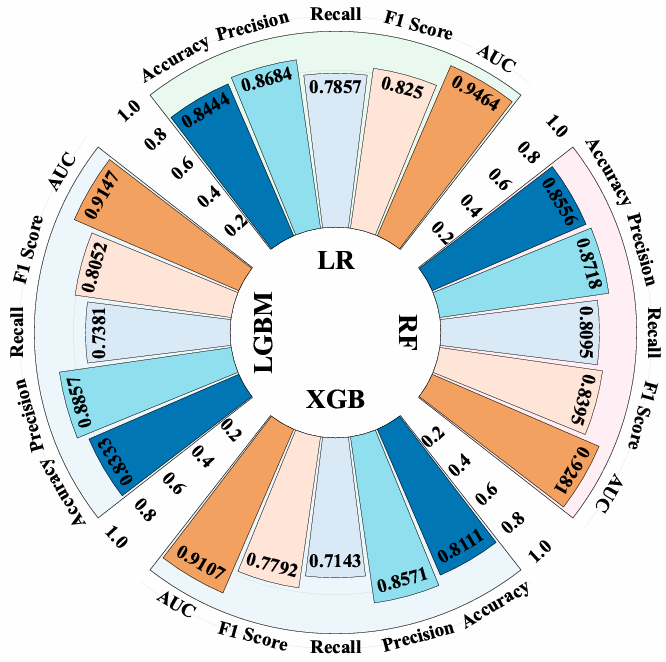

通过利用前面计算得到的测试集评价指标，创建极坐标可视化，该图直观展示四个模型（LR, RF, XGB, LGBM） 在这些评价指标上的性能比较


# 计算训练集上的评价指标
lr_train = evaluate_model(lr, X_train, y_train)
rf_train = evaluate_model(rf, X_train, y_train)
xgb_train = evaluate_model(xgb, X_train, y_train)
lgbm_train = evaluate_model(lgbm, X_train, y_train)

quadrants_test = [
        {
            "name": "LR",
            "data": lr_train,
            "scale_max": 1.0,
            "center_angle": 90,
            "bg_color": "#eafaf1",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "RF",
            "data": rf_train,
            "scale_max": 1.0,
            "center_angle": 0,
            "bg_color": "#fff0f5",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "XGB",
            "data": xgb_train,
            "scale_max": 1.0,
            "center_angle": 270, # 底部，文字翻转
            "bg_color": "#eef8fc",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        },
        {
            "name": "LGBM",
            "data": lgbm_train,
            "scale_max": 1.0,
            "center_angle": 180, # 左侧，刻度翻转
            "bg_color": "#eef8fc",
            "ticks": [0.0, 0.2, 0.4, 0.6, 0.8, 1.0]
        }
    ]

plot_polar_chart(quadrants_test, bar_colors, categories, save_path="Train.pdf")

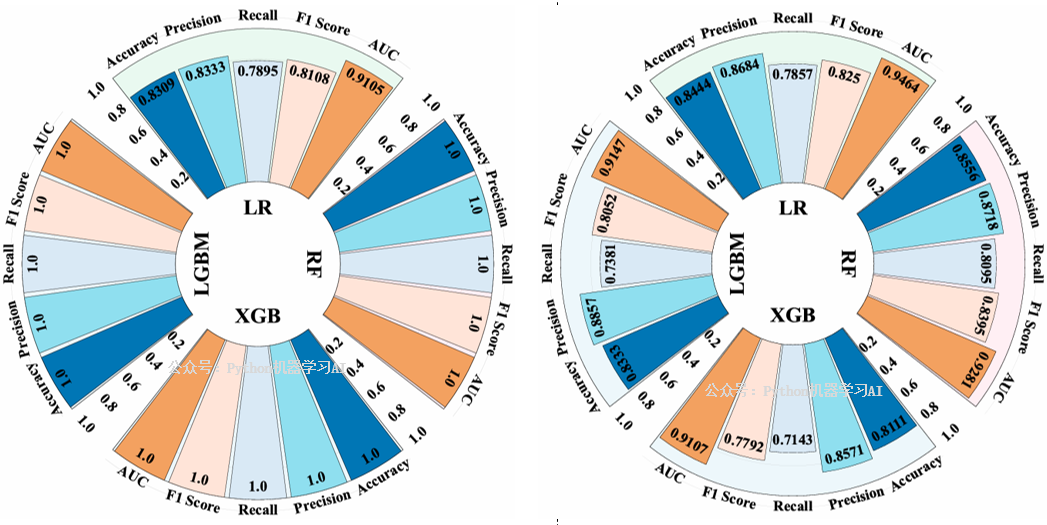

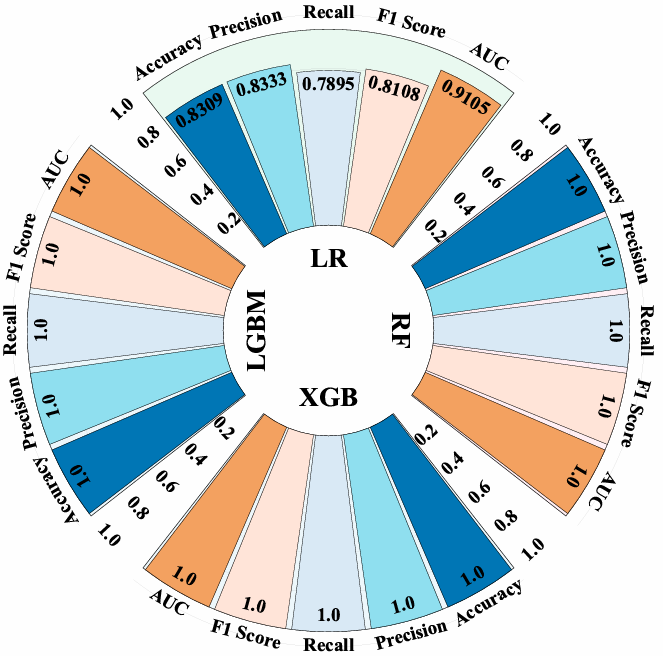

同理通过计算训练集上的评价指标，并利用这些指标创建极坐标图，直观展示四个模型（LR, RF, XGB, LGBM） 在训练集上的性能比较

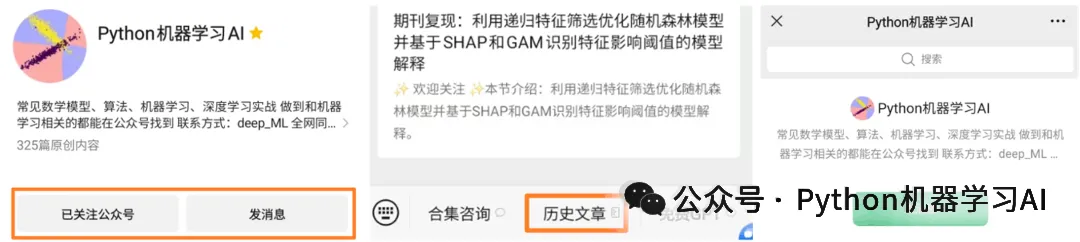

当然，公众号中还有更多机器学习期刊实战技巧，您可以通过历史文章进行检索和阅读，关注公众号，点击“发信息”>“历史文章”即可搜索公众号所有文章信息
