剖析NATS系统故障与阿塞拜疆GPS干扰事件，揭示航空通信系统单点依赖、抗扰能力弱、应急切换失效三大脆弱性，构建"架构冗余-流程闭环-智能运维"三位一体容灾体系，通过多层次冗余、ITIL管理、AIOps技术融合，推动系统实现99.999%可用性与主动免疫能力。
引言：航空通信高可用容灾的必要性与挑战
2025年英国NATS系统故障
事件背景 ：2025年7月30日，英国国家空中交通服务公司（NATS）雷达系统突发故障，故障造成伦敦希思罗、盖特威克等多个核心机场航班中断超 4 小时，超 120 趟航班被取消。此次故障并非 NATS 首次出现重大事故。2023 年 8 月，其飞行计划系统崩溃曾造成 1500 架次航班取消，行业损失近 1 亿英镑。当时监管机构虽提出整改要求，但显然整改未达预期，这也为 2025 年的故障埋下了隐患，事后瑞安航空 CEO 直接谴责 NATS 未吸取此前教训。
技术分析 ：此次故障的根源是斯旺威克空管中心雷达系统的软件错误，该错误直接导致雷达停止显示航班实时位置、高度等关键数据，造成约 20 分钟的空管操作完全中断。不过有消息称备用系统运行的是不同程序，可避免同类问题在备用系统上重演。故障暴露了 NATS 系统存在明显的单点故障风险。主雷达系统虽配有备用系统，但主系统短暂失效仍引发了连锁反应。尽管备用系统被及时启用并恢复了部分功能，但切换期间必须通过人工限制航空流量来保障安全，这也导致航班调度效率骤降，进而引发大规模延误和取消。此外，NATS 此前就存在设备升级滞后等问题，此次软件错误也侧面反映出其技术维护和系统优化工作不到位。
解决方案 ：故障发生后，NATS 第一时间切换至备用系统，快速恢复了部分系统功能，20 分钟解决了核心故障。同时，为避免飞行风险，临时限制伦敦地区上空的航班流量，降低航班起降频率。故障解决后，NATS 与各大航空公司、机场联动，全力清理积压航班，推动航班逐步恢复正常。从长期来看，NATS 需强化技术冗余设计，不能仅依赖单一备用系统，应进一步完善多套备份机制。同时，需重新审视应急方案，提升故障发生时的调度效率，减少故障对航班运行的连锁影响，避免在出行旺季因短暂技术问题引发大规模混乱。
2024年阿塞拜疆航空GPS干扰事件
事件背景 ：2024年7月17日，阿塞拜疆航空公司AZ284航班在黑海上空遭遇GPS信号强烈干扰，ADS-B位置数据出现±20公里跳变，俄罗斯S-400防空系统误将其识别为敌对目标并发射导弹，导致38人全部遇难。
技术分析 ：事后调查显示，事件区域存在12个非法GPS干扰源，导致航班通信系统在最后17分钟内发生132次信号中断。关键问题在于：飞机未启用多星座导航系统（GLONASS/北斗备份），地面管制中心未部署干扰检测与告警机制，武器系统过度依赖单一数据源。
解决方案 ：国际民航组织（ICAO）紧急发布《航空导航抗干扰标准》，要求2026年前所有民航客机必须配备多星座导航系统，地面管制中心部署实时干扰监测网络。俄罗斯国防部则改进了S-400系统的目标识别算法，增加了敌我识别（IFF）与ADS-B数据的交叉验证机制。
这两起事件共同揭示了当前航空通信系统在极端场景下的三大脆弱性：单点依赖风险、抗干扰能力不足、应急切换机制失效。 航空通信系统作为空中交通管理的“神经网络”，其高可用性与容灾能力直接关乎运行安全与效率，构建纵深防御体系已刻不容缓。
1 航空通信系统高可用架构设计
1.1 核心冗余机制设计
系统冗余

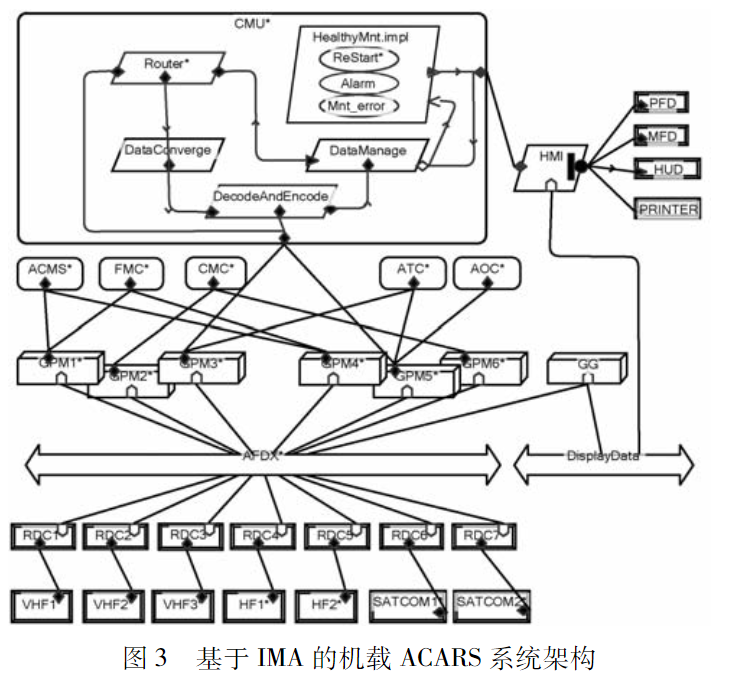

航空通信系统普遍采用N+1或双节点热备架构。在ACARS通信管理单元(CMU)中，软件采用双冗余备份方式，同时配置多套硬件设备（VHF、HF、SATCOM）实现物理冗余。航空电子系统通过多飞行计算机冗余（如主备热切换）确保关键计算持续可用，典型配置为主用+备用+维修用三通道架构，满足DO-178B Level A安全标准。

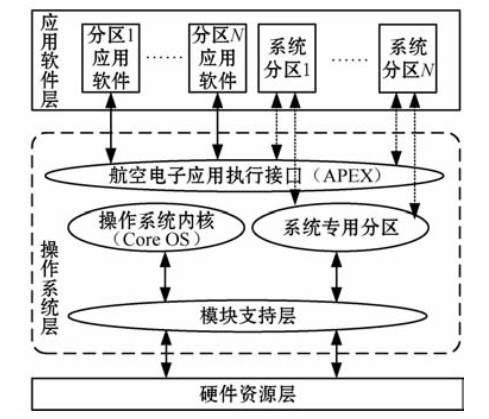

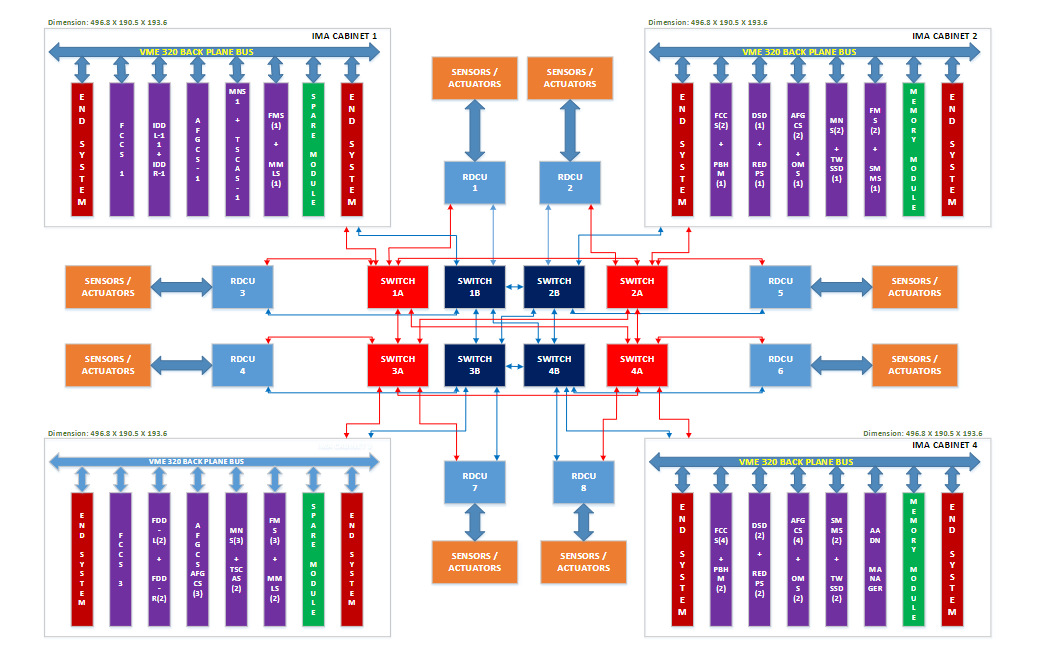

综合模块化航电系统ＩＭＡ架构的航电系统具备系统集成度高、结构层 次鲜明、维护方便、设备重量轻等优势，基于ARINC-653规范的 IMA体系框架如下图所示：IMA架构下的冗余设计
多链路冗余

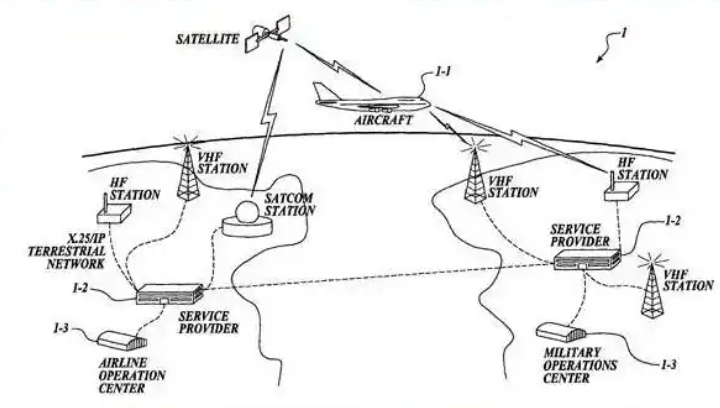

ACARS系统同时启用 VHF（甚高频）、卫星通信（INMARSAT / Iridium）及 HF（高频）三种信道，通过信道质量评估算法（CQEA）实时监测各信道的信噪比、误码率与可用性。在极端天气条件下，当 VHF 链路因电离层扰动导致通信中断时，系统在 2 秒内自动切换至卫星链路，切换判决基于过去 5 分钟内的信道质量统计数据，确保切换决策的准确性。动态路由切换逻辑采用优先级与实时质量加权算法，正常巡航阶段优先使用 VHF 信道（通信成本低、时延小），当飞机进入海洋或极地等 VHF 覆盖盲区时，自动切换至卫星信道。
航空电子数据总线（如AFDX）采用双网络冗余架构，数据同时在独立网络传输，管理单元进行冗余裁决。这种设计虽增加布线复杂性和重量（约增加系统总重的8-12%），但满足航空级可靠性要求。
1.2 系统韧性架构设计原则
系统韧性架构遵循分层防御策略,实现全链路冗余：
- 基础设施层：双路供电、硬件模块化冗余（如交换机双引擎）
- 网络层：多链路聚合(Multi-chassis LAG)实现负载分担与备份
- 应用层：无状态服务集群化部署，数据库采用主从复制与分片
- 协议层：基于信令优先级的QoS保障，关键控制信令分配最高优先级

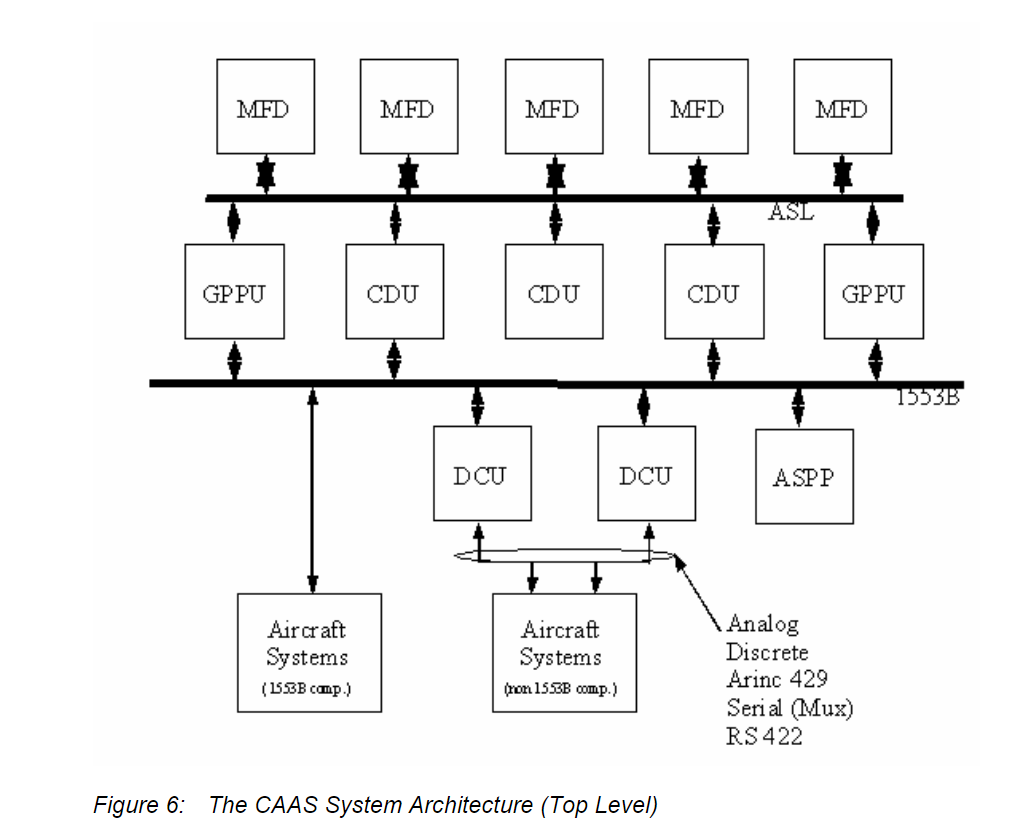

典型案例如美军通用航电架构系统CAAS，通过双冗余分区架构（主用+热备）实现任务关键服务的零中断切换
1.3 构建多层次故障隔离纵深防御体系
航空通信系统的故障隔离需满足RTCA DO-254硬件设计标准与ARP4754A系统安全性要求，通过多层次隔离机制构建纵深防御体系。
物理隔离层面采用独立供电、散热与信号链路设计，关键模块间设置电磁屏蔽屏障（≥60dB衰减），防止单点故障引发级联失效。
逻辑隔离通过分区操作系统（如VxWorks 653）实现空间隔离与时间隔离，每个航空电子分区拥有独立地址空间与固定调度时隙，确保故障不会跨分区传播。
通信路径隔离采用动态路径隔离技术（DPIT），实时监控每条传输链路的误码率（BER）与抖动指标，当检测到异常时自动将故障路径从可用路径集剔除。ACARS报文传输采用优先级标签（802.1p）与虚拟局域网（VLAN）隔离技术，将飞行控制指令（P0级）与旅客数据（P2级）分配至独立VLAN，即使旅客网络发生广播风暴也不会影响管制通信。
1.4优雅降级策略设计
优雅降级策略的核心在于优先保障核心功能可用性，通过动态资源分配和智能决策机制，在系统资源不足或局部故障时自动触发降级措施，确保关键业务不受影响。
例如优先级调度机制采用加权公平队列（WFQ）算法，为不同业务类型分配差异化权重：管制语音通信（权重100）、飞行数据链（权重80）、运行控制（权重60）、旅客服务（权重20）。当CPU利用率超过90%或内存使用率达85%时，系统启动分级降级：首先限制旅客服务带宽（降至正常50%），其次关闭非关键统计功能，最终保留仅核心通信能力。
资源动态分配通过智能资源调度器实现，实时监控各模块资源利用率，当检测到某一CMU单元过载时，自动将低优先级任务迁移至冗余节点。典型场景下，当主用SATCOM信道故障时，系统自动将国际航班通信切换至HF备份信道，同时调整编码方案（从LDPC编码切换至Turbo编码）以适应HF信道特性，确保关键报文传输成功率维持在99.99%以上。
1.5 成本-复杂度-可用性权衡模型
航空通信系统的高可用容灾设计需在成本、复杂度与可用性之间建立动态平衡机制。这一平衡可通过构建“成本-复杂度-可用性”三角模型实现量化分析，其核心在于基于业务优先级的资源优化配置，同时通过技术手段降低系统管理复杂度。
在容灾方案选型中，不同架构的 总拥有成本（TCO） 与 恢复时间目标（RTO） 呈现显著相关性。冷备方案虽初始投入最低，但RTO通常超过1小时，难以满足航空关键业务的连续性需求；热备方案通过实时数据同步实现RTO<5秒的快速恢复，但双活数据中心的建设成本高达冷备方案的3倍以上，且需承担持续的带宽与维护开销；分布式集群方案则通过多节点冗余实现RTO<30秒的平衡目标，硬件成本介于冷备与热备之间，适合对可用性有中等要求的业务场景。多系统冗余带来的架构复杂度 是容灾设计中的核心挑战。跨节点时钟同步偏差可能导致数据一致性问题，协议兼容性冲突则增加故障排查难度。简化策略包括：采用IEEE 1588 PTPv2协议实现纳秒级时间同步，通过Service Mesh架构封装异构系统接口，以及引入基础设施即代码（IaC）工具实现配置自动化。资源分配决策需结合故障成本函数 动态调整：当单次核心业务中断造成的损失（包括直接赔偿与品牌损失）超过容灾投入时，应优先提升可用性等级。成本优化关键在于差异化冗余策略：核心系统采用99.999%三重冗余，辅助节点采用99.99%双机热备
|
|
|
|

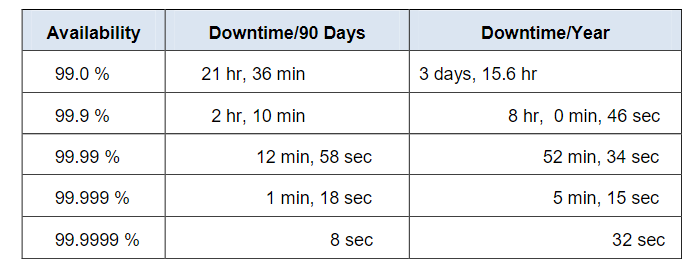

| | --- | --- | --- | --- | | 冗余级别 | 成本增量预估 | 复杂度影响 | 可用性提升 | | 单机 | 基准 | 低 | 99.9% | | 双机热备 | +75% | 中 | 99.99% | | 三重冗余 | +150% | 高 | 99.999% |
2 故障管理与闭环流程设计
2.1 ITIL事件管理流程设计

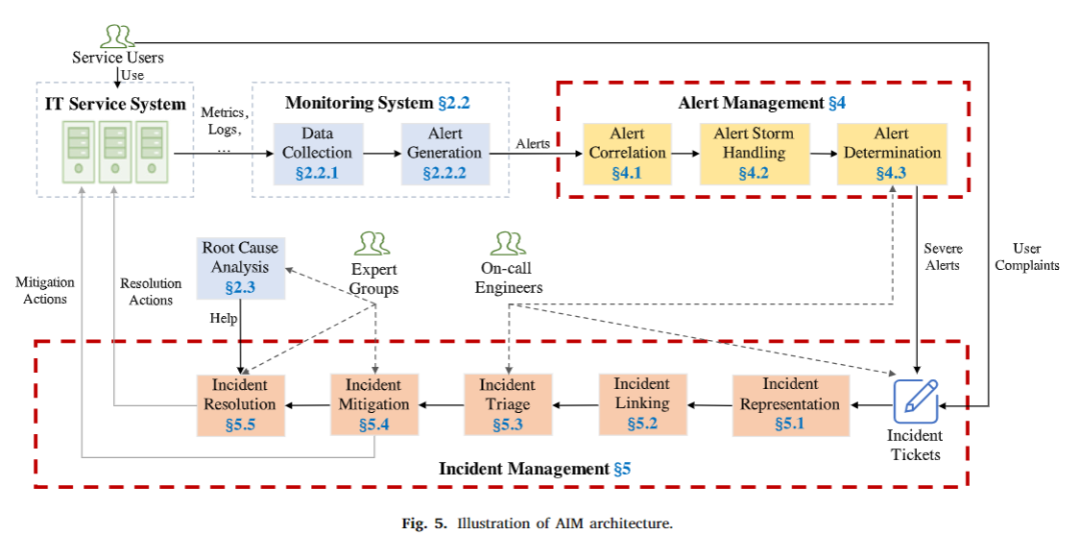

故障事件管理遵循ITIL标准的5步闭环流程：检测分类→自动分诊→工单创建→协同处置→根因闭环。
- 检测分类：Zabbix通过SNMP/NetFlow采集设备指标，基于阈值与异常检测生成事件
- 自动分诊：按紧急程度分级，触发差异化响应
- 工单创建：自动创建Incident
- 协同处置：基于应急处置程序，记录TTO/TTR指标
- 根因闭环：召开故障复盘会，输入问题管理流程
关键指标追踪：
- MTTA（平均确认时间）：≤5分钟
- MTTR（平均修复时间）：≤30分钟
2.2 Zabbix-ITSM工单系统集成架构设计
基于Zabbix实现网络通信设备的全量监控，构建"全量覆盖-精准告警-智能分析"三层能力体系，通过分布式架构部署、多维度指标设计与智能化告警机制的协同，实现对航空通信网络的全方位态势感知。
分布式监控架构部署逻辑
为解决航空通信网络广域分布特性带来的监控延迟问题，实践中采用了基于Proxy节点的分布式部署方案。在数据中心等关键网络通信节点节点部署Zabbix Proxy，通过本地化数据采集与预处理，将监控数据压缩后传输至中心服务器，有效降低广域网带宽占用率。
多维度指标体系设计
构建了覆盖设备层、业务层与预测层的三级指标体系，实现从基础运行状态到业务服务质量的全栈监控：
- 基础指标 ：包括设备存活状态（ICMP丢包率<0.1%）、CPU利用率（阈值≤70%）、内存使用率（阈值≤80%）等硬件健康度指标，通过SNMP协议每60秒采集一次
- 业务指标 ：聚焦业务性能，如ACARS消息传输成功率（阈值≥99.99%）、VHF甚高频通信链路可用性（阈值≥99.95%），采用应用层探针技术实时监测
- 预测指标 ：基于时间序列数据构建趋势预测模型，对硬盘坏道增长趋势（预警阈值>5个/月）、光模块衰耗变化率（预警阈值>0.5dB/季度）等潜在故障风险进行提前识别
智能化告警优化机制
针对通信网络设备密集、告警关联性强的特点，设计了多层次告警优化策略：
- 告警抑制规则 ：建立设备拓扑关联模型，当核心交换机发生故障时，自动抑制下联200+台接入设备的通断告警，使告警风暴发生率降低85%
- 告警分级响应 ：将告警分为P0（如管制通信中断）至P3四级，P0级告警触发7×24小时应急响应流程，响应时效要求≤15分钟
- 工单自动派发 ：通过Zabbix API与ITSM工单系统深度集成，实现告警事件到维修工单的自动转换，平均派单时间从传统人工派单的4小时缩短至3分钟
Zabbix API与ITSM工单系统集成技术架构
告警事件 → JSON格式 → Zabbix监控 → Webhook引擎 → ITIL API → 自动创建Incident → 执行故障修复 → 状态同步至Zabbix
核心配置要素：
- 数据映射：Zabbix严重性→业务影响等级
- 双向同步：工单状态变更自动更新Zabbix事件状态
- 权限控制：基于RBAC的API访问令牌管理
- 容错机制：重试队列与死信通道处理集成失败
2.3 基于ITIL的故障复盘闭环机制
基于ITIL（信息技术基础架构库）标准构建的故障复盘闭环机制，通过 事件跟踪-复盘执行-处置优化 的全流程管理，实现信息系统故障的可追溯、可分析与持续改进。该机制将ITIL的事件管理框架与信息系统的高可用性需求深度融合，形成从故障响应到长效预防的完整管理体系。
事件跟踪：全流程时效管控
在事件跟踪阶段，需建立符合ITIL标准的分级响应机制。对于航空通信系统中的P1级故障（如ACARS数据传输中断、甚高频通信失效等直接影响飞行安全的故障），需严格遵循 15分钟内响应 的时效要求，确保关键业务中断时长控制在最小范围。响应升级路径采用三级递进模式：一线运维团队负责初步诊断与应急恢复，若30分钟内未解决则自动升级至技术专家团队，涉及跨部门协作或重大系统影响时启动管理层决策通道，形成"运维-专家-管理层"的闭环指挥链。事件跟踪过程需详细记录故障现象、响应时间、处理步骤及恢复状态，为后续复盘提供完整数据基线。
复盘执行：根本原因精准定位
复盘执行阶段的核心在于建立 无责备文化 ，通过客观分析还原故障发生的完整链路。以某机场呼叫中心系统宕机事件为例，技术团队采用鱼骨图分析法，从"人员-流程-技术-环境"四个维度展开根因排查：在人员维度排除操作失误可能后，流程维度验证了变更管理规范的执行有效性，最终通过技术维度的日志审计发现，负载均衡器在进行例行配置更新时，因脚本参数错误导致流量分配机制失效，进而引发系统级雪崩效应。复盘会需形成标准化报告，包含故障时间轴、影响范围评估、直接原因与根本原因分析、责任认定及改进建议，确保所有参与者达成共识。
处置优化：PDCA循环持续改进
处置优化环节采用PDCA（计划-执行-检查-处理）循环模型，将复盘结论转化为可落地的改进措施或技术规范。在计划阶段，针对"负载均衡器配置错误"这类技术型根因，制定包含配置自动化校验、灰度发布机制、双机热备切换在内的整改方案；执行阶段需明确责任部门与完成时限，例如由网络团队在45天内部署配置管理系统；检查阶段引入 模拟故障注入 测试方法，通过在非生产环境复现配置错误场景，验证整改措施的有效性；处理阶段对验证通过的措施进行标准化固化，如将配置校验规则纳入《信息系统变更管理手册》，同时建立故障知识库，使同类问题的解决周期缩短60%以上。
3 智能化运维(AIOps)应用展望
AIOps（智能化运维）作为航空通信系统稳定性保障的 增强引擎 ，其核心价值在于通过智能化技术延伸传统运维能力边界，而非替代人工决策。在航空通信这一高可靠场景中，AIOps构建了"事前预测-事中处置-事后优化"的全流程保障闭环，实现从被动响应到主动防御的范式转变。AIOps与传统运维形成"人机协同"模式——算法负责处理海量数据、识别复杂模式，运维人员聚焦战略决策与异常场景干预，共同构建航空通信系统的双重保障防线。
AIOps通过数据驱动的智能分析，在运维全生命周期中发挥关键作用：
- 事前预测 ：基于历史数据与实时指标构建预测模型，提前识别潜在风险点，为容量规划与资源调度提供决策依据
- 事中处置 ：通过自动化编排与智能决策支持，加速故障定位与恢复过程，降低业务中断影响
- 事后优化 ：整合故障案例与处置经验，形成知识沉淀与流程优化方案，持续提升系统韧性
应用场景展望
- 基于LSTM的ACARS链路流量预测
通过长短期记忆网络（LSTM）对航空器通信寻址与报告系统（ACARS）的链路流量进行时序预测，结合航线动态与季节因素，提前预警潜在带宽瓶颈。
- 基于图神经网络的信令故障根因定位
采用图神经网络（GNN）构建通信网络拓扑模型，将信令交互关系转化为图结构数据，实现故障传播路径的可视化追踪。
- 基于强化学习的自动恢复策略
针对呼叫中心坐席终端故障，通过深度强化学习训练自适应恢复模型，在100ms内完成故障类型识别与恢复策略匹配，实现常见故障的秒级自愈，人工介入需求减少。
下一代航空通信容灾技术将呈现"量子加密+AI自愈+数字孪生"的融合发展趋势。量子加密技术可提供理论上无条件安全的通信链路，AI自愈系统实现故障的预测性维护与自动化恢复，数字孪生技术则通过全要素仿真构建容灾推演平台，推动保障模式从被动防御向主动免疫演进。
4 结论与建议
航空通信系统的高可用容灾保障需构建"架构-流程-技术"三位一体的系统性解决方案。在架构层面，需通过多维度冗余设计 避免关联性失效 ，关键组件冗余应满足“物理隔离 + 逻辑独立”原则，如同步软件需部署独立心跳检测机制；在流程层面，依托ITIL标准建立闭环复盘机制实现持续优化，每季度开展应急演练，包括多节点失效、链路全阻等非常规故障处置；在技术层面，借助AIOps技术提升异常检测与故障处置的智能化水平，三者协同形成立体化防御体系。未来行业发展需重点关注技术融合带来的体系性变革，在保障通信连续性的同时，平衡安全性、实时性与经济性的三角关系，构建具有弹性扩展能力的下一代航空通信容灾生态。
