本节介绍：基于机器学习模型预测解释与工程验证的误差可视化分析，数据采用模拟数据无任何现实意义，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。完整数据和代码将在稍后上传至交流群，成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。文末提供高效的学习工具~！点赞、推荐参与文末包邮赠书！

✨ 论文信息 ✨

picture.image

文献中通过两个部分的可视化展示了基于GBDT机器学习模型对商业活性炭最大Hg⁰去除效率的预测与实际工程验证结果的对比分析

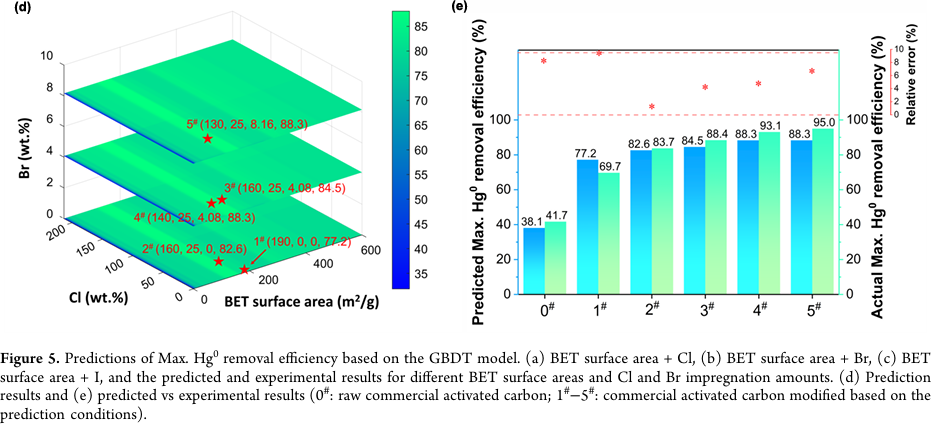

d）图为三维响应面图，展示不同BET比表面积及氯（Cl）、溴（Br）掺杂量对最大Hg⁰去除效率的预测影响，结果表明BET比表面积对去除效率的影响显著，而卤素掺杂量影响较弱；
e）图为柱状图与散点图结合的形式，比较了6个样品的模型预测效率（蓝色柱状）与实际实验效率（绿色柱状），并标注对应的相对误差（红色星形散点）；结果显示，所有样品的预测值与实验值差异较小，且相对误差均在10%以内，平均误差约7%，表明模型具有较高的预测精度和工程适用性

整体可视化清晰展示模型在性能预测中的有效性和可靠性，验证了机器学习方法结合实验数据在工程应用中的实用价值，接下来主要复现图e结合预测值真实值的残差可视化分析

✨ 代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"2025-12-8公众号Python机器学习AI.xlsx"
df = pd.read_excel(path)
from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['SR'], axis=1)  # 从数据集中去掉目标变量 'y'，得到特征变量 X
y = df['SR']  # 提取目标变量 y
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3, random_state=1212)
from sklearn.ensemble import GradientBoostingRegressor
from sklearn.model_selection import cross_val_score
from sklearn.metrics import mean_squared_error

max_depth_list = list(range(1, 21))
n_estimators_list = list(range(1, 101))

records = []

for depth in max_depth_list:
    for n_est in n_estimators_list:

        model = GradientBoostingRegressor(
            max_depth=depth,
            n_estimators=n_est,
            random_state=42
        )

        scores = cross_val_score(model, X_train, y_train, cv=5, scoring='neg_mean_squared_error')
        rmse = np.sqrt(-scores.mean())

        records.append([depth, n_est, rmse])

results = pd.DataFrame(records, columns=['max_depth', 'n_estimators', 'RMSE'])
from sklearn.ensemble import GradientBoostingRegressor

# 从 results 中找到 RMSE 最小的那一行
best_row = results.loc[results['RMSE'].idxmin()]
best_depth = int(best_row['max_depth'])
best_n_estimators = int(best_row['n_estimators'])
best_rmse = best_row['RMSE']

# 用该最优参数训练最终的 GBDT 模型
GBDT = GradientBoostingRegressor(
    max_depth=best_depth,
    n_estimators=best_n_estimators,
    random_state=42
)

GBDT.fit(X_train, y_train)

通过网格搜索和交叉验证，自动寻找GBDT模型的最佳max_depth和n_estimators参数组合，并用该最优参数训练出预测目标变量SR的最终模型，详情参考往期文章——期刊复现：ML模型的超参数优化及模型预测效果可视化配图、期刊复现：部分依赖图（PDP）绘制与局部放大插图揭示拐点与特征影响


import matplotlib.transforms as mtransforms
import math

def build_prediction_df(model, X_subset, y_subset):
    """
    构建用于可视化的对比数据框
    :param model: 训练好的模型 (如 GBDT)
    :param X_subset: 测试集特征 (如 X_test.head())
    :param y_subset: 测试集真实标签 (如 y_test)
    :return: 规范的 DataFrame
    """
    # 1. 确保真实值的索引与特征集对齐
    # 假设 y_test 是 Series，如果是 numpy array 需要确保顺序一致
    if isinstance(y_subset, (pd.Series, pd.DataFrame)):
        y_true_aligned = y_subset.loc[X_subset.index].values.flatten()
    else:
        y_true_aligned = y_subset[:len(X_subset)] # 简单的切片兜底

    # 模型预测
    y_pred = model.predict(X_subset)
    data = {
        # 将索引转为字符串，并添加 LaTeX 风格的上标 # 号
        'Label': [f"{idx}$^{{\#}}$" for idx in X_subset.index],
        'Predicted': y_pred,
        'Actual': y_true_aligned
    }

    viz_df = pd.DataFrame(data)
    # 计算相对误差 (%)
    viz_df['Relative_Error'] = abs(viz_df['Predicted'] - viz_df['Actual']) / viz_df['Actual'] * 100

    return viz_df


target_samples = X_test.head(5)
prediction_comparison_df = build_prediction_df(GBDT, target_samples, y_test)
prediction_comparison_df

picture.image

这是为了验证所构建的GBDT模型是否能够准确反映工程实际，本部分文献中选用的是真实数据，基于这些实际的实验数据，文献利用训练好的GBDT模型对最大Hg⁰去除效率进行了预测，这这里借鉴文献思路，选取模拟数据集中测试集的前5个样本作为代表（实际运用中读者也可以保留几个单独的真实样本来进行验证），利用训练好的GBDT模型进行预测对比分析，构建包含预测值、真实值及相对误差的对比数据框，实现对文献方法的模拟复现，验证模型在模拟环境下的基本准确性和可行性

picture.image

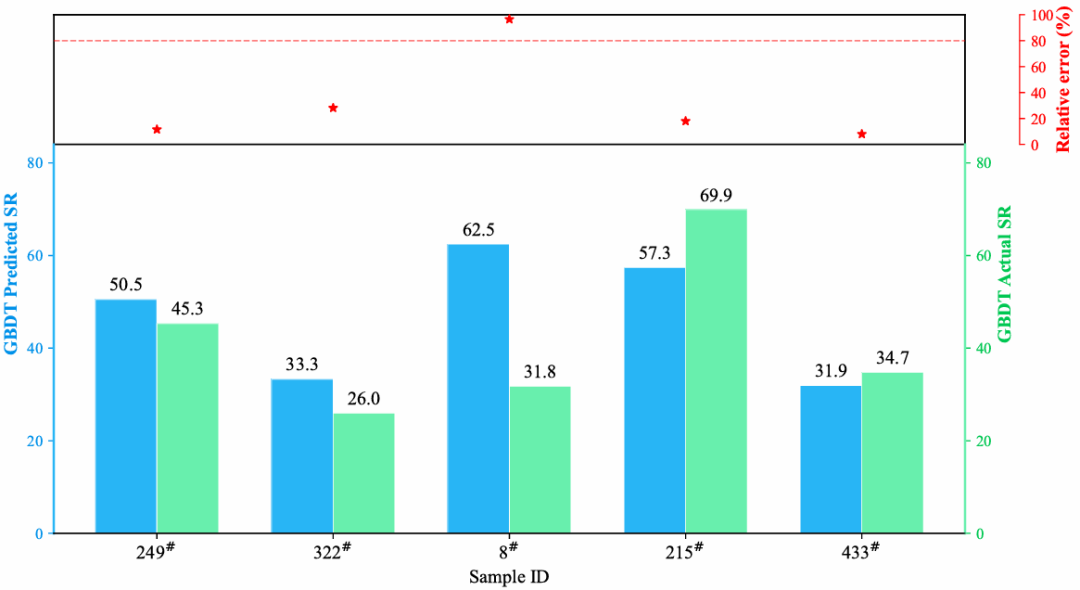

可视化结果展示了GBDT模型对测试样本的预测值与实际值对比，尽管部分样本存在较大相对误差，但整体趋势基本一致，表明模型在模拟数据上的预测具有一定参考价值

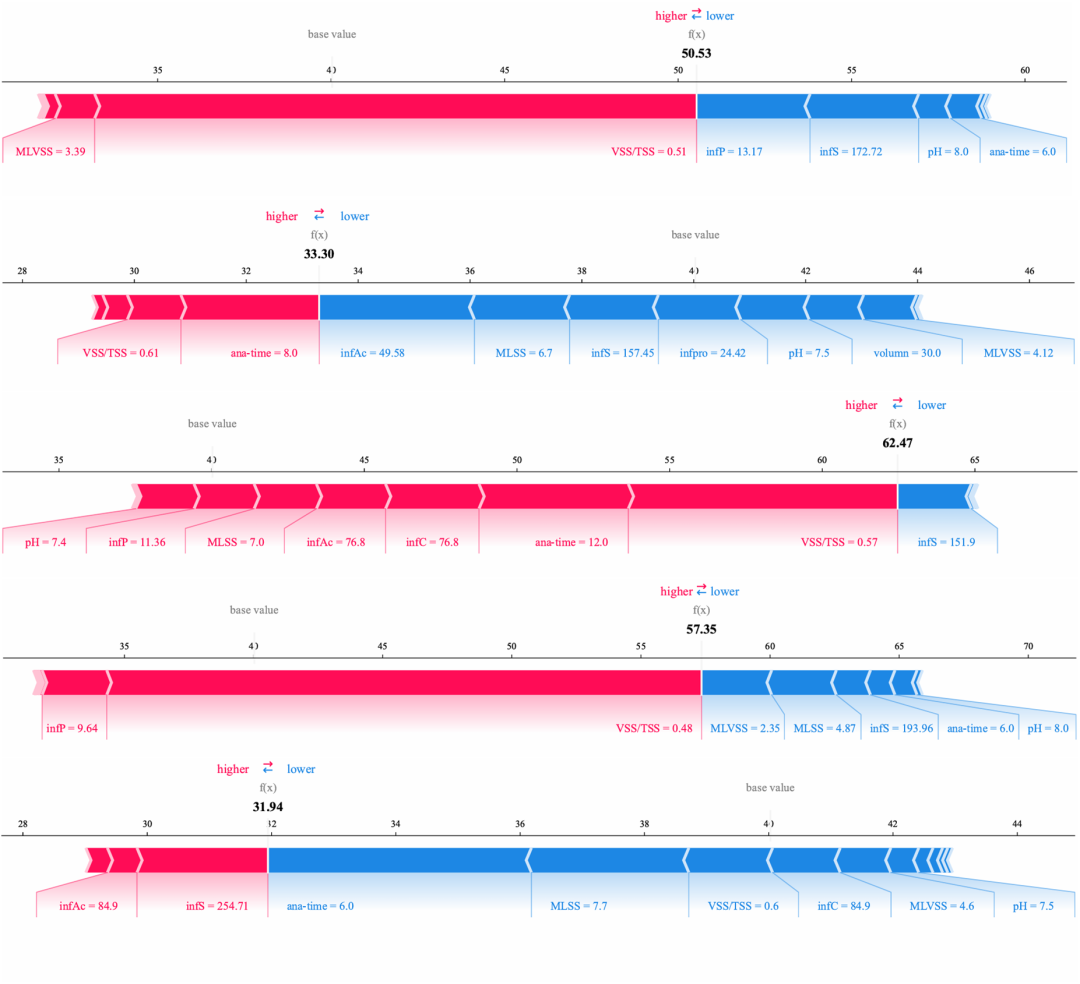

import shap
explainer = shap.TreeExplainer(GBDT)
shap_values = explainer.shap_values(X_test.head())
plt.figure(figsize=(10, 5))
shap.force_plot(explainer.expected_value, shap_values[0], X_test.head().iloc[0], feature_names=X_test.columns, matplotlib=True, show=False)
plt.savefig("样本-249.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.tight_layout()
plt.show()
plt.figure(figsize=(10, 5))
shap.force_plot(explainer.expected_value, shap_values[1], X_test.head().iloc[1], feature_names=X_test.columns, matplotlib=True, show=False)
plt.savefig("样本-322.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.tight_layout()
plt.show()
plt.figure(figsize=(10, 5))
shap.force_plot(explainer.expected_value, shap_values[2], X_test.head().iloc[2], feature_names=X_test.columns, matplotlib=True, show=False)
plt.savefig("样本-8.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.tight_layout()
plt.show()
plt.figure(figsize=(10, 5))
shap.force_plot(explainer.expected_value, shap_values[3], X_test.head().iloc[3], feature_names=X_test.columns, matplotlib=True, show=False)
plt.savefig("样本-215.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.tight_layout()
plt.show()
plt.figure(figsize=(10, 5))
shap.force_plot(explainer.expected_value, shap_values[4], X_test.head().iloc[4], feature_names=X_test.columns, matplotlib=True, show=False)
plt.savefig("样本-433.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.tight_layout()
plt.show()
