本节介绍：部分依赖图（PDP）绘制与局部放大插图揭示拐点与特征影响，数据采用模拟数据无任何现实意义，作者根据个人对机器学习的理解进行代码实现与图表输出，仅供参考。完整数据和代码将在稍后上传至交流群，成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。文末提供高效的学习工具~！

✨ 论文信息 ✨

picture.image

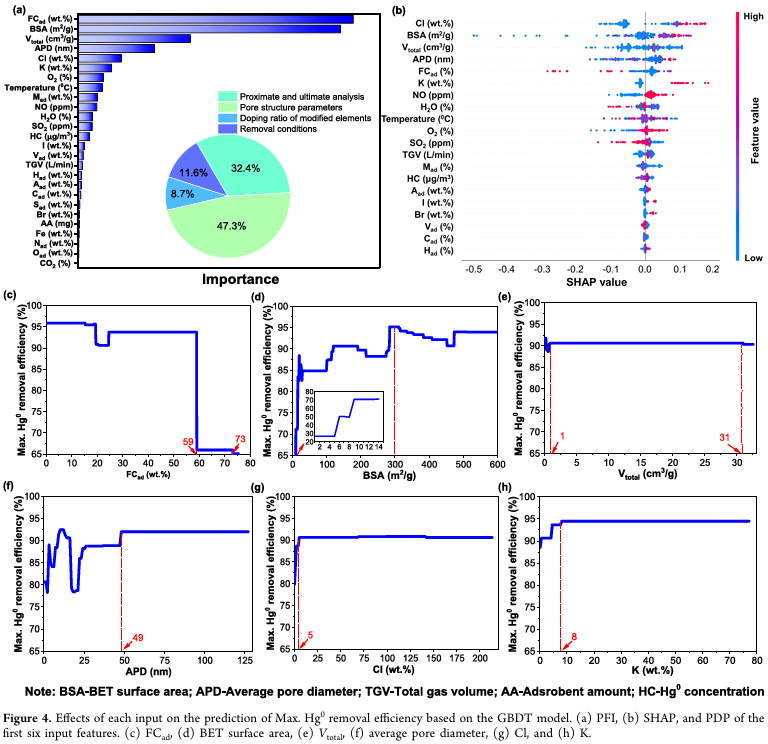

文献中展示了基于GBDT模型的部分依赖图（PDP）分析，并结合局部放大插图与拐点标记对关键特征的影响规律进行了细致展现。其中，图D通过局部放大插图清晰揭示了特征在特定区间内的变化趋势；如图g与图h，通过红色虚线标记的拐点能够直观展示特征变化对模型输出的影响程度。PDP所示结果表明Max.Hg⁰去除效率在特征取值达到关键阈值后趋于稳定：当Cl和K的掺杂比分别为0–5wt%与0–8wt%时，随着含量增加，汞⁰去除效率显著提升；而当掺杂比超过5wt%与8wt%后，其最大去除效率基本保持不变，说明继续增加Cl或K含量对Hg⁰去除效果的提升已不再明显

✨ 代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")
path = r"2025-12-8公众号Python机器学习AI.xlsx"
df = pd.read_excel(path)

from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['SR'], axis=1)  # 从数据集中去掉目标变量 'y'，得到特征变量 X
y = df['SR']  # 提取目标变量 y
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3, random_state=42)from sklearn.ensemble import GradientBoostingRegressor
from sklearn.model_selection import cross_val_score
from sklearn.metrics import mean_squared_error
max_depth_list = list(range(1, 21))
n_estimators_list = list(range(1, 101))
records = []
for depth in max_depth_list:
    for n_est in n_estimators_list:
        model = GradientBoostingRegressor(
            max_depth=depth,
            n_estimators=n_est,
            random_state=42
        )
        scores = cross_val_score(model, X_train, y_train, cv=5, scoring='neg_mean_squared_error')
        rmse = np.sqrt(-scores.mean())
        records.append([depth, n_est, rmse])

results = pd.DataFrame(records, columns=['max_depth', 'n_estimators', 'RMSE'])
from sklearn.ensemble import GradientBoostingRegressor
# 从 results 中找到 RMSE 最小的那一行
best_row = results.loc[results['RMSE'].idxmin()]
best_depth = int(best_row['max_depth'])
best_n_estimators = int(best_row['n_estimators'])
best_rmse = best_row['RMSE']

# 用该最优参数训练最终的 GBDT 模型
GBDT = GradientBoostingRegressor(
    max_depth=best_depth,
    n_estimators=best_n_estimators,
    random_state=42
)
GBDT.fit(X_train, y_train)

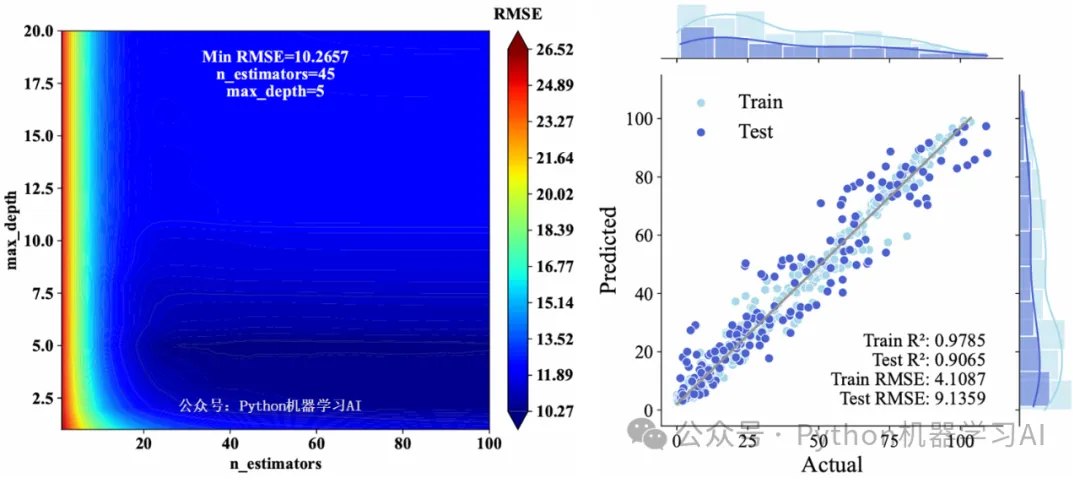

通过在不同的决策树深度（max_depth）和估计器数量（n_estimators）下使用交叉验证来调优GBDT模型，并最终选择使均方根误差（RMSE）最小化的最优超参数，然后使用这些参数训练最终的GBDT模型，具体参考文章——期刊复现：ML模型的超参数优化及模型预测效果可视化配图，来自同一篇文献

picture.image

PDP（部分依赖图）和ICE（个体条件期望）是两种常用于机器学习模型可解释性的可视化方法（本质是一种解释方法的两种可视化形式）

PDP：PDP展示某个特征或一组特征与目标变量之间的关系，保持其他特征不变。PDP的计算原理是通过对特定特征的所有可能值进行均值化，从而描绘出该特征对预测结果的平均影响。帮助理解单一特征的变化对模型预测的总体影响
ICE：ICE图是PDP的扩展，它展示单个样本的预测值随着某个特征变化的趋势。与PDP不同，ICE显示了每个个体样本的条件期望，能够揭示不同样本在同一特征变化下的响应差异。ICE的计算原理是对每个样本，分别固定其他特征的值，观察目标特征变化时模型预测值的变化，也就是PDP是ICE的均值

Python中可以直接使用sklearn.inspection、pdpbox等库绘制PDP和ICE图，当然由于其计算原理并不复杂，所以可以灵活进行自定义可视化如——期刊配图：两个输入变量共同作用对模型的影响：3D偏依赖图(PDP)与ALE图、期刊配图：模型解释PDP可视化进阶置信区间+拟合曲线等，这里进行部分依赖图（PDP）绘制与局部放大插图揭示拐点与特征影响


df_pdp_infP = get_pdp_values(GBDT, X_test, 'infP', grid_resolution=50)
df_pdp_infP.head()

picture.image

通过自定义函数get_pdp_values计算特征'infP'在X_test数据集上的部分依赖图（PDP）值，其中GBDT是训练好的模型，X_test是测试数据，'infP'是要分析的特征，grid_resolution=50指定计算PDP时在特征值范围内生成的50个网格点用于绘制平滑的PDP曲线，grid_resolution值越大，点越多，曲线插值越细，最终可视化效果就越平滑；点越少，曲线会更粗糙甚至出现折线感


# 插图的 X 轴范围 (适用于特征 'infP')
infP_inset_xlim = (15, 25)
# 这里在 x=20 处添加虚线，标记特定位置
infP_vline_x = [20]
# 绘制带有局部放大插图的PDP图
# x_data 和 y_data 传入特征 'infP' 的数据及其对应的部分依赖值
fig, ax = plot_pdp_with_zoom(
    x_data=df_pdp_infP['infP'],               # 特征 'infP' 的数据
    y_data=df_pdp_infP['PDP_Value'],          # 'infP' 特征对应的部分依赖值
    inset_xlim=infP_inset_xlim,               # 小图显示的数据范围，聚焦于 (3, 20) 范围
    inset_loc=(0.15, 0.55),                   # 插图位置：左中上方 (x=0.15, y=0.55)
    inset_size=(0.35, 0.35),                  # 插图大小：宽度 0.35，高度 0.35
    vline_x=infP_vline_x,                     # 在 x=5.2 和 x=20 处添加红色虚线
    save_path='infP.pdf'                      # 将图像保存为 PDF 文件，文件名为 'infP.pdf'
)
# 显示图形
plt.show()

picture.image

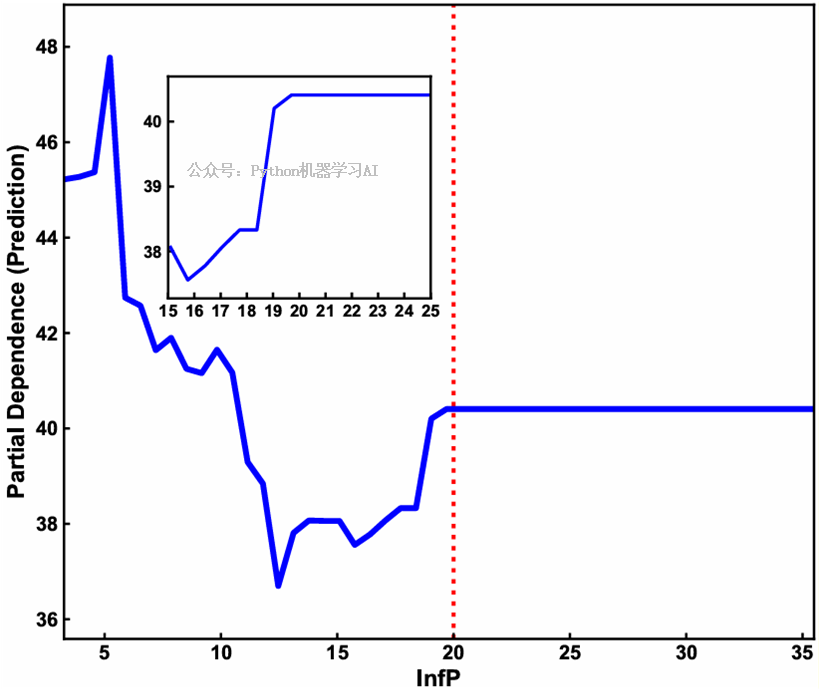

这里通过前面计算得到的特征infP的PDP值，利用自定义函数进行可视化，绘制特征 'infP' 的部分依赖图（PDP），并通过局部放大插图展示特定区间（15到25）的详细趋势，同时在图中添加了红色虚线标记特定拐点

在特征值达到某一阈值时（例如图中的infP值为20附近），模型输出发生了明显变化，表明这个特征对预测结果的影响是非线性的，当infP的取值超20时，模型的预测几乎不再变化，表明进一步增加该特征值对模型预测影响不大

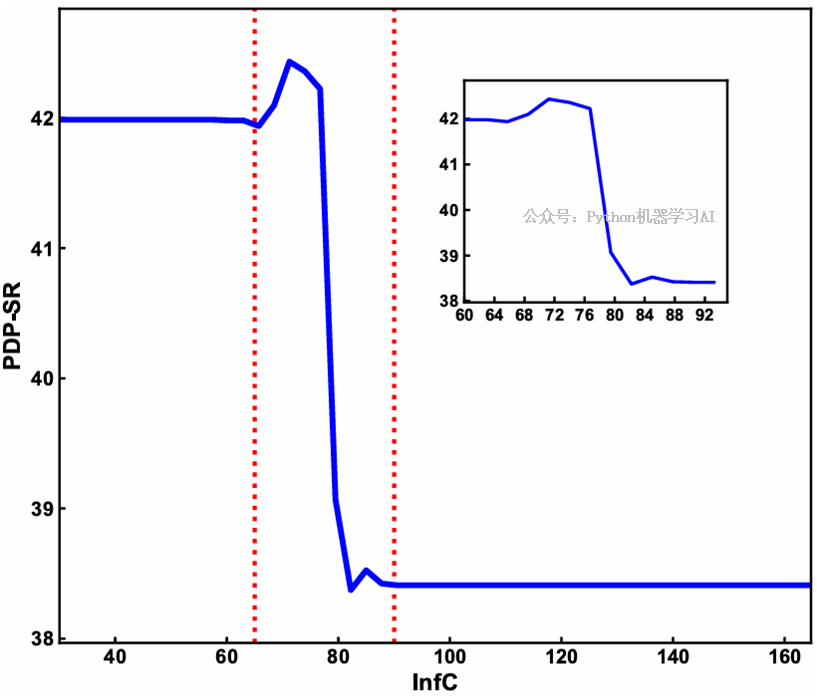

# 获取特征 'infC' 的 PDP 值
df_pdp_infC = get_pdp_values(GBDT, X_test, 'infC', grid_resolution=50)
infC_inset_xlim = (60, 95)
infC_vline_x = [65,90]
fig, ax = plot_pdp_with_zoom(
    x_data=df_pdp_infC['infC'],
    y_data=df_pdp_infC['PDP_Value'],
    inset_xlim=infC_inset_xlim,
    inset_loc=(0.55, 0.55),
    inset_size=(0.35, 0.35),
    vline_x=infC_vline_x,
    xlabel="InfC",
    ylabel="PDP-SR",
    save_path='infC.pdf'
)
plt.show()
