ECS-7000MF节能控制器通过模拟量输出（AO）信号向变频器发送频率指令，通过数字量输出（DO）信号控制变频器的启停。正确的接线与参数设置是保障变频调速系统正常运行的关键。本文面向配电箱厂家和现场工程师，详细说明ECS-7000系列控制器与变频器之间的接线方法、频率给定通道选择、启停控制逻辑及变频器侧的关键参数设置。
一、风机水泵节能控制器与变频器的信号连接关系
1.1 基本信号连接
| 控制器侧 | 信号类型 | 变频器侧 | 功能说明 |
|---|---|---|---|
| AO（模拟量输出） | 0 | AI（模拟量输入） | 频率给定 |
| DO（数字量输出） | 无源触点 | DI（数字量输入） | 启动/停止指令 |
| GND（公共地） | 信号地 | GND（模拟量公共端） | 信号参考地 |
1.2 ECS-7000系列各型号的变频控制功能

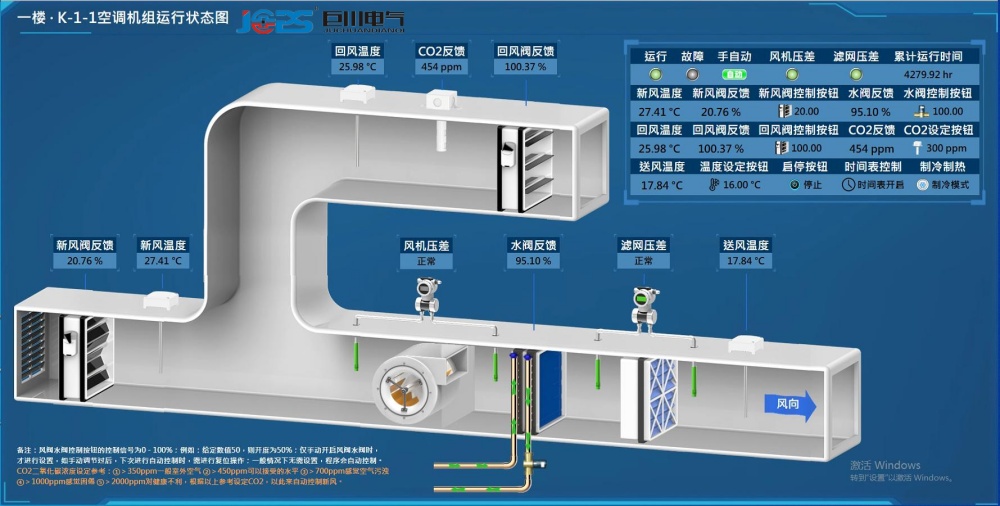

| 控制器型号 | 变频控制功能 |
|---|---|
| ECS-7000MKT | 根据空调负荷调节风机/水泵变频运行 |
| ECS-7000MF | 根据CO/CO₂浓度调节风机转速 |
| ECS-7000MD | 根据冷冻水供回水温差调节水泵频率 |
| ECS-7000MQ | 根据冷却水进水温度调节水泵转速 |
| ECS-7000MR | 根据供回水温度/压力调节循环泵频率 |
二、接线方法详解
2.1 频率给定信号接线（AO → AI）
ECS-7000MF节能控制器通过AO端子输出010V或420mA模拟量信号给变频器，作为频率给定指令。
电压型（0~10V）接线：
| 控制器端子 | 线缆 | 变频器端子 | 说明 |
|---|---|---|---|
| AO（0~10V输出） | 屏蔽线芯线 | AI1（模拟量输入1） | 频率给定信号 |
| GND（信号地） | 屏蔽线屏蔽层 | GND（模拟量公共端） | 单端接地（控制器侧） |
电流型（4~20mA）接线：
| 控制器端子 | 线缆 | 变频器端子 | 说明 |
|---|---|---|---|
| AO（4~20mA输出） | 屏蔽线芯线 | AI2（模拟量输入2） | 频率给定信号 |
| GND（信号地） | 屏蔽线屏蔽层 | GND（模拟量公共端） | 单端接地（控制器侧） |
关键：控制器与变频器的GND必须连通，否则模拟量信号无法正常工作。
2.2 启停控制接线（DO → DI）
ECS-7000控制器通过DO继电器的无源触点控制变频器的启动与停止。
| 控制器端子 | 变频器端子 | 说明 |
|---|---|---|
| DO（常开触点） | DI1（数字量输入1） | 运行指令 |
| DO（公共端） | COM（数字量公共端） | 触点公共端 |
接线注意事项：
DO为无源干触点，变频器侧需提供DC24V电源
触点容量：≤5A/250VAC
建议线径≥0.75mm²
2.3 反馈信号接线（变频器 → 控制器）
部分场景需要将变频器的运行状态、故障信号、实际频率等反馈给ECS-7000控制器：
| 变频器端子 | 信号类型 | 控制器端子 | 说明 |
|---|---|---|---|
| DO（运行状态） | 开关量 | DI（数字量输入） | 运行状态反馈 |
| DO（故障信号） | 开关量 | DI（数字量输入） | 故障报警反馈 |
| AO（实际频率） | 0~10V | AI（模拟量输入） | 实际运行频率监测 |
三、变频器侧关键参数设置
3.1 频率给定源选择
变频器需将频率给定源设置为“模拟量输入：
| 参数类别 | 参数名称 | 设定值 | 说明 |
|---|---|---|---|
| 频率给定源 | 主频率源选择 | 模拟量AI1/AI2 | 选择接收0 |
| 模拟量输入类型 | AI1输入类型 | 0 | 与控制器的输出类型匹配 |
| 频率范围 | 最小频率 | 0Hz | 根据电机特性设定 |
| 频率范围 | 最大频率 | 50Hz | 通常设为50Hz |
3.2 启停控制源选择
| 参数类别 | 参数名称 | 设定值 | 说明 |
|---|---|---|---|
| 命令源 | 启动/停止命令源 | 端子控制 | 通过DI端子接收启停指令 |
| DI功能选择 | DI1功能 | 运行/停止 | 定义DI1为运行指令输入端 |
3.3 模拟量输入校准
| 步骤 | 操作 |
|---|---|
| 1 | 控制器输出0V（或4mA），变频器显示频率应为0Hz |
| 2 | 控制器输出10V（或20mA），变频器显示频率应为50Hz |
| 3 | 如偏差较大，调整变频器的模拟量输入偏置和增益参数 |
四、常见问题与排查
| 问题现象 | 可能原因 | 排查方法 |
|---|---|---|
| 变频器不启动 | DO接线错误、变频器未设端子控制 | 检查DO触点通断、检查变频器命令源参数 |
| 频率不跟随指令 | AO线断、GND未连通、变频器模拟量输入类型不匹配 | 万用表测量AO输出电压、检查GND连通性 |
| 频率跳动 | 信号线受干扰、屏蔽层未接地 | 检查屏蔽层接地、增加信号线滤波 |
| 变频器报故障 | 过载、缺相、接地故障 | 查看变频器故障代码、检查电机及电缆 |
五、工程注意事项
信号线选型：模拟量信号线必须使用屏蔽线，线径≥0.5mm²
屏蔽层接地：屏蔽层在控制器侧单端接地，不可两端接地
强弱电分离：信号线与动力线（U/V/W）分开走线，间距≥100mm
GND连通：确认控制器GND与变频器GND已连通
参数记录：记录变频器所有修改过的参数，便于后续维护
通电顺序：先通控制器电源，再通变频器主回路电源。
