据中国互联网络信息中心发布的《中国互联网络发展状况统计报告》显示,截止到 2022 年 6 月我国网络直播用户规模达到了 7.16 亿,占网民整体的 68.1%。最主要原因是 2020 年度疫情期间导致居家办公和休闲娱乐的人数呈现激增,新媒体互动直播成为了广大网民最重要的休闲娱乐方式之一。

随着直播产业链的不断扩展完备升级,相关产业链各个环节分工逐渐明确且各环节参与人数逐步增多;为了满足不同的就业需求,引发相关就业人数提升,通过直播形式赋能传统产业升级转型,并与高新技术融合创新,优化传统行业商业模式,如直播带货、新媒体广告传媒转型等。

丰富的传统文化、新闻、竞技体育、法律、知识共享等内容,通过移动端互动直播的形式得以更加高效的展现传播,既让优质的直播内容可以实现爆发式传播扩散,又可以让用户有更多的机会感受,学习甚至主动参与直播互动,实现内容供给侧和需求传播的多方共赢。

可以说,超低延时直播技术正在走上一条全新的发展之路。InfoQ 将联合火山引擎视频直播团队推出《超低延时直播技术演进之路》系列,带您探索超低延时直播技术的演进历程,揭示背后的挑战和突破,以及对未来直播行业的影响。

第二篇 实战篇-超低延时直播技术的落地实践

随着互联网技术以及网络基建的快速发展和普及,视频直播已经成为了一种越来越普遍的娱乐和社交方式。无论是个人还是企业,都可以通过视频直播平台进行直播活动,向观众展示自己的生活、工作或者产品。同时,视频直播也成为了一种新型的社交媒体,让人们可以在虚拟空间中进行互动交流。

超低延时直播技术(英文简称:RTM)是近期逐步兴起的一种以提升客户交互体验为目标的直播解决方案,它的特点是较传统的直播解决方案,端到端延时更小达到 1 秒级别,卡顿无明显负向,RTM 的网络传输层是基于 WebRTC 技术的(RTP/RTCP 协议)。

RTM 推流相比于传统的 RTMP 推流,在网络变化响应灵敏度、弱网对抗、带宽利用率等方面都有明显优势。在抖音的 AB 实验中主播人均被看播时长/被关注/被评论显著正向,拉流音频/视频卡顿 -22.2%/-7.8%,端到端延迟 -1.6%。目前 RTM 推流在抖音秀场完成了 10% 左右的常规放量。

技术架构

CDN 技术架构

目前 CDN 厂商对RTM的支持主要有两种技术架构,一种是基于传统的 RTMP/FLV 架构,在推拉流边缘节点增加 RTM 接入协议的支持,CDN 集群内部复用传统架构,另一种是 CDN 内部集群也采用 RTP/RTCP 协议和架构。

客户端技术架构

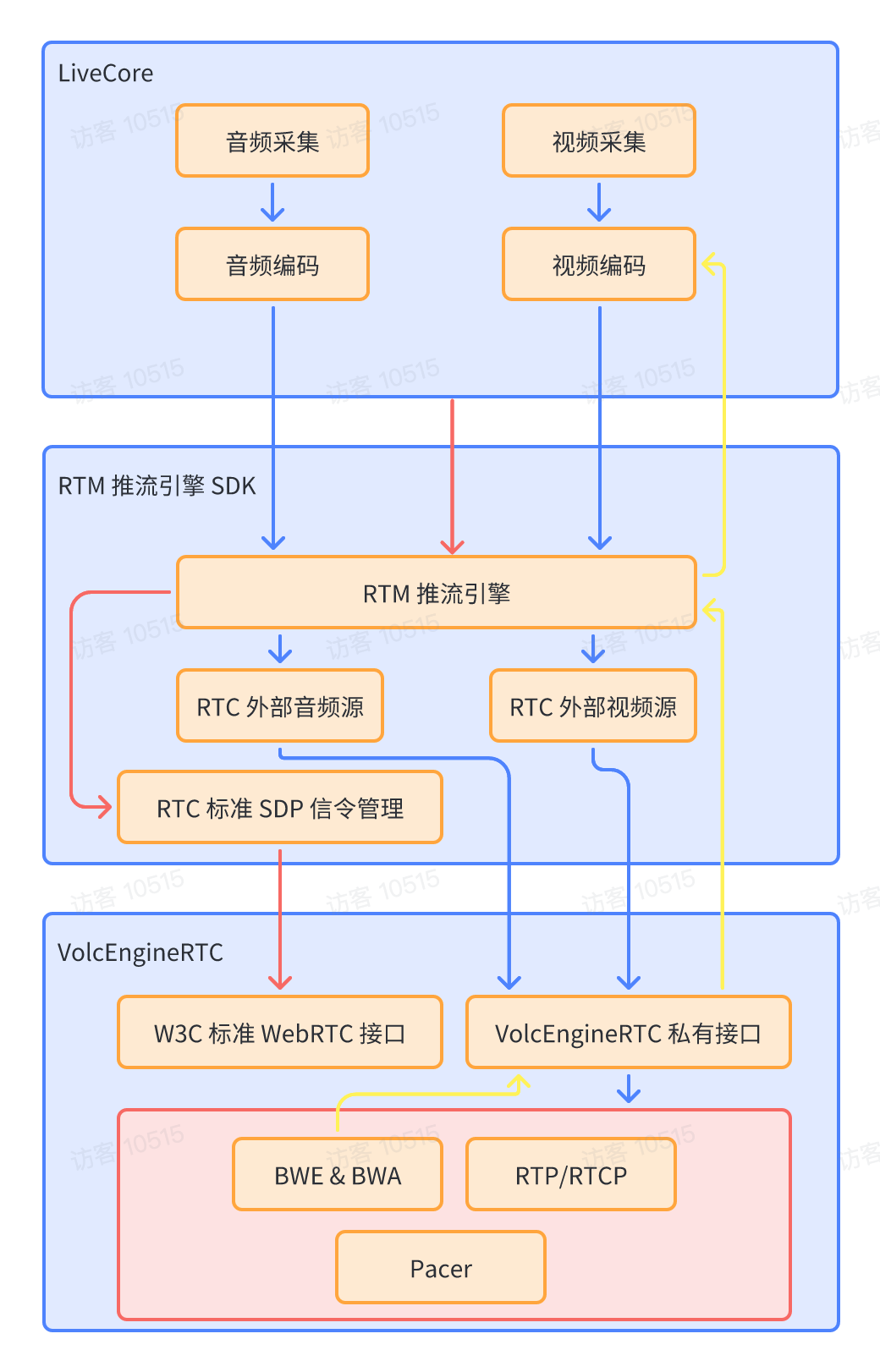

在推流客户端,RTM推流网络传输层使用了火山引擎自研 RTC SDK(VolcEngineRTC),在设计之初,为了支持业务无缝接入,以及最大化复用已有能力、避免重复造轮子,RTM 推流在客户端采用了 LiveCore(火山引擎自研直播推流 SDK)编码音视频 + VolcEngineRTC 传输的技术架构,如下图所示:

picture.image

主要包括三部分:

  • 推流建立连接时,LiveCore 调用 RTM 推流引擎的接口,RTM SDK 内部的 RTC 标准 SDP 信令管理模块,通过 VolcEngineRTC 的 W3C 标准 WebRTC 接口,和 CDN 服务端完成信令协商,信令交换使用的是 HTTP/HTTPS 协议(图中的红色箭头);

  • 推流过程中,LiveCore 完成音视频采集、编码,把编码后的 AAC 和 H.264/H.265 码流,送入 RTM 推流引擎,RTM 推流引擎再通过 VolcEngineRTC 的外部音视频源私有接口,把音视频码流送入 VolcEngineRTC,进而封装为 RTP/SRTP 包,发送到 CDN 服务端(图中的蓝色箭头);

  • 推流过程中,VolcEngineRTC 内部的网络传输引擎,对网络状态进行追踪,预估出网络可用带宽,并进行编码器带宽分配,再通过 VolcEngineRTC 私有接口回调到 RTM 推流引擎,最后再反馈到 LiveCore 的视频编码模块,进行视频编码码率调节(图中的黄色箭头);

技术优化

功能补齐和稳定性打磨

因为 RTM是近期逐步兴起的直播解决方案,无论是在 CDN 服务端,还是客户端 SDK,都处于发展早期,功能仍有诸多欠缺,比如最初只有两家 CDN 支持 RTM 推流,音视频编码格式的兼容性也有欠缺,HE AAC、H.265 和视频 B 帧在前期联调阶段都是不支持的,而且稳定性也有待打磨,在联调和灰度放量过程中,多次遇到过花屏问题。

关于功能和稳定性,这里我们分享两个案例:支持视频 B 帧,解决花屏问题。

支持视频 B 帧

WebRTC 标准本身是不支持视频 B 帧的,因为 WebRTC 的设计初衷就是实时通话(RTC)场景,而视频编码开启 B 帧会引入额外的延迟,影响通话体验。但在直播场景,对延迟的要求比 RTC 要宽松很多,而开启 B 帧能提高视频压缩效率,可以提升画质或者节省带宽成本,所以在直播场景开启 B 帧是很普遍的做法。

下面是抖音互娱-评测实验室针对开 B 帧进行的画质测评结论:

【互娱-评测实验室】抖音直播 Android 软编开 B 帧降码率画质评测报告

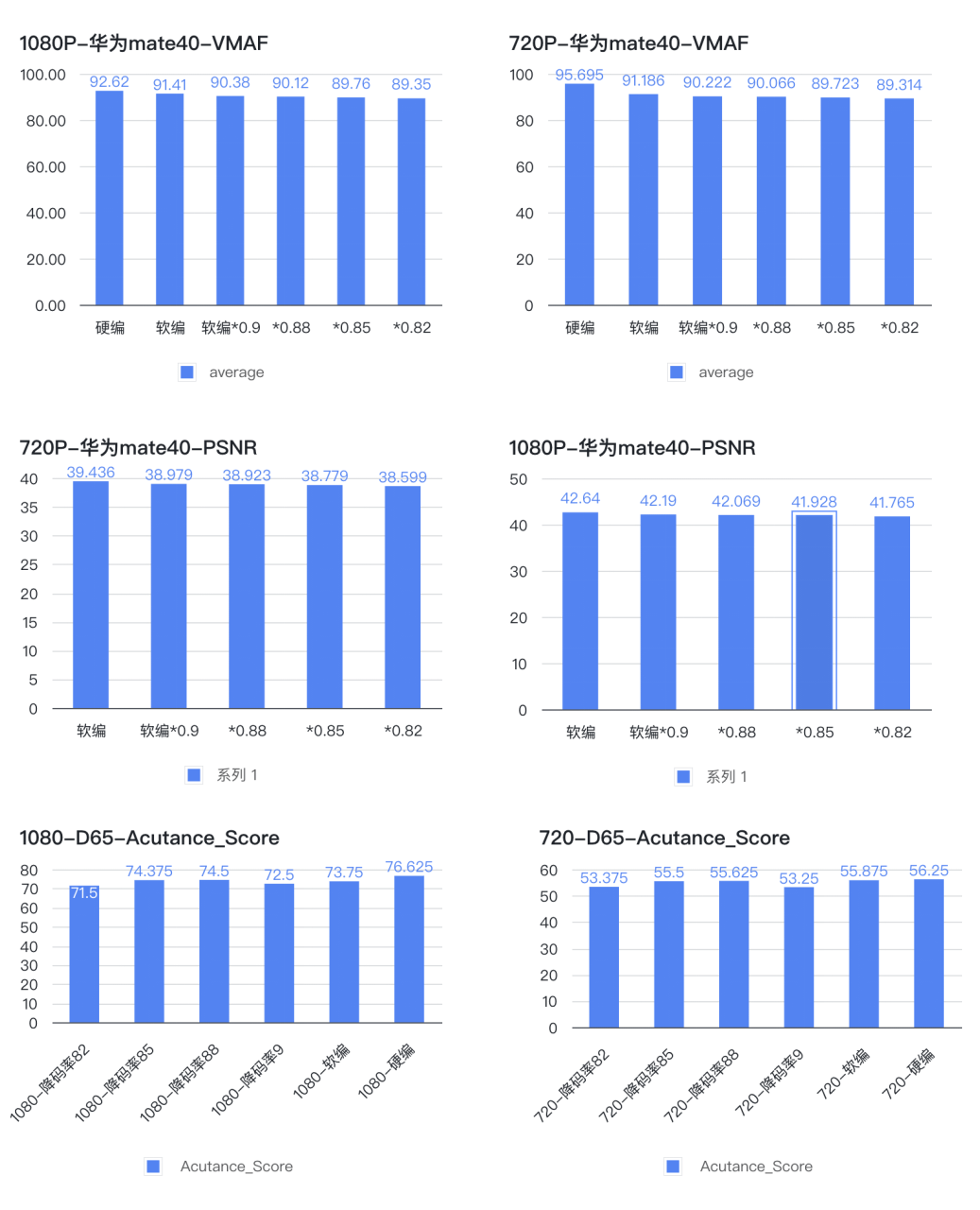

结合主客观表现,Android 设置软编 + B 帧后,静态清晰度与硬编无明显差异,但马赛克明显增多,劣化幅度较大, 软编各个降码率点之间马赛克差距不大(*0.9、*0.88、*0.85、*0.82)

主观画质:

  • 马赛克表现: 秀场场景,相较于硬编软编动态场景下均存在明显马赛克;PK 场景:软编动态场景存在轻微马赛克,稍差于硬编
  • 清晰度表现: 软编面部纹理细节表现略优于硬编,各个降码率档位清晰度与不降码率差异主观感知不明显

客观画质:

  • VMAF: 硬编切软编后,指标下降较明显,软编各个降码率点之间指标下降不明显
  • Acutance(图卡清晰度指标):硬编切软编后,指标下降较明显,软编各个降码率点之间指标下降不明显

picture.image

测评发现虽然软编和硬编的主客观清晰度有比较明显的差异,但是在软编的情况下(都开了 B 帧),降低编码码率主客观清晰度都没有明显的差异。

为了支持 B 帧,我们需要对 WebRTC 进行媒体能力协商的 SDP 标准进行扩展,下面是《超低延时直播技术白皮书》中关于视频 B 帧支持的相关扩展定义:

SDP 视频 B 帧协商

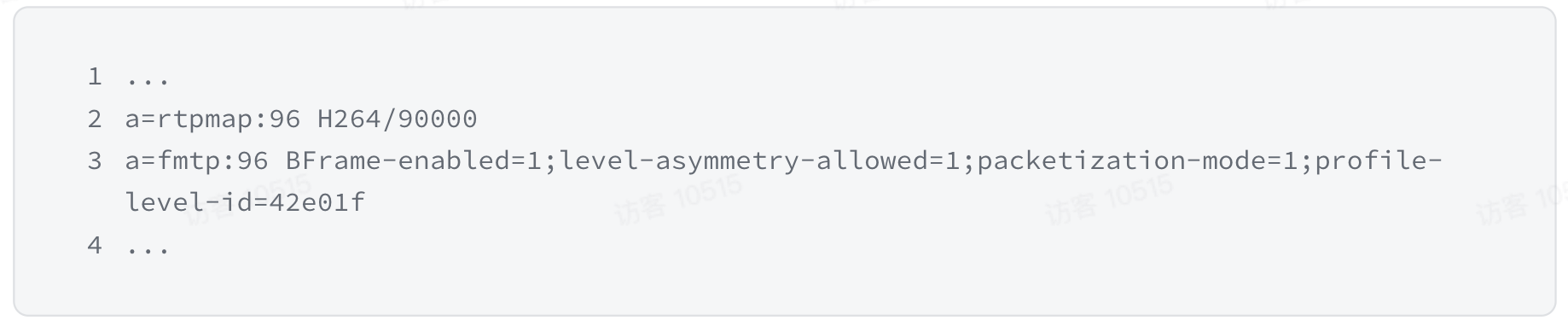

客户端需要在 Offer SDP 中添加 B 帧相关信息,实现 B 帧 timestamp 非单调递增的处理逻辑,后台则需要实现相应 B 帧 timestamp 封装逻辑。SDP B 帧协商示例如下所示。

picture.image

SDP 中的 BFrame-enabled 代表客户端是否支持解码 B 帧。不代表服务端是否支持发送 B 帧。

  1. OfferSDP 中 BFrame-enabled=0,源流带 B 帧,则服务器把源流 B 帧去除后再转发客户端。
  2. OfferSDP 中 BFrame-enabled=0,源流不带 B 帧,则服务器把源流直接转发客户端。
  3. OfferSDP 中 BFrame-enabled=1,源流带 B 帧,则服务器把源流直接转发客户端。
  4. OfferSDP 中 BFrame-enabled=1,源流不带 B 帧,则服务器把源流直接转发客户端。
视频 B 帧时间戳计算

视频 B 帧时间戳计算方式有 2 种。

建议规范 1: 每个 RTP 包的 rtp timestamp 携带当前帧数据的采样时间即 PTS,解码顺序附着于 SequenceNumber 顺序, 客户端不能直接计算出 DTS 的值,此种规范下在有 B 帧的时候不便于快速解码和出帧。

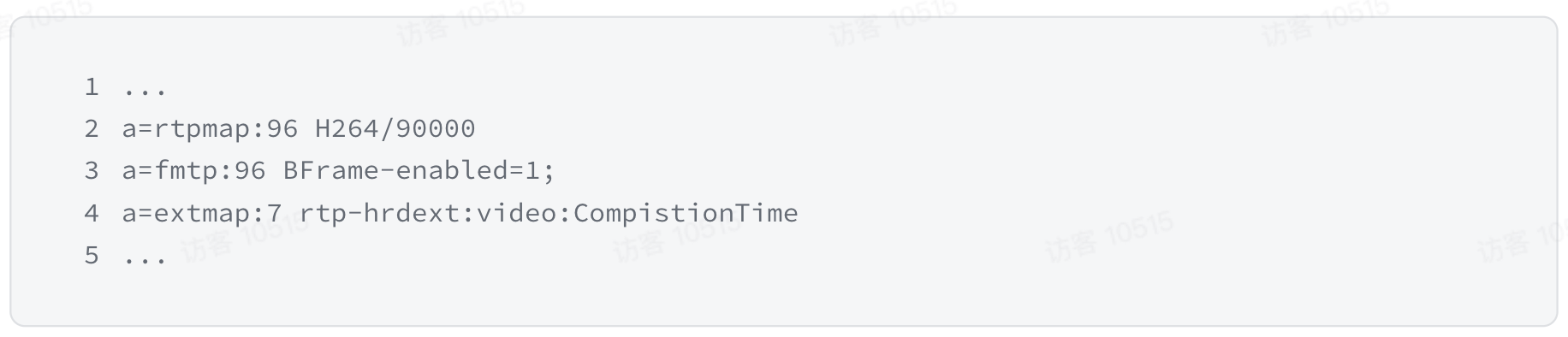

  • 建议规范 2:使用 RTP 私有扩展头携带 CTS 值,每个 RTP 包的 RTP timestamp 携带当前帧数据的采样时间即 PTS, 每一帧首个 RTP 包和 VPS/SPS/PPS 包通过 RFC5285-Header-Extension 扩展头携带该帧的 CTS 值,通过 DTS = PTS - CTS * 90 公式计算出当前帧的解码时间戳。SDP extmap 示例如下所示。

picture.image

  • 以上两种方式可以兼容,当 offer sdp 有相应 extmap rtp-hrdext 字段时采用规范 2,否则采用规范 1。

在 RTM 推流立项之初,VolcEngineRTC 对推流视频 B 帧的支持也是欠缺的,我们也对 VolcEngineRTC 的代码仓库提交了相关修改的 MR,并推动 CDN 服务端进行开发、联调,最终通过灰度放量,验证了功能和稳定性问题,完成了对视频 B 帧的支持。

解决花屏问题

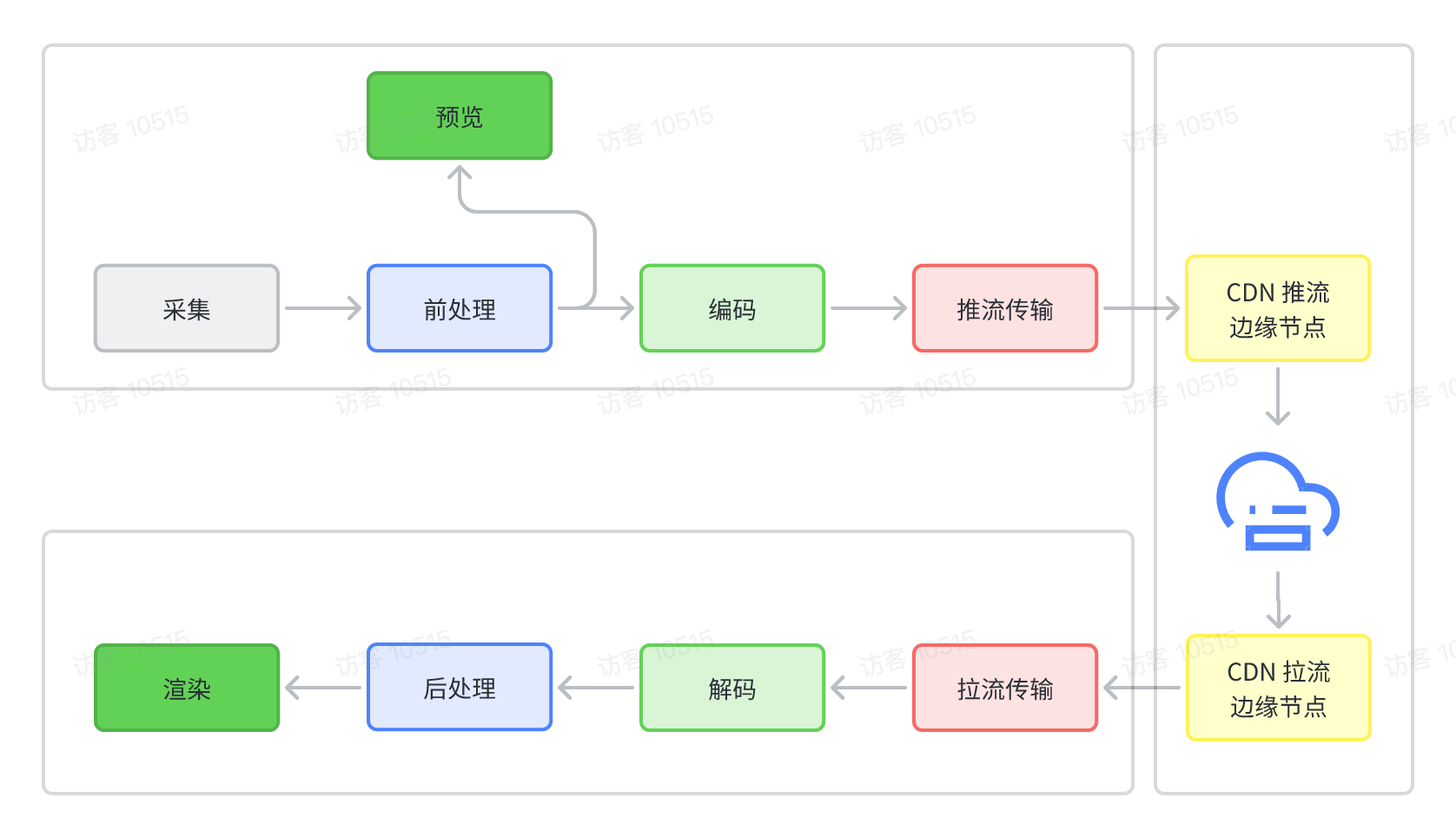

花屏的可能原因很多,从主播端到观众端的整个链路中,任何一个环节都可能出错导致花屏,下面是典型的视频全链路涉及到的环节:

picture.image

用户有两个环节会观察到花屏现象:主播的预览和观众的渲染。但问题不一定出在这两个环节,尤其是观众看到花屏时,就可能是编码器有 bug,推流传输过程丢失了视频参考帧,CDN 下发给观众端的数据出现了错误,解码器有 bug,或者渲染模块有 bug。

排查花屏问题最常用、也是最有效的手段,就是在一些关键环节的位置,保存视频码流数据,用可信的程序(比如 ffmpeg)验证到这个环节的数据是否正常,比如在推流端把编码器输出的数据写入到本地,抓取发送的数据包,或者在服务端抓包。

除了直接用 ffplay 播放观察是否花屏(或者 ffplay 控制台是否打印了错误日志),我们还可以用下面的 ffmpeg 命令,把视频的每一帧都导出为图片:

ffmpeg -i test.flv frames/$filename%03d.bmp

复制代码

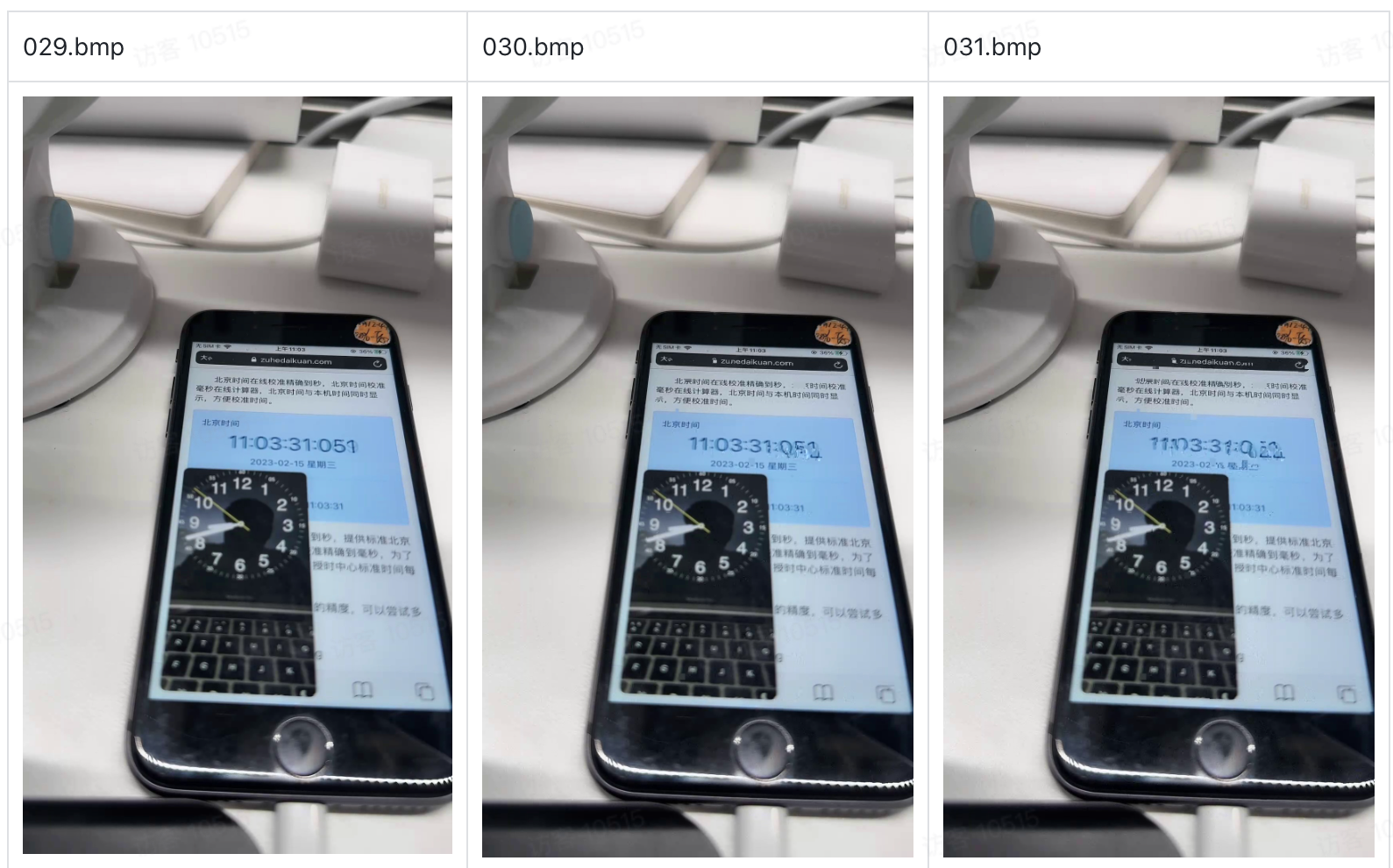

比如我们某次排查花屏问题时,就发现是从第 30 帧开始出现花屏:

picture.image

而这个 flv 文件是 QA 同学在测试过程中使用 wget 命令保存的拉流 url 的数据,并且推流端的抓包码流播放并不会花屏,所以就实锤是 CDN 的问题了。

在 RTM 推流的联调和灰度放量过程中,多次遇到过花屏问题,每次出问题的环节都不一样,可以说基本上把坑都趟了个遍,这里就不一一展开介绍了,感兴趣的同学欢迎线下交流。

卡顿优化

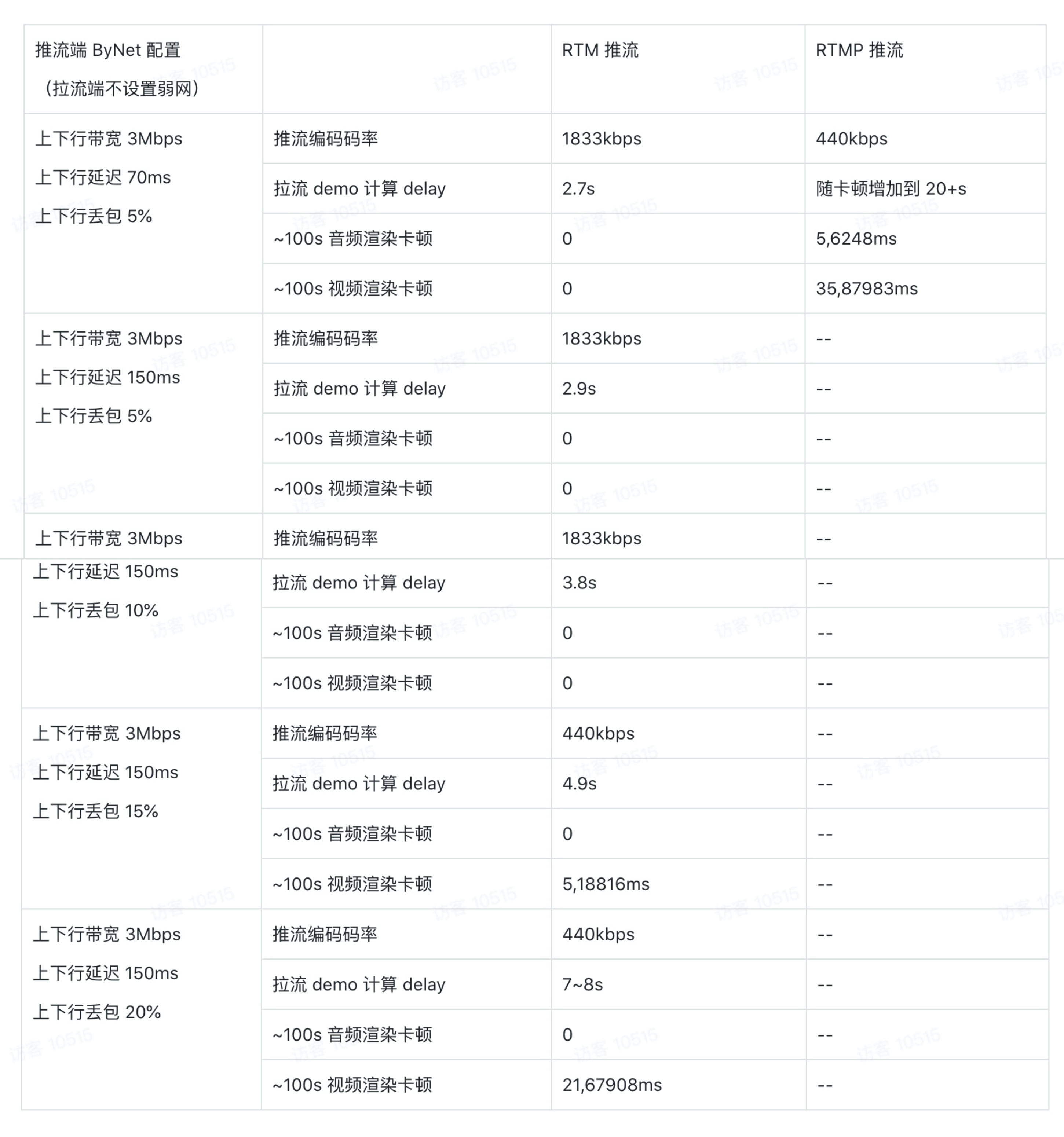

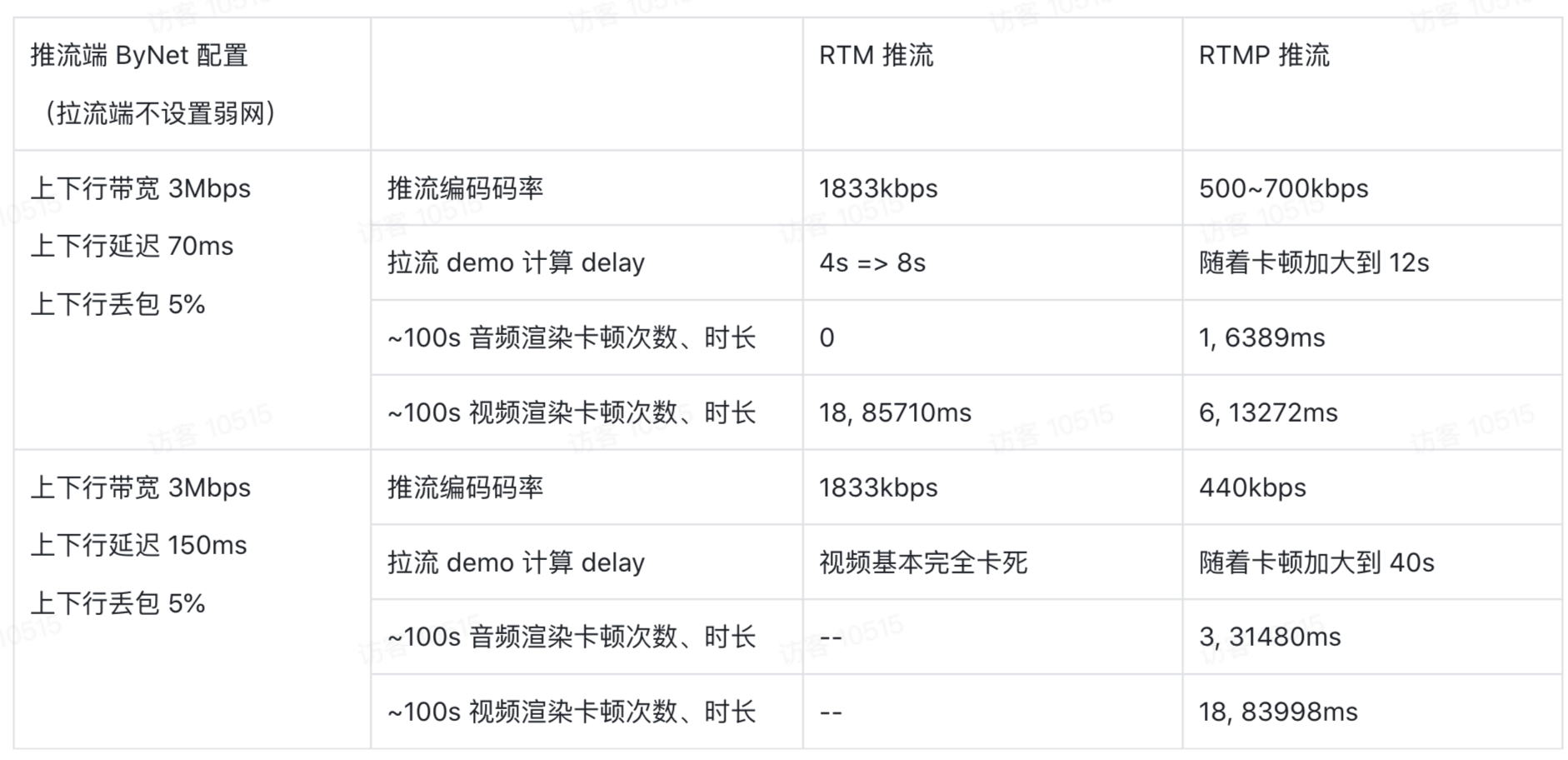

功能和稳定性问题解决之后,我们在线下使用公司内部的 ByNet 弱网模拟工具测试发现,RTM 推流在弱网下的表现很差(测试基于 iOS 系统,视频编码格式为 H.265,分辨率 720p,码率自适应范围为 440kbps~1833kbps):

picture.image

5% 丢包 150ms rtt 的情况,RTM 推流就已经卡得无法播放了(表格中的 -- 表示基本无法播放,数据无法统计)。

经过和各家 CDN 服务端的联合分析,我们发现了几个问题:

  • 某云 CDN 发送的音频 NACK 包没有携带正确的 sender ssrc,导致丢失的音频包没有重传;

  • VolcEngineRTC 发送 RTCP XR 报文时 DLRR block 有问题,导致 CDN 无法正常估算网络 rtt,视频重传次数很快用完,进而导致视频重传也基本无效;

  • CDN 推流边缘节点视频组帧之前的 buffer 过小,导致客户端重传的视频包也基本没有生效;

  • CDN 没有启用 TCC 算法(之前用的 REMB 算法),推流端对网络状态的适应能力差;

在技术架构上,火山引擎直播 CDN 采用的是上文介绍的第一种技术架构,即边缘的收流节点会把 RTP 组帧,转换成 RTMP/FLV 流推到源站,这里我们展开介绍火山引擎直播 CDN 在组帧环节做的两个优化。

组帧 jitter buffer:针对抖动、乱序、丢包重传场景,如果 CDN 接收组帧 buffer 设置得太小,就会导致帧丢失和 GOP 丢失,从而影响用户观看直播的流畅度并引起卡顿感;如果 CDN 接收组帧 buffer 设置太大,则由于组帧引入的延迟就很大,降低直播的交互性。为了解决这个问题,我们参考 WebRTC 的 NetEQ,引入了网络自适应的 buffer,即通过估算推流侧的网络抖动设置接收组帧 buffer 大小。对于大部分网络较好的推流,组帧 buffer 引入的延时极小;对于抖动、乱序、丢包重传的推流,又可以保障流畅性同时尽可能少引入延时。

组帧交织:UDP 数据包不保证到达顺序、视频组帧抖动等因素,会引起转换出 RTMP/FLV 流中的音视频不严格交织,有的视频连续 34s 都没有音频(或反过来)。在拉流端到端延时低至 23s 的背景下,播放端会因为音画同步机制引入卡顿,影响用户看播体验。对于这个问题,我们在 CDN 接收组帧的 jitter buffer 出帧时,结合音视频 jitter buffer 的长度,做了音视频交织,确保音视频帧尽量均匀,dts 差距不能过大。经过线上验证,不交织引起的播放卡顿显著下降。

上述问题都解决之后,再次进行模拟弱网测试,结果有了很大的改善:

picture.image

可以看到在 10% 丢包 150ms rtt 时,推流仍保持在自适应的最高码率进行推流,并且拉流也没有任何卡顿。不过在丢包率增加到 15% 甚至 20% 时,RTM 推流的效果也基本就不行了,但我们分析线上数据发现,丢包率超过 10% 的情况占比很少,所以就没有继续优化了。

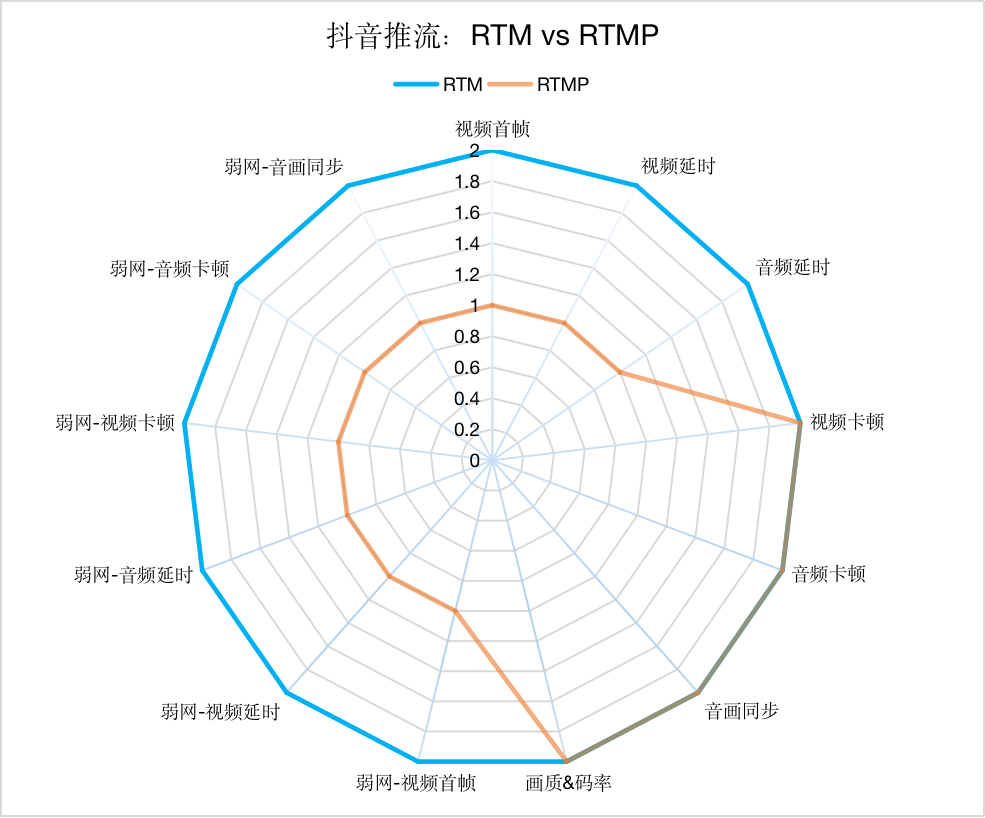

最后我们请视频云团队的音视频实验室对 RTM 推流和 RTMP 推流在抖音上进行了权威的测评,测评结果为:

「抖音推流」RTM vs RTMP 评测报告

  • 弱网下:各指标均优于 RTMP
  • 正常网络下:视频首帧、视频延时、音频延时优于 RTMP,视频卡顿、音频卡顿、音画同步和画质基本持平 RTMP

picture.image

算法优化

经过上述一系列工程优化,最后开启线上 AB 实验,相比基线算法 RTMP,结果却不如预期:QoE 开播场次无明显趋势,开播时长稳定偏负,被看播指标无明显趋势,QoS 音频渲染百秒卡顿时长/次数 -3.641%/-4.649%,视频渲染百秒卡顿时长/次数 -2.926%/-8.044%。

直观的疑问是:为什么 QoS 卡顿有收益了却没有 QoE 收益,甚至 QoE 还是负向?

为了探寻原因和更好的进行下一步迭代优化,我们开始深入到 RTM 算法部分进行研究。

问题分析

黑盒测评分析

基于抖音 app 测试推流,拉流影响则使用了拉流 demo

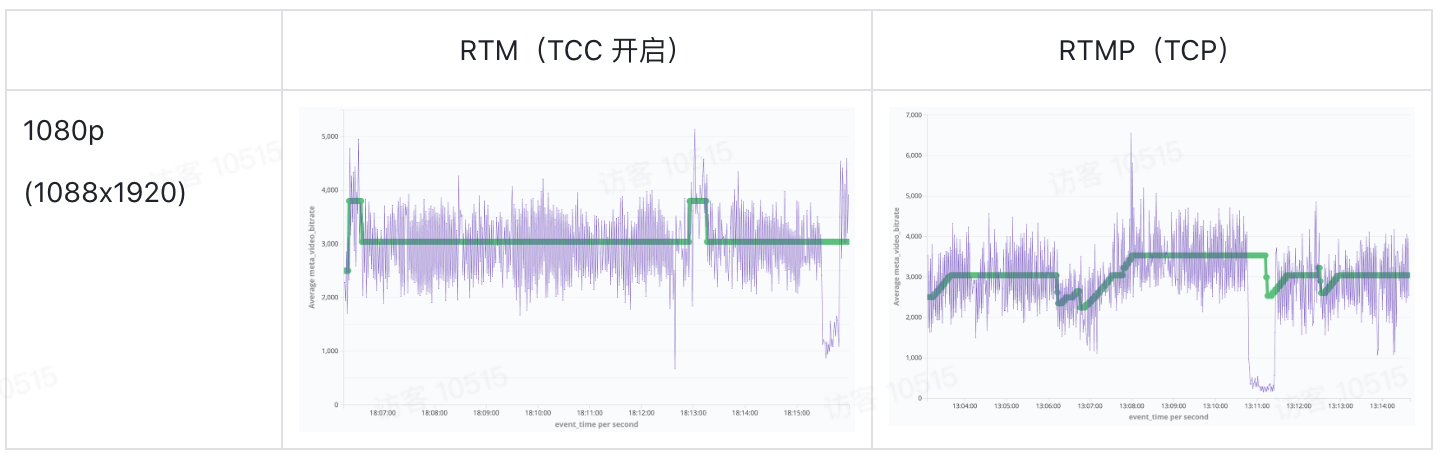

无网损场景、相同直播推流内容下,测试发现,RTM 比 RTMP 目标码率更加保守。e.g.

picture.image

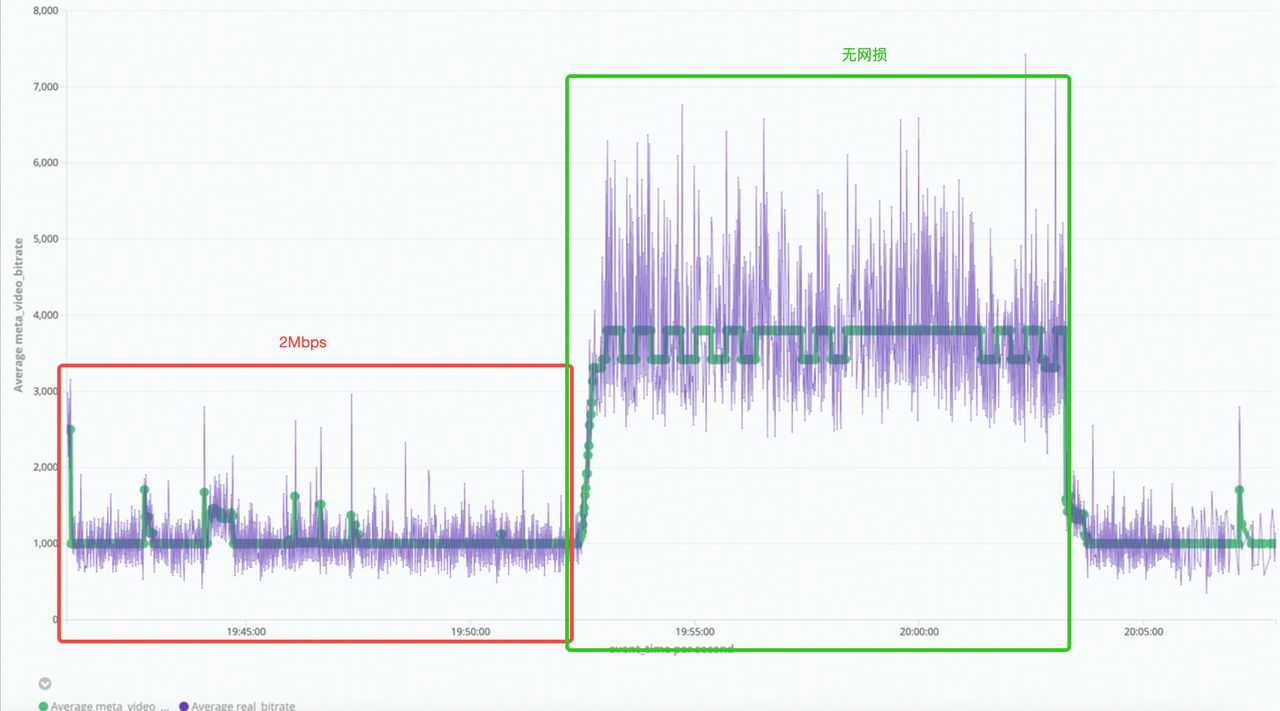

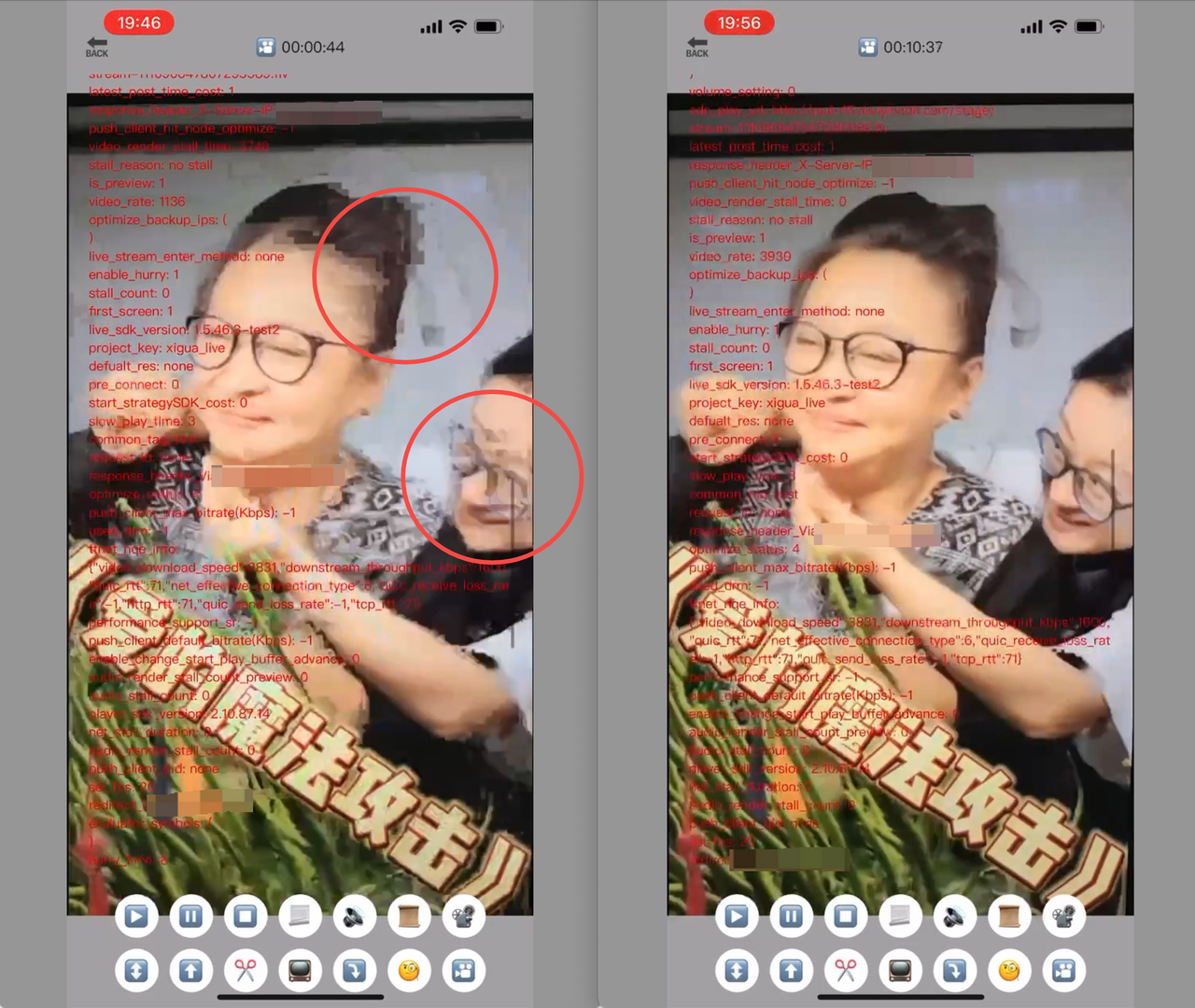

2Mbps 网损下,RTM 带宽利用率仅 50%,对于拉流侧的影响则是画质损伤严重,e.g.

picture.image

picture.image

图:(左)RTM(TCC 开启)的 2Mbps 网损下画面质量;(右)无网损画面质量

这意味着 RTM 在部分场景下通过牺牲画质体验置换来了卡顿收益。

基于线上大规模数据分析

我们基于抖音的数据集,分析出了以下 3 类关键问题:

1、bwe 周期性震荡问题

红色线 bwe 震荡波动,大概率会导致黄色线目标码率震荡波动;bwe 的波动不是因为高丢包率,rtt 也是在绝对值较小(100ms 以内)范围内波动。

picture.image

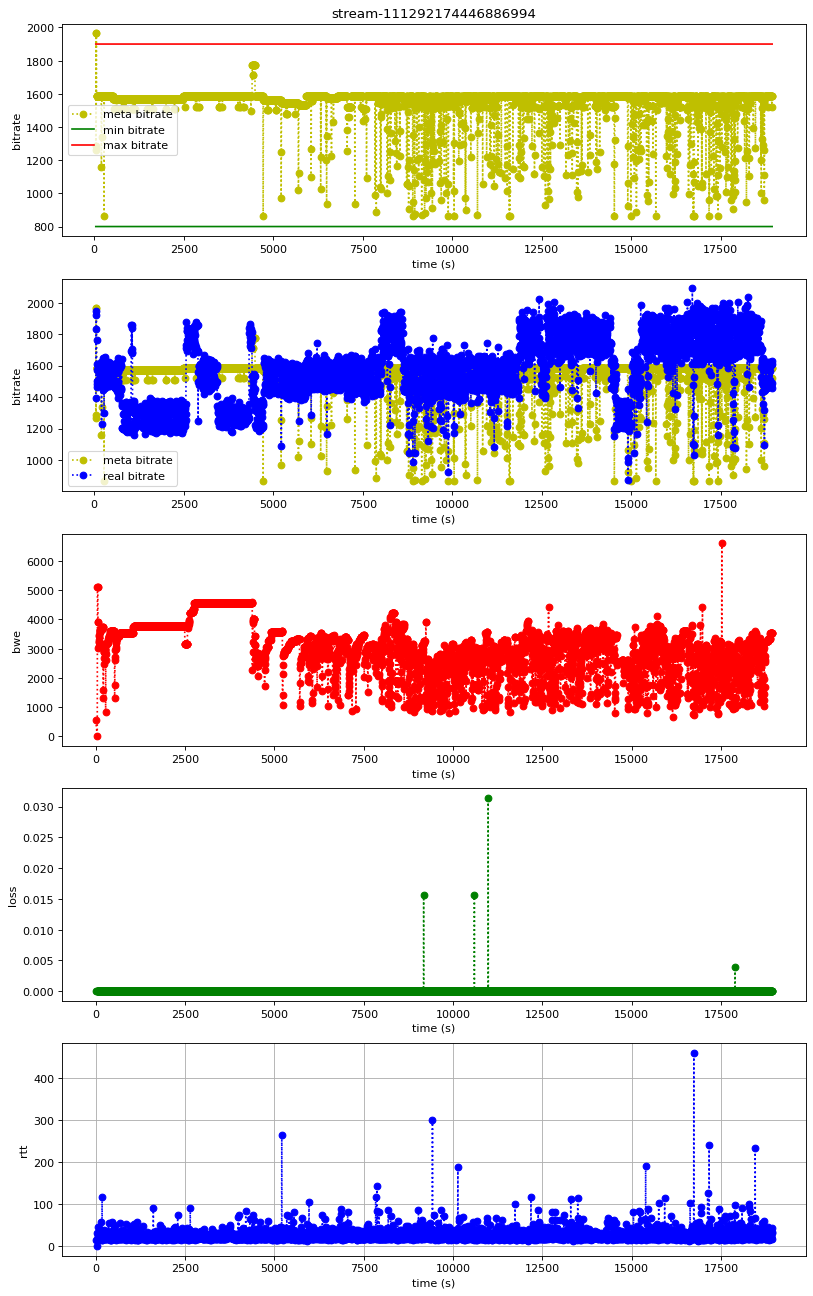

2、目标码率周期性震荡问题

目标码率自身震荡波动,不是受 bwe 影响的(bwe 是稳态的)

picture.image

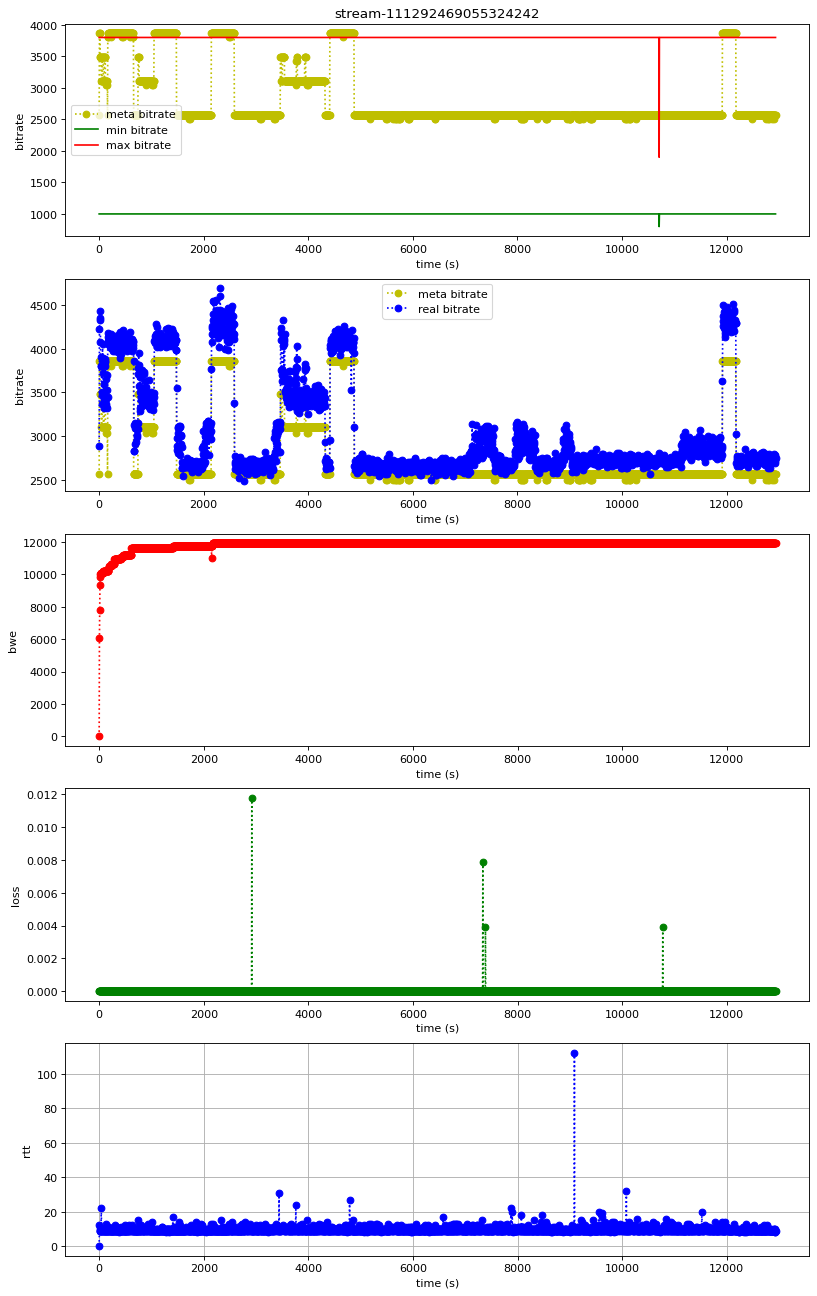

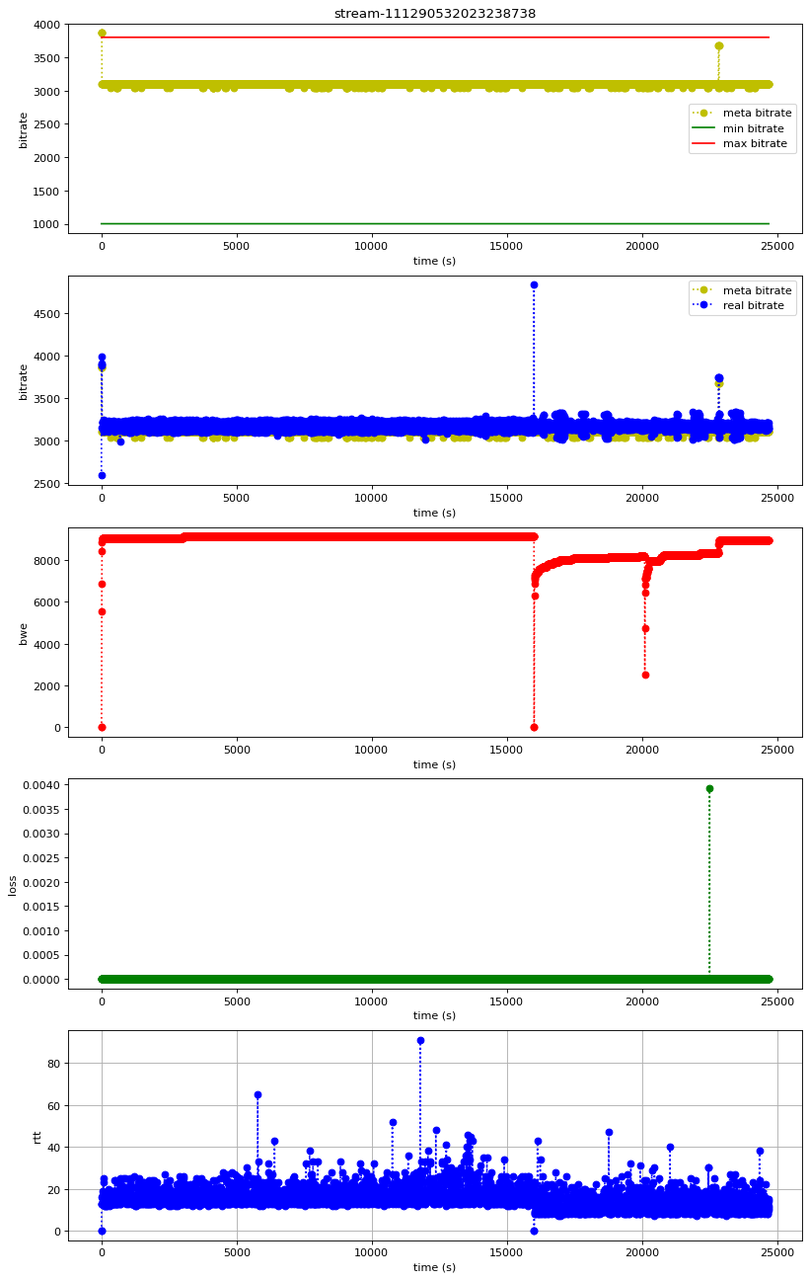

3、传输能力足够,固定式码表限制了画质提升

bwe 高达 8Mbps 以上,而 max bitrate 才 3Mbps 左右

picture.image

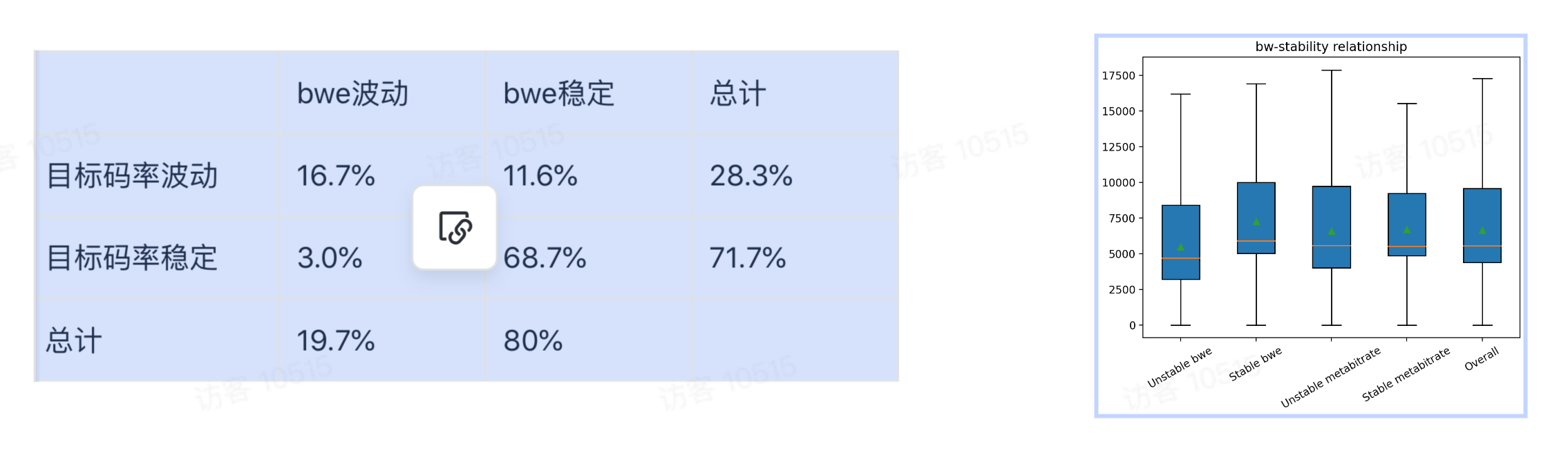

我们还量化识别了问题类型在全部数据集中的重要程度情况:

  • bwe 波动较普遍(19.7%),且 bwe 波动几乎都会引起目标码率波动

  • 目标码率波动更普遍(28.3%),但不一定是由 bwe 波动引起的

  • 在低带宽场景下更容易产生 bwe 波动

picture.image

白盒测试复现问题及根因分析

我们选取了 典型的非稳态网络场景进行上述问题复现实验,并对算法内部原理进行分析,发现:

在非弱网比如只是 rtt 较小范围(150 以内)抖动的网络场景下,VolcEngineRTC TCC 带宽估计算法中,delay_based_bwe 部分,trendline estimator 对时延信号太过敏感,经常误判弱网,导致周期性下调估计的带宽值,从而降低了带宽利用率。

具体分析过程如下:

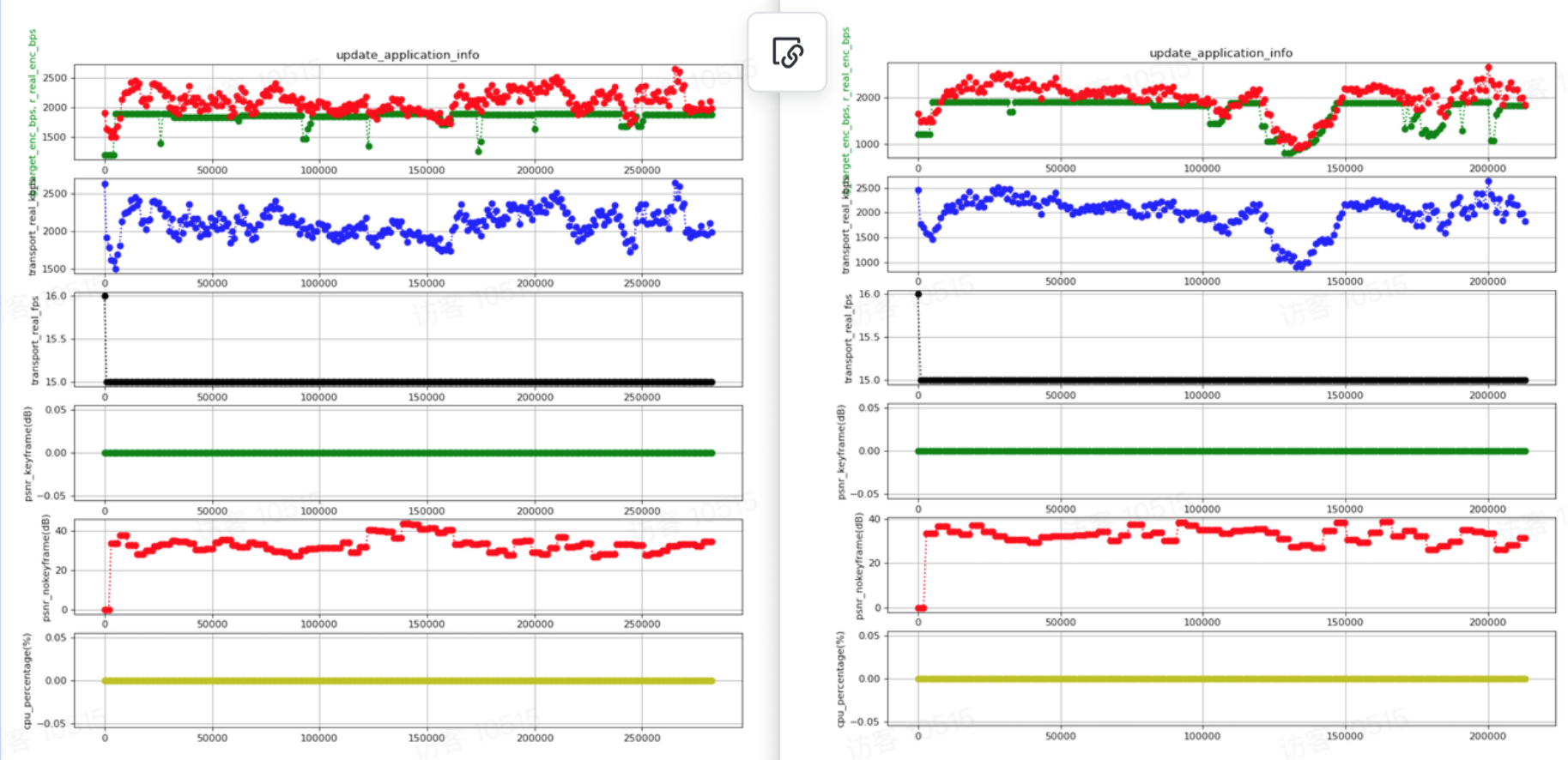

首先是复现问题场景,这里举例 2 个场景来说明。4Mbps 带宽+时延波动场景(左图)的实验表现和前面线上埋点(5 秒级别)的波动现象吻合,当 bwe 波动在码表范围内,该测试场景复现了线上 bwe 波动的问题场景;带宽泊松波动场景(右图)周期性波动问题复现更加明显。

picture.image

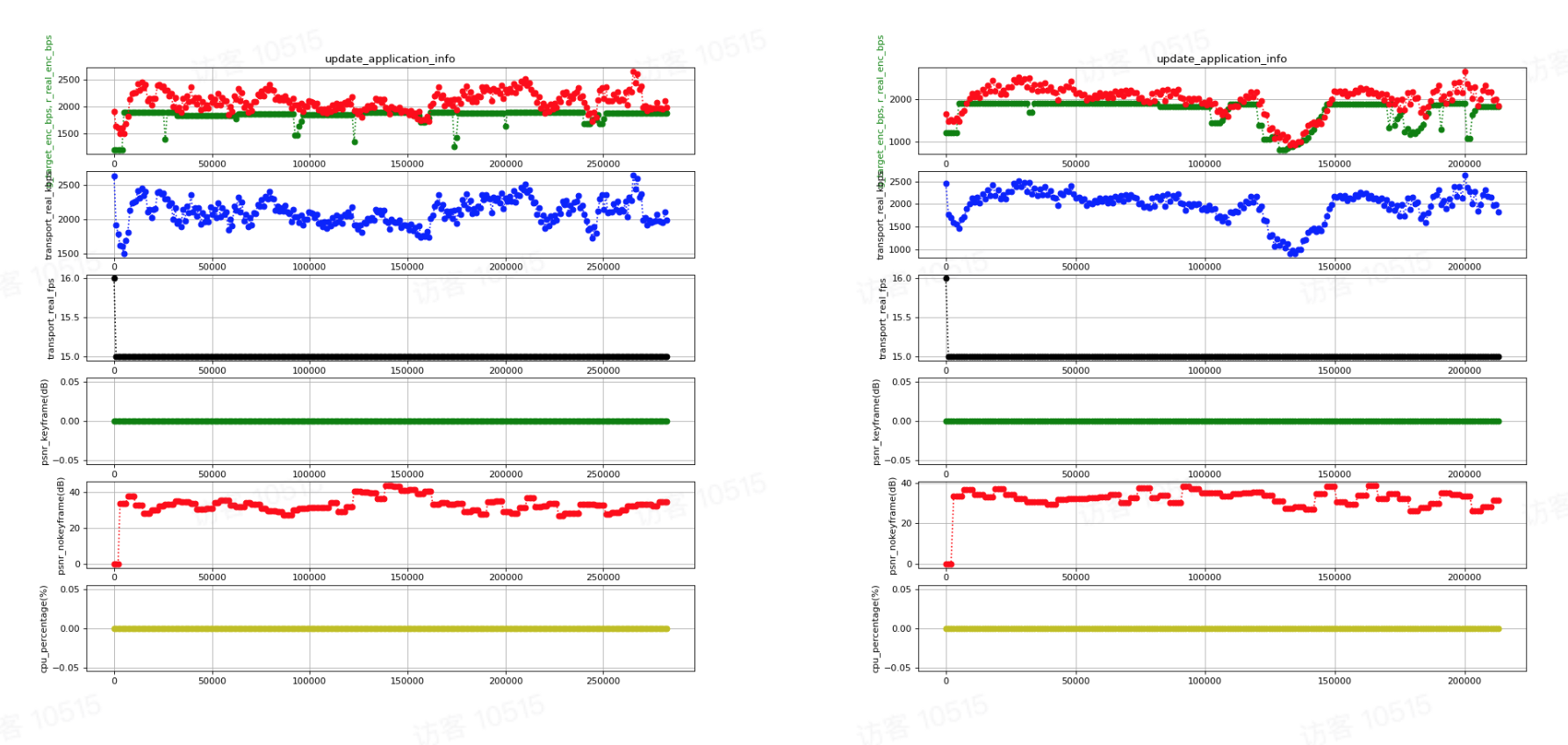

2 张图合二为一:

picture.image

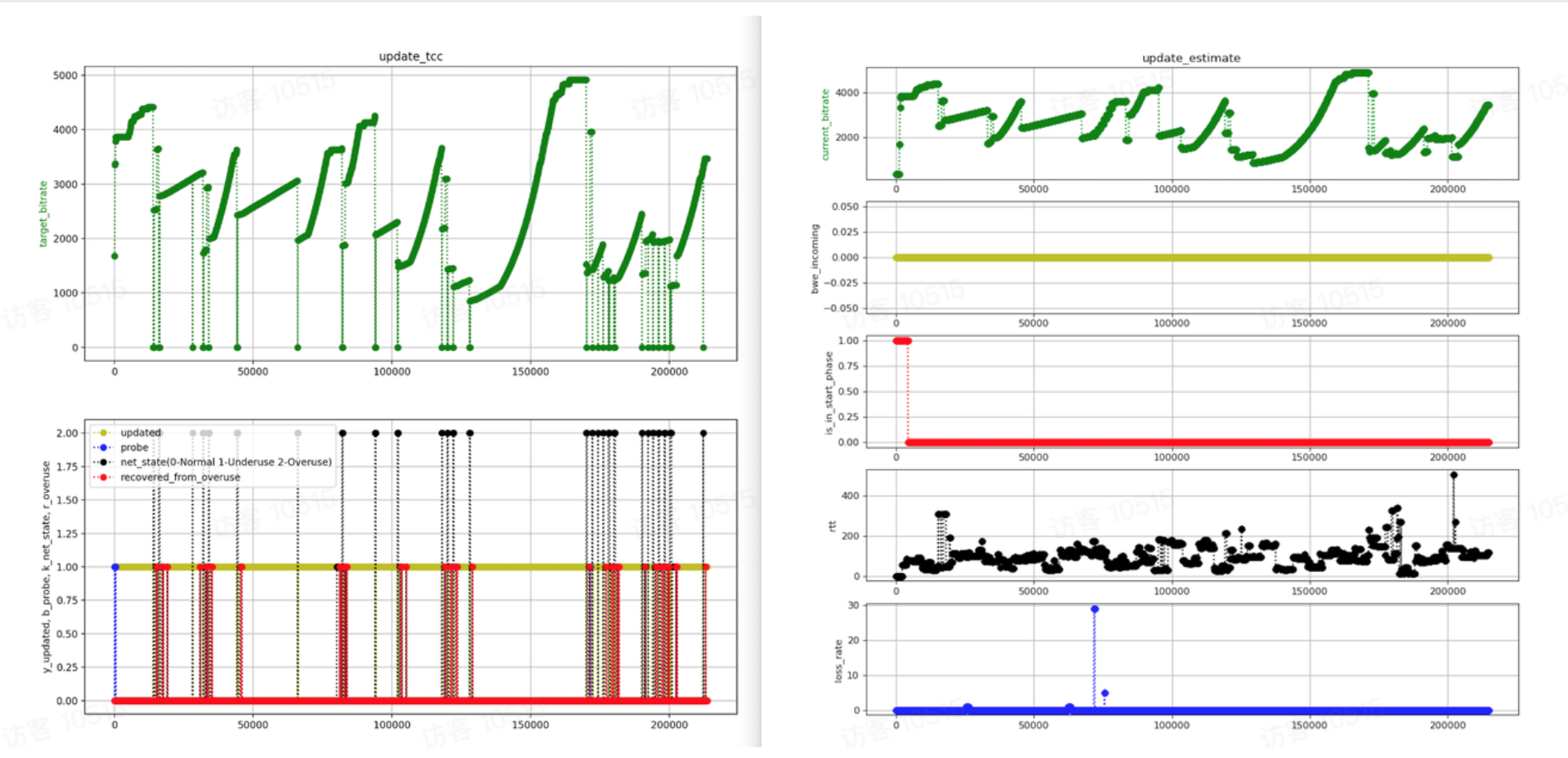

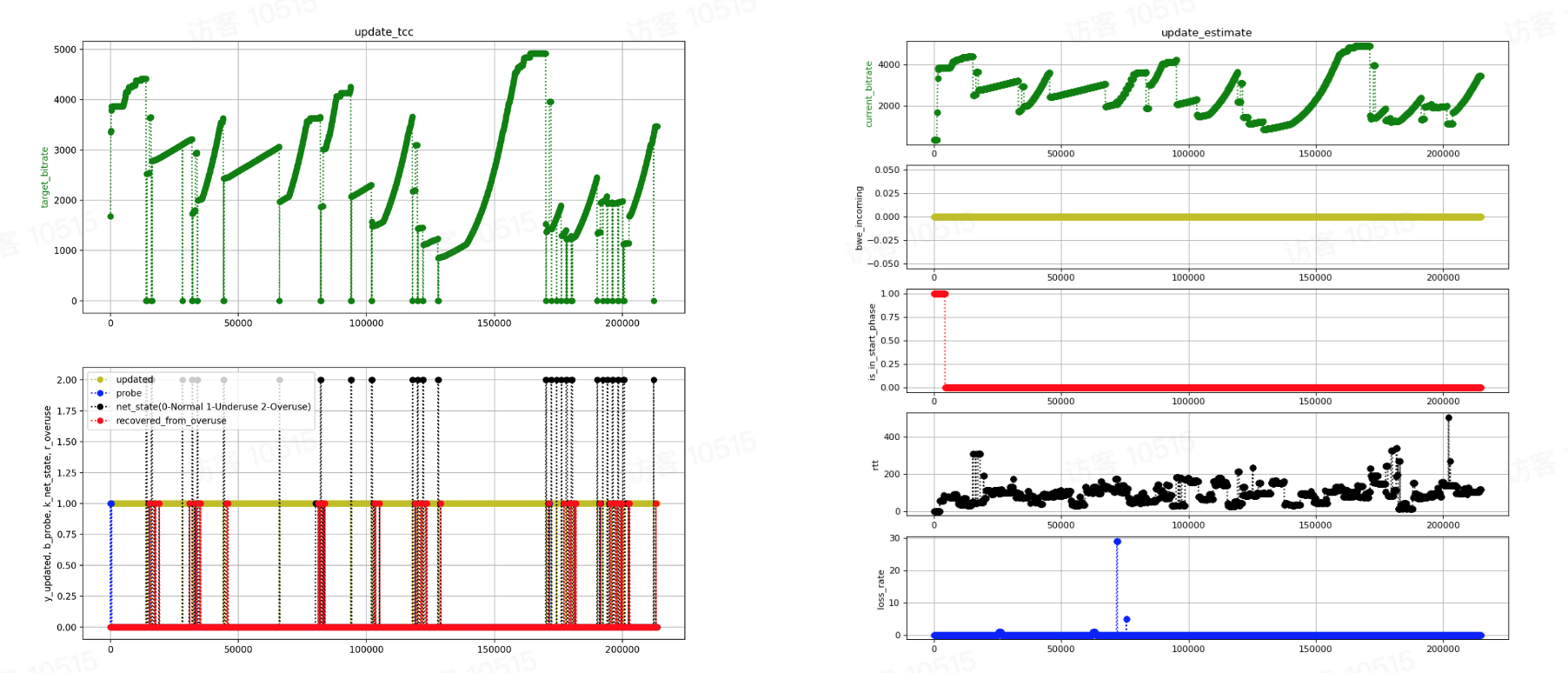

其次,进行问题根因定位。bwe 波动的根因在于算法频繁置位 overuse (左图)来降低所估计的带宽,而 overuse 的判别逻辑在 delay_based_bwe 部分,trendline estimator(基于趋势线的时延估计器)这里把时延抖动误判成了弱网(注:误判是指实际的 rtt 和丢包情况均不表现为弱网特征,如右图的子图 4 和子 5)。

picture.image

3 张图合二为一:

picture.image

解决方案

带宽估计算法

1、调优已有 VolcEngineRTC bwe 算法模型参数

无须写代码、等待发版周期,以最快速度缓解问题

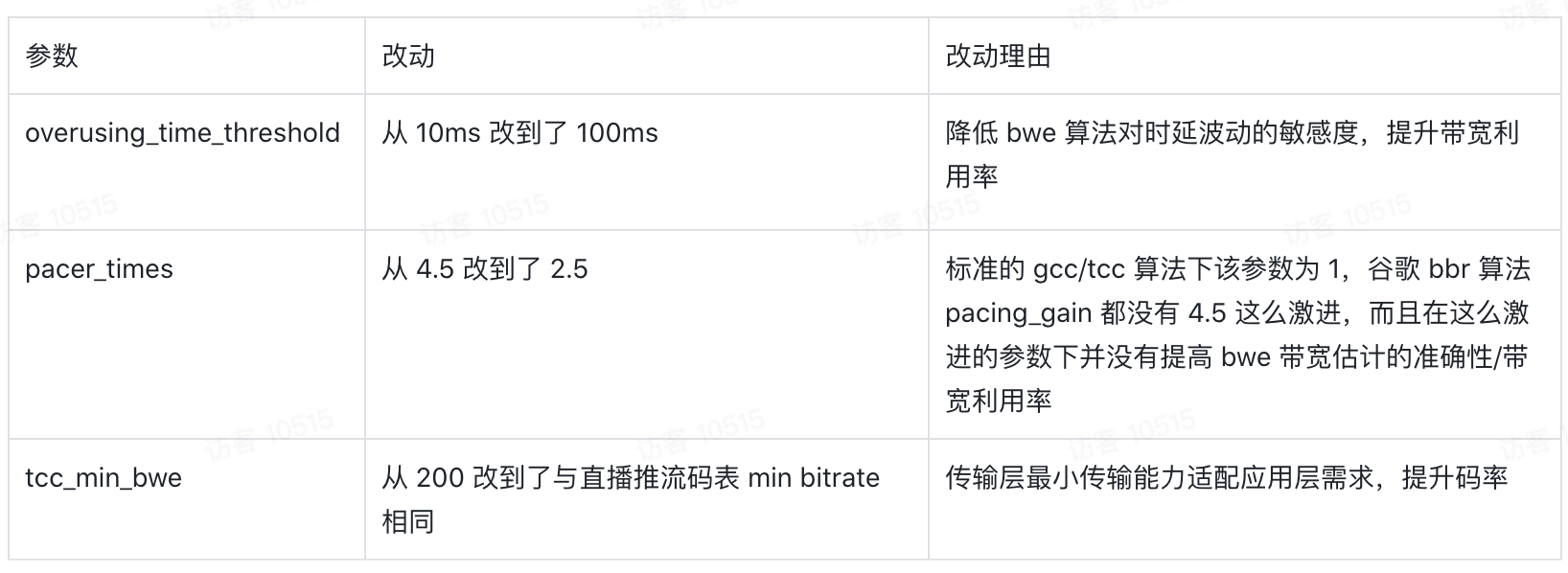

我们梳理了 VolcEngineRTC 代码逻辑以及 bwe 算法参数。好处是可以很方便的通过线上配置直接修改做实验,但是缺点是参数太多、调参太耗费精力且很大可能是收益非常有限(理论上参数的默认值应该就是一个推荐的最优值了),最终我们决定先凭借经验挑选了几个关键参数作为一期方案优化,离线验证调参的收益后就开展一期方案线上 AB 实验,期间也为我们留下了相对充足的时间去做后期优化。

picture.image

2、Beyond VolcEngineRTC bwe 算法,进行线上问题模式检测与 bwe 模型纠正

最小化对 VolcEngineRTC 代码/bwe 算法模型的入侵修改,同时达到解决问题的目的

我们在 bwe 算法之上,引入周期性震荡场景识别及平滑策略,以改善带宽估计的准确性、提升带宽利用率,进而提升视频画质。

码控算法

1、解耦码控算法与带宽估计算法

在原来 RTM 推流的架构下,没有单独的码率控制算法,码控的上下界由 LiveCore 的码表决定,在上下界之间如何变化则完全是由 VolcEngineRTC bwe 算法决定。

上述架构存在以下 2 个问题:

A. bwe 算法的问题会直接体现在码控层面,e.g. 前面的问题类型(bwe 震荡波动几乎一定会引起码率震荡波动,进而导致画质问题,e.g. 业务方反馈的推流码率突降导致画面模糊的问题)

picture.image

B. 码控算法很好地利用了 VolcEngineRTC 弱网感知优势,却忘记了利用 VolcEngineRTC 的强网感知优势,e.g. 当带宽估计值超过码表码率上界时,还可以超越码表上界再进一步提升码率(非中国区码表上界比中国区低很多),从而提升画质。

因此,我们将传输层的 bwe 算法和应用层的码控算法进行了解耦。在 RTM SDK 层面设计实现单独的码控算法,可以更加灵活的根据业务场景/需求设计码控策略。

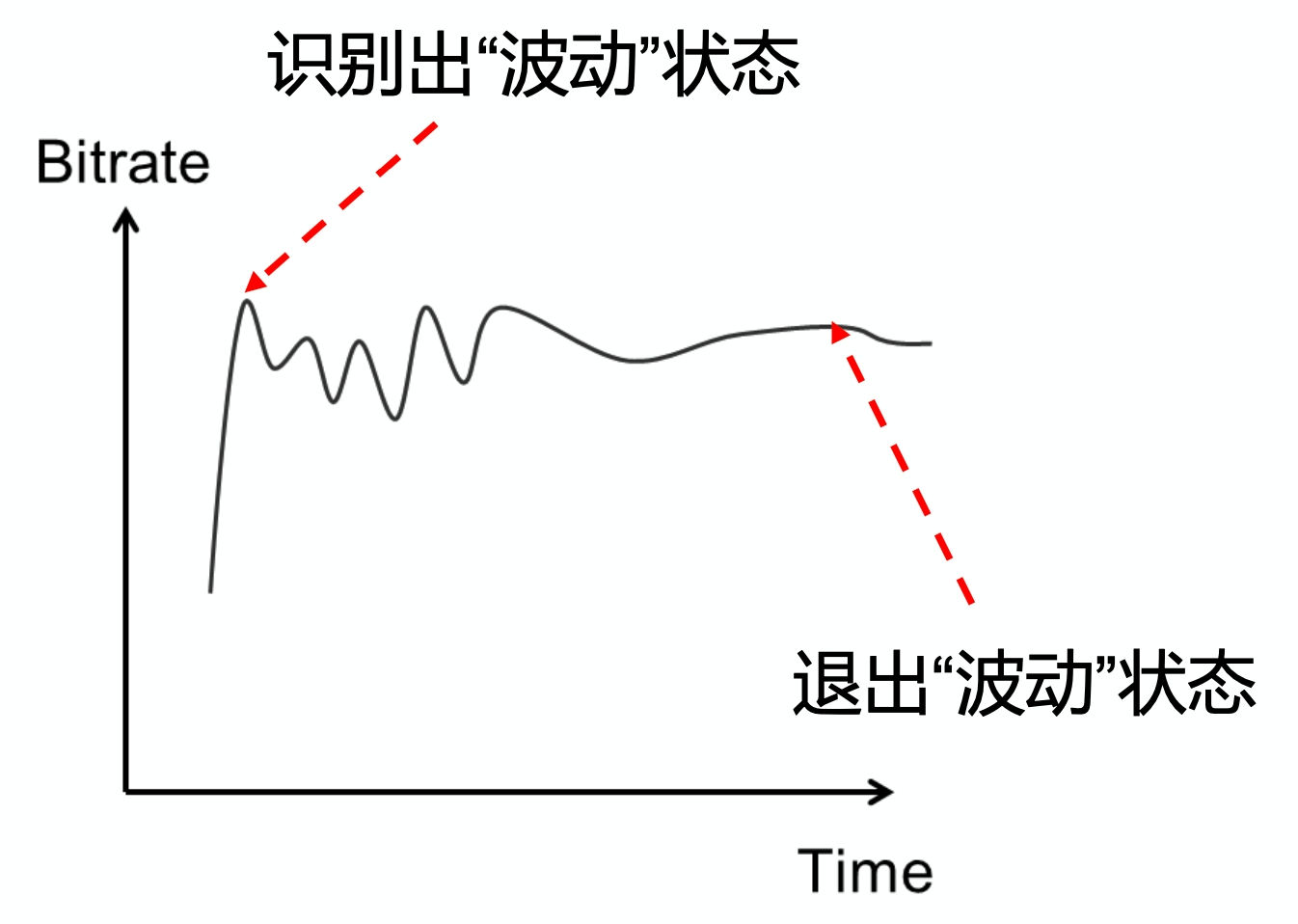

2、目标码率波动在线识别和平滑策略

与 bwe 算法的震荡波动识别和平滑思路类似,设计在线检测算法识别码率周期性波动并进行码率平滑。码控算法不一定要听从 bwe 算法,因为 bwe 算法也可能误判,此外,非实时通讯的直播场景下,秒级的端到端延时、推流拉流均有 buffer 情况下,不一定要立即响应带宽的波动,码控算法可以选择性的在清晰度和流畅度(卡顿)之间平衡,根据线上实验用户体验偏好进行迭代。

picture.image

算法优化离线效果评估

在有限的测试场景下:

弱网场景

  • bwe 波动识别与平滑方案开启 vs 该方案关闭

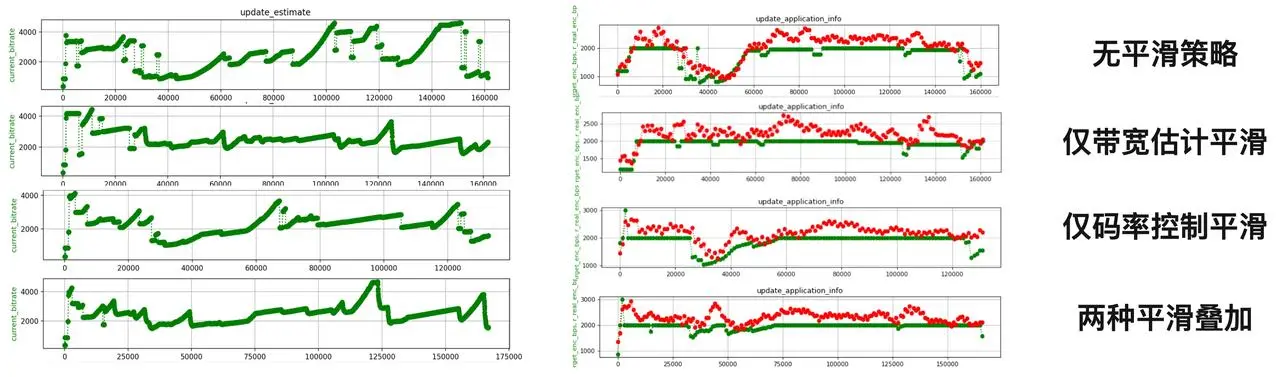

bwe 波动识别与平滑方案对 bw、rtt 抖动场景的 bwe 进行了有效的平滑,特别是 rtt jitter 场景下有效去除了部分不必要的码率下调,有约 10% 的码率收益;

  • 码控码率波动识别与平滑开启 vs 该方案关闭

码控优化点 2 即使在 bwe 波动识别与平滑方案关闭的情况下也可平滑一定的网络震荡(特别是 bwe 波动场景下);码控优化方案整体在强网下 PSNR 有约 6% 的收益(720p);

  • bwe 波动识别与平滑方案叠加码率波动识别与平滑效果

两者无冲突,在带宽剧烈波动场景下叠加生效有带宽利用收益;

强网场景

相比对照组无负向效果,以上实验中拉流侧均未出现卡顿。

picture.image

综上,在有限测试场景下,bwe 波动识别与平滑方案在 rtt jitter 场景有更明显的码率收益,而码率波动识别与平滑方案在 bwe jitter 场景有明显的画质收益,两者叠加在两种场景下均有较好的码率收益。

优化结果

目前为止,我们的 RTM 方案在抖音已经落地以及完成放量,在抖音的指标收益主要在主播人均被看播时长/被关注/被评论显著正向,拉流音频/视频卡顿 -22.2%/-7.8%,端到端延迟 -1.6%。
