高性能多维分析表格实现原理剖析

VTable 是 VisActor 可视化体系中的表格组件库，基于可视化渲染引擎 VRender 进行封装。 VTable 以其优异的性能表现，丰富的可视化能力，迅速得到大量用户的认可。同时也有大批开发者对其实现原理感兴趣，我们将撰写一系列文章来进行详细介绍。

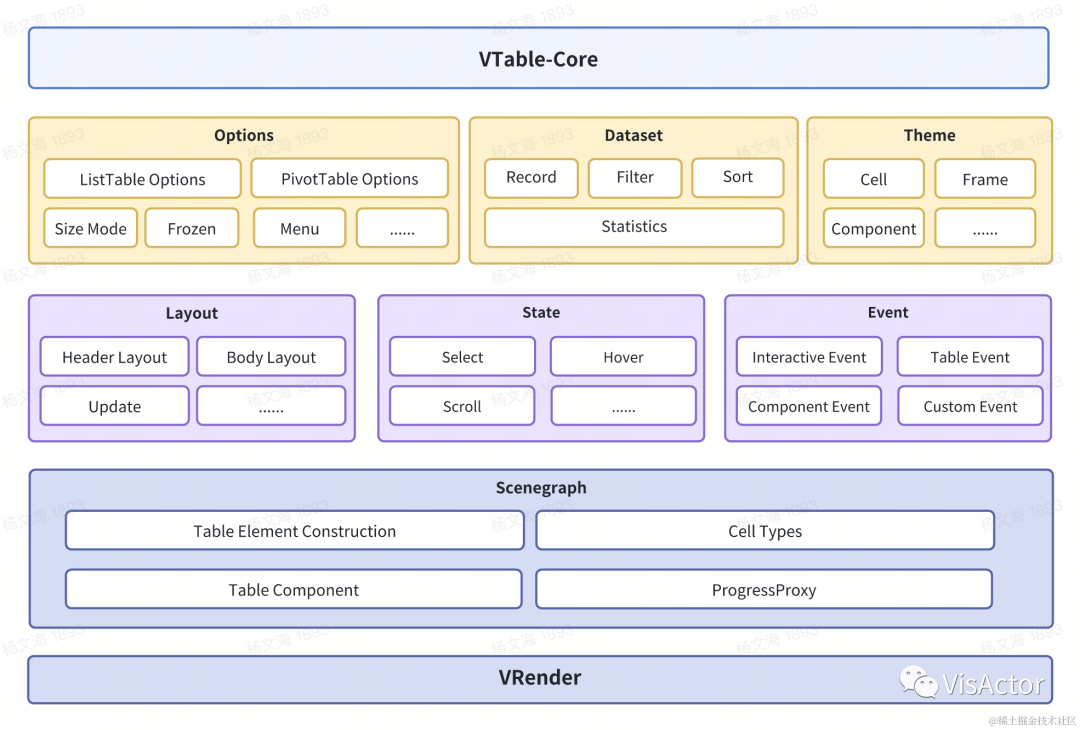

本篇文章介绍一下VTable的架构设计和底层实现。

Options

Options 是用户传入的表格配置，用来描述表格的结构、内容和样式。 Options中主要有以下几类配置：

• 列表配置：列表的表头配置，转置配置，以及列（行）对应的单元格类型等
• 透视表配置：透视表行列表头配置，指标所在位置，以及指标对应的单元格类型等
• 表格宽高相关配置：表格长宽方向的显示模式（依内容自动宽高、适应容器等），表格的默认宽高等
• 表格状态相关配置：表格的冻结、排序等状态
• 表格组件相关配置：表格的标题、菜单、滚动条等组件配置

详细的 Options配置可以参考VTable配置文档 https://www.visactor.io/vtable/option/

Dataset

用户通过 Record将数据传入传入，除了原始数据外，用户还可以通过配置 Filter自定义数据的过滤规则，以及通过配置 Sort定义数据在表格中的显示顺序；在透视表中， Satistics模块可以对数据进行数据统计，依据用户的配置计算相应的小计、总计、平均等统计信息。

详细的数据统计相关配置可以参考VTable配置文档 https://www.visactor.io/vtable/option/PivotTable#dataConfig

Theme

Theme模块管理表格的全局样式，通过 Theme模块可以配置表头单元格和内容单元格的样式（背景、边框、文字样式等），也可以配置表格整体的边框、圆角、阴影等，还可以配置菜单、标题、滚动条等表格组件的样式。

详细的主题相关配置可以参考VTable配置文档 https://www.visactor.io/vtable/option/ListTable#theme

Layout

Layout模块负责表格的整体布局，包括通过配置生成行列表头，分配单元格的行列号等任务。

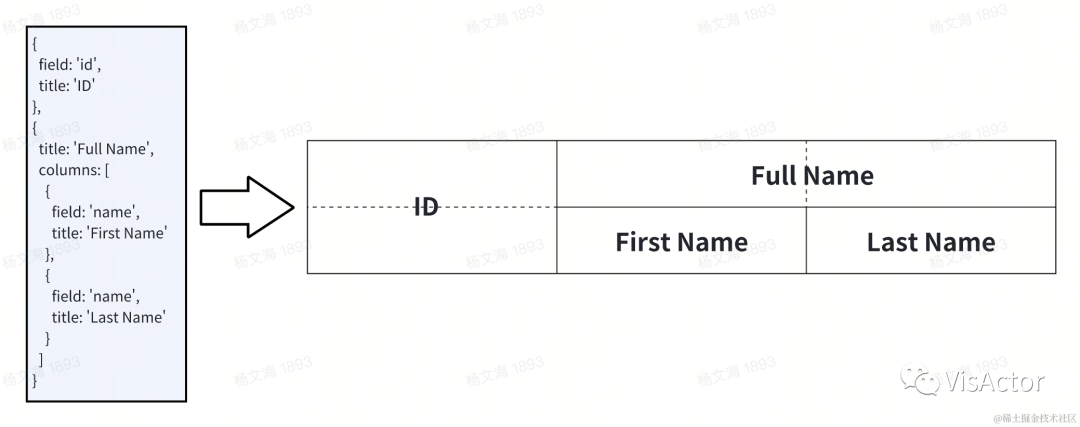

在ListTable中， Layout分析 columns配置，生成表头单元格信息；在PivotTable中， Layout分析 columnTree ， rowTree ， columns ， rows配置，生成行列表头单元格信息；表头单元格的合并信息也在此时产生，以下图为例，由于其中 Full Name列配置了多级标题，因此同级的 ID列表头为上下两个单元格合并， Full Name列的上层表格为左右两个单元格合并：

在表头单元格信息生成后，表格整体的行列信息（表头区域的行列范围、内容区域的行列范围等），以及表格中每条数据对应的单元格行列坐标也由 Layout模块计算得出。

一些布局结构更新操作（树形结构折叠展开，拖拽改变行列位置等）， Layout模块会更新表头，表格整体的行列信息和数据对应的单元格行列坐标，随后通过 Scenegraph模块更新相应的单元格节点。

State

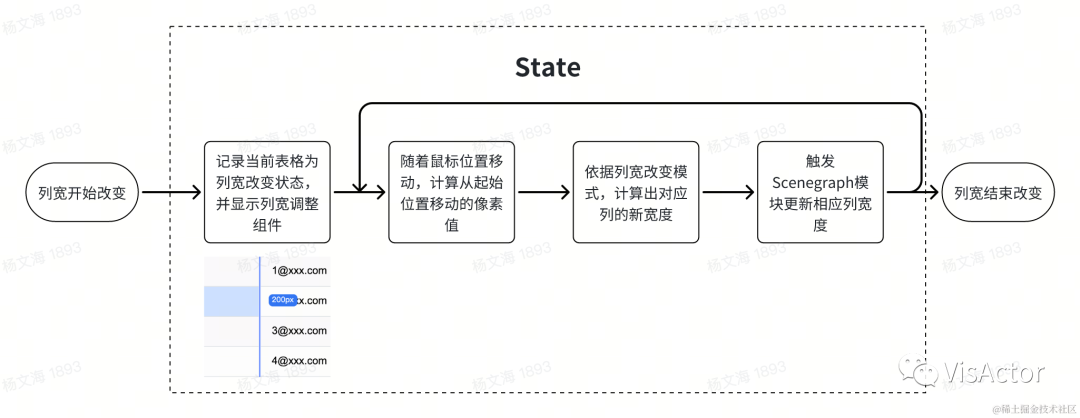

State模块管理者表格当前的状态，包括冻结、选中、hover、滚动等等的表格状态。在状态改变时， State模块会处理相关的变更信息，改变保存的表格状态，并触发 Scenegraph模块的更新，改变相应的单元格节点内容与样式，进而改变画面中表格的展示形态。以列宽改变交互为例：

Event

Event模块负责表格中监听和触发事件，表格内监听的交互事件会触发 State模块相应的状态更新，部分表格的状态的更新也会通过 Event模块触发表格定义的事件类型。其中 Event模块管理事件主要分为三类：

• 交互事件： Event模块会监听VRender图元的交互事件，并触发相应的表格交互事件（ MOUSEMOVE_CELL, CLICK_CELL, MOUSELEAVE_CELL等），供表格内部模块以及用户监听使用。
• 表格事件：表格事件是指有基础交互触发的表格相应状态改变时，触发的表格定义的事件，例如单元格选择 SELECTED_CELL，列宽调整 RESIZE_COLUMN，表格滚动 SCROLL，拖拽改变表头位置 CHANGE_HEADER_POSITION等。
• 自定义事件：自定义事件是指表格内组件或用户定义的事件，由定义方按需求触发和监听使用，例如显示菜单 SHOW_MENU，图例点击切换 LEGEND_CHANGE，选择框状态改变 CHECKBOX_STATE_CHANGE等。

Scenegraph

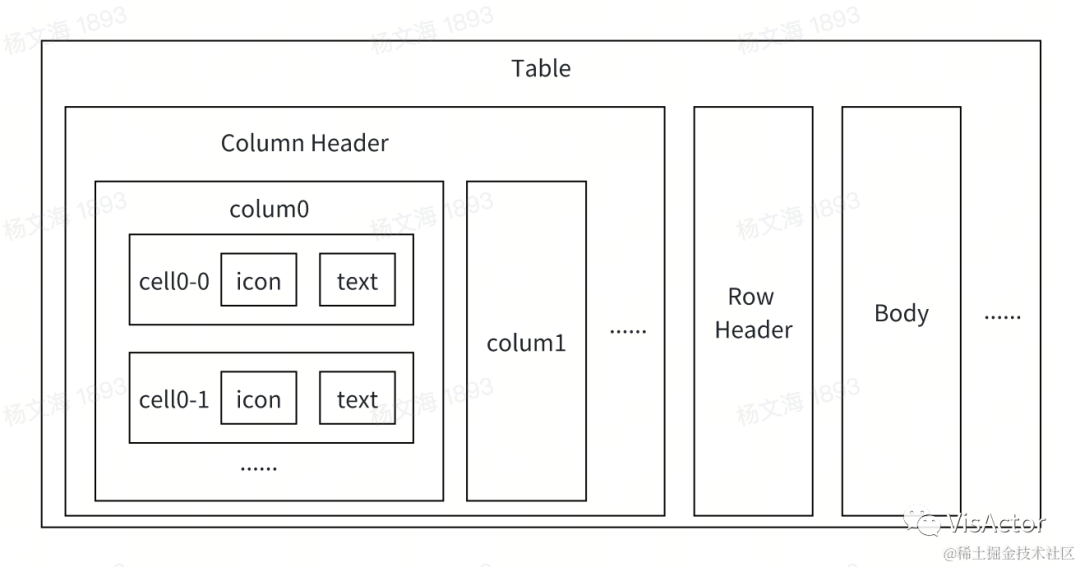

Scenegraph模块负责表格场景节点的创建与更新，表格整体场景节点是基于VRender提供的图元创建的场景树结构，按照表格->表头/内容->列->单元格->单元格内容的组织顺序，一层层构建而成。

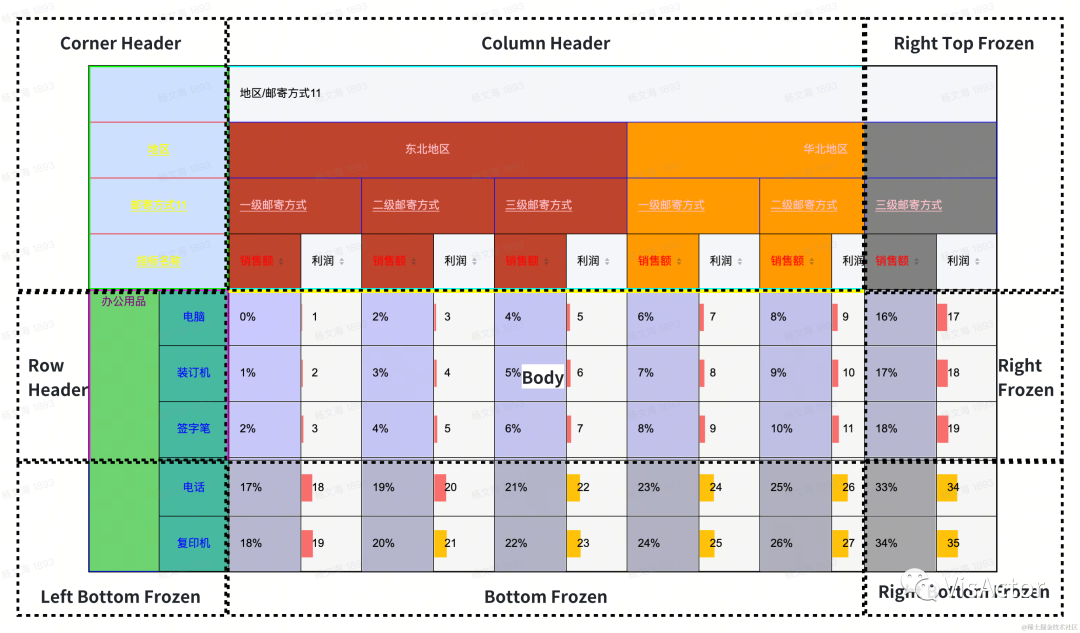

Scenegraph模块将表格分为以下几个区域：

这几个区域所覆盖的单元格行列区域由 Layout模块计算所得，初始化的时候 Scenegraph模块会分别创建这个几个区域的的单元格节点。 Scenegraph模块除了创建单元格节点外，还提供场景节点相关的查询和更新功能，例如通过行列号查找相应的单元格节点，更新单元格节点内的图元树形，添加和删除单元格节点等。

单元格类型

单元格节点会依据当前单元格类型，在单元格中创建相应的图元：

• text/link: text/ link类型单元格中为 Text图元， link类型会有不同的样式及点击跳转交互
• image/video: image/ video类型单元格中为 Image图元， video类型有点击播放交互
• progressbar: progressbar类型单元格为进度图，其中为 Rect图元和 Text图元的组合

• sparkline: sparkline类型单元格为迷你图，其中为 Line图元和 Symbol等图元的组合

• checkbox: checkbox类型单元格为选中框，其中为 Symbol图元和 Text等图元的组合

• chart: chart类型单元格为图表，其中为VChart图表实例

单元格中如果有图标（表头单元格或内容单元格配置icon属性），相应的 Image图元也会创建在相应的单元格节点中。

ProgressProxy

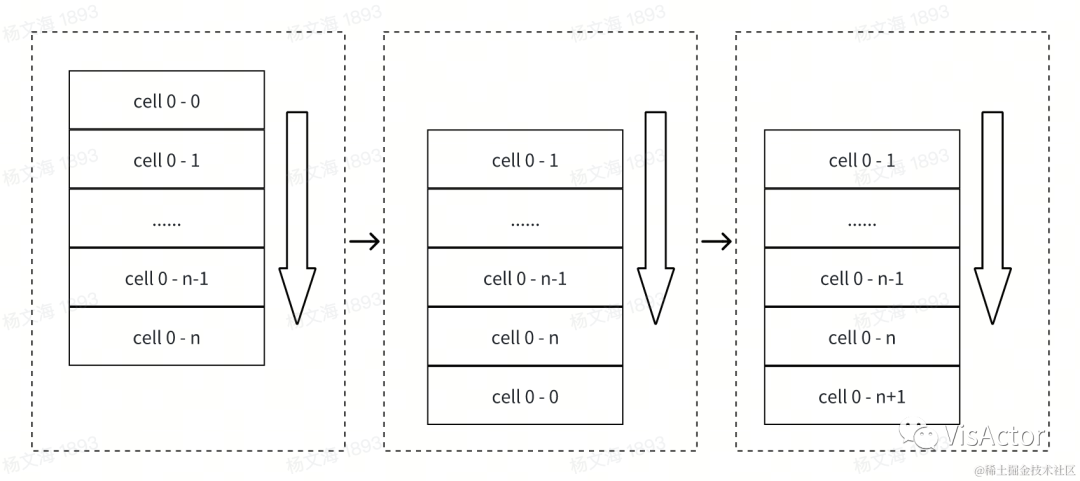

ProgressProxy是 Scenegraph模块中的一个子模块，主要负责大数据量下首屏和交互时的性能优化。 ProgressProxy模块会定义场景节点中维护的行列最大数量限制，以避免超大数据量下，场景节点过多导致的超长创建和更新时间。在首屏加载过程中， ProgressProxy模块会控制节点的创建，首先创建屏幕范围内的单元格，随后异步渐进完成场景节点的创建。在大数据量滚动时， ProgressProxy模块会动态更新场景节点，滚动期间，按照滚动的方向，一部分单元格会更新其在场景树中的位置，并更新单元格内的图元，完成滚动效果。

Render

VTable的底层渲染由VRender实现， Scenegraph模块组织好的场景树会加载到VRender的 Stage中，进行渲染；VRender提供的按需重绘及合并异步渲染能能力，支持了VTable的高性能渲染需求。

VRender参考 https://github.com/VisActor/VRender

初始化

接下来，我们来简单介绍一下VTable初始化一个表格的完整流程：

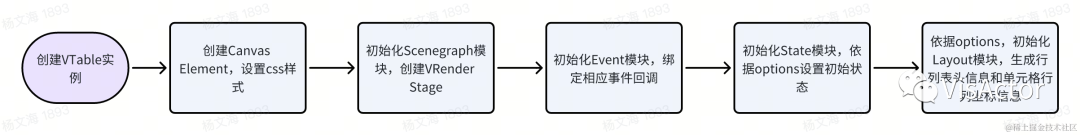

1. 基础模块初始化

第一步，在创建VTable实例后，会初始化各个模块，创建表格渲染的Canvas元素。 Scenegraph模块会创建VRender Stage，用来管理整个渲染过程，并生成基础的场景节点结构； Event模块会绑定表格内使用的交互事件，表格事件和自定义事件； State模块会依据options配置设置表格初始的各项状态。 Layout模块依据options计算行列表头信息，以及表格整体的行列信息，从而得到每条数据对应的行列坐标。

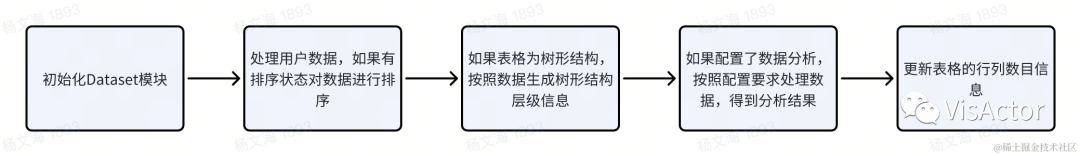

2. 接收处理数据

第二步，数据处理，已经用户配置的过滤和排序规则，处理Record数据。如果有树形结构和数据分析的需求，会进一步处理数据，生成相应的结果信息。完成数据处理后，会更新 Layout模块中的表格行列数目信息。

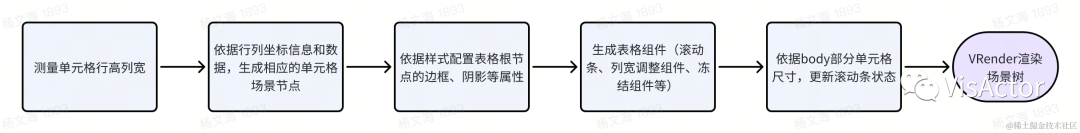

3. 场景节点生成与渲染

第三步，创建场景节点，依据布局结果和数据，生成相应的单元格场景节点。随后会依据样式配置表格根节点的边框等属性，并生成表格配套组件和其对应的场景节点。最后，依据body部分的单元格尺寸，更新相应容器的尺寸和滚动条节点的状态（尺寸、位置）。

完成所有场景节点的创建更新后，VRender Stage开始渲染整个场景树，表格就在Canvas元素中被绘制出来了。

状态更新

我们再以拖拽改变列宽为例，简单介绍一下VTable状态更新的完整流程：

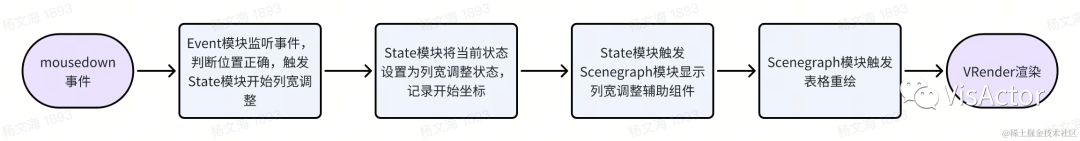

1. 接收mousedown事件，如果鼠标位置在列边缘，则开始拖拽改变列宽。 State模块改变当前状态，并记录初始鼠标位置； Scenegraph模块显示列宽调整辅助组件，并触发表格重绘。

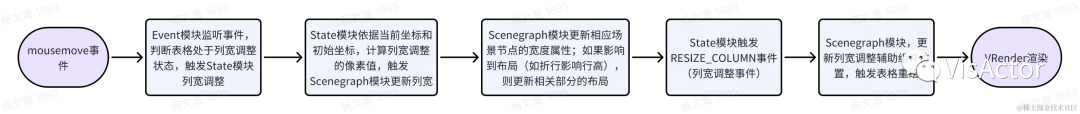

2. 接收mousemove事件，如果在拖拽改变列宽过程中， State模块依据初始鼠标位置和当前鼠标位置，计算新列宽； Scenegraph模块更新相应节点的宽度属性和布局，以及列宽调整辅助组件的位置； State模块触发表格事件 RESIZE_COLUMN， Scenegraph模块触发表格重绘。

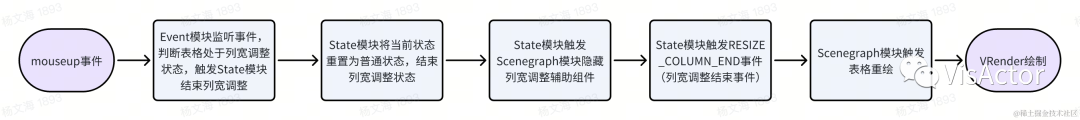

3. 接收mouseup事件，如果在拖拽改变列宽过程中， State模块结束列宽调整状态，并触发 RESIZE_COLUMN_END； Scenegraph模块隐藏列宽调整辅助组件，并触发表格重绘。

联系方式

项目官网：https://www.visactor.io/vtable

微信公众号（通过公众号菜单可以加入微信群和飞书群）：

twiter：https://twitter.com/xuanhun1

今夜无月，期待你点亮星空，感谢Star：

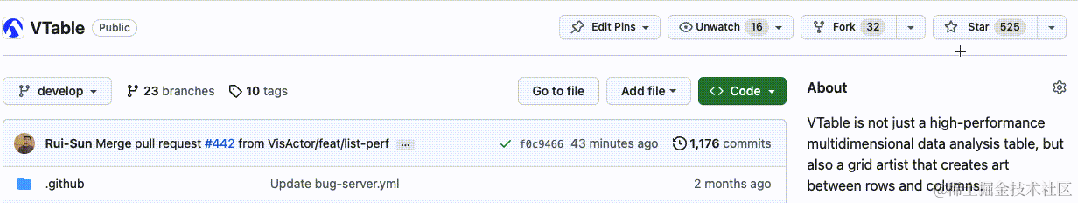

github ：https://github.com/VisActor/VTable
