本文将从 模型背景、模型介绍、模型应用 三个方面，带您一文搞懂 Swin Transformer：屠榜各大CV任务的视觉Transformer模型。

picture.image

Swin Transformer

***********—1

—*********

模型背景

在计算机视觉领域，虽然卷积神经网络（CNN）长期以来一直是主导架构，但近年来，随着Transformer在自然语言处理（NLP）领域的显著成功，越来越多的研究开始探索将Transformer应用于视觉任务的可能性。 这种转变不仅为计算机视觉带来了新的建模方法，还引发了关于两种架构优缺点的深入讨论。

CNN及其变体

卷积神经网络（Convolutional Neural Network） ：

CNN是 一种包含卷积计算且具有深度结构的前馈神经网络，具有强大的图像和序列数据处理能力，广泛应用于图像识别、计算机视觉等领域。

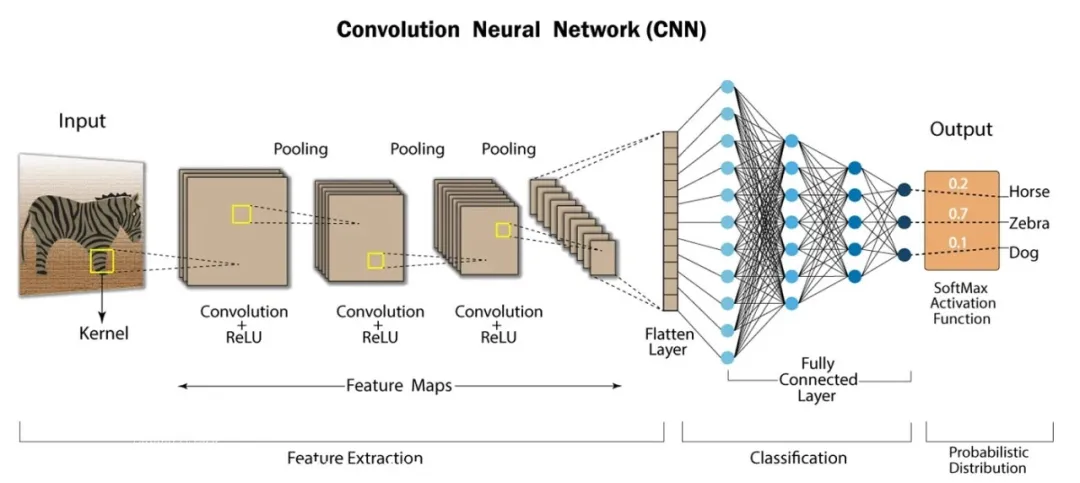

卷积神经网络（CNN）

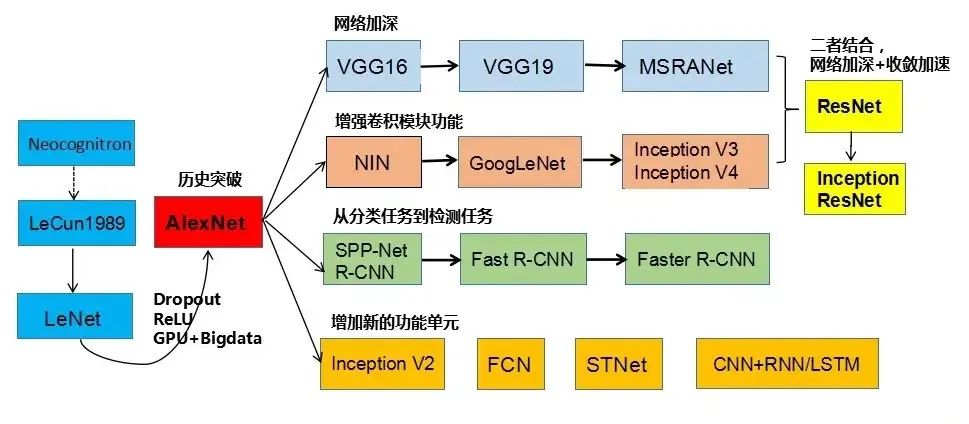

CNN变体：

卷积神经网络的变体和改进模型不断涌现，以下是一些主要的CNN变体：

AlexNet： 这是CNN在计算机视觉领域取得突破性进展的里程碑。它首次在ImageNet大规模图像识别挑战赛上取得了显著成功。
V GG Net： 这是一个非常深的CNN架构，以其简洁而易于理解的设计而闻名。VGG网络通过堆叠多个3x3的卷积核来增加网络的深度。
DenseNet： 这是一种更高效的深度卷积网络，其主要特点是通过稠密连接来连接每一层与其他所有层。
GoogLeNet（或Inception Networks）： GoogLeNet引入了“Inception”模块。这是一种结构更加复杂的卷积网络，其主要特点是通过多种不同尺寸的卷积核来提取图像特征。
ResNet（Residual Networks）： ResNet通过引入残差连接（Residual Connection）来解决深度神经网络中的梯度消失和退化问题。

每种变体都有其独特的特点和优势，研究者可以根据具体任务和数据集的特点选择合适的模型。

picture.image

CNN变体

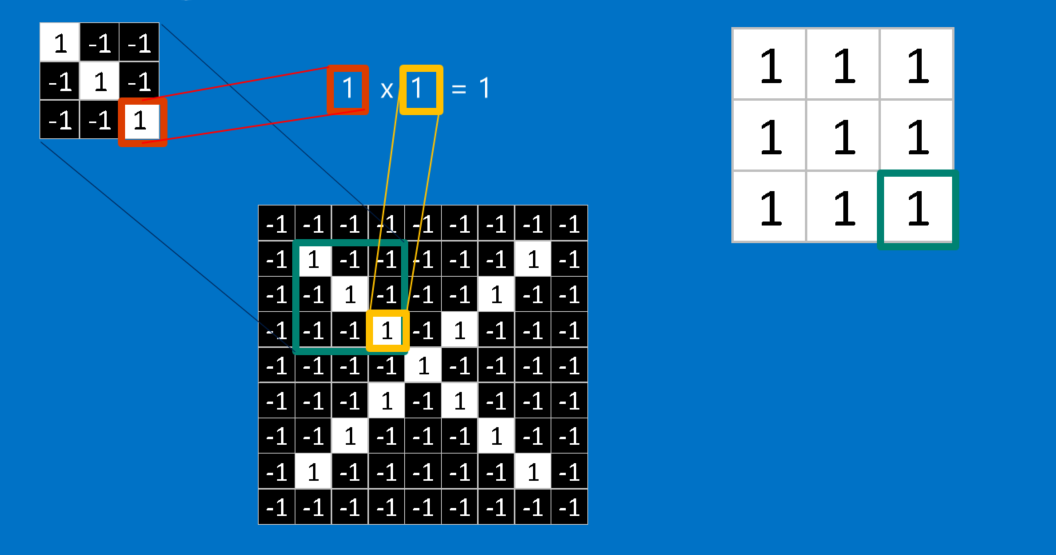

CNN成功的原因：

卷积神经网络在视觉任务中之所以成功，主要归因为以下两点：

有效地捕获图像的局部空间结构信息： 局部感知的方式与人眼观察图像的方式类似，使得CNN能够专注于图像中的关键细节。
通过卷积操作实现特征的层次化提取： 利用卷积操作对图像进行特征提取，通过堆叠多个卷积层，能够逐层提取出从低级到高级、从具体到抽象的特征。

picture.image

CNN卷积实现特征提取

详细了解卷积神经网络CNN： 神经网络算法 - 一文搞懂CNN（卷积神经网络）

****自注意力 + CNN

自注意力补充CNN：

自注意力机制，特别是局部自注意力，可以在CNN的基础上提供额外的上下文信息。在CNN的某些层之后或之间添加，以提供额外的注意力权重。 这样可以指导CNN模型关注图像中更重要的部分，从而提高模型的性能。

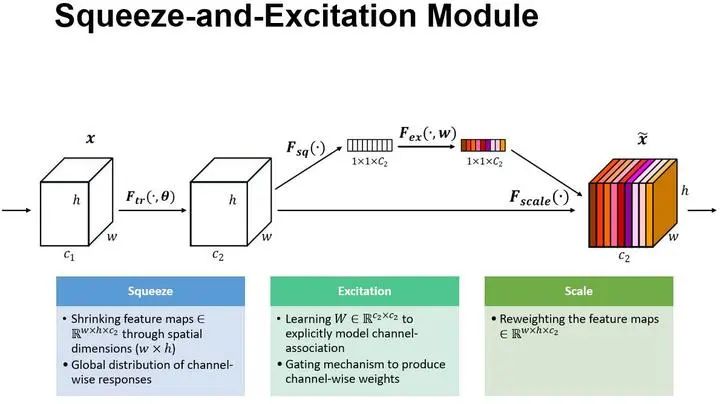

SENet(Squeeze-and-Excitation Networks)：

通过在CNN中引入自注意力机制改进模型的性能。SENet的核心思想是为每个卷积层的特征通道分配不同的权重，以强调重要的特征并抑制不重要的特征。

SENet核心模块

CBAM (Convolutional Block Attention Module)：

结合了通道注意力和空间注意力，可以同时关注“什么”和“哪里”的问题。在CNN的卷积块后添加CBAM模块，可以帮助模型在空间和通道两个维度上关注重要的特征。

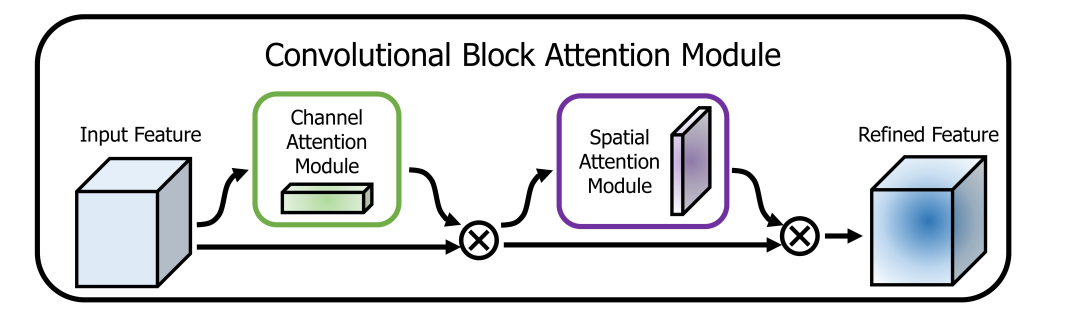

CBAM核心模块

基于Transformer的视觉主干网络

Vision Tranformer（ViT）：

ViT将Transformer架构从自然语言处理领域引入到计算机视觉中，用于处理图像数据。

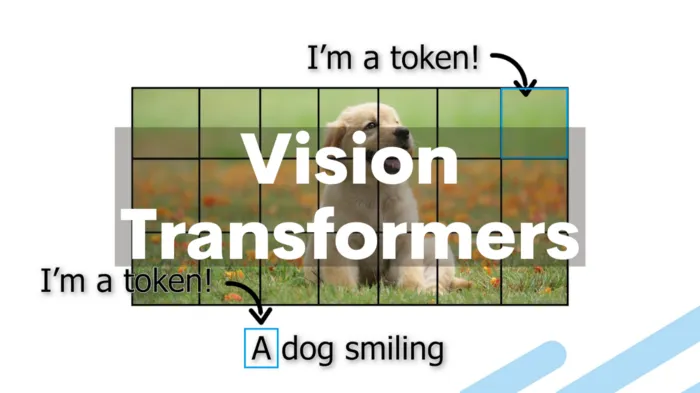

ViT的核心思路是将图像视为一系列图像块（“视觉单词”或“tokens”），而不是连续的像素数组。

picture.image

Vision Transformer

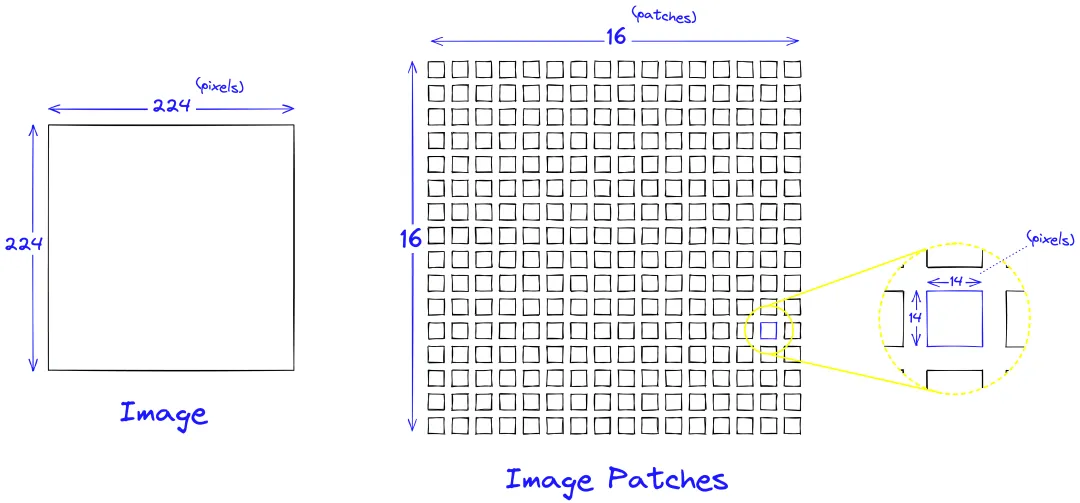

图像块（Image Patches）：

ViT首先将输入图像切分为多个固定大小的图像块（patches）。
这些图像块被线性嵌入到固定大小的向量中，类似于NLP中的单词嵌入。
每个图像块都被视为一个独立的“视觉单词”或“tokens”，并用于后续的Transformer层中进行处理。

图像块（Image Patches）

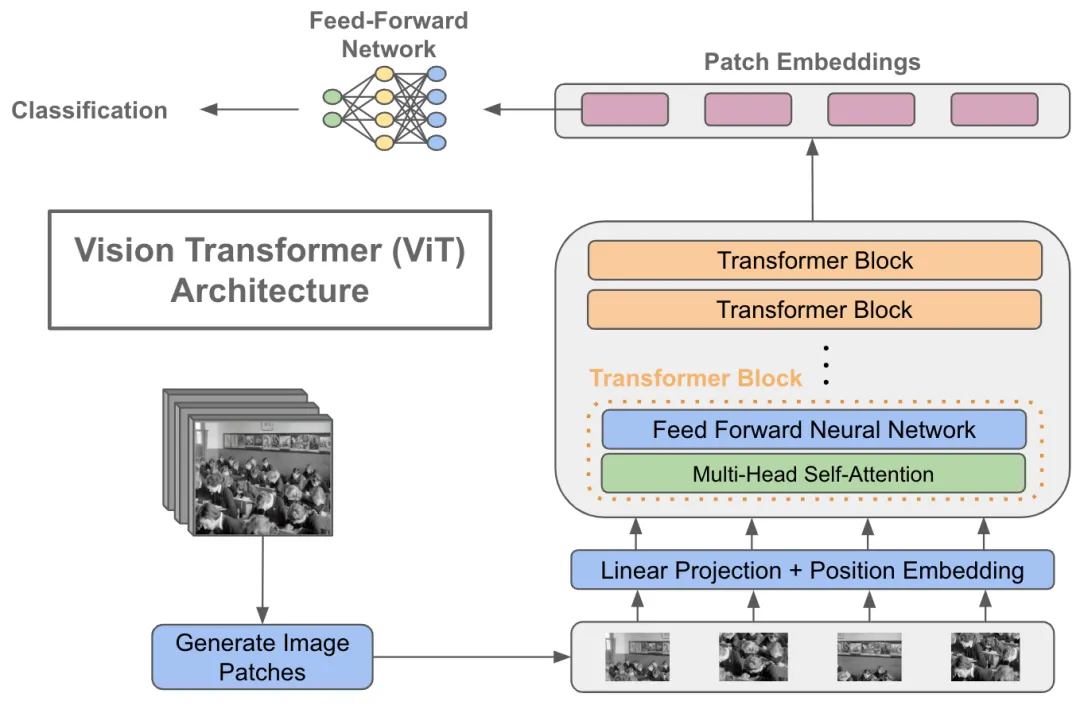

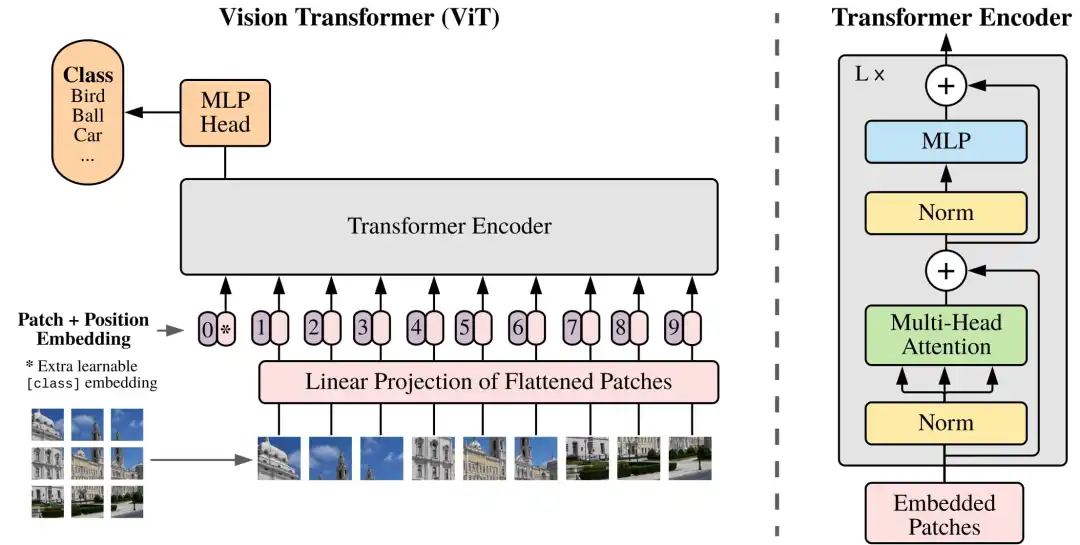

Vision Transformer（ViT）的 架构图：

ViT的架构如图所示：************

ViT 的架构图

Vision Transformer（ViT） 的核心模块：

ViT的核心组件分为5部分：Patch Embeddings，Position Embeddings，Classification Token，Linear Projection of Flattened Patches， 以及Transformer Encoder。

Patch Embeddings： 如上图虚线的左半部分，我们将图片分成固定大小的

图像块patches

（如图左下9×9的图像），将它们线性展开。 2. Position Embeddings： Position embeddings加到图像块中是为了保留位置信息的。

Classification Token ： 为了完成分类任务，除了以上九个图像块，我们还在序列中添加了一个*的块0，叫额外的学习的

分类标记Classification Token。 4. Linear Projection of Flattened Patches： 图像分割为固定大小的图像块（patches）后，将每个图像块展平（flatten）为一维向量，并通过一个线性变换（即线性投影层或嵌入层）将这些一维向量转换为固定维度的嵌入向量（patch embeddings）。

Transformer Encoder： 由多个堆叠的层组成，每层包括多头自注意力机制（MSA）和全连接的前馈神经网络（MLP block）。

ViT的Transformer Encoder

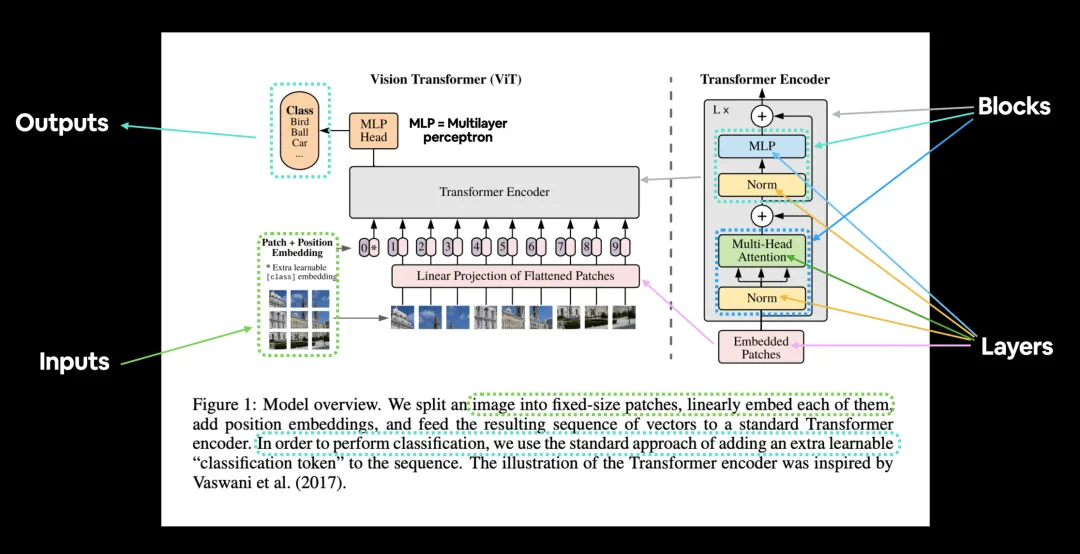

Vision Transformer（ViT） 的工作流程：

将图像分割为固定大小的图像块（patches），将其转换为Patch Embeddings，添加位置编码信息，通过包含多头自注意力和前馈神经网络的Transformer编码器处理这些嵌入，最后利用分类标记进行图像分类等任务。

picture.image

ViT的工作流程

详细了解Vision Transformer： Vision Transformer：视觉Transformer对CNN的降维打击****

***********—2

—*********

模型介绍

Swin Transformer是一种新型的Transformer架构，专为计算机视觉任务而设计。它引入了基于移动窗口的自注意力机制，并采用了层级式的特征表达方式，使得模型在计算复杂度和性能之间取得了平衡。

Swin Transformer

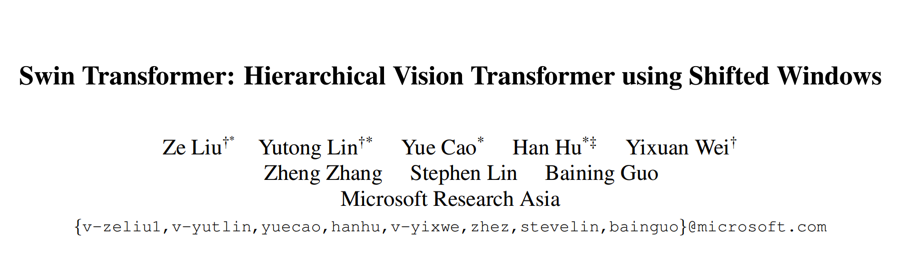

Swin Transformer 模型在论文 Swin Transformer: Hierarchical Vision Transformer using Shifted Windows 中提出。

Swin Transformer：使用移位窗口的分层视觉Transformer

模型思路

Vision Transformer（ViT）的局限：

Vision Transformer（ViT）作为一种将Transformer从语言领域应用到视觉领域的模型，挑战来自于两个领域的差异：

视觉实体的规模变化很大：

在自然语言中，单词的长度和频率都是相对稳定的，但在视觉领域，不同物体的尺寸和比例可能会有很大的变化。

由于ViT将图像切分为固定大小的patches，当物体的尺寸远小于或远大于这些patches时，ViT可能无法有效地提取到有用的特征信息。

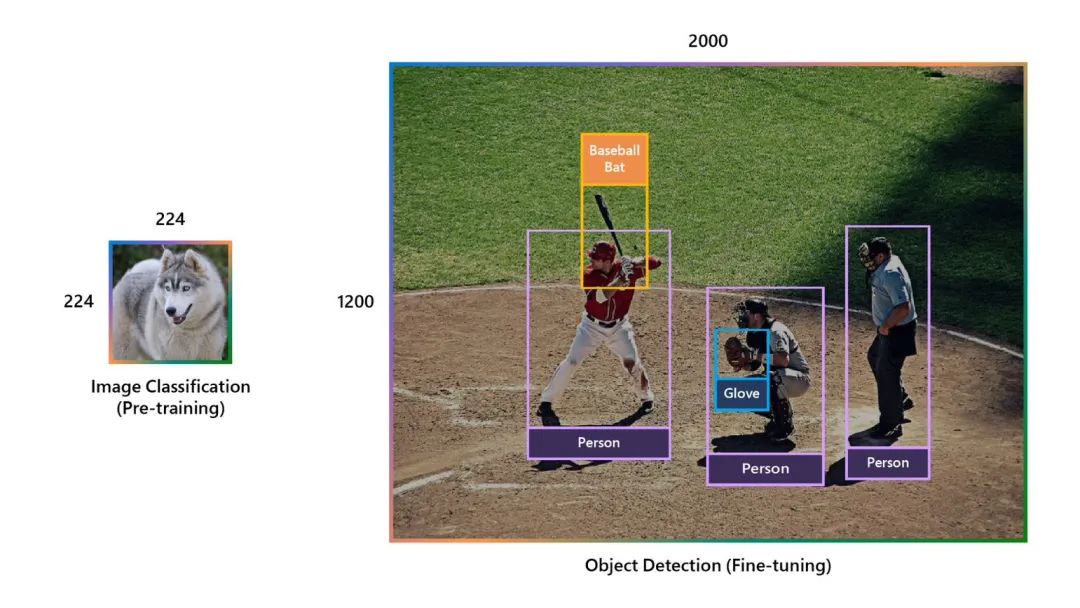

图像中的像素相对于文本中的单词的分辨率较高：

文本数据通常是一维的，而图像数据则是二维的，并且图像中的像素数量通常远大于文本中的单词数量。

这使得ViT在处理图像时需要处理更多的数据，并需要更多的计算资源，导致模型训练变得更加困难。

Swin Transformer的思路 ：

Swin Transformer，一个使用移动的窗口计算的分层Transformer。移位窗口方案将自注意计算限制在非重叠的局部窗口上，同时允许跨窗口连接，从而提高了效率。

核心思路：层次化结构和偏移窗口机制。

picture.image

Swin Transformer

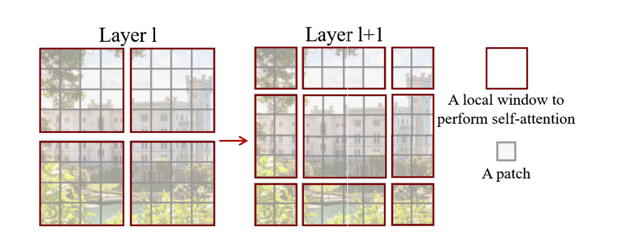

Swin Transformer 偏移窗口机制 ： 解决 ViT 局限一，视觉实体的规模变化很大

Swin Transformer计算自注意力时使用的 偏移窗口机制 ，通过窗口划分发生偏移，形成了新的窗口。新窗口中的自注意力计算跨越了先前窗口的边界，从而在这些窗口之间建立了连接。 Swin Transformer 解决了在视觉实体规模变化很大的情况时，ViT不能有效提取有用的特征信息。

Swin Transformer 偏移窗口机制

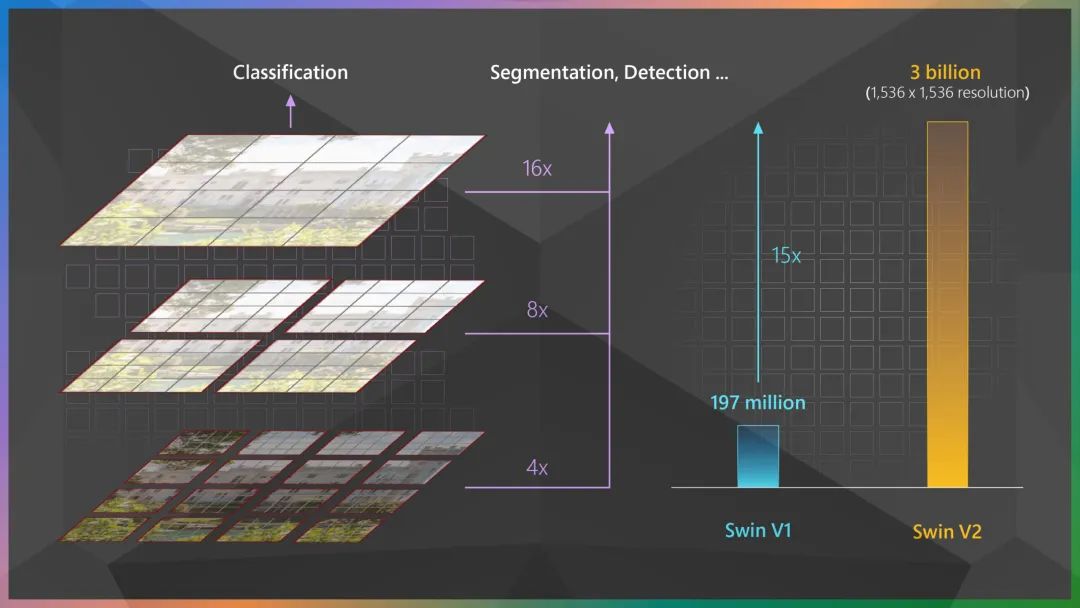

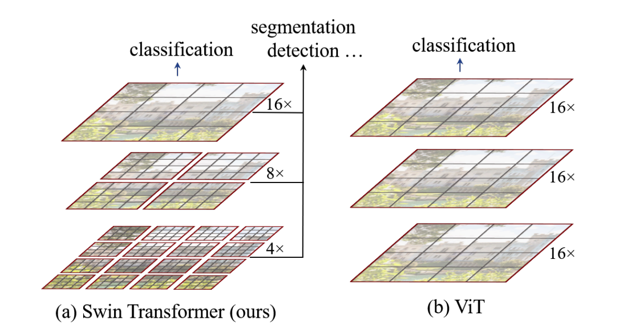

Swin Transformer 层次化结构 ： 解决 ViT 局限二，图像中的像素相对于文本中的单词的分辨率较高

Vision Transformer （ViT）只能生成单一低分辨率的特征映射，全局计算自注意力时复杂度非常高，难以处理高分辨率图像。

而Swin Transform er通过层次化结构，在更深的层中合并图像块（以灰色显示）来构建层次化的特征映射，仅在每个局部窗口（以红色显示）内计算自注意力，大大降低了输入图像大小的计算复杂度，能够高效处理高分辨率图像。

picture.image

Swin Transformer层次化结构

模型架构

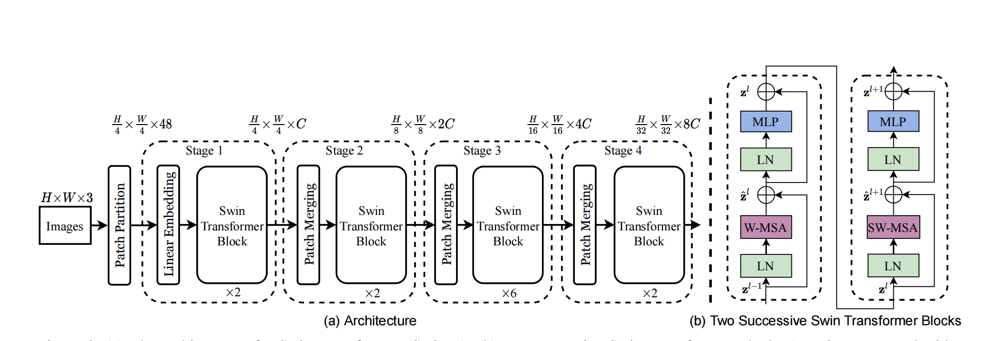

Swin Transformer的 架构图：

Swin Transformer架构通过引入层次化结构和偏移窗口机制，实现了在保持计算效率的同时，增强模型对多尺度特征的捕获能力。 Swin Transformer的架构如图所示：

picture.image

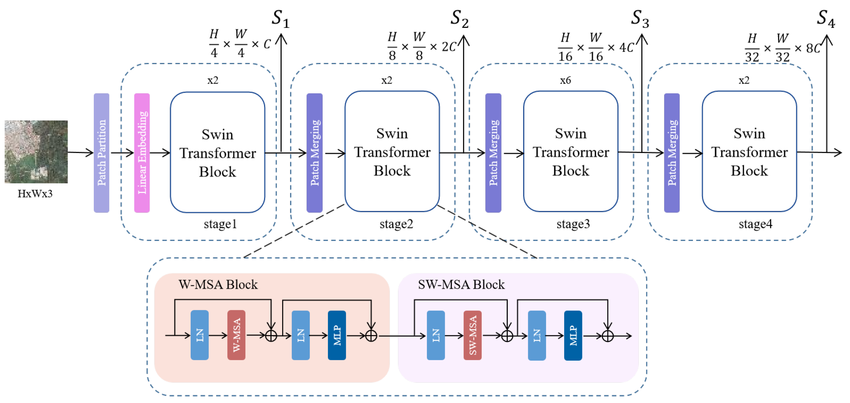

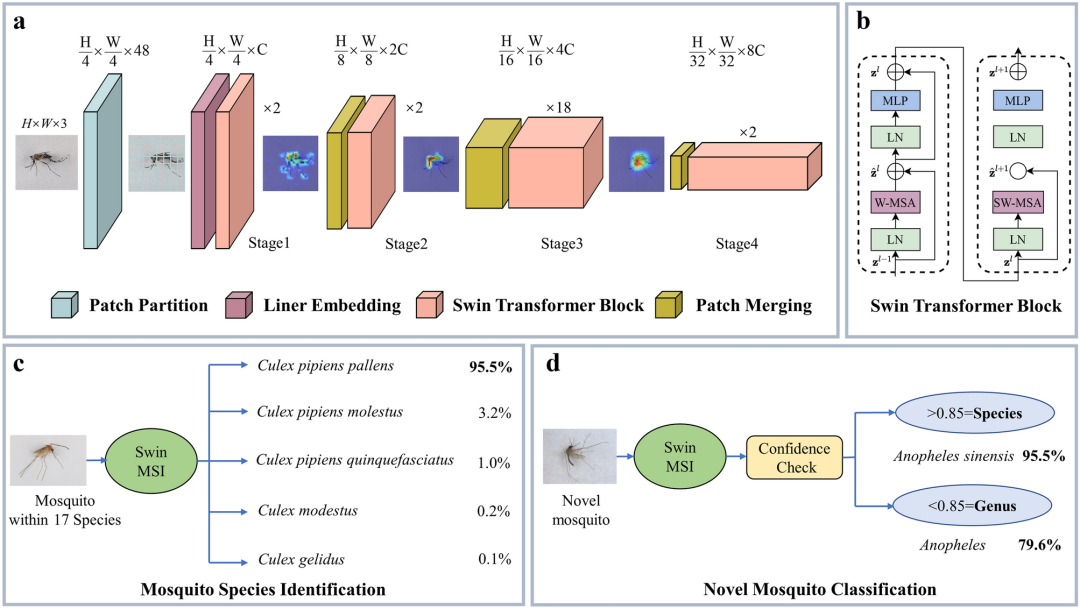

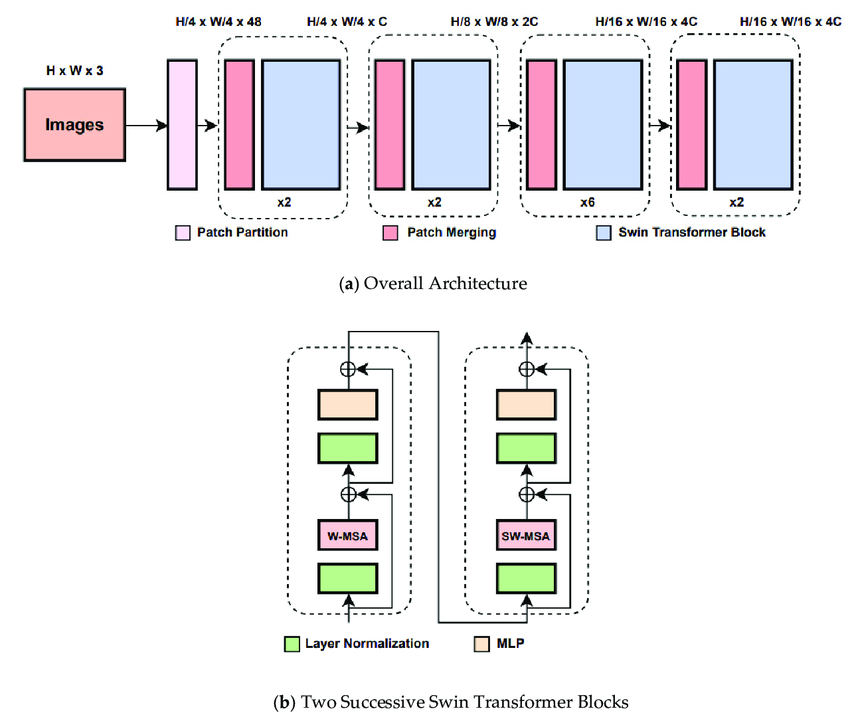

Swin Transformer 的架构图

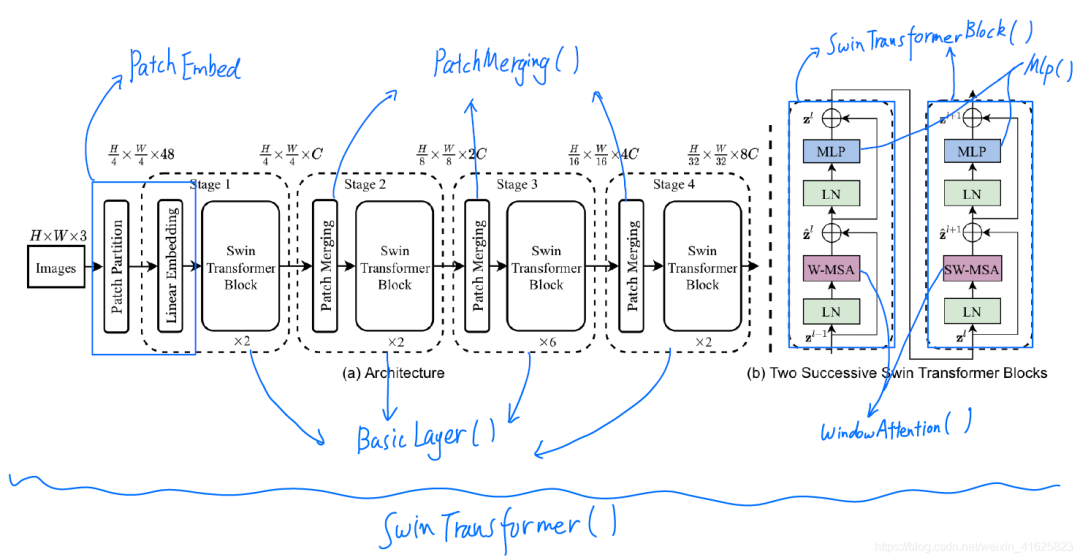

Swin Transformer 的核心组件：

Swin Transformer 的核心组件包括 Patch Embedding（Patch Partition + Linear Embedding），Swin Transformer Block，以及 Patch Merging。

Swin Transformer的核心组件

Patch Embedding： Pacth Partition + Linear Embedding， 这个过程类似于Vision Transformer（ViT）中的patch embedding步骤。
Pacth Partition：Patch分割模块**************** 将输入的RGB图像分割成一系列非重叠的图像块（patches）。
Linear Embedding：线 性嵌入层 将每个patch被视为一个token，并通过线性嵌入层将其原始像素值转换为具有固定维度的特征向量。
Swin Transformer Block：Swin Transformer块

结合了多头自注意力机制和多层感知机。通过堆叠多个Swin Transformer Block，模型能够逐步提取并转换图像的特征。 5. Patch Merging：块合并层通过将相邻的块（patches）合并成一个更大的块，来缩小特征图的尺寸，并在合并的过程中增加通道数，从而构建出层次化的特征表示。

Swin Transformer的核心组件

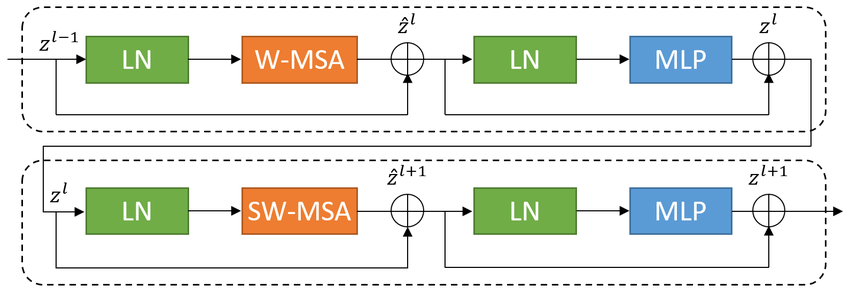

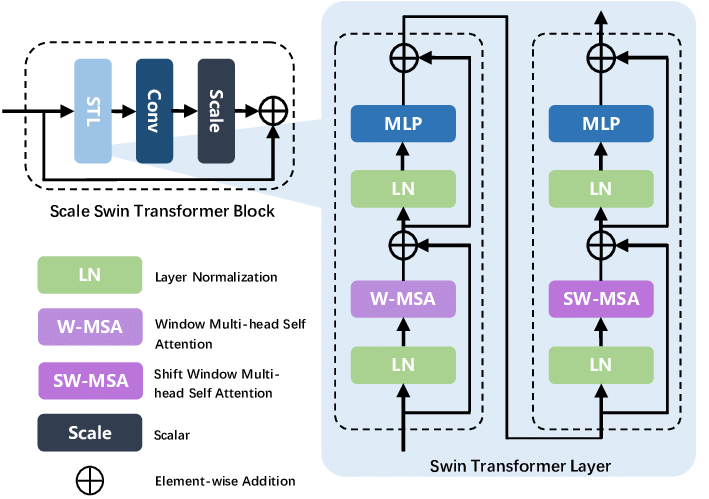

Swin Transformer Block ：

Swin Transformer是通过将Transformer块中的标准多头自注意力（MSA）模块替换为基于移位窗口的模块来构建的，其他层保持不变。

picture.image

Swin Transformer Block

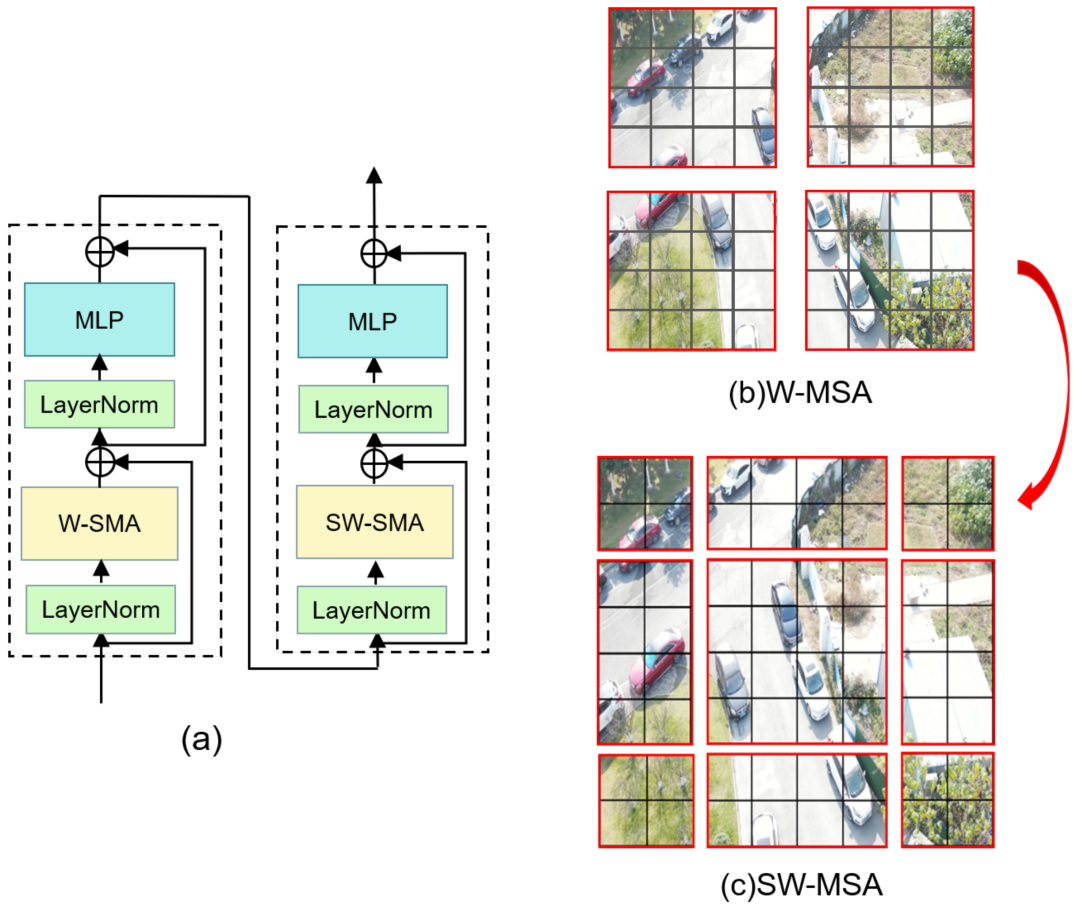

W-MSA和SW-MSA这两种机制在Swin Transformer中交替使用，以同时捕获局部和全局的上下文信息，从而提高模型的性能。

W-MSA 和 SW-MSA

基于窗口的多头自注意力（Window Multi-head Self-Attention）： W-MSA通过将输入的特征图划分为多个固定大小的窗口，并在每个窗口内独立地执行多头自注意力计算，来减小计算量并保持局部依赖性。 在W-MSA中，每个窗口内的元素之间会进行自注意力计算，但窗口之间无法进行信息交互。
基于移位窗口的多头自注意力（Shifted Windows Multi-head Self-Attention）： SW-MSA是对W-MSA的改进，通过引入滑动窗口机制，使相邻窗口之间产生重叠，从而实现了窗口间的信息交互。通过多次滑动和计算，SW-MSA能够捕获到全局的上下文信息，并提高模型的感知能力。
多层感知机（MLP）： 在 SW-MSA 之后，Swin Transformer 块包含一个具有 GELU 非线性的 2 层 MLP。这个 MLP 用于进一步提取和转换图像特征，增加模型的非线性表达能力。
LayerNorm（LN）层和残差连接： 在每个 MSA 模块和 MLP 之前都应用了一个 LayerNorm 层，用于对输入特征进行归一化操作，加速模型的训练过程。同时，在每个模块之后都应用了一个残差连接，将模块的输入和输出相加，有助于缓解梯度消失问题，提高模型的性能。

picture.image

Swin Transformer Block

Swin Transformer 的工作流程：

Swin Transformer的工作流程主要包括以下几个步骤：

Patch Partition： 输入的图像首先被分割成若干个小的Patch（补丁），每个Patch被视为一个独立的单元进行处理。 这一步类似于卷积神经网络中的卷积操作，目的是将图像信息转化为可处理的特征。
Linear Embedding： 对Patch进行线性嵌入操作，将其转换为高维度的特征向量。 这一步相当于卷积神经网络中的全连接层，用于增加模型的表示能力。
Swin Transformer Block： 通过堆叠多个Swin Transformer块，模型能够逐步提取并转换图像的特征。
Patch Merging： 在Swin Transformer中，为了增加模型的感受野和提高特征提取能力，相邻的小Patch被合并成大Patch。 这种合并操作类似于池化操作，可以降低特征图的维度，同时保留重要的特征信息。

Swin Transformer的工作流程

*********— 3

—*********

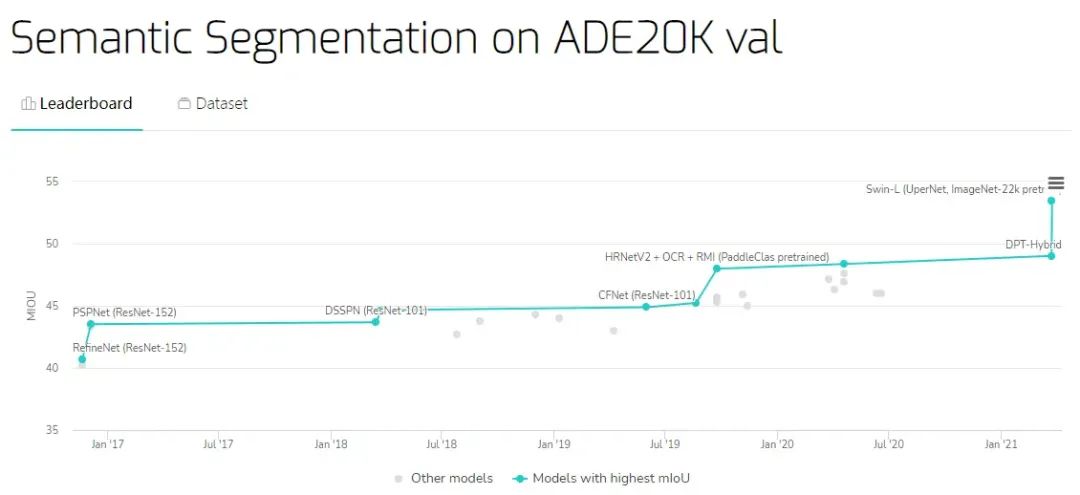

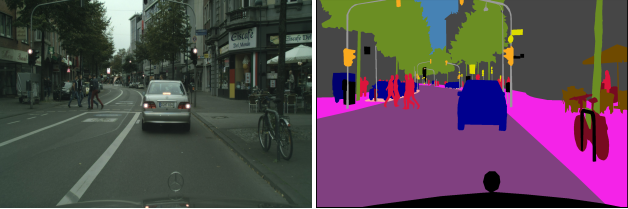

模型应用

目标检测

Swin Transformer应用目标检测

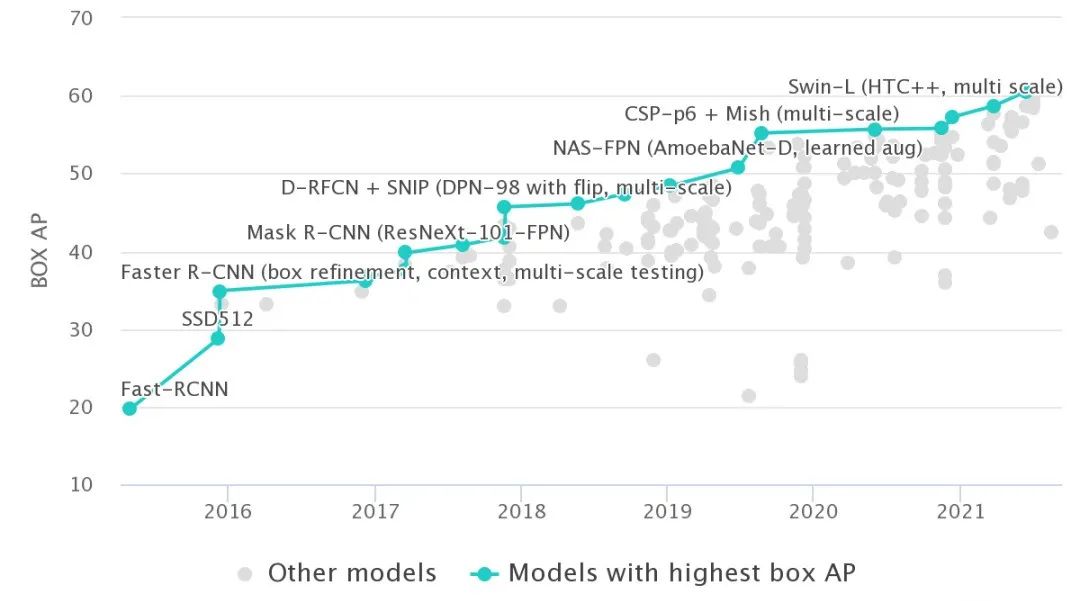

Swin Transformer应用在COCO等目标检测数据集：

在COCO等目标检测数据集上，Swin Transformer展示了卓越的性能。 它通过引入基于self-attention的shifted window机制和线性的计算复杂度，有效地提高了目标检测的精度和效率。

picture.image

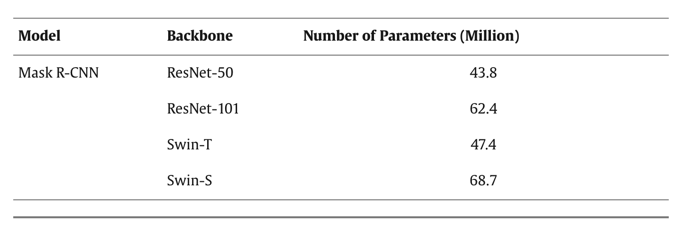

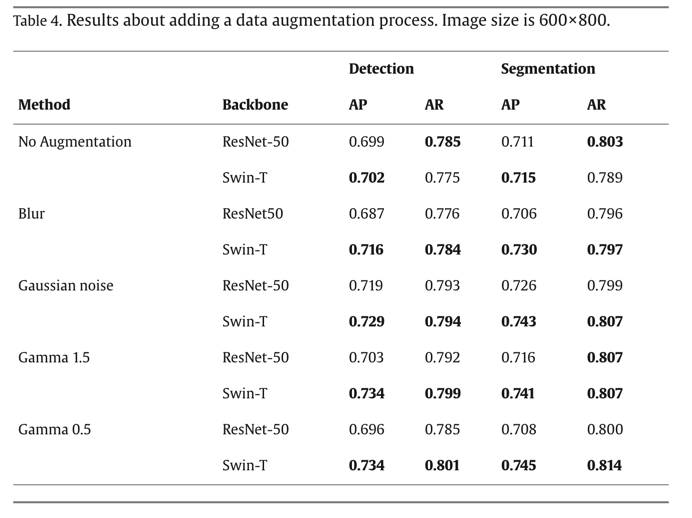

Swin Transformer应用在COCO等目标检测数据集

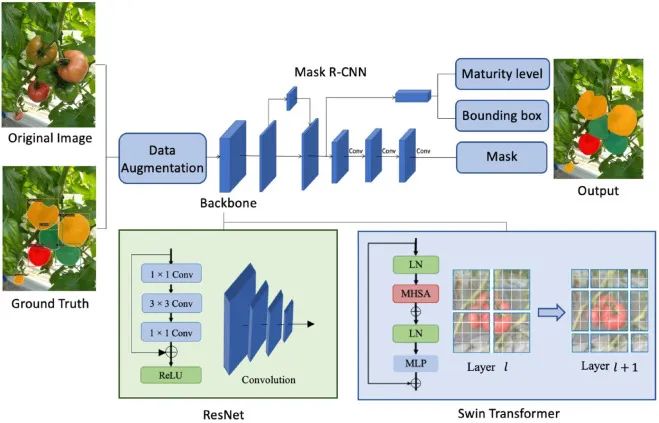

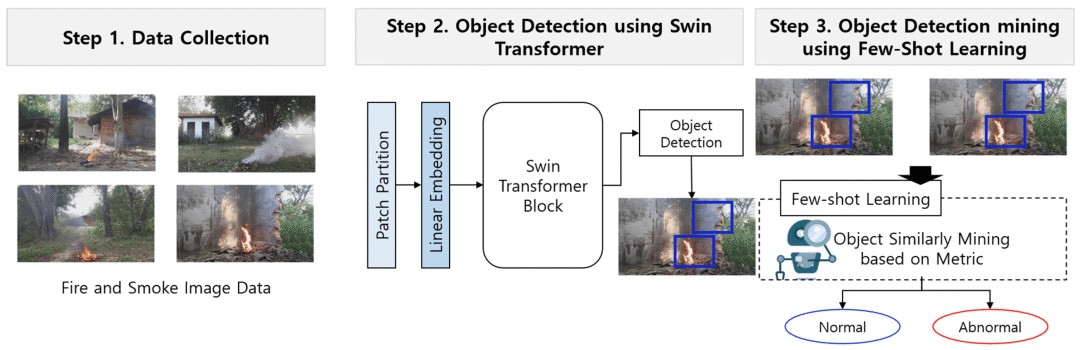

Swin Transformer目标检测的三个步骤：

Swin Transformer进行目标检测的三个步骤包括：数据收集以涵盖目标多样性，使用Swin Transformer进行图像特征提取和目标检测，以及利用少样本学习技术提高在有限标注数据下的检测性能。

Data Collection（数据收集）： 首先，需要收集一个包含目标对象的数据集。这个数据集应该包含足够的样本，以涵盖目标对象在不同背景、角度、光照条件下的多样性。
Object Detection Using Transformer（使用Transformer进行目标检测）：

Swin Transformer将图像分割成patch并转换为特征嵌入。通过编码阶段逐步提取特征并保持分层表示。使用检测头预测目标对象的边界框和类别。优化损失函数以学习从图像中提取目标特征并进行检测的能力。 3. Object Detection Mining Using Few-shot Learning（使用少样本学习进行目标检测挖掘）： 在有限标注数据下，使用少样本学习技术提高模型性能。技术包括数据增强、迁移学习和元学习等。利用这些技术生成更多训练样本、初始化模型权重或动态调整模型参数。
