经过R-CNN和Fast RCNN的积淀，Girshick在2016年提出了新的Faster RCNN，在结构上，Faster RCNN已经将特征抽取提取、边界框回归以及目标分类都整合在了一个网络中，使得综合性能有较大提高，在检测速度方面的提升尤为明显。
Faster RCNN算法
Faster RCNN把目标检测的4个基本步骤（提取候选框、特征提取、特征分类以及边框回归）统一到一个深度学习模型之中，同时其中的候选区域的生成使用候选区域网络（Region Proposal Network,RPN）取代了Fast RCNN中的SS算法，而特征提取、分类、Bounding-Box回归3个操作依旧沿用Fast RCNN的方法，使得候选区域框的提取和Fast RCNN后端融合在一起，形成了一个完整的卷积神经网络，也是首次真正意义上的端到端的模型。
Faster RCNN算法主要由以下2大模块组成：
1、RPN层进行候选框提取；
2、最后的分类与Bounding Box回归依然沿用Fast RCNN的检测模块，即RoI Pooling和多任务损失函数。
1 算法具体步骤

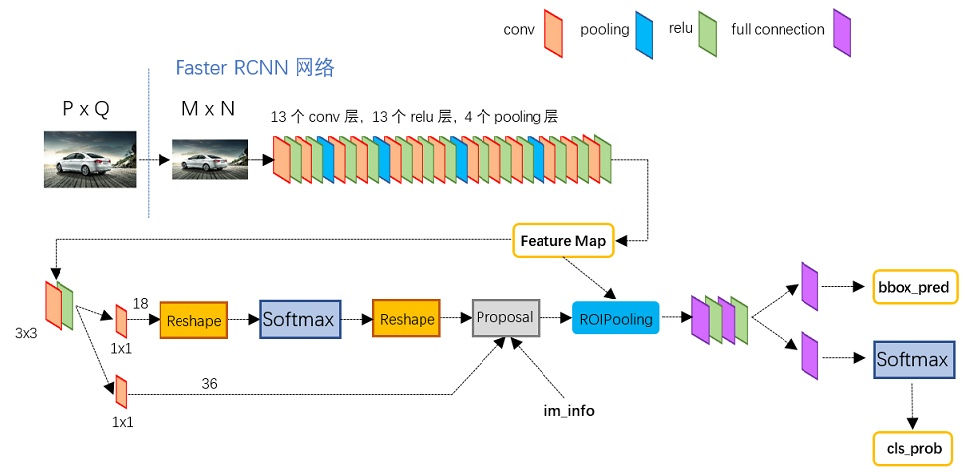

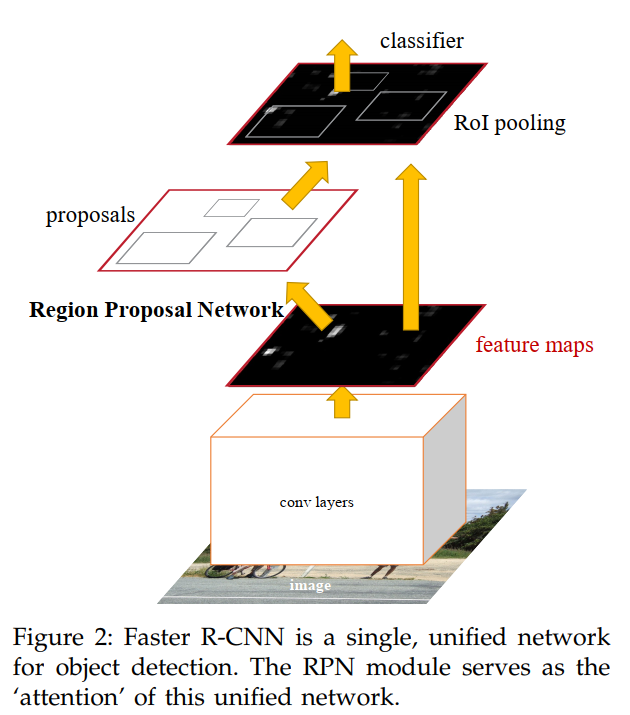

图1 Faster RCNN模型结构图

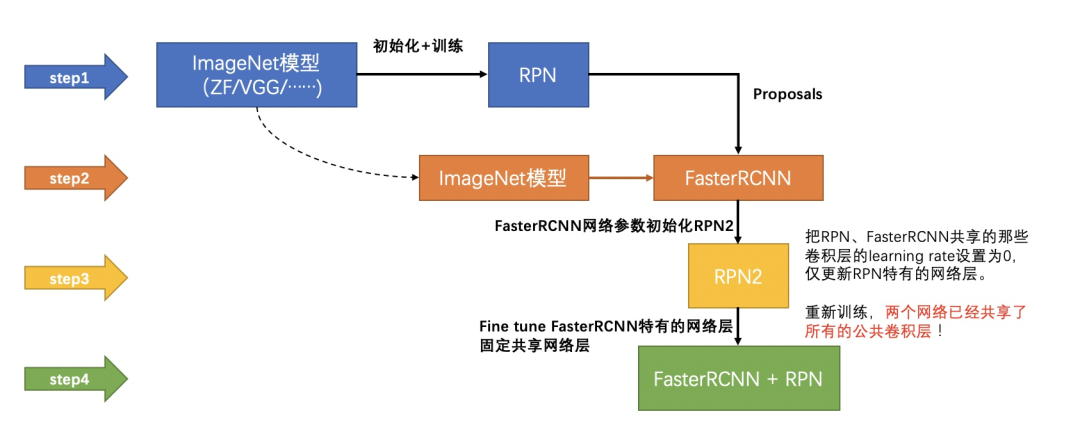

图2 Faster RCNN训练流程图
1、首先，原始图像输入卷积神经网络中，得到最后一层卷积层的特征作为后续网络层的输入，该特征分为2路，被后续的RPN层和RoI Pooling层所共享（其中RoI Pooling层是前一篇文章中所说的RoI Pooling层，详情可以参见前一篇文章）。
2、RPN层用于生成候选区域框，每张特征图生成多个候选区域。如果最后一层卷积层生成256个特征图，每张特征图生成300个候选区域，那么RPN层一共产生76800（256*300）个候选区域。其目的是代替在输入图像上进行选择性搜索（SS算法）寻找合适的候选区域框这一个耗时的操作。
3、把RPN层得到的候选区域框作为RoI Pooling层的输入，使得每个候选区域产生固定尺寸的RoI Pooling特征图。
4、最后一步与Fast RCNN一样，利用SoftMax Loss获得分类的概率和Smooth L1 Loss进行边框回归。假设步骤3中产生的RoI特征大小为(32,32,256)，经过分类层输出每一个位置上9个候选区域框（anchor）属于前景和背景概率，因此分类层的输出特征为(32,32,(92))；窗口回归层则输出每一个位置上9个候选区域对应窗口应该平移缩放的参数，因此窗口回归层的输出特征为(32,32,(94))。
Faster RCNN网络源码：
class FasterRCNN(GeneralizedRCNN):
def \_\_init\_\_(self, backbone, num\_classes=None,
# transform parameters
min\_size=800, max\_size=1333,
image\_mean=None, image\_std=None,
# RPN parameters
rpn\_anchor\_generator=None, rpn\_head=None,
rpn\_pre\_nms\_top\_n\_train=2000, rpn\_pre\_nms\_top\_n\_test=1000,
rpn\_post\_nms\_top\_n\_train=2000, rpn\_post\_nms\_top\_n\_test=1000,
rpn\_nms\_thresh=0.7,
rpn\_fg\_iou\_thresh=0.7, rpn\_bg\_iou\_thresh=0.3,
rpn\_batch\_size\_per\_image=256, rpn\_positive\_fraction=0.5,
# Box parameters
box\_roi\_pool=None, box\_head=None, box\_predictor=None,
box\_score\_thresh=0.05, box\_nms\_thresh=0.5, box\_detections\_per\_img=100,
box\_fg\_iou\_thresh=0.5, box\_bg\_iou\_thresh=0.5,
box\_batch\_size\_per\_image=512, box\_positive\_fraction=0.25,
bbox\_reg\_weights=None):
out_channels = backbone.out_channels
if rpn_anchor_generator is None:
anchor_sizes = ((32,), (64,), (128,), (256,), (512,))
aspect_ratios = ((0.5, 1.0, 2.0),) * len(anchor_sizes)
rpn_anchor_generator = AnchorGenerator(
anchor_sizes, aspect_ratios
)
if rpn_head is None:
rpn_head = RPNHead(
out_channels, rpn_anchor_generator.num_anchors_per_location()[0]
)
rpn_pre_nms_top_n = dict(training=rpn_pre_nms_top_n_train, testing=rpn_pre_nms_top_n_test)
rpn_post_nms_top_n = dict(training=rpn_post_nms_top_n_train, testing=rpn_post_nms_top_n_test)
rpn = RegionProposalNetwork(
rpn_anchor_generator, rpn_head,
rpn_fg_iou_thresh, rpn_bg_iou_thresh,
rpn_batch_size_per_image, rpn_positive_fraction,
rpn_pre_nms_top_n, rpn_post_nms_top_n, rpn_nms_thresh)
if box_roi_pool is None:
box_roi_pool = MultiScaleRoIAlign(
featmap_names=['0', '1', '2', '3'],
output_size=7,
sampling_ratio=2)
if box_head is None:
resolution = box_roi_pool.output_size[0]
representation_size = 1024
box_head = TwoMLPHead(
out_channels * resolution ** 2,
representation_size)
if box_predictor is None:
representation_size = 1024
box_predictor = FastRCNNPredictor(
representation_size,
num_classes)
roi_heads = RoIHeads(
# Box
box_roi_pool, box_head, box_predictor,
box_fg_iou_thresh, box_bg_iou_thresh,
box_batch_size_per_image, box_positive_fraction,
bbox_reg_weights,
box_score_thresh, box_nms_thresh, box_detections_per_img)
if image_mean is None:
image_mean = [0.485, 0.456, 0.406]
if image_std is None:
image_std = [0.229, 0.224, 0.225]
transform = GeneralizedRCNNTransform(min_size, max_size, image_mean, image_std)
super(FasterRCNN, self).__init__(backbone, rpn, roi_heads, transform)
2 RPN网络
经典的检测方法生成检测框都非常耗时，而Faster RCNN则抛弃了传统的滑动窗口和SS方法，直接使用RPN生成检测框，这也是Faster RCNN的巨大优势，能极大提升检测框的生成速度：

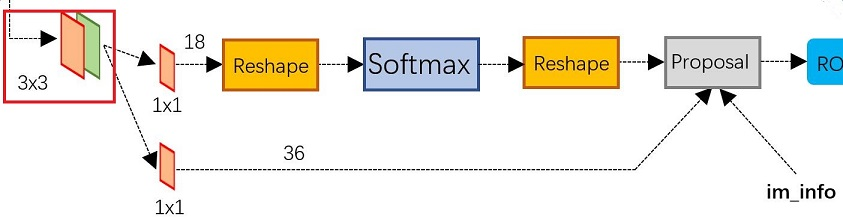

图3 RPN网络结构图
上图展示了RPN网络的具体结构。可以看到RPN网络实际分为2条线，上面一条通过softmax分类anchors获得positive和negative分类，下面一条用于计算对于anchors的bounding box regression偏移量，以获得精确的proposal。而最后的Proposal层则负责综合positive anchors和对应bounding box regression偏移量获取proposals，同时剔除太小和超出边界的proposals。其实整个网络到了Proposal Layer这里，就完成了相当于目标定位的功能。
RPN网络主体代码：
class RegionProposalNetwork(torch.nn.Module):
.......
def forward(self, images, features, targets=None):
features = list(features.values())
objectness, pred_bbox_deltas = self.head(features)
anchors = self.anchor_generator(images, features)
num_images = len(anchors)
num_anchors_per_level_shape_tensors = [o[0].shape for o in objectness]
num_anchors_per_level = [s[0] * s[1] * s[2] for s in num_anchors_per_level_shape_tensors]
objectness, pred_bbox_deltas = \
concat_box_prediction_layers(objectness, pred_bbox_deltas)
# apply pred\_bbox\_deltas to anchors to obtain the decoded proposals
# note that we detach the deltas because Faster R-CNN do not backprop through
# the proposals
proposals = self.box_coder.decode(pred_bbox_deltas.detach(), anchors)
proposals = proposals.view(num_images, -1, 4)
boxes, scores = self.filter_proposals(proposals, objectness, images.image_sizes, num_anchors_per_level)
losses = {}
if self.training:
assert targets is not None
labels, matched_gt_boxes = self.assign_targets_to_anchors(anchors, targets)
regression_targets = self.box_coder.encode(matched_gt_boxes, anchors)
loss_objectness, loss_rpn_box_reg = self.compute_loss(
objectness, pred_bbox_deltas, labels, regression_targets)
losses = {
"loss\_objectness": loss_objectness,
"loss\_rpn\_box\_reg": loss_rpn_box_reg,
}
return boxes, losses
RPNHead网络head代码：
class RPNHead(nn.Module):
def \_\_init\_\_(self, in\_channels, num\_anchors):
super(RPNHead, self).__init__()
self.conv = nn.Conv2d(
in_channels, in_channels, kernel_size=3, stride=1, padding=1
)
self.cls_logits = nn.Conv2d(in_channels, num_anchors, kernel_size=1, stride=1)
self.bbox_pred = nn.Conv2d(
in_channels, num_anchors * 4, kernel_size=1, stride=1
)
def forward(self, x):
logits = []
bbox_reg = []
for feature in x:
t = F.relu(self.conv(feature))
logits.append(self.cls_logits(t))
bbox_reg.append(self.bbox_pred(t))
return logits, bbox_reg
3 Anchors
所谓anchors，实际上就是一组由RPN生成的矩形。Faster RCNN的RPN网络中每个特征点上会有n个（默认9个）矩形共有3种形状，长宽比为大约为3种，如下图。实际上通过anchors就引入了检测中常用到的多尺度方法。

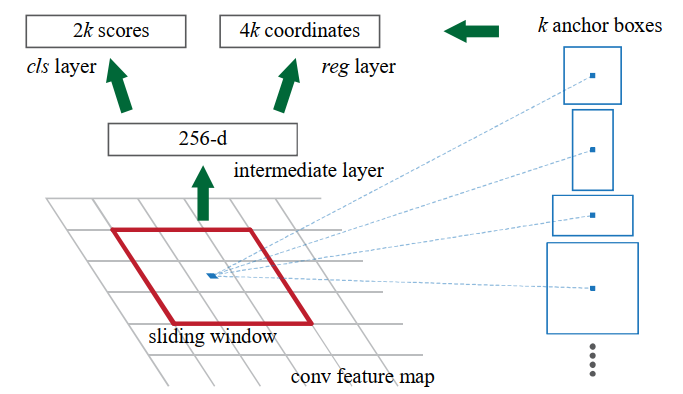

图4 anchors示意图
如下图，遍历Conv layers计算获得的feature maps，为每一个点都配备这9种anchors作为初始的检测框。其实这样做获得检测框很不准确，但是后面还有2次bounding box regression可以修正检测框位置。
图5 anchors生成图
其实RPN最终就是在原图尺度上，设置了密密麻麻的候选Anchor。然后用cnn去判断哪些Anchor是里面有目标的positive anchor，哪些是没目标的negative anchor。所以，仅仅是个二分类而已！
这里举个例子，假设一张原图尺寸为800*600的图像，通过VGG16下采样16倍，然后再最后输出的Feature Map上面的每一个点设置9个Anchor，所以该图上共有：

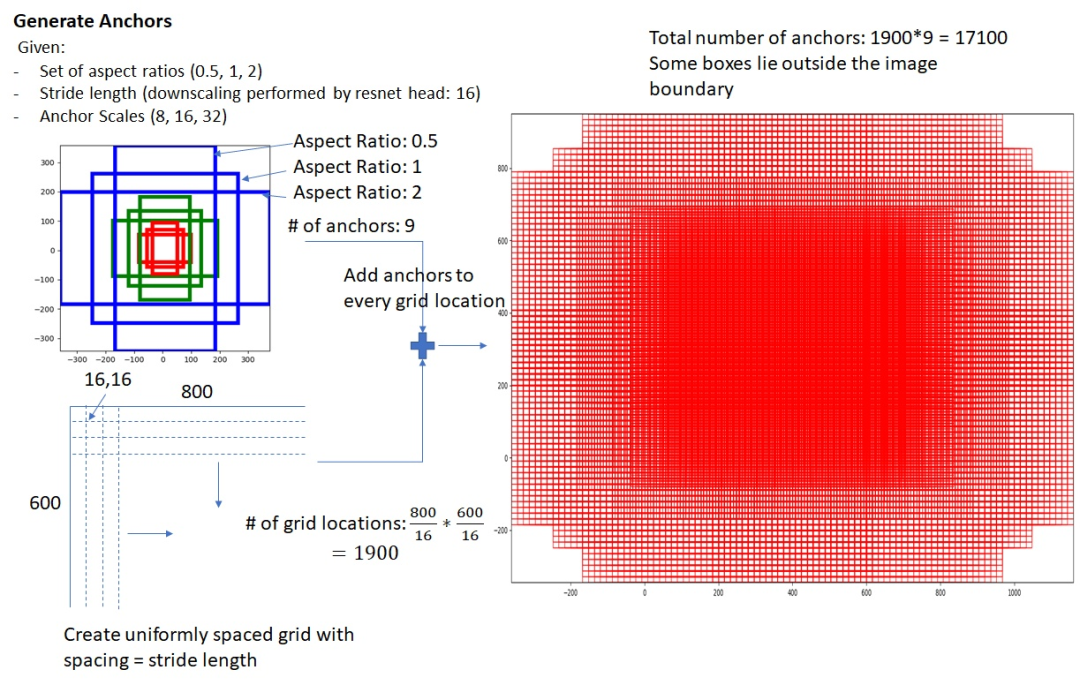

图6 Gernerate Anchors图
可以看出总共得到17100个Anchors。
class AnchorGenerator(nn.Module):
......
def generate\_anchors(self, scales, aspect\_ratios, dtype=torch.float32, device="cpu"):
# type: (List[int], List[float], int, Device) # noqa: F821
scales = torch.as_tensor(scales, dtype=dtype, device=device)
aspect_ratios = torch.as_tensor(aspect_ratios, dtype=dtype, device=device)
h_ratios = torch.sqrt(aspect_ratios)
w_ratios = 1 / h_ratios
ws = (w_ratios[:, None] * scales[None, :]).view(-1)
hs = (h_ratios[:, None] * scales[None, :]).view(-1)
base_anchors = torch.stack([-ws, -hs, ws, hs], dim=1) / 2
return base_anchors.round()
def set\_cell\_anchors(self, dtype, device):
# type: (int, Device) -> None # noqa: F821
......
cell_anchors = [
self.generate_anchors(
sizes,
aspect_ratios,
dtype,
device
)
for sizes, aspect_ratios in zip(self.sizes, self.aspect_ratios)
]
self.cell_anchors = cell_anchors
4 Classification
Classification部分利用已经获得的proposal feature maps，通过full connect层与softmax计算每个proposal具体属于那个类别（如人，车，电视等），输出cls_prob概率向量；同时再次利用bounding box regression获得每个proposal的位置偏移量bbox_pred，用于回归更加精确的目标检测框。

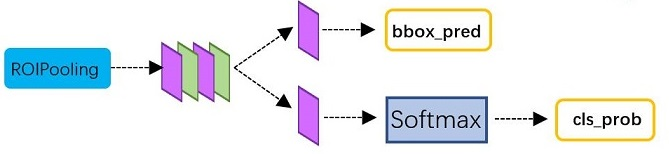

图7 Classification部分网络结构图
从RoI Pooling获取到7x7=49大小的proposal feature maps后，送入后续网络，可以看到做了如下2件事：
1、通过全连接和softmax对proposals进行分类；
2、再次对proposals进行bounding box regression，获取更高精度的rect box。
优点：
1、更高的检测精度；
2、采用了RPN网络代替了SS缩放实现真正意义上的端到端模型。
由于笔者能力和时间有限，其中有理解错误的地方还请担待，本文也只说明了笔者感觉比较重要的部分，如果想了解更多详细信息，可以参考论文原文和官方源码。
原文获取方式，扫描下方二维码，回复【Faster RCNN】即可获取论文原文
参考：
[1].Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks
[2].https://zhuanlan.zhihu.com/p/31426458
[3].https://zhuanlan.zhihu.com/p/145842317
