数学建模神器——Cplex求解器入门

    之前我在CSDN写过一篇采用Matlab调用Cplex文章，有7000多的阅读量，超过10个以上的人私聊我，询问问题，索要代码(都是无偿的)。于是我觉得这可能是很多工科研究生或者想要参加数学建模的人需要学习的，而且关键的是网上很难找到Cplex的完整运行的代码，我也是根据实验室祖传代码学习。因此想把他分享给各位，会附上代码和具体的例子供各位学习，不懂的话可以找我讨论，不过本人不搞组合优化很久(已经还给老师了)，可能知识不足，请多多见谅。







   既然是求解器，那么肯定有问题了，我们举一个经典的组合优化问题为例，介绍该求解器的使用方法。本文种的例子是RCPSP(资源受限的项目调度)问题，这是一个超级经典的项目调度问题，经典程度堪比旅行商问题，同时也是一个NP问题。

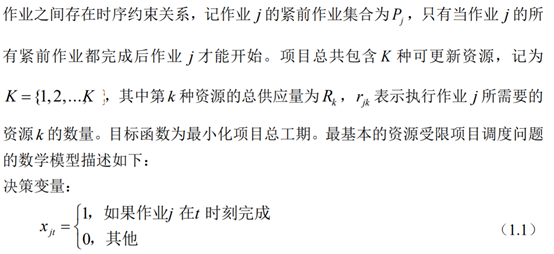

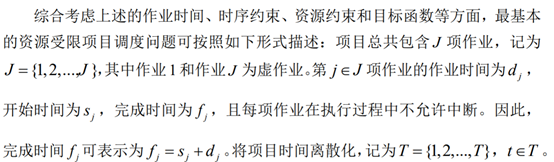

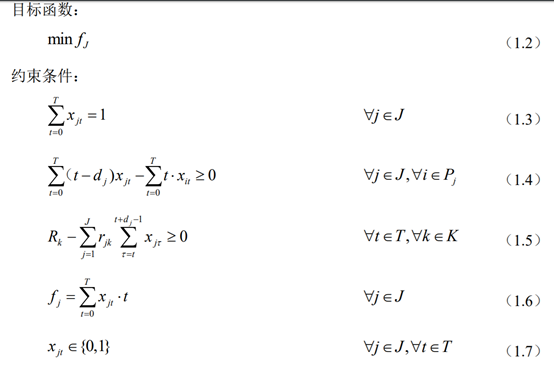

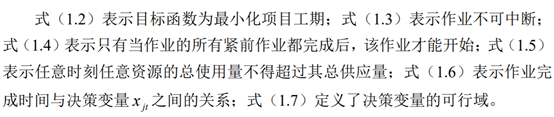

首先，我们来介绍下这个问题:

picture.image

    上面的就是RCPSP的完整介绍和数据建模方法，接下来就是怎么使用Cplex求解，采用Matlab调用Cplex网上还是有不少的介绍，本文主要介绍的是Cplex在matlab种的语法。话不多说，直接上代码(代码是换了一种建模方式写的，主要是决策变量换了，逻辑不变，如果转化不过来的同学可以看我的博客，上面有与下面求解代码对应的建模方式)。



  1% CPLEX  matlab上实现
  2% a cplex code of RCPSP on matlab
  3function solution=cplex_function()
  4% 定义的全部变量，储存项目信息
  5global Case
  6% 假设的时间最大值
  7H=sum(Case.dur);
  8% 定义变量   bin是0 1 值  full代表是满的矩阵，非稀疏矩阵
  9x=binvar(Case.job_count,H,'full');
 10% 资源上限，是常数
 11r=Case.Con_R;
 12% 定义中间变量   int 是整数值，可以是任意整数
 13C=intvar(1);
 14% 目标函数
 15Objective=min(C);
 16
 17 % 约束
 18Constraints=[];
 19% 作业时间约束
 20% dur 代表作业持续时间
 21x2=sum(x,2);
 22for i=1:Case.job_count
 23    Constraints=[Constraints,x2(i)==Case.dur(i)];
 24end
 25for j=1:Case.job_count
 26    for i=1:H
 27        Constraints=[Constraints,x(j,i)*i<=C];
 28    end
 29end
 30
 31% prec代表作业间约束
 32% 紧前紧后约束
 33for j=2:Case.job_count
 34    Pjj=[];
 35    for jj=1:j
 36        if(jj~=j && Case.prec(jj,j)==1)
 37            Pjj=[Pjj jj];
 38        end
 39    end
 40    for index=1:length(Pjj) %对于任意一个j的紧前任务
 41        for d=1:H
 42            last=0;
 43            for dd=1:d-1
 44                last=last+x(Pjj(index),dd);
 45            end
 46            Constraints=[Constraints,Case.dur(Pjj(index))*x(j,d)<=last];
 47        end
 48    end
 49end
 50% 作业工期约束
 51% for j=1:Case.job_count
 52%     for d=1:Cases.Times
 53%          Constraints=[Constraints,d*x(j,d)<=Paras.T];
 54%     end
 55% end
 56% 作业不可中断
 57for j=1:Case.job_count
 58    for d=1:H-1
 59        dur_instant=0;
 60        for q=d+2:H
 61            dur_instant=dur_instant+x(j,q);
 62        end
 63        Constraints=[Constraints,Case.dur(j)*x(j,d)-Case.dur(j)*x(j,d+1)+ dur_instant<=Case.dur(j)];
 64    end
 65end
 66% 资源约束
 67% r代表给定资源数
 68for k=1:4
 69    for d=1:H
 70        total_alloc=0;
 71        for j=1:Case.job_count
 72            total_alloc=total_alloc+x(j,d)*Case.res(j,k);
 73        end
 74         Constraints=[Constraints,total_alloc<=r(k)];
 75    end
 76end
 77Constraints=[Constraints,0<C<H];    %目标函数C的约束
 78% 约束构建好了接下来是求解过程，所有的都一样
 79options = sdpsettings('solver','cplex','showprogress',1,'verbose',2);
 80% 这是最大求解时间
 81options.cplex.MaxTime=36000;
 82options.cplex.NodeDisplayInterval=1;
 83sol=optimize(Constraints,Objective,options);
 84if strcmp(sol.info,'Successfully solved (CPLEX-IBM)')==true
 85    solution.Objective=value(Objective);
 86    display(solution.Objective);
 87    solution.feasibility='feasible'
 88    solution.info=sol.info;
 89    solution.x=value(C);
 90    for j=1:Case.job_count
 91         for t=1:H
 92             if(double(x(j,t))==1)
 93                 solution.st(j)=t;
 94                 break;
 95             end
 96         end
 97     end
 98
 99elseif strcmp(sol.info,'Maximum iterations or time limit exceeded (CPLEX-IBM)')==true
100    solution.Objective=value(Objective);
101    display(solution.Objective);
102    solution.feasibility='unknown';
103    solution.info=sol.info;
104else
105    solution.feasibility='infeasible';
106    solution.solvertime=sol.solvertime;
107    solution.x=value(C);
108end

    从上面代码可看到，从第7行到15行，主要定义的是变量和目标函数，从第17行到第76行就是搭积木的方式把数学公式转化为代码的形式，只要建模没有问题，那么一定可以求解的。79到82行就是进行求解，最后面的就是按照想要的形式输出变量和求解结果。










    关于matlab调用Cplex求解RCPSP问题的讲解就饿到此结束了，如果想学习的朋友可以关注公众号私聊我，免费赠与可运行的完整代码。另外科普一下，如果有些朋友喜欢用python，又要用求解器，那么推荐使用Gurobi，学生可以免费申请使用，并且有学习文档，语法与Cplex语法极为相似。
