基于LSTM模型的多输入多输出单步时间序列预测

数据集为某天气预报数据，该数据集时间维度为2013年1月1日至2017年4月24日，存在 3 个特征分别是 meantemp, humidity, meanpressure， 接下来将以这三个特征为输入、输出，建立一个多输入多输出的LSTM模型

1. 实现流程

代码实现基于LSTM多输入多输出模型的时间序列预测与分析，下面是代码的实现流程：

• 数据准备：

使用 pandas 库读取训练集和测试集的数据

对数据进行归一化处理，使用 MinMaxScaler 进行归一化，确保数据在相同的范围内

• 数据预处理：

定义函数 prepare_data() 将数据转换为适合 LSTM 模型的格式也就是时间窗口划分，构建输入特征序列和对应的目标值序列

• 构建模型：

使用 Keras 库构建多输入多输出的 LSTM 模型

定义输入层、LSTM 层、全连接层和输出层，其中输出层有三个分支分别预测 meantemp、humidity 和 meanpressure

编译模型，指定损失函数为均方误差（MSE）和优化器为 Adam

• 模型训练：

使用 fit() 方法对模型进行训练，传入训练集和测试集，设置 epochs 和 batch_size

• 模型评估：

使用模型对测试集进行预测，计算均方误差（MSE）、均方根误差（RMSE）、平均绝对误差（MAE）和拟合优度（R^2）等指标

• 未来预测：

定义函数 predict_next_11_days() 预测未来 11 天的数据，利用模型的预测结果进行迭代预测

• 可视化：

使用 Matplotlib 库绘制训练集、测试集、模型预测结果和未来预测结果的时序图

整个流程涵盖了数据处理、模型构建、训练、评估和预测，以及结果的可视化和分析

2. 代码实现

2.1 数据展示


import pandas as pd

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = 'SimHei' # 设置中文显示

plt.rcParams['axes.unicode_minus'] = False



df_train = pd.read_excel('训练集.xlsx', index_col=0, parse_dates=['date'])

df_test = pd.read_csv('测试集.csv', index_col=0, parse_dates=['date'])

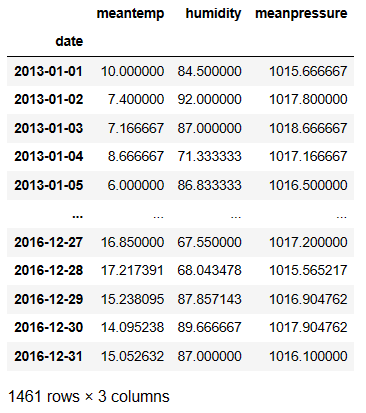

df_train


其中df_train和df_test分别为模型的训练集和测试集，数据不存在缺失值、异常值

2.2 时序图

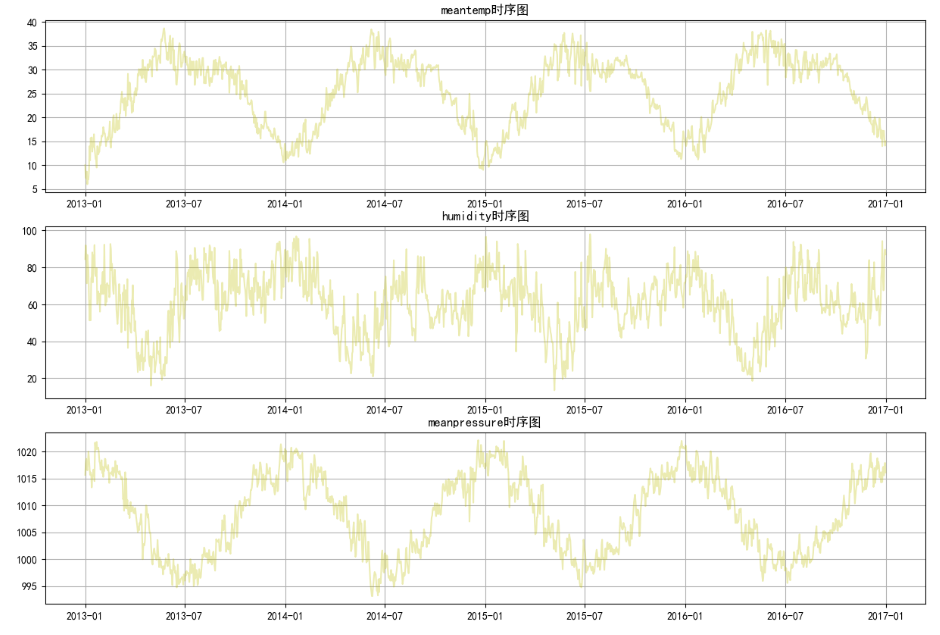

2.2.1 训练集时序图


plt.figure(figsize=(15, 10))

plt.subplot(3, 1, 1)

plt.plot(df_train['meantemp'], color='y',  alpha=0.3)

plt.title('meantemp时序图')

plt.grid(True)

plt.subplot(3, 1, 2)

plt.plot(df_train['humidity'], color='y',  alpha=0.3)

plt.title('humidity时序图')

plt.grid(True)

plt.subplot(3, 1, 3)

plt.plot(df_train['meanpressure'], color='y',  alpha=0.3)

plt.title('meanpressure时序图')

plt.grid(True)

plt.show()

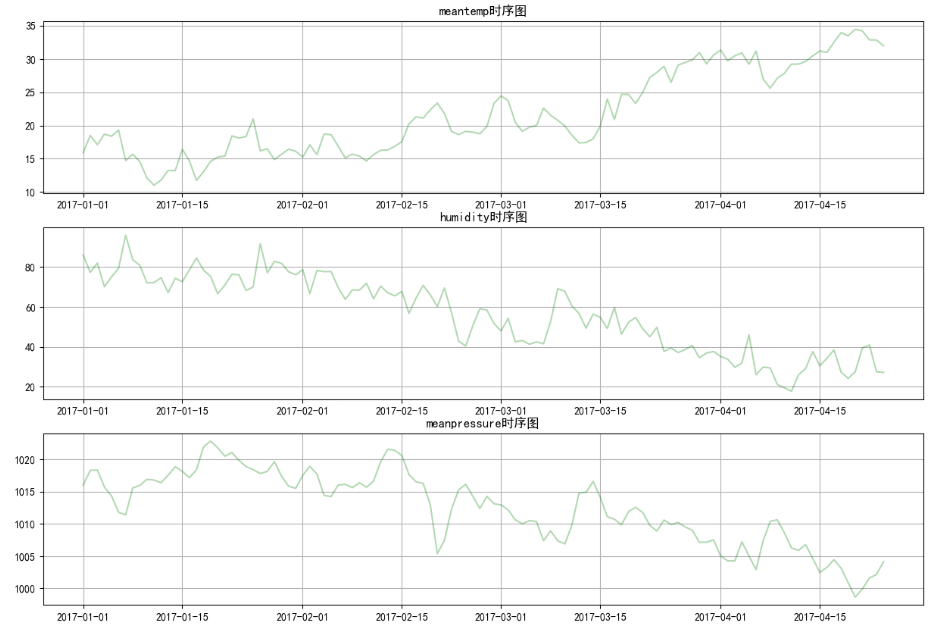

2.2.2 测试集时序图


plt.figure(figsize=(15, 10))

plt.subplot(3, 1, 1)

plt.plot(df_test['meantemp'], color='g',  alpha=0.3)

plt.title('meantemp时序图')

plt.grid(True)

plt.subplot(3, 1, 2)

plt.plot(df_test['humidity'], color='g',  alpha=0.3)

plt.title('humidity时序图')

plt.grid(True)

plt.subplot(3, 1, 3)

plt.plot(df_test['meanpressure'], color='g',  alpha=0.3)

plt.title('meanpressure时序图')

plt.grid(True)

plt.show()


2.3 数据0-1标准化


from sklearn.preprocessing import MinMaxScaler



def normalize_dataframe(train_df, test_df):

    scaler = MinMaxScaler()

    scaler.fit(train_df)  # 在训练集上拟合归一化模型

    train_data = pd.DataFrame(scaler.transform(train_df), columns=train_df.columns, index = df_train.index)

    test_data = pd.DataFrame(scaler.transform(test_df), columns=test_df.columns, index = df_test.index)

    return train_data, test_data



data_train, data_test = normalize_dataframe(df_train, df_test)

data_train


归一化时只使用训练集的统计量，并将归一化后的转换应用于训练集和测试集，避免直接对所有数据集进行归一化处理从而产生信息泄露

2.4 滑动窗口划分数据


def prepare_data(data, win_size, target_feature_idxs):

    num_features = data.shape[1]

    X = []

    y = []

    for i in range(len(data) - win_size):

        temp_x = data[i:i + win_size, :]

        temp_y = [data[i + win_size, idx] for idx in target_feature_idxs]

        X.append(temp_x)

        y.append(temp_y)

    X = np.asarray(X)

    y = np.asarray(y)



    return X, y



win_size = 12 # 时间窗口

target_feature_idxs = [0, 1, 2] # 指定待预测特征列索引

train_x, train_y = prepare_data(data_train.values, win_size, target_feature_idxs)

test_x, test_y = prepare_data(data_test.values, win_size, target_feature_idxs)

print("训练集形状:", train_x.shape, train_y.shape)

print("测试集形状:", test_x.shape, test_y.shape)


训练集形状 (1449, 12, 3) 表示：

1449：样本数，即训练集中有1449个样本。

12：时间窗口大小，每个样本有12个时间步长的数据，用于预测下一个时间步的数据。

3：特征数，每个时间步长有3个特征（meantemp、humidity 和 meanpressure）

测试集形状 (102, 12, 3) 表示：

102：样本数，即测试集中有102个样本

12：时间窗口大小，每个样本有12个时间步长的数据，用于预测下一个时间步的数据

3：特征数，每个时间步长有3个特征（meantemp、humidity 和 meanpressure）

2.5 模型建立


from keras.layers import LSTM, Dense

from keras.models import Model

from keras.layers import Input



# 输入维度

input_shape = Input(shape=(train_x.shape[1], train_x.shape[2]))



# LSTM层

lstm_layer = LSTM(128, activation='relu')(input_shape)



# 全连接层

dense_1 = Dense(64, activation='relu')(lstm_layer)

dense_2 = Dense(32, activation='relu')(dense_1)



# 输出层

output_1 = Dense(1, name='meantemp')(dense_2)

output_2 = Dense(1, name='humidity')(dense_2)

output_3 = Dense(1, name='meanpressure')(dense_2)





model = Model(inputs = input_shape, outputs = [output_1, output_2, output_3])

model.compile(loss='mse', optimizer='adam')

# 模型拟合

history = model.fit(train_x, [train_y[:,i] for i in range(train_y.shape[1])], epochs=100, batch_size=32, validation_data=(test_x, [test_y[:,i] for i in range(test_y.shape[1])]))

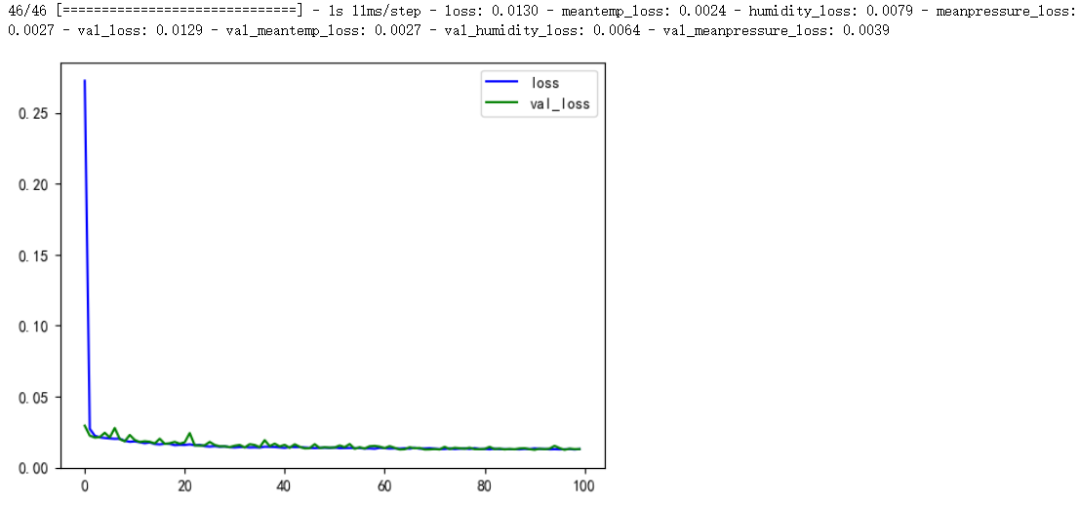

plt.figure()

plt.plot(history.history['loss'], c='b', label='loss')

plt.plot(history.history['val_loss'], c='g', label='val_loss')

plt.legend()

plt.show()





          model.summary()



这是一个多输入多输出的 LSTM 模型，接受包含12个时间步长和3个特征的输入序列，在 经过一层128个神经元的 LSTM 层和两个全连接层后，输出三个单独的预测结果 ，分别是 meantemp、humidity 和 meanpressure

2.6 模型评价


from sklearn import metrics

y_pred = model.predict(test_x)

# 计算均方误差（MSE）

mse_meantemp = metrics.mean_squared_error(test_y[:,0], np.array([i for arr in y_pred[0] for i in arr]))

# 计算均方根误差（RMSE）

rmse_meantemp = np.sqrt(mse_meantemp)

# 计算平均绝对误差（MAE）

mae_meantemp = metrics.mean_absolute_error(test_y[:,0], np.array([i for arr in y_pred[0] for i in arr]))

from sklearn.metrics import r2_score # 拟合优度

r2_meantemp = r2_score(test_y[:,0], np.array([i for arr in y_pred[0] for i in arr]))

print("meantemp均方误差 (MSE):", mse_meantemp)

print("meantemp均方根误差 (RMSE):", rmse_meantemp)

print("meantemp平均绝对误差 (MAE):", mae_meantemp)

print("meantemp拟合优度:", r2_meantemp)



mse_humidity = metrics.mean_squared_error(test_y[:,1], np.array([i for arr in y_pred[1] for i in arr]))

rmse_humidity = np.sqrt(mse_humidity)

mae_humidity = metrics.mean_absolute_error(test_y[:,1], np.array([i for arr in y_pred[1] for i in arr]))

r2_humidity = r2_score(test_y[:,1], np.array([i for arr in y_pred[1] for i in arr]))

print("humidity均方误差 (MSE):", mse_humidity)

print("humidity均方根误差 (RMSE):", rmse_humidity)

print("humidity平均绝对误差 (MAE):", mae_humidity)

print("humidity拟合优度:", r2_humidity)



mse_meanpressure = metrics.mean_squared_error(test_y[:,2], np.array([i for arr in y_pred[2] for i in arr]))

rmse_meanpressure = np.sqrt(mse_meanpressure)

mae_meanpressure= metrics.mean_absolute_error(test_y[:,2], np.array([i for arr in y_pred[2] for i in arr]))

r2_meanpressure = r2_score(test_y[:,2], np.array([i for arr in y_pred[2] for i in arr]))

print("meanpressure均方误差 (MSE):", mse_meanpressure)

print("meanpressure均方根误差 (RMSE):", rmse_meanpressure)

print("meanpressure平均绝对误差 (MAE):", mae_meanpressure)

print("meanpressure拟合优度:", r2_meanpressure)


2.7 模型向后预测


def predict_next_11_days(model, input_data):

    input_sequence = input_data.copy()



    # 预测未来 11 天的数据

    future_predictions = []

    for _ in range(11):

        predictions = model.predict(np.expand_dims(input_sequence[-1], axis=0))

        next_data = np.append(input_sequence[-1, 1:], np.array(predictions).reshape(1,3), axis=0)

        input_sequence = np.append(input_sequence, [next_data], axis=0)

        future_predictions.append(predictions)

    future_predictions = np.array(future_predictions).reshape(11, 3)



    return future_predictions



future_predictions = predict_next_11_days(model, test_x[-1:])

future_predictions

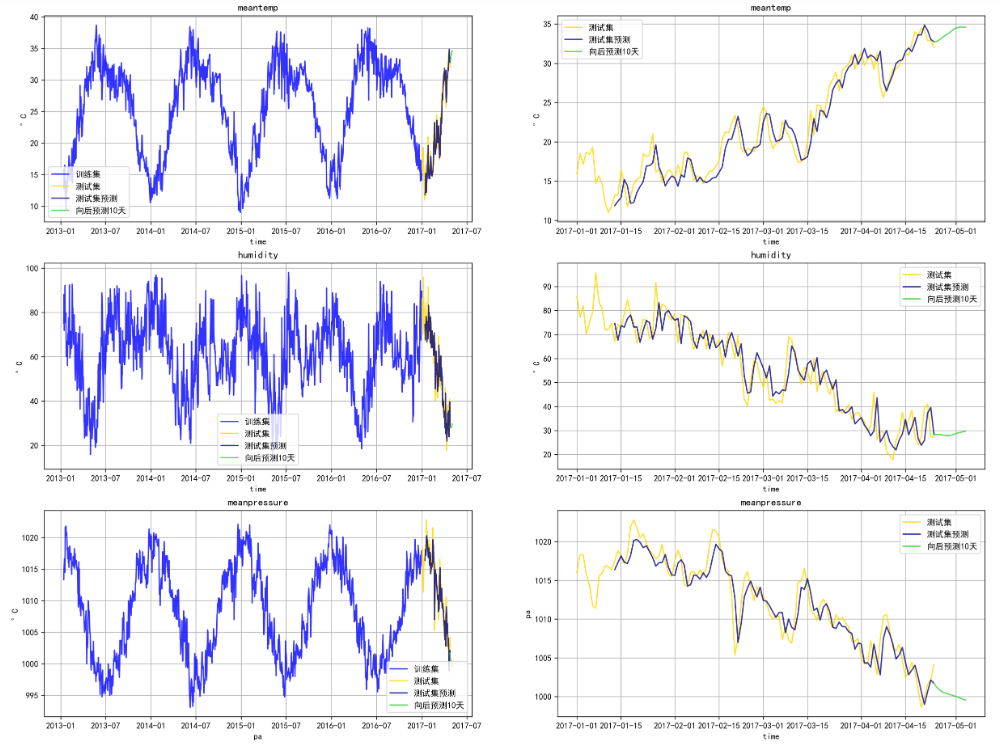

2.8 预测可视化


# 反归一化

train_max_meantemp = np.max(df_train['meantemp'])

train_min_meantemp = np.min(df_train['meantemp'])

train_max_humidity = np.max(df_train['humidity'])

train_min_humidity = np.min(df_train['humidity'])

train_max_meanpressure = np.max(df_train['meanpressure'])

train_min_meanpressure = np.min(df_train['meanpressure'])



series_meantemp = np.array(future_predictions[:, 0])*(train_max_meantemp - train_min_meantemp)+train_min_meantemp

series_humidity = np.array(future_predictions[:, 1])*(train_max_humidity - train_min_humidity)+train_min_humidity

series_meanpressure = np.array(future_predictions[:, 2])*(train_max_meanpressure - train_min_meanpressure)+train_min_meanpressure



plt.figure(figsize=(20, 15), dpi =300)

plt.subplot(3,2,1)

plt.plot(pd.date_range(start='2013-01-13', end='2016-12-31', freq='D'), df_train.iloc[12::]['meantemp'],

         label='训练集', color='blue', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-01', end='2017-04-24', freq='D'), df_test['meantemp'],

         label='测试集', color='gold', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-13', end='2017-04-24', freq='D'),

         y_pred[0]*(train_max_meantemp-train_min_meantemp)+train_min_meantemp,

         label='测试集预测', color='navy', alpha=0.8)

plt.plot(pd.date_range(start='2017-04-24', end='2017-05-04', freq='D'),

         series_meantemp, label='向后预测10天', color='limegreen', alpha=0.8)

plt.legend()

plt.title('meantemp')

plt.grid(True)

plt.xlabel('time')

plt.ylabel('°C')

plt.subplot(3,2, 2)

plt.plot(pd.date_range(start='2017-01-01', end='2017-04-24', freq='D'), df_test['meantemp'],

         label='测试集', color='gold', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-13', end='2017-04-24', freq='D'),

         y_pred[0]*(train_max_meantemp-train_min_meantemp)+train_min_meantemp,

         label='测试集预测', color='navy', alpha=0.8)

plt.plot(pd.date_range(start='2017-04-24', end='2017-05-04', freq='D'),

         series_meantemp, label='向后预测10天', color='limegreen', alpha=0.8)

plt.legend()

plt.title('meantemp')

plt.grid(True)

plt.xlabel('time')

plt.ylabel('°C')





plt.subplot(3,2,3)

plt.plot(pd.date_range(start='2013-01-13', end='2016-12-31', freq='D'), df_train.iloc[12::]['humidity'],

         label='训练集', color='blue', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-01', end='2017-04-24', freq='D'), df_test['humidity'],

         label='测试集', color='gold', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-13', end='2017-04-24', freq='D'),

         y_pred[1]*(train_max_humidity-train_min_humidity)+train_min_humidity,

         label='测试集预测', color='navy', alpha=0.8)

plt.plot(pd.date_range(start='2017-04-24', end='2017-05-04', freq='D'),

         series_humidity, label='向后预测10天', color='limegreen', alpha=0.8)

plt.legend()

plt.title('humidity')

plt.grid(True)

plt.xlabel('time')

plt.ylabel('°C')

plt.subplot(3,2,4)

plt.plot(pd.date_range(start='2017-01-01', end='2017-04-24', freq='D'), df_test['humidity'],

         label='测试集', color='gold', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-13', end='2017-04-24', freq='D'),

         y_pred[1]*(train_max_humidity-train_min_humidity)+train_min_humidity,

         label='测试集预测', color='navy', alpha=0.8)

plt.plot(pd.date_range(start='2017-04-24', end='2017-05-04', freq='D'),

         series_humidity, label='向后预测10天', color='limegreen', alpha=0.8)

plt.legend()

plt.title('humidity')

plt.grid(True)

plt.xlabel('time')

plt.ylabel('°C')





plt.subplot(3,2,5)

plt.plot(pd.date_range(start='2013-01-13', end='2016-12-31', freq='D'), df_train.iloc[12::]['meanpressure'],

         label='训练集', color='blue', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-01', end='2017-04-24', freq='D'), df_test['meanpressure'],

         label='测试集', color='gold', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-13', end='2017-04-24', freq='D'),

         y_pred[2]*(train_max_meanpressure-train_min_meanpressure)+train_min_meanpressure,

         label='测试集预测', color='navy', alpha=0.8)

plt.plot(pd.date_range(start='2017-04-24', end='2017-05-04', freq='D'),

         series_meanpressure, label='向后预测10天', color='limegreen', alpha=0.8)

plt.legend()

plt.title('meanpressure')

plt.grid(True)

plt.xlabel('pa')

plt.ylabel('°C')

plt.subplot(3,2,6)

plt.plot(pd.date_range(start='2017-01-01', end='2017-04-24', freq='D'), df_test['meanpressure'],

         label='测试集', color='gold', alpha=0.8)

plt.plot(pd.date_range(start='2017-01-13', end='2017-04-24', freq='D'),

         y_pred[2]*(train_max_meanpressure-train_min_meanpressure)+train_min_meanpressure,

         label='测试集预测', color='navy', alpha=0.8)

plt.plot(pd.date_range(start='2017-04-24', end='2017-05-04', freq='D'),

         series_meanpressure, label='向后预测10天', color='limegreen', alpha=0.8)

plt.legend()

plt.title('meanpressure')

plt.grid(True)

plt.xlabel('time')

plt.ylabel('pa')

plt.show()
