Pythorch框架构建Attention-lstm时序模型 - 文章 - 开发者社区

picture.image

Attention 是一种机制，在神经网络中处理序列数据时，使模型能够“专注”于输入序列中不同部分的重要性，它通过给每个输入位置分配不同的权重，以便网络可以在处理序列时关注更相关的部分，从而提高模型性能

Attention + LSTM 结合了长短时记忆网络（LSTM）和注意力机制，在传统的 LSTM 模型中，它会尝试通过门控单元来捕获长期依赖关系，但在处理长序列时，可能会出现信息丢失或者信息流动不够顺畅的问题，通过添加注意力机制，模型可以更好地处理长序列，因为它可以动态地调整对序列中不同部分的关注程度，从而更好地捕捉序列中的关键信息，这种结合可以提高模型的性能和效率

代码实现

数据调取



from datetime import datetime

import matplotlib.pyplot as plt

from meteostat import Stations, Daily

plt.rcParams['font.sans-serif'] = 'SimHei' # 设置中文显示

plt.rcParams['axes.unicode_minus'] = False

chongqing = (29.56301, 106.55156)



# 查找重庆附近的气象站

stations = Stations()

nearby_stations = stations.nearby(*chongqing).fetch(5)



# 获取最近的气象站的ID

station_id = nearby_stations.index[0]



# 设置时间范围

start = datetime(2008, 1, 1)

end = datetime(2024, 5, 25)



# 获取每日数据

data = Daily(station_id, start, end)

data = data.fetch()

data.head()

‍ ‍ picture.image

利用python meteostat库对重庆进行气象数据访问，详细的调取方法参考往期文章利用python meteostat库对全球气象数据访问，获取历史气象数据

数据划分



import pandas as pd

df = pd.DataFrame()

df['tavg'] = data['tavg']



# 定义划分比例

train_ratio = 0.7

val_ratio = 0.1

test_ratio = 0.2



# 计算划分的索引

train_split = int(train_ratio * len(df))

val_split = int((train_ratio + val_ratio) * len(df))



# 划分数据集

train_set = df.iloc[:train_split]

val_set = df.iloc[train_split:val_split]

test_set = df.iloc[val_split:]

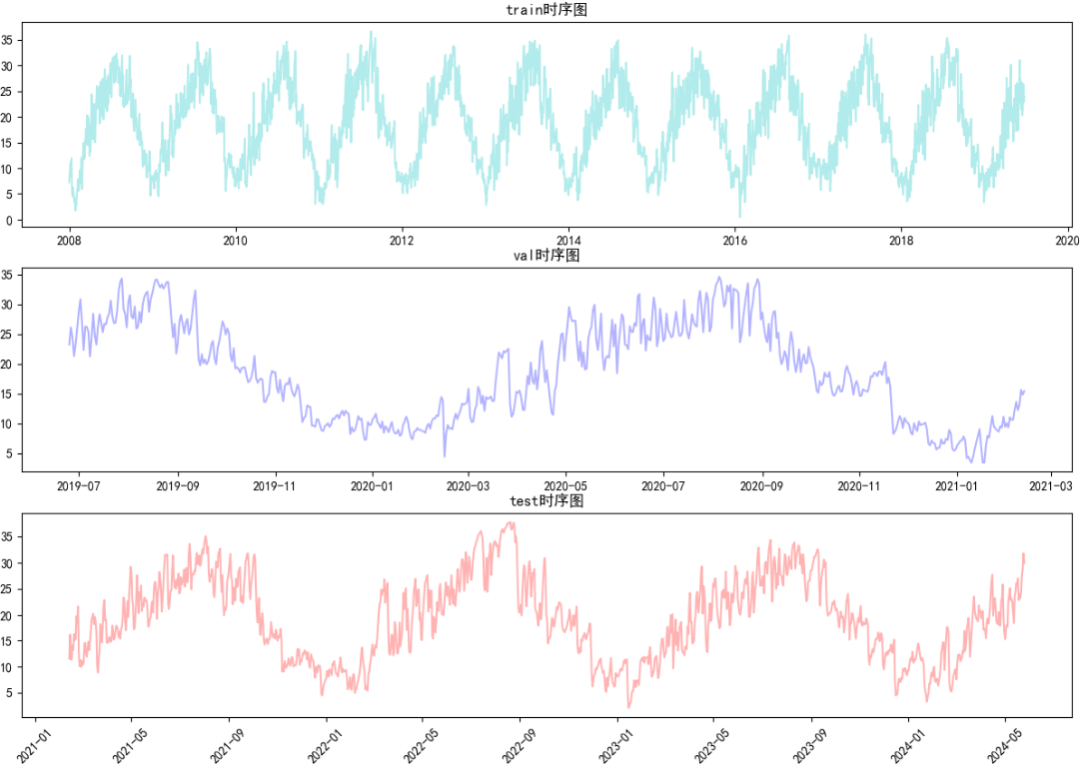

plt.figure(figsize=(15, 10))

plt.subplot(3,1,1)

plt.plot(train_set, color='c',  alpha=0.3)

plt.title('train时序图')



plt.subplot(3,1,2)

plt.plot(val_set, color='b',  alpha=0.3)

plt.title('val时序图')



plt.subplot(3,1,3)

plt.plot(test_set, color='r',  alpha=0.3)

plt.title('test时序图')

plt.xticks(rotation=45)

plt.show()

picture.image

在这里进行单序列的时序建模，对tavg列构建Attention+lstm模型

数据归一化



from sklearn.preprocessing import MinMaxScaler



def normalize_dataframe(train_set, val_set, test_set):

    scaler = MinMaxScaler()

    scaler.fit(train_set)  # 在训练集上拟合归一化模型



    train = pd.DataFrame(scaler.transform(train_set), columns=train_set.columns, index = train_set.index)

    val = pd.DataFrame(scaler.transform(val_set), columns=val_set.columns, index = val_set.index)

    test = pd.DataFrame(scaler.transform(test_set), columns=test_set.columns, index = test_set.index)

    return train, val, test



train, val, test = normalize_dataframe(train_set, val_set, test_set)

对测试集、验证集、测试集采取归一化处理：

这里采用归一化是因为原始数据本身不存在量纲问题，且为单序列不要考虑特征之间的尺度差异，但是通常来说标准化更适用于Attention，让数据具有零均值和单位方差

为什么标准化更适合注意力机制？

处理不同量纲的数据：注意力机制通常会处理不同特征的组合，标准化可以消除不同特征量纲的影响，使得特征在相同的尺度上

优化收敛：标准化的数据通常收敛更快，因为它们的数值范围在训练过程中更加稳定

对梯度的影响：标准化后的数据通常会使梯度分布更加均匀，从而避免梯度消失或爆炸的问题

标准化公式：

这里公式参数的详解请移步文章特征工程——数据转换，当采用标准化时代码如下



# 数据标准化

# 计算均值和标准差

mean = train_set.mean()

std = train_set.std()



# 对数据进行标准化

train = (train_set - mean) / std

val = (val_set - mean) / std

test = (test_set - mean) / std

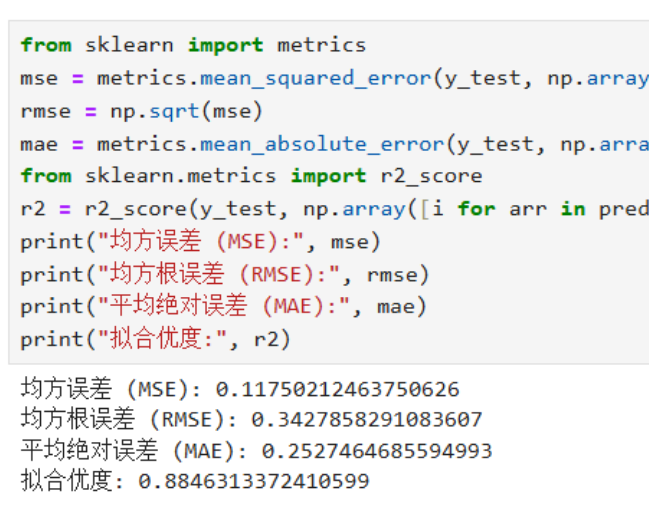

对于这个数据作者也采用了标准化后进行后续的模型构建，在测试集上所得评价指标如下，方便与后续采用的归一化后进行模型构建所得评价指标进行比较【实际上最后得出的结果是在该数据集上归一化优于标准化】

picture.image

时间窗口划分



import numpy as np

def prepare_data(data, win_size):

    X = []

    y = []



    for i in range(len(data) - win_size):

        temp_x = data[i:i + win_size]

        temp_y = data[i + win_size]

        X.append(temp_x)

        y.append(temp_y)



    X = np.asarray(X)

    y = np.asarray(y)

    X = np.expand_dims(X, axis=-1)

    return X, y



win_size = 30



# 训练集

X_train, y_train= prepare_data(train['tavg'].values, win_size)



# 验证集

X_val, y_val= prepare_data(val['tavg'].values, win_size)



# 测试集

X_test, y_test = prepare_data(test['tavg'].values, win_size)



print("训练集形状:", X_train.shape, y_train.shape)

print("验证集形状:", X_val.shape, y_val.shape)

print("测试集形状:", X_test.shape, y_test.shape)

picture.image

不做过多赘述时间窗口划分：时序预测模型的多种形式解析

数据集转换为 PyTorch 张量



import torch

import torch.nn as nn

import torch.optim as optim

from torch.utils.data import TensorDataset, DataLoader, Subset



#device 表示了一个用于存储和计算张量的设备。

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")# 检查是否有可用的 GPU

# 将NumPy数组转换为PyTorch张量

#将 numpy 数组 X_train_ts 转换为 PyTorch 的张量，并指定数据类型为 torch.float32，将张亮放置在指定的设备上进行存储和计算

X_train_tensor = torch.tensor(X_train, dtype=torch.float32).to(device)

y_train_tensor = torch.tensor(y_train, dtype=torch.float32).to(device)



X_validation_tensor=torch.tensor(X_val, dtype=torch.float32).to(device)

y_validation_tensor= torch.tensor(y_val,dtype=torch.float32).to(device)



X_test_tensor = torch.tensor(X_test, dtype=torch.float32).to(device)

y_test_tensor = torch.tensor(y_test, dtype=torch.float32).to(device)



# 创建训练集、验证集和测试集数据集

train_dataset = TensorDataset(X_train_tensor, y_train_tensor)

validation_dataset = TensorDataset(X_validation_tensor, y_validation_tensor)

test_dataset = TensorDataset(X_test_tensor, y_test_tensor)



# 定义批量大小

batch_size = 64 #批量大小，算力越强，可以设置越大，可自定义 ，常见的批量大小通常在32到256之间



# 创建数据加载器 shuffle=True 表示在每个 epoch 开始时将数据打乱

train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=False)

val_loader = DataLoader(validation_dataset, batch_size=batch_size, shuffle=False)

test_loader = DataLoader(test_dataset, batch_size=batch_size, shuffle=False)



# 打印训练数据形状

dataiter = iter(train_loader)

sample_x, sample_y = next(dataiter)  # 修改这里，使用next方法手动获取一个批次的数据

print('Sample input shape: ', sample_x.shape)

print('Sample output shape: ', sample_y.shape)

picture.image

数据集转换为 PyTorch 张量，并创建了对应的数据加载器，方便后续模型的训练、验证和测试

Attention-lstm模型构建



# 定义模型参数字典

model_params = {

    'lstm': {

        'input_size': X_train.shape[2],  # 输入特征维度

        'hidden_size': 256,              # LSTM隐藏层维度

        'num_layers': 1,                 # LSTM层数

        'output_size': 1                 # 输出维度

    },

    'attention': {

        'num_heads': 8                   # 注意力头数

    }

}



# 定义多头注意力层

class MultiHeadAttention(nn.Module):

    def __init__(self, hidden_size, num_heads):

        super(MultiHeadAttention, self).__init__()

        # 定义多头注意力层

        self.attention = nn.MultiheadAttention(hidden_size, num_heads)



    def forward(self, lstm_output):

        # lstm_output 形状: (batch_size, seq_length, hidden_size)

        # MultiheadAttention 期望的输入形状: (seq_length, batch_size, hidden_size)

        lstm_output = lstm_output.permute(1, 0, 2)  # 转置维度

        attn_output, attn_weights = self.attention(lstm_output, lstm_output, lstm_output)

        attn_output = attn_output.permute(1, 0, 2)  # 转置回原来的维度

        return attn_output, attn_weights



# 定义 Attention_LSTM 模型

class Attention_LSTM(nn.Module):

    def __init__(self, lstm_params, attention_params):

        super(Attention_LSTM, self).__init__()

        self.hidden_size = lstm_params['hidden_size']

        self.num_layers = lstm_params['num_layers']

        # 定义LSTM层

        self.lstm = nn.LSTM(lstm_params['input_size'], lstm_params['hidden_size'], lstm_params['num_layers'], batch_first=True)

        # 定义多头注意力层

        self.attention = MultiHeadAttention(lstm_params['hidden_size'], attention_params['num_heads'])

        # 定义全连接层

        self.fc1 = nn.Linear(lstm_params['hidden_size'], 128)

        self.fc2 = nn.Linear(128, 64)

        self.fc3 = nn.Linear(64, 32)

        self.fc4 = nn.Linear(32, 16)

        self.fc5 = nn.Linear(16, lstm_params['output_size'])

        self.relu = nn.ReLU()  # 激活函数ReLU



    def forward(self, x):

        # 初始化隐藏状态和细胞状态

        h0 = torch.zeros(self.num_layers, x.size(0), self.hidden_size).to(device)

        c0 = torch.zeros(self.num_layers, x.size(0), self.hidden_size).to(device)



        # LSTM前向传播

        lstm_out, _ = self.lstm(x, (h0, c0))



        # 应用多头注意力层

        attn_out, _ = self.attention(lstm_out)



        # 取最后一个时间步的输出

        out = self.relu(attn_out[:, -1, :])



        # 全连接层前向传播

        out = self.relu(self.fc1(out))  # 全连接层1

        out = self.relu(self.fc2(out))  # 全连接层2

        out = self.relu(self.fc3(out))  # 全连接层3

        out = self.relu(self.fc4(out))  # 全连接层4

        out = self.fc5(out)  # 输出层

        return out



# 模型参数

lstm_params = model_params['lstm']

attention_params = model_params['attention']

# 实例化模型

model = Attention_LSTM(lstm_params, attention_params).to(device)

print(model)

picture.image

模型是一个具有注意力机制的长短期记忆网络（LSTM），下面是这个模型的各个组成部分的解释：

LSTM 层：该模型包含一个 LSTM 层，输入特征的维度为 1，隐藏层维度为 256，batch_first=True 表示输入数据的形状为 (batch_size, seq_length, input_size)，这个 LSTM 层用于处理序列数据，并学习序列中的长期依赖关系
MultiHeadAttention 层：模型还包含一个多头注意力层，用于引入注意力机制，这个多头注意力层期望的输入形状为 (seq_length, batch_size, hidden_size)，其中 seq_length 是序列长度，batch_size 是批量大小，hidden_size 是 LSTM 隐藏层的维度，该注意力层能够将输入序列中的每个时间步的信息进行加权组合，以获取更好的表示
全连接层：模型还包含几个全连接层，用于对从 LSTM 和注意力层中提取的特征进行进一步处理和转换，这些全连接层将提取到的特征映射到不同的空间维度，以逐渐减少特征的维度，并最终输出一个标量值
激活函数：在全连接层之间使用了 ReLU 激活函数，以引入非线性变换，并帮助网络学习更复杂的函数关系

在这里需要注意Attention的参数num_heads，使用注意力头数时存在一些技巧：

隐藏层维度：注意力层的隐藏层维度（hidden_size）应该与上一层输出维度匹配，这里就是与lstm模型的输出维度匹配，在代码中，hidden_size 被设置为 256，因此注意力层的输入维度也应是 256
注意力头数：注意力头数（num_heads）应该能均匀地分割隐藏层维度，也就是说，hidden_size 应该能被 num_heads 整除，这样可以确保每个注意力头处理的维度是相同的

有时为了避免使用Attention时产生过拟合往往会在其后面加上随机失活层，当然也可以通过优化器添加 L2 正则化项来防止模型过拟合，如下代码采用随机失活层Dropout()



# 定义多头注意力层

class MultiHeadAttention(nn.Module):

    def __init__(self, hidden_size, num_heads):

        super(MultiHeadAttention, self).__init__()

        # 定义多头注意力层

        self.attention = nn.MultiheadAttention(hidden_size, num_heads)

        self.dropout = nn.Dropout(p=0.1)  # Dropout层，防止过拟合



    def forward(self, lstm_output):

        # lstm_output 形状: (batch_size, seq_length, hidden_size)

        # MultiheadAttention 期望的输入形状: (seq_length, batch_size, hidden_size)

        lstm_output = lstm_output.permute(1, 0, 2)  # 转置维度

        attn_output, attn_weights = self.attention(lstm_output, lstm_output, lstm_output)

        attn_output = self.dropout(attn_output)  # 应用Dropout

        attn_output = attn_output.permute(1, 0, 2)  # 转置回原来的维度

        return attn_output, attn_weights

模型训练



criterion = nn.MSELoss()

optimizer = optim.Adam(model.parameters(), lr=0.001)



# 训练模型

num_epochs = 150

train_losses = []

val_losses = []



for epoch in range(num_epochs):

    model.train()

    train_loss = 0

    for X_batch, y_batch in train_loader:

        optimizer.zero_grad()

        outputs = model(X_batch)

        loss = criterion(outputs.squeeze(), y_batch)

        loss.backward()

        optimizer.step()

        train_loss += loss.item()



    train_loss /= len(train_loader)

    train_losses.append(train_loss)



    model.eval()

    val_loss = 0

    with torch.no_grad():

        for X_batch, y_batch in val_loader:

            outputs = model(X_batch)

            loss = criterion(outputs.squeeze(), y_batch)

            val_loss += loss.item()



    val_loss /= len(val_loader)

    val_losses.append(val_loss)



    print(f'Epoch [{epoch+1}/{num_epochs}], Train Loss: {train_loss:.8f}, Val Loss: {val_loss:.8f}')

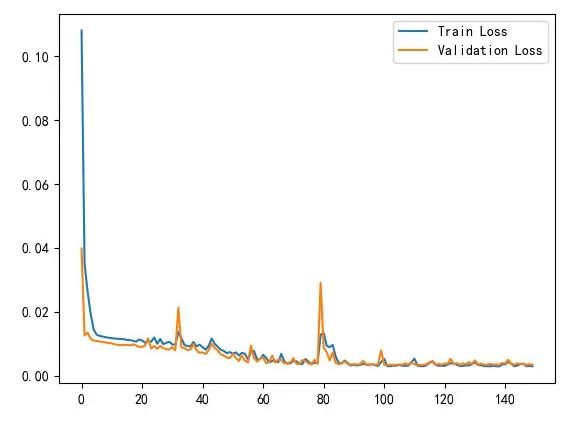

# 绘制损失曲线

plt.figure()

plt.plot(train_losses, label='Train Loss')

plt.plot(val_losses, label='Validation Loss')

plt.legend()

plt.show()

picture.image

模型预测评价



# 保存模型

torch.save(model.state_dict(), 'Attention+lstm.pth')

# 调用模型

lstm_model = Attention_LSTM(lstm_params, attention_params).to(device)

lstm_model.load_state_dict(torch.load('Attention+lstm.pth'))

lstm_model.eval()

# 在测试集上进行预测

predictions = []

lstm_model.eval()

with torch.no_grad():

    for inputs, _ in test_loader:

        outputs = lstm_model(inputs)

        predictions.extend(outputs.cpu().numpy())

predictions = np.array(predictions)



from sklearn import metrics

mse = metrics.mean_squared_error(y_test, np.array([i for arr in predictions for i in arr]))

rmse = np.sqrt(mse)

mae = metrics.mean_absolute_error(y_test, np.array([i for arr in predictions for i in arr]))

from sklearn.metrics import r2_score

r2 = r2_score(y_test, np.array([i for arr in predictions for i in arr]))

print("均方误差 (MSE):", mse)

print("均方根误差 (RMSE):", rmse)

print("平均绝对误差 (MAE):", mae)

print("拟合优度:", r2)

picture.image

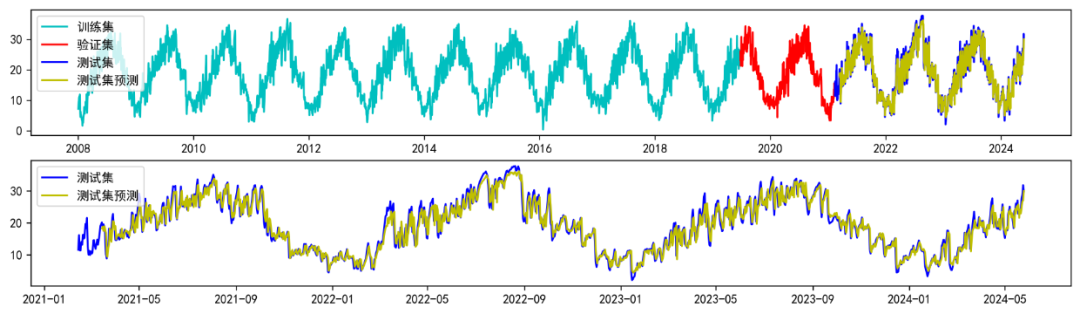

可视化展示



df_max = np.max(train_set)

df_min = np.min(train_set)



plt.figure(figsize=(15,4), dpi =300)

plt.subplot(2,1,1)

plt.plot(train_set, color = 'c', label = '训练集')

plt.plot(val_set, color = 'r', label = '验证集')

plt.plot(test_set, color = 'b', label = '测试集')

plt.plot(pd.date_range(start='2021-03-15', end='2024-05-25', freq='D')

         ,predictions*(df_max-df_min)+df_min, color = 'y', label = '测试集预测')



plt.legend()



plt.subplot(2,1,2)

plt.plot(test_set, color = 'b', label = '测试集')

plt.plot(pd.date_range(start='2021-03-15', end='2024-05-25', freq='D')

         ,predictions*(df_max-df_min)+df_min, color = 'y', label = '测试集预测')



plt.legend()

plt.show()

picture.image

往期推荐

时间序列预测：CNN-BiLSTM模型实践

利用Pytorch框架构建lstm时间序列预测模型

灰狼优化算法(GWO)：从理论到深度学习中的实践应用

梯度提升集成：LightGBM与XGBoost组合预测

基于LSTM模型的多输入多输出单步时间序列预测

使用LSTM模型预测多特征变量的时间序列

TCN时间序列卷积神经网络

基于VMD分解的VMD-CNN-LSTM时间序列预测模型实现

基于VMD分解的VMD-LSTM时间序列预测模型实现，大力提升预测精度！

长短期记忆网络LSTM在时序数据预测演示

如果你对类似于这样的文章感兴趣。

欢迎关注、点赞、转发~

个人观点，仅供参考
