长短期记忆网络LSTM在时序数据预测演示

1. 长短期记忆网络LSTM简介

1.1 什么是LSTM？

LSTM是一种特殊的循环神经网络（RNN），专门设计用于解决传统RNN中的长期依赖问题。它在序列数据处理中表现出色，被广泛用于语言建模、时间序列预测和自然语言处理等领域

1.2 LSTM的内部结构：

LSTM的核心是其复杂的内部结构，包括三个关键门：遗忘门、输入门和输出门，这些门的作用是控制信息的流动，从而有效地捕捉序列中的长期依赖关

• 遗忘门（Forget Gate）:

其中， 是遗忘门的输出； 是权重矩阵； 是上一个时间步的隐藏状态； 是当前时间步的输入； 是 激活函数

• 输入门（Input Gate）:

其中， 是输入门的输出； 是当前时间步的细胞状态的候选值； 、 分别是权重矩阵； 是上一个时间步的隐藏状态； 是当前时间步的输入； 是 激活函数， 是双曲正切激活函数

• 细胞状态更新：

其中 是当前时间步的细胞状态； 是遗忘门的输出； 是上一个时间步的细胞状态； 是输入门的输出； 是当前时间步的细胞状态候选值

• 输出门（Output Gate）：

其中 是输出门的输出； 是当前时间步的隐藏状态； 是权重矩阵； 是上一个时间步的隐藏状态； 是当前时间步的输入； 是当前时间步的细胞状态；

是

激活函数，

是双曲正切激活函数

这些公式描述了LSTM的内部运算过程，使其能够有效地处理长序列信息并减轻梯度消失问题

2. 代码实例

2.1 数据解读

在电力行业，对每日功率波动进行准确预测对于电网调度和能源规划至关重要。通过深度学习模型，可以更好地理解数据的复杂关系，从而提高预测的准确性，首先，加载数据并展示了原始功率波动数据（此数据已经过一定的异常值、缺失值处理）的趋势


import numpy as np

import matplotlib.pyplot as plt

import pandas as pd

plt.rcParams['font.sans-serif'] = 'SimHei' # 设置中文显示

plt.rcParams['axes.unicode_minus'] = False



data = pd.read_excel('每日功率波动.xlsx', index_col=0,  parse_dates=['数据时间'])

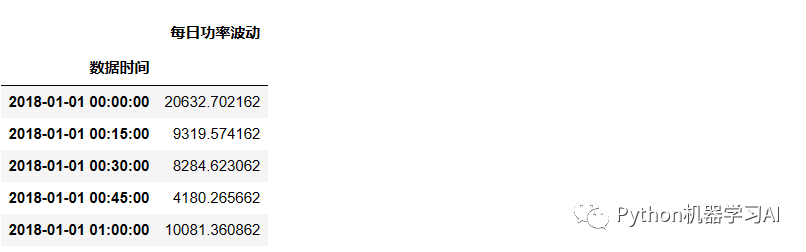

data.head()

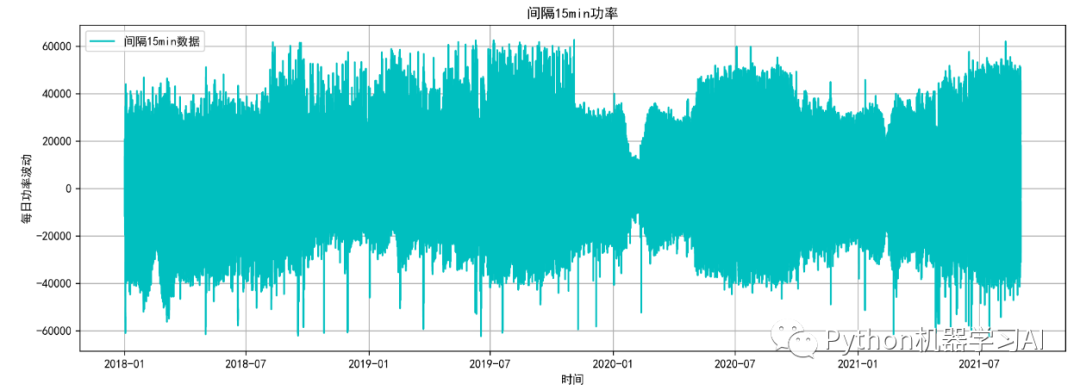

plt.figure(figsize=(15,5 ), dpi =300)

plt.grid(True)

plt.plot(data['每日功率波动'], label = '间隔15min数据',color = 'c')

plt.title('间隔15min功率')

plt.xlabel('时间')

plt.ylabel('每日功率波动')

plt.legend()

plt.show()


2.2 数据处理

对原始数据进行数据的归一化处理，并将其转换为模型可接受的输入格式


# 0-1标准化

arr_max = np.max(np.array(data))

arr_min = np.min(np.array(data))

data_bz = (np.array(data)-arr_min)/(arr_max-arr_min)

data_bz = data_bz.ravel() # 转换为一维数组



def dataset(data, win_size=96): # 窗口为96正好为一天24h原始数据为间隔15min数据

    """

    将给定的数据划分为输入特征集合 X 和目标值集合 Y 的函数。



    参数:

    - data: 输入数据，应为一维数组或列表。

    - win_size: 窗口大小，表示每个样本的时间步数，默认为 96。



    返回值:

    - X: 输入特征集合，是形状为 (样本数, 窗口大小) 的二维数组。

    - Y: 目标值集合，是形状为 (样本数,) 的一维数组。

    """



    X = []  # 用于存储输入特征的列表

    Y = []  # 用于存储目标值的列表



    # 遍历数据，形成样本窗口

    for i in range(len(data) - win_size):

        temp_x = data[i:i + win_size]  # 提取窗口大小范围内的输入特征

        temp_y = data[i + win_size]    # 提取对应的目标值

        X.append(temp_x)

        Y.append(temp_y)



    # 转换列表为 NumPy 数组

    X = np.asarray(X)

    Y = np.asarray(Y)



    return X, Y



data_x, data_y = dataset(data_bz, 96)

print("输入特征集合:",data_x) # 二维数组

print("目标值集合:",data_y) # 一维数组



data_x = np.expand_dims(data_x, axis=1)

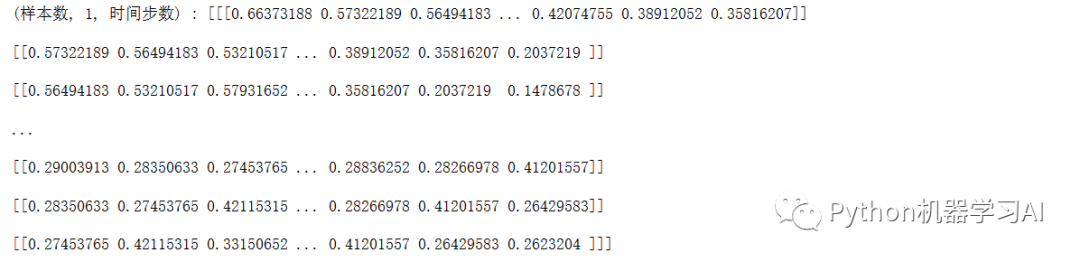

print(" (样本数, 1, 时间步数) :", data_x)


将原始数据进行0-1标准化，有助于模型更好地学习和收敛，将经过标准化处理的数据划分成输入特征集合（X）和目标值集合（Y）。这里通过窗口大小（win_size）将时间序列数据划分成多个样本，每个样本包含了过去一段时间的数据作为输入特征，以及对应时间步的数据作为目标值。这样的数据划分有助于训练模型学习时间序列的模式和趋势，最后

将 data_x 从一个形状为 (样本数, 时间步数) 的二维数组变为 (样本数, 1, 时间步数) 的三维数组。这种形状的调整通常在深度学习模型中使用，特别是对于循环神经网络 (RNN) 或卷积神经网络 (CNN) 等模型。三维数组中的第二个维度（1）通常用于表示时间步的维度，以便模型能够识别序列数据

2.3 模型构建


from sklearn.model_selection import train_test_split

from keras.layers import LSTM, Dense

from keras.models import Sequential



train_x, test_x, train_y, test_y = train_test_split(data_x, data_y, test_size = 0.2, shuffle = False)



# 使用 Sequential API 构建模型

model =Sequential()



#  LSTM 层中有 256 个隐藏单元 input_shape参数指定输入数据的形状，这里为(1, 时间步数)

model.add(LSTM(256, input_shape=(train_x.shape[1], train_x.shape[2])))



# 这里定义激活函数为sigmoid（前文对输出数据进行归一化处理）

model.add(Dense(1, activation='sigmoid')



# 编译模型

# 损失函数（loss）为均方误差（Mean Squared Error），适用于回归问题

# 优化器（optimizer）为 Adam，是一种常用的优化算法

model.compile(loss='mse', optimizer='adam')



# 训练模型

# epochs：训练的轮数，即遍历整个训练数据的次数

# batch_size：每批次训练的样本数

# validation_split：用于在训练过程中划分一部分数据作为验证集，这里是取训练数据的20%作为验证集

# shuffle：是否在每个 epoch 之前随机打乱训练数据

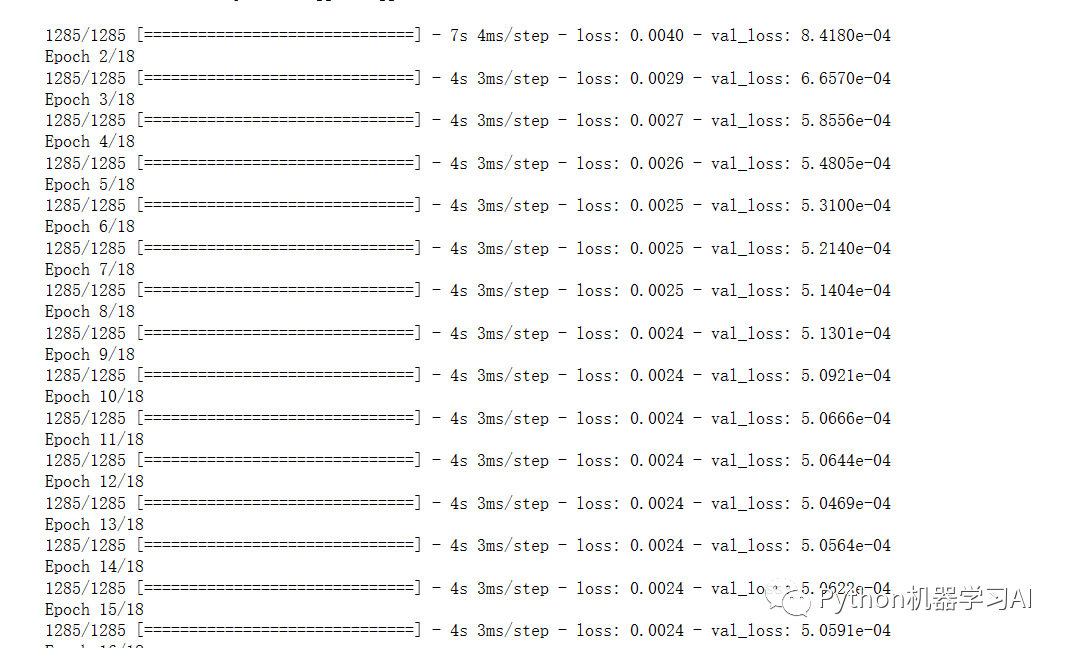

history = model.fit(train_x, train_y, epochs=18, batch_size=64, validation_split=0.2, shuffle=False)



import matplotlib.pyplot as plt



# 绘制训练过程中的损失曲线和验证集损失曲线

plt.plot(history.history['loss'])          # 训练集损失曲线

plt.plot(history.history['val_loss'], c='r')  # 验证集损失曲线，使用红色表示

plt.legend(['loss', 'val_loss'])

plt.show()


通过观察这两条损失曲线，可以评估模型在训练集和验证集上的性能表现。通常来说，随着训练的进行，训练集损失应该逐渐降低，而验证集损失则应该在模型学到足够信息后趋于稳定。如果验证集损失开始上升，可能表示模型过拟合了训练数据




          model.summary() # 打印模型摘要



2.4 模型评价


y_pred = model.predict(test_x)



from sklearn import metrics

# 计算均方误差（MSE）

mse = metrics.mean_squared_error(test_y, np.array([i for arr in y_pred for i in arr]))

# 计算均方根误差（RMSE）

rmse = np.sqrt(mse)

# 计算平均绝对误差（MAE）

mae = metrics.mean_absolute_error(test_y, np.array([i for arr in y_pred for i in arr]))

from sklearn.metrics import r2_score # 拟合优度

r2 = r2_score(test_y, np.array([i for arr in y_pred for i in arr]))

print("均方误差 (MSE):", mse)

print("均方根误差 (RMSE):", rmse)

print("平均绝对误差 (MAE):", mae)

print("拟合优度:", r2)


综合来看，这些指标表明你的模型在给定的任务上表现良好，能够对数据进行较为准确的预测

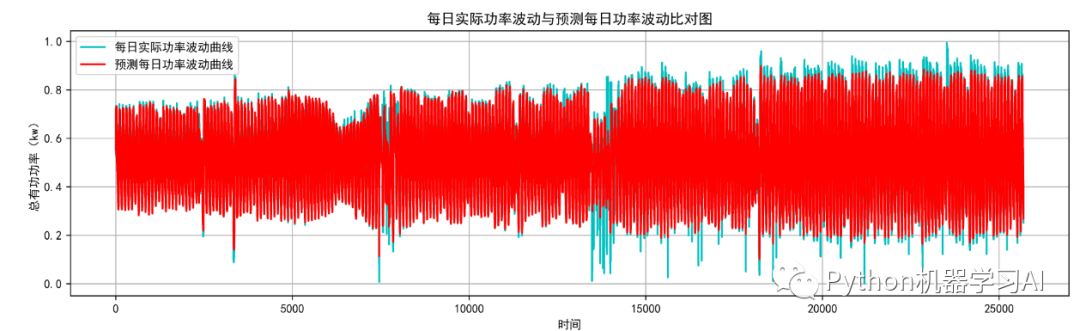

plt.figure(figsize=(15,4), dpi =300)

plt.plot(test_y, color = 'c', label = '每日实际功率波动曲线')

plt.plot(y_pred, color = 'r', label = '预测每日功率波动曲线')

plt.title('每日实际功率波动与预测每日功率波动比对图')

plt.grid(True)

plt.xlabel('时间')

plt.ylabel('总有功功率（kw）')

plt.legend()

plt.show()


2.5 模型向后预测


def predict_all(model, last_x, num=24):

    # 初始化一个列表，用于存储预测结果

    pred_y = []



    # 循环进行多步预测

    for i in range(num):

        # 使用模型进行单步预测

        temp_y = model.predict(last_x)



        # 将预测结果添加到预测列表中

        pred_y.append(temp_y[0, 0])



        # 为下一步预测准备输入数据

        temp_y = np.expand_dims(temp_y, 0)

        last_x = np.concatenate([last_x[:, :, 1:], temp_y], axis=2)



    # 将预测结果转换为 NumPy 数组并返回

    return np.asarray(pred_y)



# 从测试集中获取最后一个时间步的输入数据

last_x = test_x[-1]



# 使用 np.expand_dims 函数在最前面添加一个新的维度

last_x = np.expand_dims(last_x, 0)



# 往后预测10天 时间窗口为96一天每隔15min的数据采集

series_pre = predict_all(model, last_x, num=960)



series = series_pre*(arr_max-arr_min)+arr_min # 未来10天波动预测值归一化数据还原

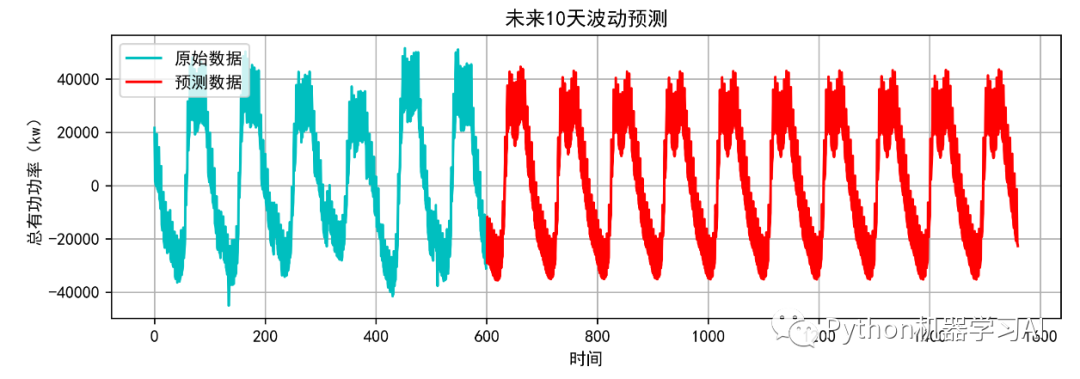

plt.figure(figsize=(10,3), dpi =500)

plt.plot(range(600), data[-600:], color = 'c', label = '原始数据')

plt.plot(range(600, 600+len(series)), series, color = 'r', label = '预测数据')

plt.title('未来10天波动预测')

plt.xlabel('时间')

plt.ylabel('总有功功率（kw）')

plt.grid(True)

plt.legend()

plt.savefig('未来10天波动预测.png')

plt.show()


3. 总结

在本文中，我们探讨了LSTM模型的构建和训练过程，以及如何利用该模型进行时间序列数据的预测。强调了模型评估的重要性，通过均方误差、均方根误差和平均绝对误差等指标来量化模型的性能，不要忘记，在实际应用中，除了模型的构建，数据的质量和特征工程同样至关重要。通过不断学习和实践，我们可以不断优化模型并提高预测的准确性。感谢各位读者的耐心阅读，希望本文能够为你提供有益的信息。如果你对文章中的内容有任何疑问或想要进一步探讨的话题(当然博主能力也有限😢)，欢迎联系。让我们一起继续学习，探索更多有趣的数据科学和机器学习领域的知识！感谢您的关注与支持，我们下期再见！
