CatBoost是基于决策树的梯度提升算法，它通过组合多个弱学习器（通常是决策树）来提升模型的预测能力，并具有处理分类特征和减少过拟合的优势，在分类和回归任务中提供高效且易于解释的模型，接下来通过利用CatBoost回归模型，结合先进的解释性分析工具，如SHAP和部分依赖图（PDP），对数据集进行预测和分析，通过对模型的训练和解释，期望能够揭示影响因变量的主要因素，并提供可解释的预测结果，帮助读者理解如何解释机器学习

代码实现

数据加载与分割



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = 'SimHei'

plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('california.xlsx')



from sklearn.model_selection import train_test_split, KFold



X = df.drop(['price'],axis=1)

y = df['price']



# 划分训练集和测试集

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

使用pandas读取Excel文件，加载数据集，将数据集中的特征和目标变量分开，特征为X，目标为y，使用train_test_split将数据集分为训练集和测试集，比例为80%训练集和20%测试集

模型训练与交叉验证



from sklearn.metrics import root_mean_squared_error

from catboost import CatBoostRegressor



# CatBoost模型参数

params_cat = {

    'learning_rate': 0.02,       # 学习率，控制每一步的步长，用于防止过拟合。典型值范围：0.01 - 0.1

    'iterations': 1000,          # 弱学习器（决策树）的数量

    'depth': 6,                  # 决策树的深度，控制模型复杂度

    'eval_metric': 'RMSE',       # 评估指标，这里使用均方根误差（Root Mean Squared Error，简称RMSE）

    'random_seed': 42,           # 随机种子，用于重现模型的结果

    'verbose': 500               # 控制CatBoost输出信息的详细程度，每100次迭代输出一次

}



# 准备k折交叉验证

kf = KFold(n_splits=5, shuffle=True, random_state=42)

scores = []

best_score = np.inf

best_model = None



# 交叉验证

for fold, (train_index, val_index) in enumerate(kf.split(X_train, y_train)):

    X_train_fold, X_val_fold = X_train.iloc[train_index], X_train.iloc[val_index]

    y_train_fold, y_val_fold = y_train.iloc[train_index], y_train.iloc[val_index]



    model = CatBoostRegressor(**params_cat)

    model.fit(X_train_fold, y_train_fold, eval_set=(X_val_fold, y_val_fold), early_stopping_rounds=100)



    # 预测并计算得分

    y_val_pred = model.predict(X_val_fold)

    score = root_mean_squared_error(y_val_fold, y_val_pred)  # RMSE



    scores.append(score)

    print(f'第 {fold + 1} 折 RMSE: {score}')



    # 保存得分最好的模型

    if score < best_score:

        best_score = score

        best_model = model



print(f'最佳 RMSE: {best_score}')

picture.image

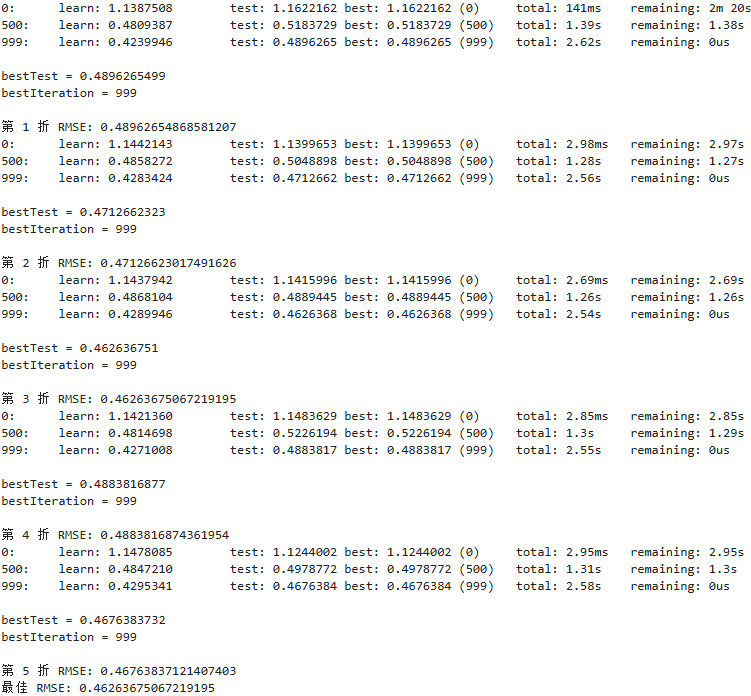

采用KFold进行5折交叉验证，确保模型的稳定性和泛化能力，使用CatBoost回归模型训练数据。CatBoost是一种基于决策树的梯度提升算法，适用于处理分类和回归任务，设置了一些模型参数，如学习率、迭代次数、决策树深度等，通过交叉验证，计算每一折的均方根误差（RMSE），选取表现最好的模型作为最终模型

模型评估



from sklearn import metrics

# 预测

y_pred_four = best_model.predict(X_test)



y_pred_list = y_pred_four.tolist()

mse = metrics.mean_squared_error(y_test, y_pred_list)

rmse = np.sqrt(mse)

mae = metrics.mean_absolute_error(y_test, y_pred_list)

r2 = metrics.r2_score(y_test, y_pred_list)



print("均方误差 (MSE):", mse)

print("均方根误差 (RMSE):", rmse)

print("平均绝对误差 (MAE):", mae)

print("拟合优度 (R-squared):", r2)

picture.image

使用最佳模型对测试集进行预测，计算评估指标，包括均方误差（MSE）、均方根误差（RMSE）、平均绝对误差（MAE）和拟合优度（R-squared）

模型解释

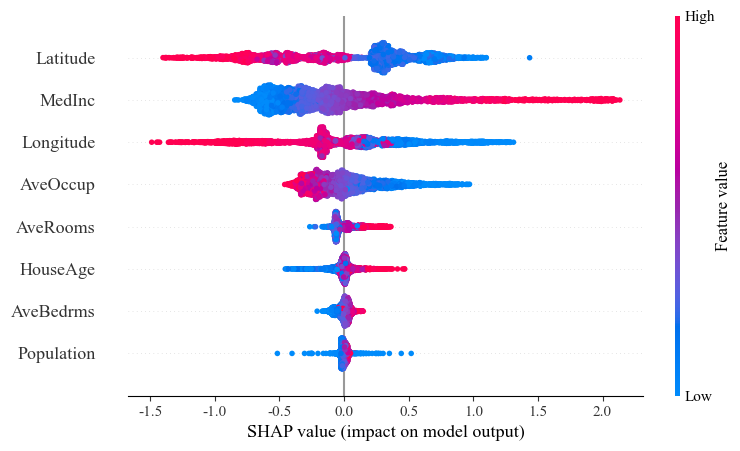

shap解释摘要图



import shap

# 构建 shap解释器

explainer = shap.TreeExplainer(best_model)

# 计算测试集的shap值

shap_values = explainer.shap_values(X_test)

# 特征标签

labels = X_test.columns

plt.rcParams['font.family'] = 'serif'

plt.rcParams['font.serif'] = 'Times new Roman'

plt.rcParams['font.size'] = 13

plt.figure()

shap.summary_plot(shap_values, X_test, feature_names=labels, plot_type="dot")

picture.image

shap部分如何解释参考往期文章SHAP全解析：机器学习、深度学习模型解释保姆级教程

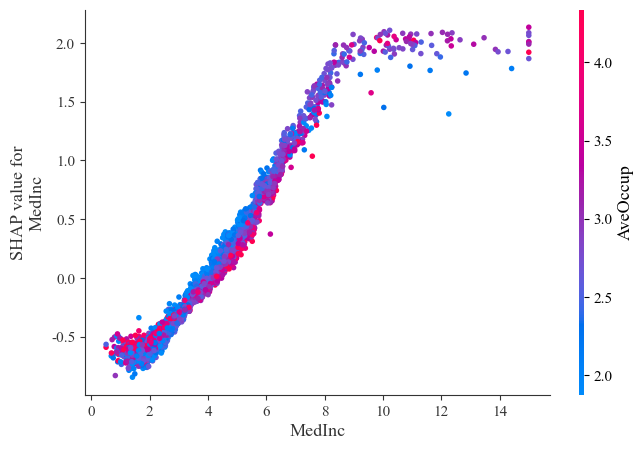

shap依赖图





          shap.dependence\_plot('MedInc', shap\_values, X\_test, interaction\_index='AveOccup')

picture.image

shap力图



# 绘制单个样本的SHAP解释（Force Plot）

sample_index = 7  # 选择一个样本索引进行解释

shap.force_plot(explainer.expected_value, shap_values[sample_index], X_test.iloc[sample_index], matplotlib=True)

picture.image

shap交互作用摘要图



shap_interaction_values = explainer.shap_interaction_values(X_test)

shap.summary_plot(shap_interaction_values, X_test)

picture.image

shap热图



# 创建 shap.Explanation 对象

shap_explanation = shap.Explanation(values=shap_values[0:500,:],

                                    base_values=explainer.expected_value,

                                    data=X_test.iloc[0:500,:], feature_names=X_test.columns)

# 绘制热图

shap.plots.heatmap(shap_explanation)

picture.image

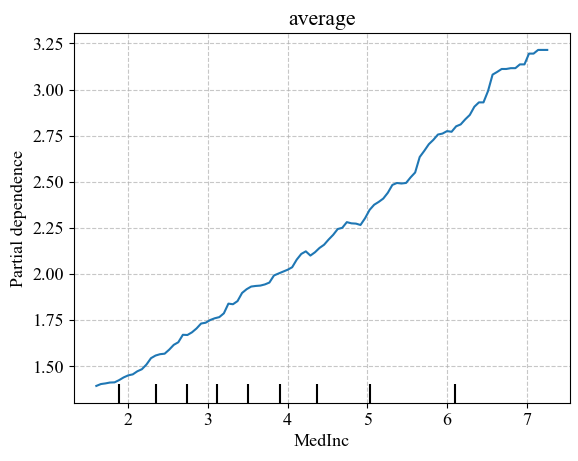

部分依赖图PDP



from sklearn.inspection import PartialDependenceDisplay

features = ['MedInc']  # 替换为你要绘制的特征

# best_model,为训练模型 X_test为测试集 kind为average代表绘制PDP

PartialDependenceDisplay.from_estimator(best_model, X_test, features, kind='average')

plt.grid(True, linestyle='--', alpha=0.7)

plt.title('average')

plt.show()

picture.image

PDP(部分依赖图)、ICE(个体条件期望)如何解释参考往期文章PDP(部分依赖图)、ICE(个体条件期望)解释机器学习模型保姆级教程

个体条件期望ICE



features = ['MedInc']

PartialDependenceDisplay.from_estimator(best_model, X_test, features, kind='individual')

plt.grid(True, linestyle='--', alpha=0.7)

plt.title('individual')

plt.show()

picture.image

2D PDP



# 选择两个特征绘制2D PDP

features = ['MedInc', 'AveOccup']



# 使用 contour_kw 参数绘制2D PDP

fig, ax = plt.subplots(figsize=(10, 6))

PartialDependenceDisplay.from_estimator(

    best_model,

    X_test,

    features=[features],

    kind='average',

    grid_resolution=50,

    contour_kw={'cmap': 'viridis', 'alpha': 0.8},

    ax=ax

)

plt.suptitle('2D Partial Dependence Plot for MedInc and AveOccup')

plt.show()
