背景

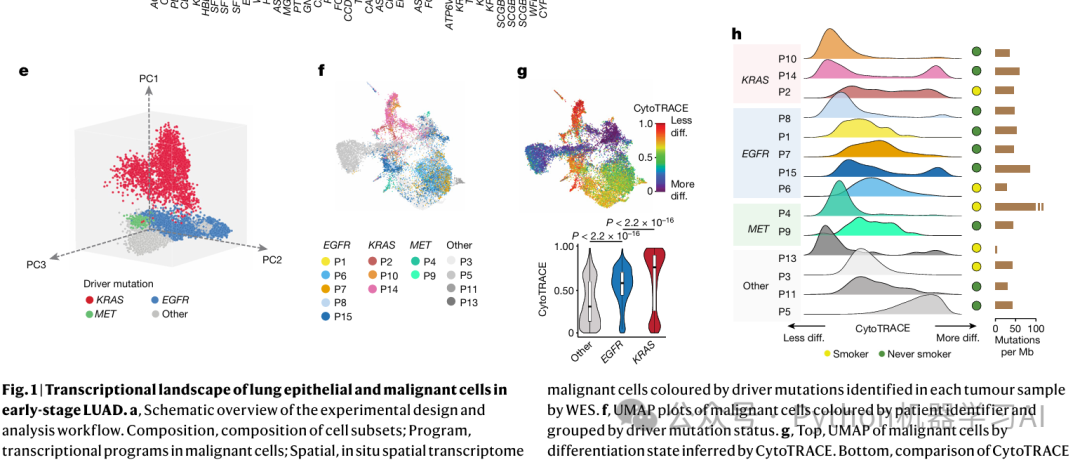

今天我介绍一种非常有趣的可视化方法——山脊图（Ridge Plot）。山脊图是一种同时展示多个变量分布的工具，尤其适合用来比较不同类别的数据分布。通过这种图表，可以清晰地看到各个类别的数据在不同特征上的密度差异，如图H

picture.image

什么是山脊图？

山脊图通常用于展示一系列密度估计图（KDE）的叠加，每一个叠加的图表示一个类别或者一个时间点。图表类似山脉的脊线，因此得名"山脊图"。相比传统的直方图，山脊图不仅能展示数据的分布情况，还能让我们更直观地比较多个类别的特征分布，接下来将通过鸢尾花（Iris）数据集，探讨如何利用山脊图来揭示隐藏在数据中的模式

代码实现



import seaborn as sns

import pandas as pd

import matplotlib.pyplot as plt

from sklearn.datasets import load_iris

# 加载鸢尾花数据集

iris = load_iris()

iris_df = pd.DataFrame(data=iris.data, columns=iris.feature_names)

iris_df['species'] = iris.target

# 将物种从数字编码映射为字符串标签，便于识别

species_dict = {0: 'setosa', 1: 'versicolor', 2: 'virginica'}

iris_df['species'] = iris_df['species'].map(species_dict)

# 准备绘制山脊图

sns.set(style="white", rc={"axes.facecolor": (0, 0, 0, 0)})

pal = sns.cubehelix_palette(3, rot=-.25, light=.7)

# 创建 FacetGrid 对象，用于绘制每个物种的山脊图

g = sns.FacetGrid(iris_df, row="species", hue="species", aspect=15, height=1.5, palette=pal)

# 为每个物种绘制密度估计图，并设置相关参数

g.map(sns.kdeplot, "sepal length (cm)", bw_adjust=0.5, clip_on=False, fill=True, alpha=1, linewidth=1.5)

# 再绘制一条白色轮廓线以增强视觉效果

g.map(sns.kdeplot, "sepal length (cm)", clip_on=False, color="w", lw=2, bw_adjust=0.5)

# 为每个子图添加一条水平线，作为基准线

g.map(plt.axhline, y=0, lw=2, clip_on=False)

# 调整子图之间的间距，使得各图紧密相连

g.fig.subplots_adjust(hspace=-0.25)

# 清除标题，设置x轴标签

g.set_titles("")

g.set(xlabel="Sepal Length (cm)", yticks=[])  # 设置x轴标签并移除y轴刻度

g.despine(bottom=True, left=True)  # 移除图表的底部和左侧的边框

# 修改y轴标签为类别名称

for ax, species in zip(g.axes.flat, ['setosa', 'versicolor', 'virginica']):

    ax.set_ylabel(species, rotation=0, labelpad=60)  # 修改y轴标签为物种名，旋转角度为0

# 保存并显示图表

plt.savefig("ridge_sepal_length.pdf", format='pdf', bbox_inches='tight', dpi=1200)  # 保存图表为PDF格式，紧密布局

plt.show()  # 显示图表

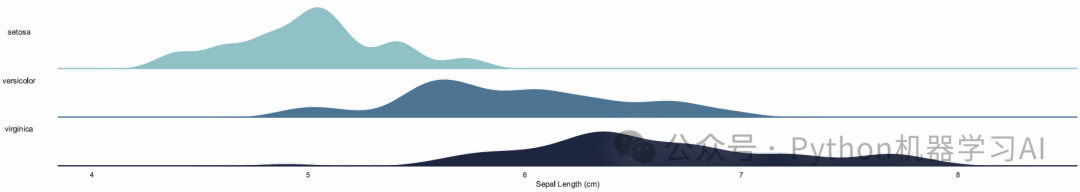

picture.image

代码核心步骤

数据准备首先加载 Scikit-learn 提供的鸢尾花数据集，并将其转换为 Pandas 数据框，以便后续处理，为了更直观地识别物种类别，将类别数字映射为 setosa, versicolor, 和 virginica
设置绘图风格与调色板通过 sns.set()，设置了绘图风格，为了让山脊图更有层次感，采用透明背景，并选择了一组渐变的调色板，使图表更美观
使用 FacetGrid 绘制密度图FacetGrid 是 Seaborn 的一个强大工具，可以在同一图表上展示不同类别的子图，在这里为每个物种绘制了“花萼长度”的密度估计图，还通过 bw_adjust 参数调整了平滑度，并填充了颜色，使得每个物种的分布更容易辨认
添加视觉效果为了增强视觉效果，在每个密度图外绘制了一条白色的轮廓线，并且在每个子图上加了一条水平基准线，使得整个图表更加协调
优化展示最后，通过设置子图间距、移除不必要的刻度与边框等方式，对图表进行了优化，确保各个子图紧密衔接，让信息传达得更为紧凑且美观

图表解读

从最终生成的山脊图可以看出，不同物种的花萼长度有明显的分布差异：
