背景

当构建一个机器学习模型时，通常会面临一个难题：如何解释各个特征在模型中的作用？这是一个非常重要的问题，特别是在医学等领域，理解模型的决策过程至关重要。在这篇文章中，将为揭示如何通过SHAP值的可视化，结合蜂巢图与特征关系图，帮助清晰地看到哪些特征在模型的预测中扮演了关键角色

picture.image

在上图中，你看到的正是通过SHAP值分析心脏病预测模型的重要特征展示。每个点代表一个数据样本，颜色越红表明该特征原始值越高，越蓝则越低，你可以清晰地看到，例如“thal”和“ca”等特征在预测模型中具有较高的特征贡献度，它们直接影响模型的最终输出

接下来，将介绍如何通过代码组合shap可视化蜂巢图和特征贡献图，让复杂的机器学习模型变得更加透明和易于解释

代码实现

数据读取处理



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

from sklearn.model_selection import train_test_split

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

import warnings

warnings.filterwarnings("ignore")

df = pd.read_csv('Dataset.csv')

# 划分特征和目标变量

X = df.drop(['target'], axis=1)

y = df['target']

# 划分训练集和测试集

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,

                                                    random_state=42, stratify=df['target'])

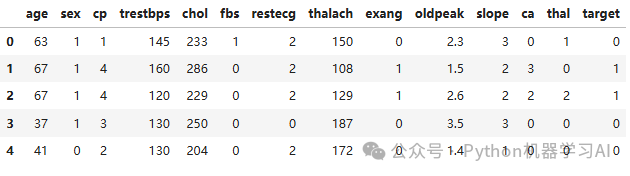

df.head()

picture.image

用于加载数据集、划分特征与目标变量，并将数据集按8:2的比例分为训练集和测试集，以便进行后续的机器学习模型训练和评估，此数据集为一个二分类数据集

模型构建



import xgboost as xgb

from sklearn.model_selection import GridSearchCV



# XGBoost模型参数

params_xgb = {

    'learning_rate': 0.02,            # 学习率，控制每一步的步长，用于防止过拟合。典型值范围：0.01 - 0.1

    'booster': 'gbtree',              # 提升方法，这里使用梯度提升树（Gradient Boosting Tree）

    'objective': 'binary:logistic',   # 损失函数，这里使用逻辑回归，用于二分类任务

    'max_leaves': 127,                # 每棵树的叶子节点数量，控制模型复杂度。较大值可以提高模型复杂度但可能导致过拟合

    'verbosity': 1,                   # 控制 XGBoost 输出信息的详细程度，0表示无输出，1表示输出进度信息

    'seed': 42,                       # 随机种子，用于重现模型的结果

    'nthread': -1,                    # 并行运算的线程数量，-1表示使用所有可用的CPU核心

    'colsample_bytree': 0.6,          # 每棵树随机选择的特征比例，用于增加模型的泛化能力

    'subsample': 0.7,                 # 每次迭代时随机选择的样本比例，用于增加模型的泛化能力

    'eval_metric': 'logloss'          # 评价指标，这里使用对数损失（logloss）

}





# 初始化XGBoost分类模型

model_xgb = xgb.XGBClassifier(**params_xgb)





# 定义参数网格，用于网格搜索

param_grid = {

    'n_estimators': [100, 200, 300, 400, 500],  # 树的数量

    'max_depth': [3, 4, 5, 6, 7],               # 树的深度

    'learning_rate': [0.01, 0.02, 0.05, 0.1],   # 学习率

}





# 使用GridSearchCV进行网格搜索和k折交叉验证

grid_search = GridSearchCV(

    estimator=model_xgb,

    param_grid=param_grid,

    scoring='neg_log_loss',  # 评价指标为负对数损失

    cv=5,                    # 5折交叉验证

    n_jobs=-1,               # 并行计算

    verbose=1                # 输出详细进度信息

)



# 训练模型

grid_search.fit(X_train, y_train)



# 使用最优参数训练模型

best_model = grid_search.best_estimator_

通过网格搜索找到最优的XGBoost模型参数，并训练最终模型，为后续SHAP值计算提供最佳的模型基础

shap值计算



import shap

explainer = shap.TreeExplainer(best_model)

# 计算shap值为numpy.array数组

shap_values_numpy = explainer.shap_values(X)

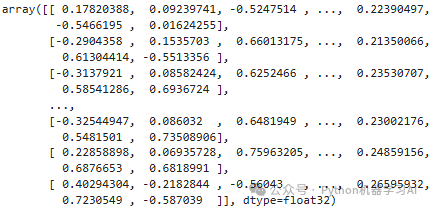

shap_values_numpy

picture.image

针对训练好的XGBoost模型和完整的数据集计算SHAP值，以解释每个特征对模型预测的贡献

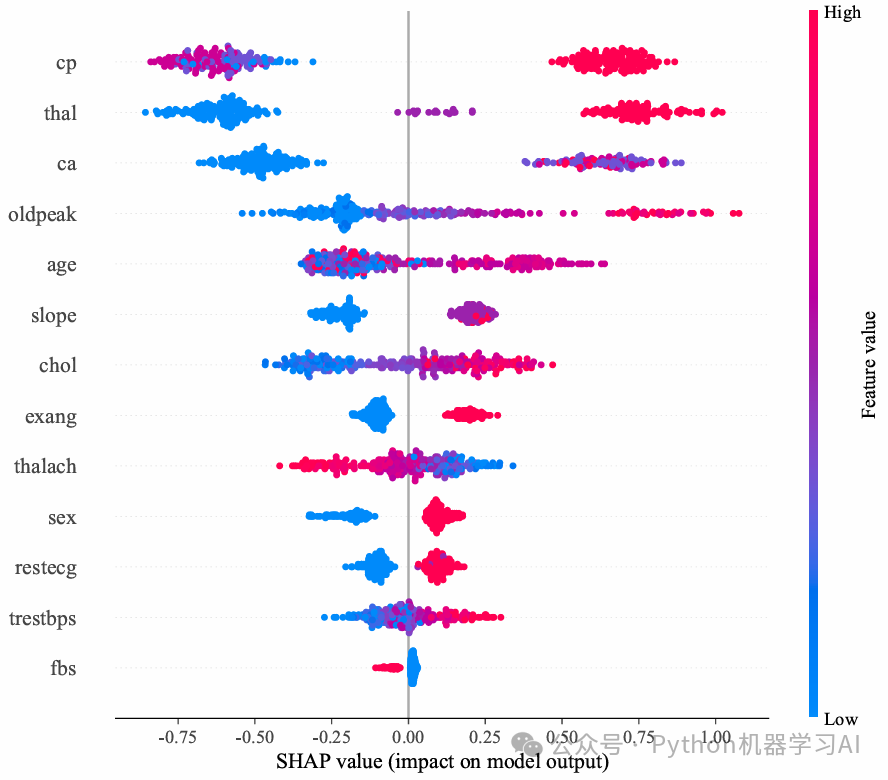

SHAP值特征贡献的蜂巢图



plt.figure()

shap.summary_plot(shap_values_numpy, X, feature_names=X.columns, plot_type="dot", show=False)

plt.savefig("SHAP_numpy summary_plot.pdf", format='pdf',bbox_inches='tight')

picture.image

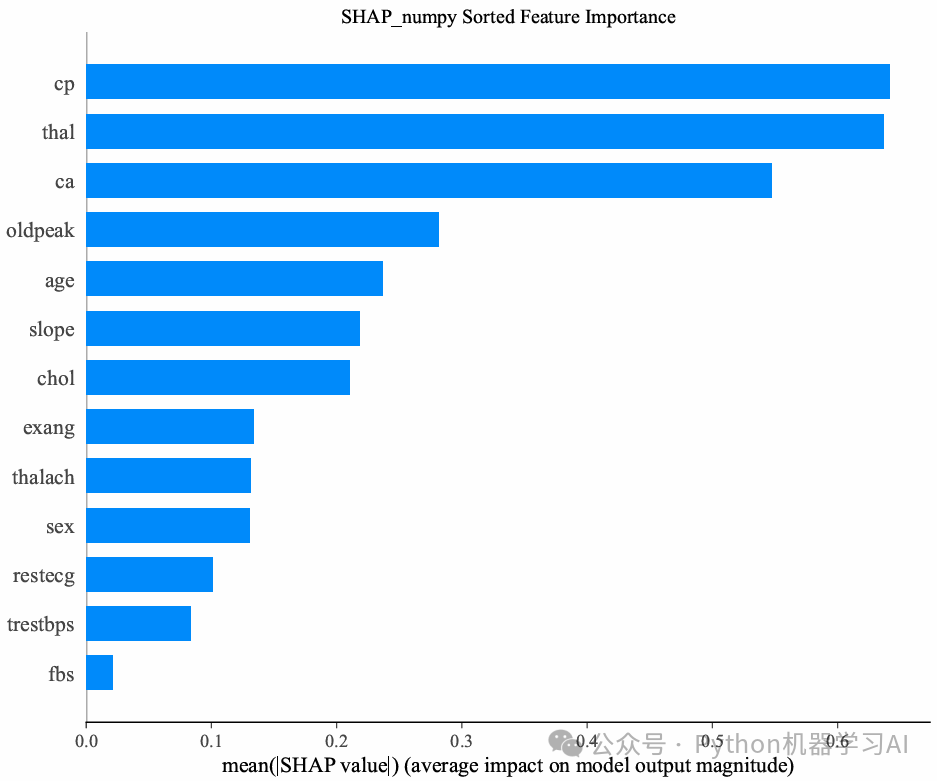

SHAP值排序的特征重要性柱状图



plt.figure(figsize=(10, 5), dpi=1200)

shap.summary_plot(shap_values_numpy, X, plot_type="bar", show=False)

plt.title('SHAP_numpy Sorted Feature Importance')

plt.tight_layout()

plt.savefig("SHAP_numpy Sorted Feature Importance.pdf", format='pdf',bbox_inches='tight')

plt.show()

picture.image

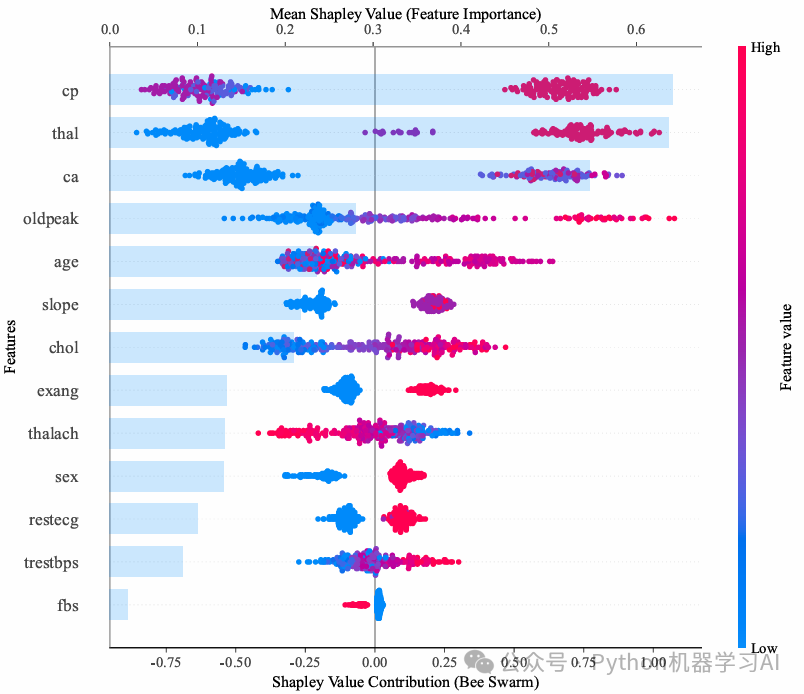

结合蜂巢图与特征重要性图的双轴SHAP可视化图



# 创建主图（用来画蜂巢图）

fig, ax1 = plt.subplots(figsize=(10, 8), dpi=1200)

# 在主图上绘制蜂巢图，并保留热度条

shap.summary_plot(shap_values_numpy, X, feature_names=X.columns, plot_type="dot", show=False, color_bar=True)

plt.gca().set_position([0.2, 0.2, 0.65, 0.65])  # 调整图表位置，留出右侧空间放热度条

# 获取共享的 y 轴

ax1 = plt.gca()

# 创建共享 y 轴的另一个图，绘制特征贡献图在顶部x轴

ax2 = ax1.twiny()

shap.summary_plot(shap_values_numpy, X, plot_type="bar", show=False)

plt.gca().set_position([0.2, 0.2, 0.65, 0.65])  # 调整图表位置，与蜂巢图对齐

# 在顶部 X 轴添加一条横线

ax2.axhline(y=13, color='gray', linestyle='-', linewidth=1)  # 注意y值应该对应顶部

# 调整透明度

bars = ax2.patches  # 获取所有的柱状图对象

for bar in bars:

    bar.set_alpha(0.2)  # 设置透明度

# 设置两个x轴的标签

ax1.set_xlabel('Shapley Value Contribution (Bee Swarm)', fontsize=12)

ax2.set_xlabel('Mean Shapley Value (Feature Importance)', fontsize=12)

# 移动顶部的 X 轴，避免与底部 X 轴重叠

ax2.xaxis.set_label_position('top')  # 将标签移动到顶部

ax2.xaxis.tick_top()  # 将刻度也移动到顶部

# 设置y轴标签

ax1.set_ylabel('Features', fontsize=12)

plt.tight_layout()

plt.savefig("SHAP_combined_with_top_line_corrected.pdf", format='pdf', bbox_inches='tight')

plt.show()

picture.image

首先创建一个双轴图表，通过绘制SHAP值的蜂巢图和特征重要性柱状图，分别展示每个特征对模型预测的贡献及其平均特征重要性，蜂巢图在下方的X轴展示各特征的SHAP值分布，颜色代表特征值大小，而柱状图在上方的X轴展示每个特征的平均SHAP值作为重要性排序，代码调整了图表的位置以对齐蜂巢图与柱状图，并通过添加顶部X轴和横线来突出特征的平均贡献，最后将生成的双轴图保存为PDF文件
