背景

在机器学习和数据分析中，模型性能的对比是评估不同算法效果的关键环节，然而，当面对多个模型和多个评价指标时，如何直观地展示这些模型的优劣，往往是一个挑战，在这篇文章中，采用了一种直观且富有表现力的可视化方式——雷达图，来对比多个机器学习模型在指标上的表现

雷达图，又称蜘蛛网图，是一种将多维数据映射到二维平面上的图形，通过雷达图，可以同时展示多个模型在各项指标上的表现，如R方、准确率、精确率、召回率和F1得分等不局限于回归预测还是分类模型，这种图形的优势在于，它能够一目了然地展示出每个模型的优缺点，帮助快速找到在某些指标上表现突出或存在不足的模型，尤其在面对多个模型时，雷达图可以通过不同区域的覆盖面积来反映模型的整体表现，使得复杂的数据变得更加易于理解

picture.image

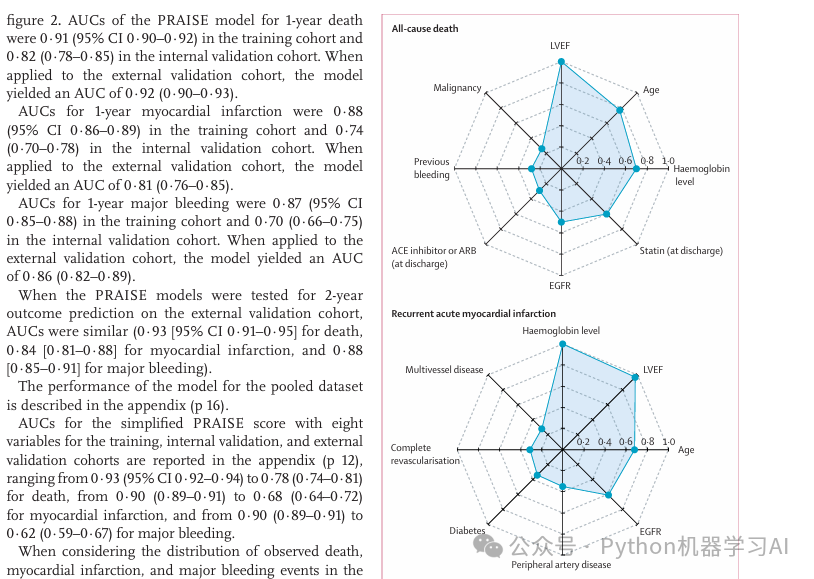

该文献利用雷达图展示了多种预测因子对不同临床结局（如全因死亡、心肌梗死和重大出血）的影响，通过这种可视化方式，研究人员能够直观地比较每个因子的相对重要性，因此，将在本文中尝试复现该文献中的雷达图，并以此为基础对比不同机器学习模型的性能，帮助更直观地理解每种算法在实际应用中的表现差异

代码实现

初代雷达图



import numpy as np

import matplotlib.pyplot as plt

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

# 提取数据

categories = ['RF', 'DT', 'XGBoost', 'SVM', 'KNN', 'Logistic Regression', 'Catboost', 'MLP']

data = [0.78, 0.65, 0.85, 0.72, 0.70, 0.76, 0.68, 0.74]



# 计算角度，每个类别对应一个角度

angles = np.linspace(0, 2 * np.pi, len(categories), endpoint=False).tolist()



# 闭合角度，使得雷达图形成闭环

angles += angles[:1]



# 设置图形的极坐标，并定义半径范围为 [0, 1]

fig, ax = plt.subplots(figsize=(8, 8), subplot_kw=dict(polar=True), dpi=1200)



# 调整半径范围

ax.set_ylim(0, 1.001)



# 绘制填充和线条

values = data + data[:1]  # 闭合数据

ax.fill(angles, values, alpha=0.25, label='Model Performance')

ax.plot(angles, values, marker='o')



# 设置空的y轴标签

ax.set_yticklabels([])

# 设置x轴的角度刻度

ax.set_xticks(angles[:-1])

# 设置x轴的标签

ax.set_xticklabels(categories, fontsize=10)

ax.set_title('Multi-model comparison', pad=20)

plt.savefig('Multi-model comparison.pdf', format='pdf', bbox_inches='tight')

plt.show()

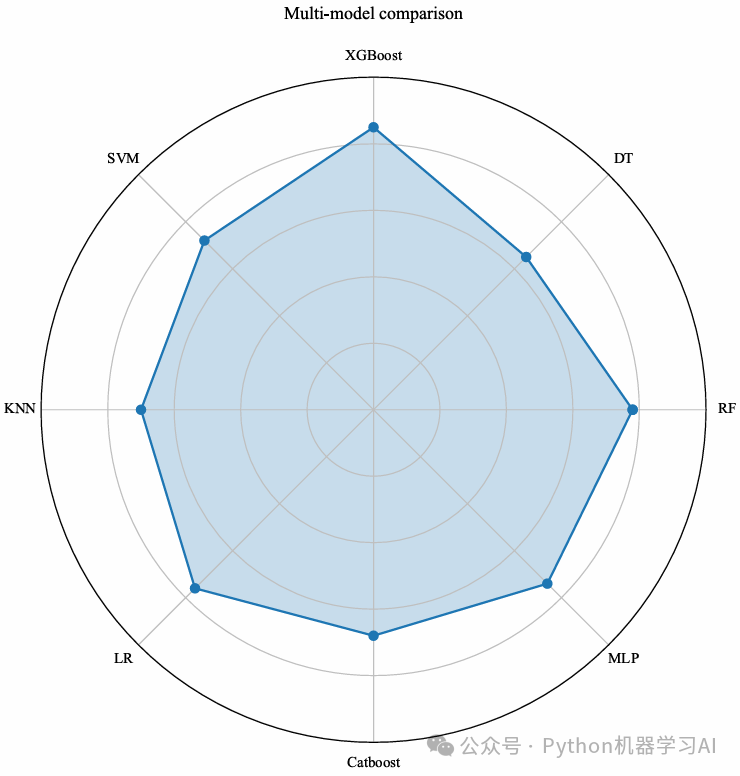

picture.image

用于生成一个基本的雷达图，用于对比不同机器学习模型在多个指标上的性能表现，通过极坐标的方式，将每个模型的得分可视化为一个闭合的多边形，使得各模型之间的优劣一目了然。不过，这个版本的雷达图还比较简陋，缺乏进一步的美化和优化，比如缺少不同颜色区分的填充区域、没有显示各个数据点的具体数值，也没有对图例进行更详细的说明，因此，它适合作为初步的可视化参考，但在实际应用中，可能需要进一步调整和改进

对于读者而言着重关注的参数为categories和data：

categories：模型名称列表，对应雷达图的各个轴，如‘RF’、‘DT’等，表示随机森林、决策树等模型。读者可以将这个列表替换为自己的模型名称，使得图表适应不同的模型对比
data：每个模型在某一指标上的得分（作者这里为假设值），用于绘制每个模型的性能表现。读者可以将此数组替换为自己模型的实际得分数据，如R方、准确率、F1得分等，即可生成适合自身需求的雷达图

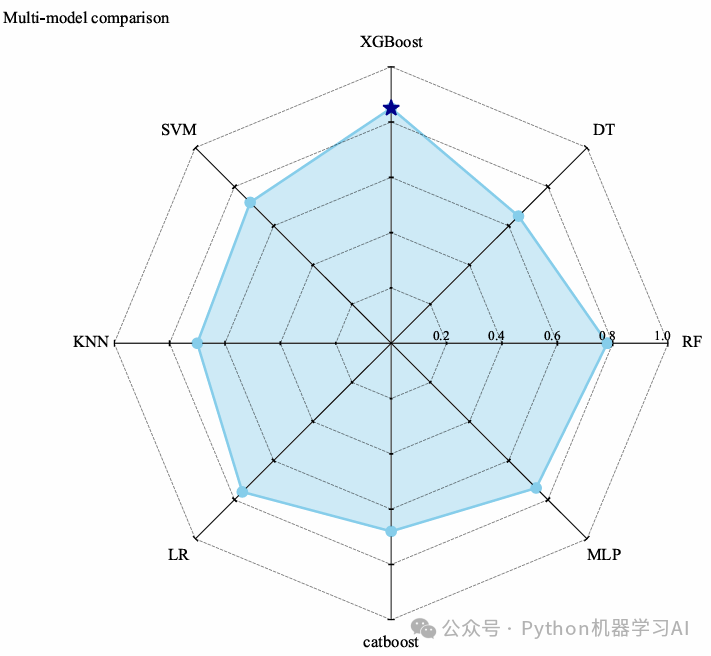

二代雷达图

picture.image

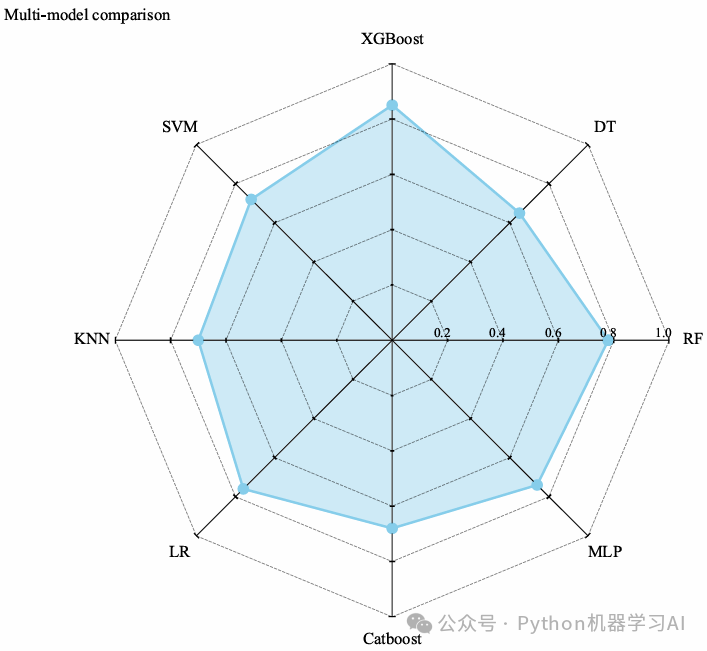

这个二代雷达图相较于初代版本有了显著改进，整体美观度和数据的可读性大大提升，且在视觉样式、刻度标注、以及填充效果上与文献中的雷达图几乎完全一致。然而，它仍然存在一个不足之处：尽管不同模型的数据展示更为直观，但并没有特别突出最优模型的表现，这可能会让读者在快速比较时难以一眼识别出表现最好的模型，代码获取：如果您希望获取本文展示的改进版代码，请添加作者微信联系获取

三

代雷达图

picture.image
