期刊文章配图：基于分组折线图的多机器学习模型表现评估对比

背景

本篇文章将带领大家复现一篇模型评估的可视化，帮助大家更好地理解如何比较模型在不同指标上的表现，将通过在训练集和测试集上评估模型的准确率、灵敏度、特异性等关键指标，直观地分析模型的优缺点，并最终得出最佳的模型选择策略

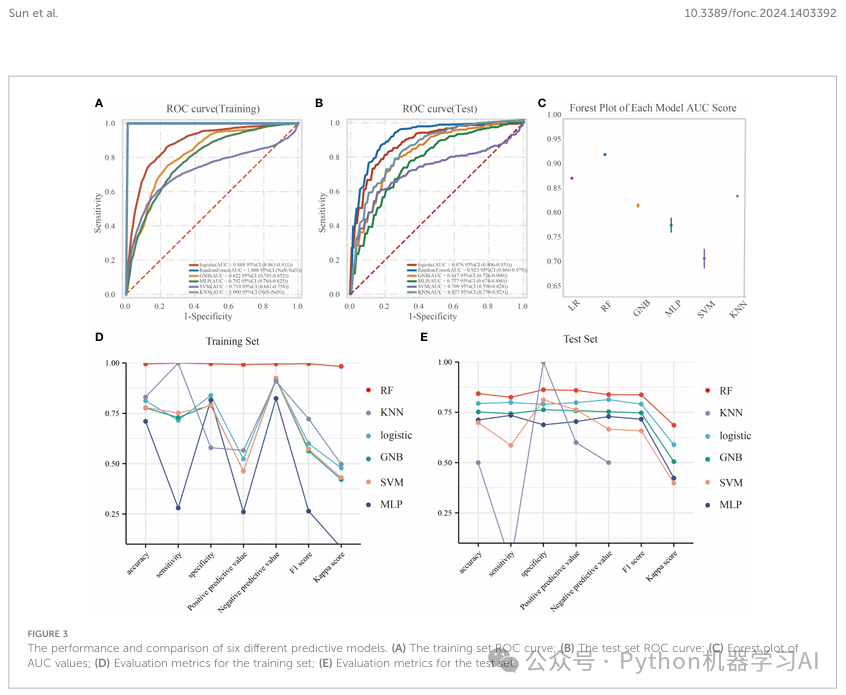

图D、E展示了六种不同预测模型（RF, KNN, Logistic, GNB, SVM, MLP）在训练集和测试集上的评估指标，以便比较它们的性能，这些指标包括准确率（accuracy）、灵敏度（sensitivity）、特异性（specificity）、正预测值（Positive predictive value）、负预测值（Negative predictive value）、F1分数（F1 score）和Kappa分数（Kappa score）

左图（D）表示各模型在训练集上的表现，而右图（E）则是测试集上的表现。通过对比训练集和测试集的结果，可以分析模型的泛化能力和稳定性，找出在特定指标上表现最优的模型，同时判断是否存在过拟合或欠拟合的情况。这种比较能够帮助选择最适合的数据集和任务的预测模型

代码实现

数据读取处理


import pandas as pd

import numpy as np

from sklearn.model_selection import train_test_split

import matplotlib.pyplot as plt

import matplotlib.ticker as ticker

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

# 读取数据

df = pd.read_excel('2024-11-1-公众号Python机器学习AI—class.xlsx')

# 划分特征和目标变量

X = df.drop(['目标'], axis=1)

y = df['目标']

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,

                                                    random_state=42, stratify=df['目标'])


读取数据，划分特征和目标变量，然后将数据分为训练集和测试集，以便后续的机器学习模型训练和评估

模型训练


from sklearn.ensemble import RandomForestClassifier

from sklearn.neighbors import KNeighborsClassifier

from sklearn.linear_model import LogisticRegression

from sklearn.naive_bayes import GaussianNB

from sklearn.svm import SVC

from sklearn.neural_network import MLPClassifier

from sklearn.metrics import accuracy_score, recall_score, precision_score, f1_score, confusion_matrix, cohen_kappa_score



# 初始化并训练随机森林模型

rf_model = RandomForestClassifier(random_state=42)

rf_model.fit(X_train, y_train)



# 初始化并训练KNN模型

knn_model = KNeighborsClassifier(n_neighbors=5)

knn_model.fit(X_train, y_train)



# 初始化并训练Logistic回归模型

logistic_model = LogisticRegression(max_iter=1000, random_state=42)

logistic_model.fit(X_train, y_train)



# 初始化并训练GNB模型

gnb_model = GaussianNB()

gnb_model.fit(X_train, y_train)



# 初始化并训练SVM模型

svm_model = SVC(random_state=42)

svm_model.fit(X_train, y_train)



# 初始化并训练MLP模型

mlp_model = MLPClassifier(max_iter=1000, random_state=42)

mlp_model.fit(X_train, y_train)


始化并训练了六种常用的机器学习模型（随机森林、KNN、Logistic回归、朴素贝叶斯、SVM、MLP），采用默认参数进行模型构建，未进行参数调优，主要目的是复现文献中的分组折线图展示各模型的性能对比

模型评价指标计算函数


# 定义函数计算评价指标

def calculate_metrics(y_true, y_pred):

    accuracy = accuracy_score(y_true, y_pred)

    sensitivity = recall_score(y_true, y_pred)  # 敏感性（召回率）

    specificity = confusion_matrix(y_true, y_pred)[0, 0] / (confusion_matrix(y_true, y_pred)[0, 0] + confusion_matrix(y_true, y_pred)[0, 1])

    positive_predictive_value = precision_score(y_true, y_pred)

    negative_predictive_value = confusion_matrix(y_true, y_pred)[1, 1] / (confusion_matrix(y_true, y_pred)[1, 1] + confusion_matrix(y_true, y_pred)[1, 0])

    f1 = f1_score(y_true, y_pred)

    kappa = cohen_kappa_score(y_true, y_pred)

    return [accuracy, sensitivity, specificity, positive_predictive_value, negative_predictive_value, f1, kappa]


定义一个 calculate_metrics 函数，用于计算模型的多种评价指标，包括准确率（accuracy）、敏感性（sensitivity）、特异性（specificity）、正预测值（positive predictive value）、负预测值（negative predictive value）、F1分数（f1）和Kappa系数（kappa），这些指标能够全面评估模型的分类性能，便于后续在不同模型之间进行比较

模型训练集预测结果汇总


# 随机森林模型预测

rf_pred = rf_model.predict(X_train)

rf_metrics = calculate_metrics(y_train, rf_pred)



# KNN模型预测

knn_pred = knn_model.predict(X_train)

knn_metrics = calculate_metrics(y_train, knn_pred)



# Logistic回归模型预测

logistic_pred = logistic_model.predict(X_train)

logistic_metrics = calculate_metrics(y_train, logistic_pred)



# GNB模型预测

gnb_pred = gnb_model.predict(X_train)

gnb_metrics = calculate_metrics(y_train, gnb_pred)



# SVM模型预测

svm_pred = svm_model.predict(X_train)

svm_metrics = calculate_metrics(y_train, svm_pred)



# MLP模型预测

mlp_pred = mlp_model.predict(X_train)

mlp_metrics = calculate_metrics(y_train, mlp_pred)



# 创建DataFrame并添加所有模型的结果

metrics_df_train = pd.DataFrame({

    'Metrics': ['accuracy', 'sensitivity', 'specificity', 'Positive predictive value', 'Negative predictive value', 'F1 score', 'Kappa score'],

    'RF': rf_metrics,

    'KNN': knn_metrics,

    'Logistic': logistic_metrics,

    'GNB': gnb_metrics,

    'SVM': svm_metrics,

    'MLP': mlp_metrics

})



metrics_df_train

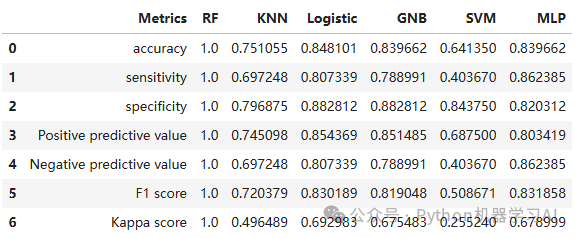

对训练集数据进行模型预测，计算每个模型的多项评价指标，并将各模型的结果整理成DataFrame，以便后续进行可视化展示和性能比较

模型测试集预测结果汇总


# 随机森林模型预测

rf_pred = rf_model.predict(X_test)

rf_metrics = calculate_metrics(y_test, rf_pred)



# KNN模型预测

knn_pred = knn_model.predict(X_test)

knn_metrics = calculate_metrics(y_test, knn_pred)



# Logistic回归模型预测

logistic_pred = logistic_model.predict(X_test)

logistic_metrics = calculate_metrics(y_test, logistic_pred)



# GNB模型预测

gnb_pred = gnb_model.predict(X_test)

gnb_metrics = calculate_metrics(y_test, gnb_pred)



# SVM模型预测

svm_pred = svm_model.predict(X_test)

svm_metrics = calculate_metrics(y_test, svm_pred)



# MLP模型预测

mlp_pred = mlp_model.predict(X_test)

mlp_metrics = calculate_metrics(y_test, mlp_pred)





# 创建DataFrame并添加所有模型的结果

metrics_df_test = pd.DataFrame({

    'Metrics': ['accuracy', 'sensitivity', 'specificity', 'Positive predictive value', 'Negative predictive value', 'F1 score', 'Kappa score'],

    'RF': rf_metrics,

    'KNN': knn_metrics,

    'Logistic': logistic_metrics,

    'GNB': gnb_metrics,

    'SVM': svm_metrics,

    'MLP': mlp_metrics

})



metrics_df_test

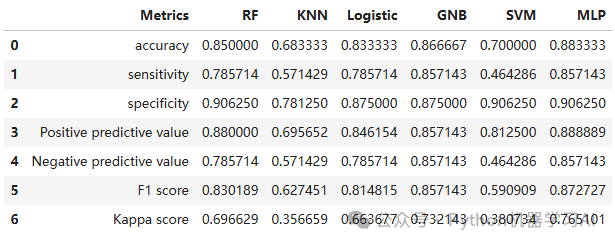

对测试集数据进行模型预测，计算每个模型的多项评价指标，并将各模型的结果整理成DataFrame，以便与训练集结果对比，全面评估各模型在新数据上的泛化能力

模型评价指标可视化函数


def plot_metrics(metrics_df, title="Metrics Plot", save_path=None):

    colors = ['#ff3522', 'brown', 'orange', 'purple', '#0D99D4', '#4fbe5e', 'blue']

    plt.figure(figsize=(8, 6), dpi=1200)

    for idx, model in enumerate(metrics_df.columns[1:]):

        plt.plot(metrics_df['Metrics'], metrics_df[model], marker='o', label=model, color=colors[idx % len(colors)])

    ax = plt.gca()

    ax.spines['right'].set_visible(False)

    ax.spines['top'].set_visible(False)

    ax.yaxis.set_major_locator(ticker.MultipleLocator(0.25))

    ax.yaxis.set_minor_locator(ticker.MultipleLocator(0.125))

    ax.yaxis.set_minor_formatter(ticker.NullFormatter())

    plt.title(title)

    plt.ylim(0.1, 1.0)

    plt.yticks([0.25, 0.50, 0.75, 1.00])  # 设置主要刻度

    plt.xticks(rotation=45, ha='right')

    plt.legend(title=" ", loc='center left', bbox_to_anchor=(1, 0.5), frameon=False)

    plt.grid(which='both', linestyle='-', linewidth=0.5, color='gray')

    if save_path:

        plt.savefig(save_path, format='pdf', bbox_inches='tight')  # 使用 `bbox_inches='tight'` 确保内容不会被裁剪

    plt.tight_layout()

    plt.show()


定义一个 plot_metrics 函数，通过折线图展示各模型在不同评价指标上的表现，可直观比较不同模型的性能

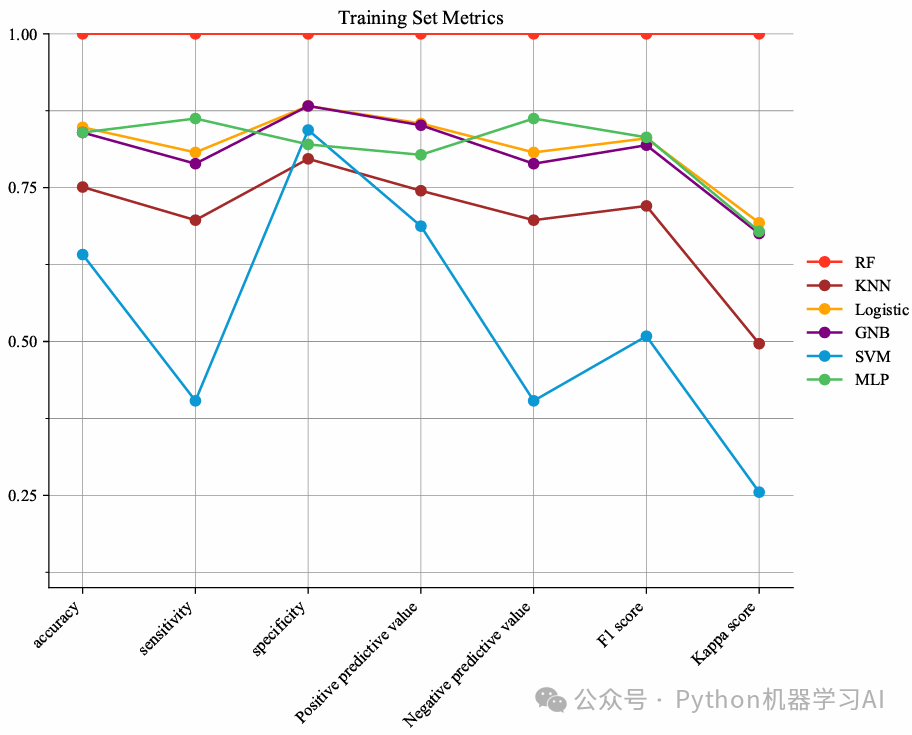

训练集可视化




          plot\_metrics(metrics\_df\_train, title="Training Set Metrics", save\_path="Training\_Set\_Metrics.pdf")



测试集可视 化

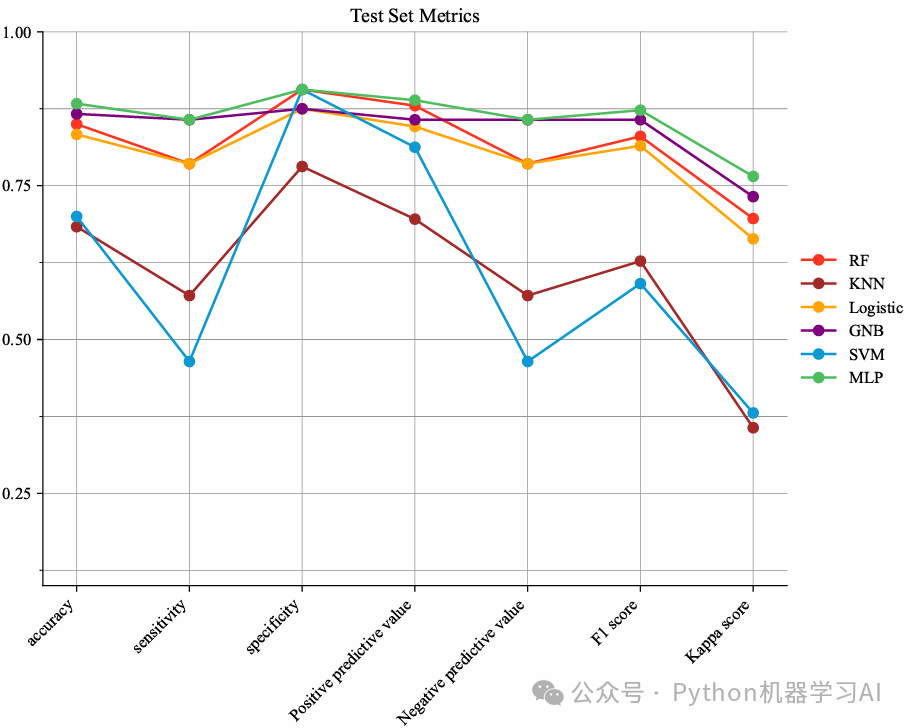

          plot\_metrics(metrics\_df\_test, title="Test Set Metrics", save\_path="Test\_Set\_Metrics.pdf")



两个可视化分别展示了各模型在训练集、测试集上不同评价指标的表现，通过折线图可以直观地比较随机森林（RF）、KNN、逻辑回归（Logistic）、朴素贝叶斯（GNB）、支持向量机（SVM）和多层感知机（MLP）模型的准确性、灵敏性、特异性等多项性能指标，为模型选择提供依据
