基于Optuna的机器学习超参数调优与自定义可视化分析

背景

在机器学习调参过程中，Optuna是一个强大的自动化超参数优化工具，它通过智能搜索算法在定义的参数空间中寻找最佳参数组合，从而提升模型性能。Optuna-dashboard虽然提供了一定的可视化功能，让用户能够观察到调参过程的变化，但其局限性也较为明显：

• 数据无法导出：Optuna-dashboard上的数据仅供简单查看，无法直接导出进行进一步的分析和记录
• 图表展示单一：默认的展示效果和配色较为有限，难以满足个性化展示的需求，尤其在需要深度分析超参数与目标值（object value）或超参数与试验次数关系时显得不够灵活

因此，为了更好地分析调参过程，本文选择使用自定义的可视化方式，通过清晰、灵活的图表呈现调参效果。通过自定义绘制，可以深入探索不同超参数组合对模型表现的影响，从而更有效地优化和展示模型调参结果，这种自定义可视化不仅能够在调参过程中更好地理解模型，还能生成直观、美观的图表，适用于展示和分析，当然还不了解Optuna的读者建议先阅读文章——可视化自动调参工具Optuna在机器学习中的应用：以 XGBoost 回归模型为例

代码实现

基于Optuna的自动化XGBoost超参数优化


import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

import warnings

warnings.filterwarnings("ignore")



plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('2024-11-10-公众号Python机器学习AI.xlsx')

from sklearn.model_selection import train_test_split



X = df.drop(['待预测变量Y'],axis=1)

y = df['待预测变量Y']



# 划分训练集和测试集

X_temp, X_test, y_temp, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

# 然后将训练集进一步划分为训练集和验证集

X_train, X_val, y_train, y_val = train_test_split(X_temp, y_temp, test_size=0.125, random_state=42)  # 0.125 x 0.8 = 0.1



import optuna  # 导入Optuna库，用于超参数优化

from xgboost import XGBRegressor

from sklearn.metrics import mean_squared_error

from optuna.visualization import plot_optimization_history, plot_contour, plot_param_importances, plot_parallel_coordinate, plot_edf  # 导入Optuna的可视化工具，用于绘制优化历史、参数重要性等



# 定义目标函数，用于Optuna的优化

def objective(trial):

    # 定义模型的超参数搜索空间，Optuna会在此范围内进行参数采样

    params = {

        # 'n_estimators'：模型中要构建的决策树的数量

        # 值越高，模型拟合越充分，但计算开销也更大。一般较低的值适合快速迭代和避免过拟合

        'n_estimators': trial.suggest_categorical('n_estimators', [50, 100, 200, 300]), #离散的类别选择范围



        # 'max_depth'：控制每棵树的深度，以防止过拟合。较高的深度会增加模型复杂性

        'max_depth': trial.suggest_int('max_depth', 3, 15, step=1), #整数范围



        # 'learning_rate'：学习率决定每棵树对最终预测的贡献。较小的学习率通常需要更大的'n_estimators'来充分学习

        'learning_rate': trial.suggest_loguniform('learning_rate', 0.01, 0.3), # 对数均匀分布的连续浮点数范围



        # 'subsample'：表示每棵树随机选择的样本比例，通常用于减少过拟合

        'subsample': trial.suggest_uniform('subsample', 0.5, 1.0), # 线性均匀分布的连续浮点数范围



        # 'colsample_bytree'：控制每棵树使用的特征比例，以增强模型的鲁棒性

        'colsample_bytree': trial.suggest_uniform('colsample_bytree', 0.5, 1.0),



        # 'gamma'：控制是否允许分裂，越高的值会使算法更保守，帮助避免过拟合

        'gamma': trial.suggest_uniform('gamma', 0, 5)

    }



    # 使用采样的参数创建XGBRegressor模型

    model = XGBRegressor(**params, random_state=42)



    # 使用训练数据拟合模型

    model.fit(X_train, y_train)

    # 使用验证集进行预测

    y_pred = model.predict(X_val)

    # 计算并返回均方误差（MSE），作为优化的目标

    return mean_squared_error(y_val, y_pred)



# 创建Optuna的Study对象，并设置优化方向为“minimize”表示最小化均方误差

# 默认情况下，Optuna使用的优化算法是 TPE (Tree-structured Parzen Estimator)，

# 这是一种贝叶斯优化方法，适合高效地探索超参数空间

study = optuna.create_study(direction="minimize")

# 运行优化，进行100次试验

study.optimize(objective, n_trials=100)

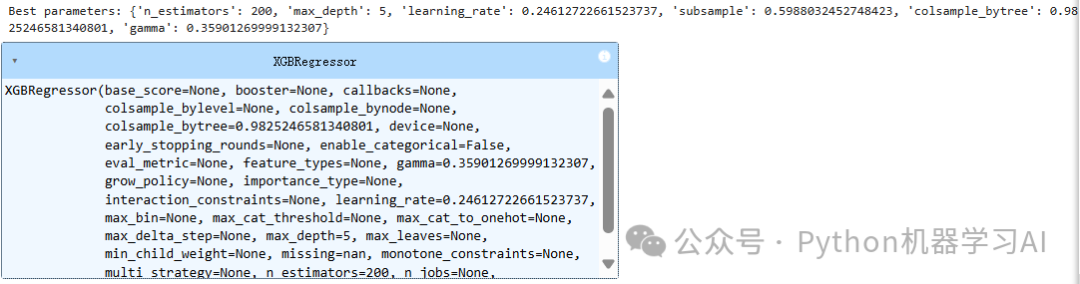

print("Best parameters:", study.best_params)

# 使用最佳参数重新训练模型

best_model = XGBRegressor(**study.best_params, random_state=42)

best_model.fit(X_train, y_train)


使用Optuna库对XGBoost回归模型进行自动化超参数优化。首先，代码将数据集划分为训练集、验证集和测试集，然后定义目标函数（objective）来指定要优化的超参数范围，包括n_estimators、max_depth、learning_rate、subsample、colsample_bytree和gamma。Optuna在此范围内自动采样超参数组合，通过最小化均方误差（MSE）来找到最优参数，运行100次试验后，代码输出最优参数并用其重新训练XGBoost模型，从而提高模型性能

记录与可视化调参优化历史


# 获取优化历史中的数据，每列的含义如下：

# 'trial_number': 每次试验的编号，用于区分不同的试验

# 'value': 每次试验的目标值（优化过程中的结果），通常是需要最小化或最大化的目标值

# 'datetime_start': 每次试验的开始时间，用于记录试验的开始时间点

# 'datetime_complete': 每次试验的完成时间，用于记录试验的结束时间点



optimization_history = {

    'trial_number': [],       # 试验编号

    'value': [],              # 目标值

    'datetime_start': [],     # 试验开始时间

    'datetime_complete': []   # 试验完成时间

}



for trial in study.trials:

    optimization_history['trial_number'].append(trial.number)

    optimization_history['value'].append(trial.value)

    optimization_history['datetime_start'].append(trial.datetime_start)

    optimization_history['datetime_complete'].append(trial.datetime_complete)



# 将数据转换为 DataFrame

optimization_history = pd.DataFrame(optimization_history)

optimization_history

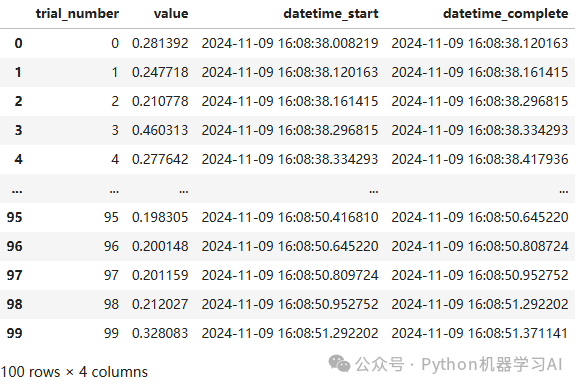

从Optuna的study对象中提取每次试验的编号、目标值、开始和结束时间，存入字典并转换为DataFrame，以便查看和分析优化历史


# 找到最优试验

best_trial_idx = optimization_history['value'].idxmin()

best_trial_number = optimization_history['trial_number'][best_trial_idx]

best_value = optimization_history['value'][best_trial_idx]

plt.figure(figsize=(10, 6), dpi=1200)

# 绘制非最佳点

plt.plot(

    optimization_history['trial_number'],

    optimization_history['value'],

    marker='o',

    linestyle='-',

    color='skyblue',

    alpha=0.4,

    label='All Trials'

)

# 绘制最佳点

plt.plot(

    best_trial_number,

    best_value,

    marker='*',

    color='darkblue',

    markersize=15,

    label=f'Best Trial (#{best_trial_number})'

)

plt.title("Optimization History")

plt.xlabel("Trial Number")

plt.ylabel("MSE")

plt.grid(True)

plt.legend(loc='upper right', bbox_to_anchor=(1, 1), frameon=True)

plt.savefig('1.pdf', format='pdf', bbox_inches='tight')

plt.show()

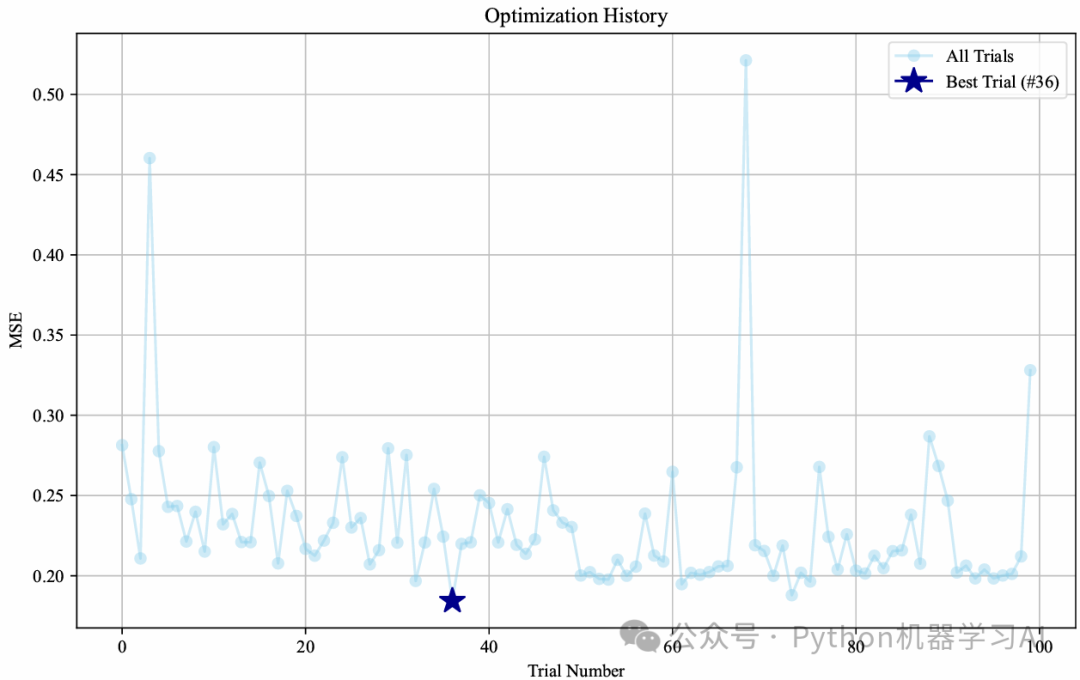

从优化历史中找到具有最低目标值（MSE）的最佳试验，并提取其编号和对应的MSE值。然后，绘制优化历史折线图，其中所有试验结果以点的形式呈现，最佳试验点以星号标出，使得用户能够清晰地看到整个调参过程中的性能变化

超参数重要性分析与可视化


from optuna.importance import get_param_importances

# 获取超参数的重要性数据

param_importances = get_param_importances(study)

# 将数据转换为 DataFrame

Hyperparameter_Importances = pd.DataFrame(list(param_importances.items()), columns=['Parameter', 'Importance'])

Hyperparameter_Importances


使用Optuna的get_param_importances函数来计算超参数对优化目标的重要性，并将其结果转换为DataFrame便于查看和分析


# 对参数按重要性进行排序，便于图表的展示

Hyperparameter_Importances = Hyperparameter_Importances.sort_values(by='Importance', ascending=False)

# 绘制超参数重要性条形图

plt.figure(figsize=(10, 6), dpi=1200)

bars = plt.barh(Hyperparameter_Importances['Parameter'], Hyperparameter_Importances['Importance'], color='skyblue')

plt.gca().invert_yaxis()  # 反转Y轴，使重要性最高的参数在顶部

# 为每个条形图显示数值

for bar, importance in zip(bars, Hyperparameter_Importances['Importance']):

    plt.text(bar.get_width() + 0.01, bar.get_y() + bar.get_height() / 2,

             f'{importance:.3f}', va='center')

plt.title("Hyperparameter Importances")

plt.xlabel("Importance")

plt.ylabel("Parameter")

# 设置x轴范围

plt.xlim(0, max(Hyperparameter_Importances['Importance']) * 1.1)

plt.savefig('2.pdf', format='pdf', bbox_inches='tight')

plt.show()

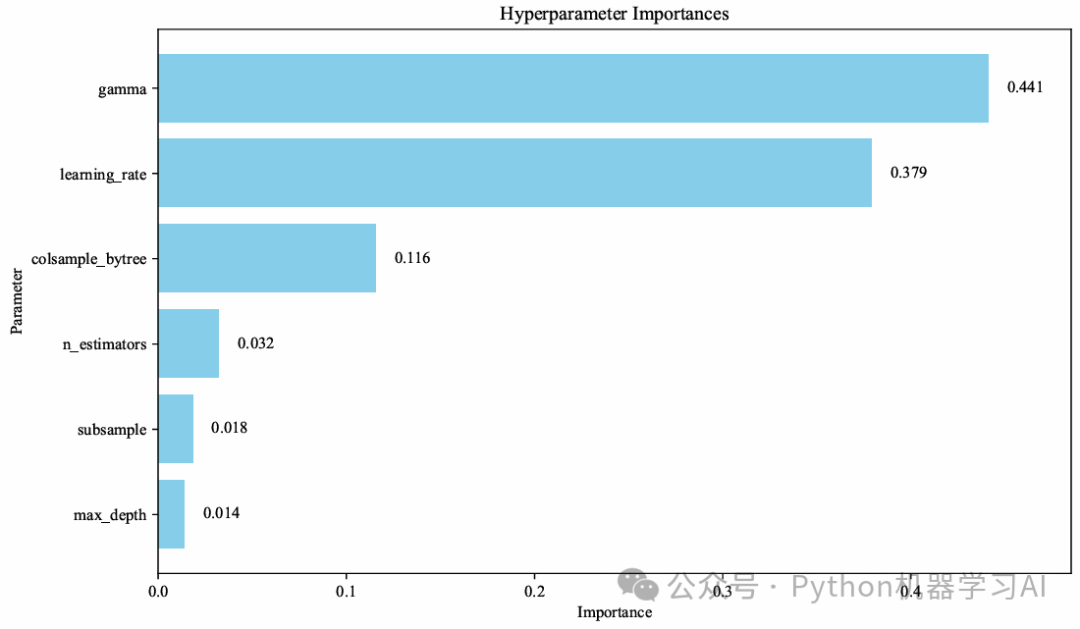

对超参数的重要性数据进行排序，然后使用水平条形图展示每个超参数对模型性能的重要性，确保最重要的参数位于顶部。代码还在每个条形上标出数值，提供了各参数对结果影响的精确度量，结果图显示了gamma和learning_rate是对模型性能影响最大的两个超参数，而max_depth和subsample的影响较小。通过这种可视化，用户可以更好地理解哪些超参数最值得关注和优化

多维参数组合与目标值的可视化分析


# 提取每次试验的参数组合和目标值

data = {

    'trial_number': [],

    'value': []

}



# 提取所有参数名并初始化列

for param_name in study.trials[0].params.keys():

    data[param_name] = []



# 遍历所有试验，提取参数和目标值

for trial in study.trials:

    data['trial_number'].append(trial.number)

    data['value'].append(trial.value)



    # 填充每个参数的值，如果该试验没有设置某个参数，则填充为 None

    for param_name in data.keys():

        if param_name not in ['trial_number', 'value']:

            data[param_name].append(trial.params.get(param_name, None))



# 将数据转换为 DataFrame

Parameter_Combinations = pd.DataFrame(data)

Parameter_Combinations

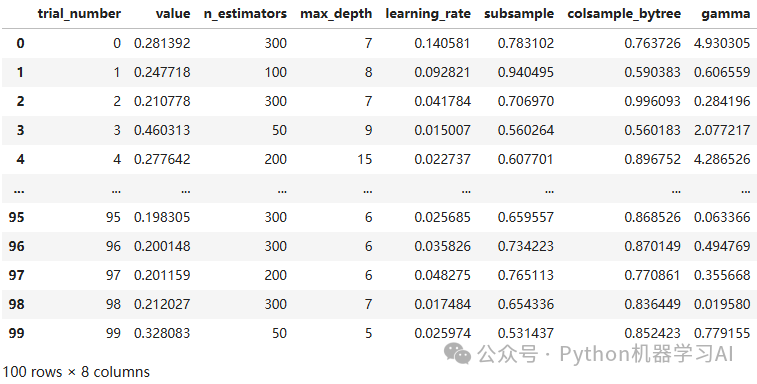

从每次试验中提取超参数组合和目标值，将其整理成DataFrame，以便后续分析不同参数组合对目标值的影响

gamma和learning_rate对目标值的2D可视化分析


from mpl_toolkits.mplot3d import Axes3D

Parameter_Combinations['gamma'] = Parameter_Combinations['gamma'].astype(float)

Parameter_Combinations['learning_rate'] = Parameter_Combinations['learning_rate'].astype(float)



plt.figure(figsize=(10, 8))



# 绘制散点图，使用 'value' 进行颜色编码

sc = plt.scatter(

    Parameter_Combinations['gamma'],

    Parameter_Combinations['learning_rate'],

    c=Parameter_Combinations['value'],

    cmap='viridis',

    s=50,            # 设置散点大小

    alpha=0.7        # 设置透明度

)



cbar = plt.colorbar(sc, format='%.3f')

cbar.set_label('Objective Value')

plt.xlabel("gamma")

plt.ylabel("learning_rate")

plt.title("2D Plot of gamma and learning_rate vs Objective Value")

plt.savefig('3.pdf', format='pdf', bbox_inches='tight')

plt.show()

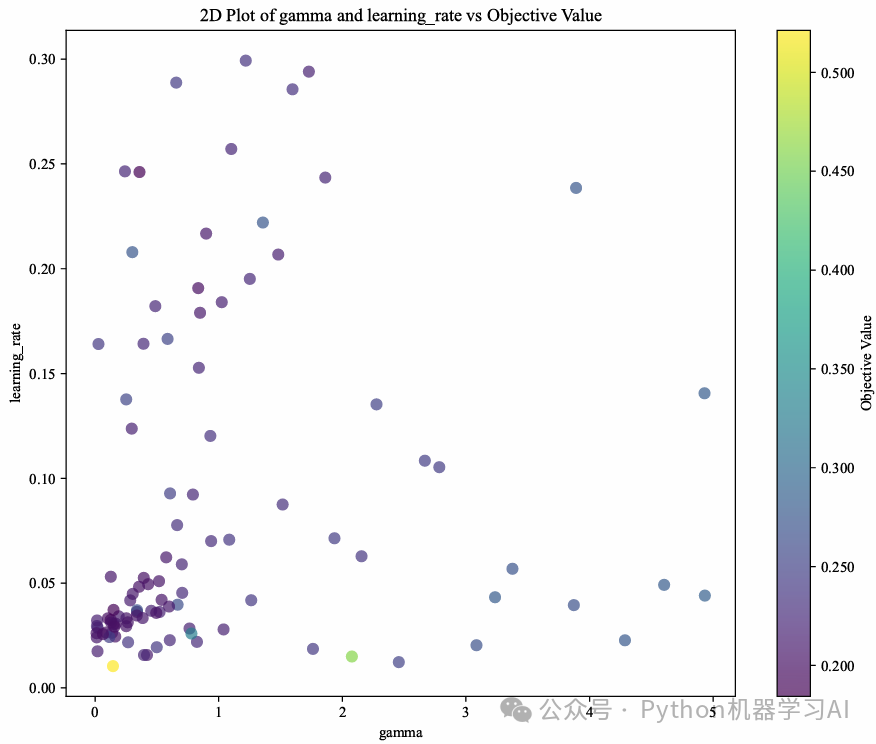

绘制gamma和learning_rate两个超参数对目标值（Objective Value）的影响【排名影响前二 参数】，通过散点图展示每组参数组合的效果，并使用颜色编码表示目标值大小。结果显示了不同参数组合下的目标值分布，颜色越浅表示目标值越低，从而帮助识别表现较优的参数区域

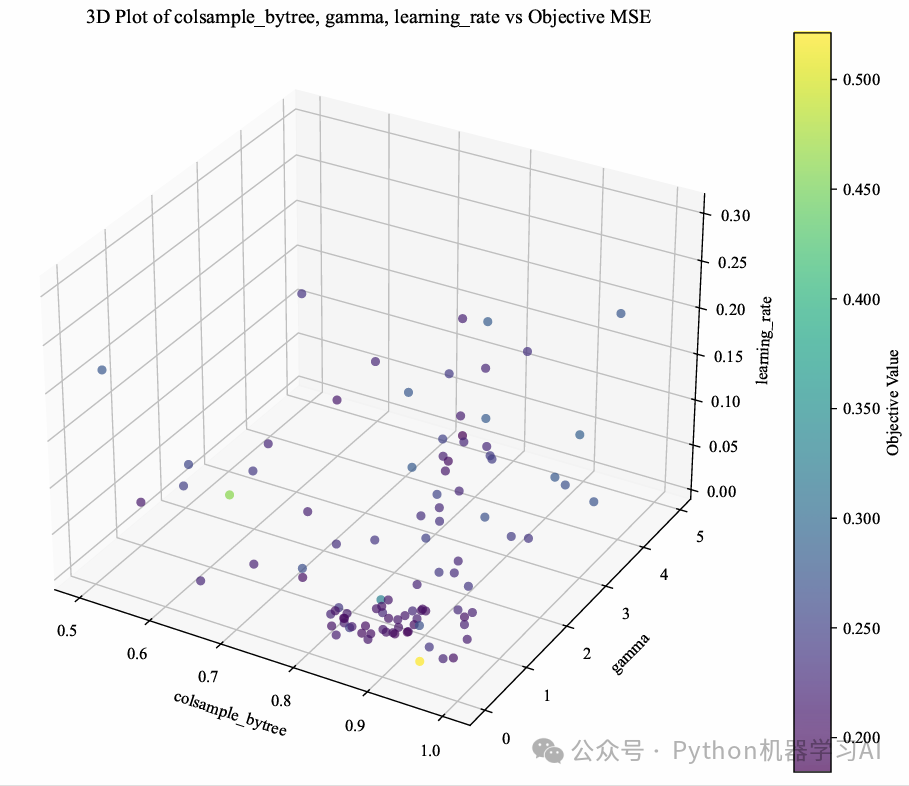

colsample_bytree、gamma和learning_rate对目标值的3D可视化分析

绘制colsample_bytree、gamma和learning_rate三个超参数组合对目标值（Objective MSE）的三维散点图【排名影响前三参数】，使用颜色编码目标值大小。结果图展示了不同参数组合的目标值分布，颜色越浅表示目标值越低，便于识别在多维参数空间中表现最佳的区域，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系
