背景

picture.image

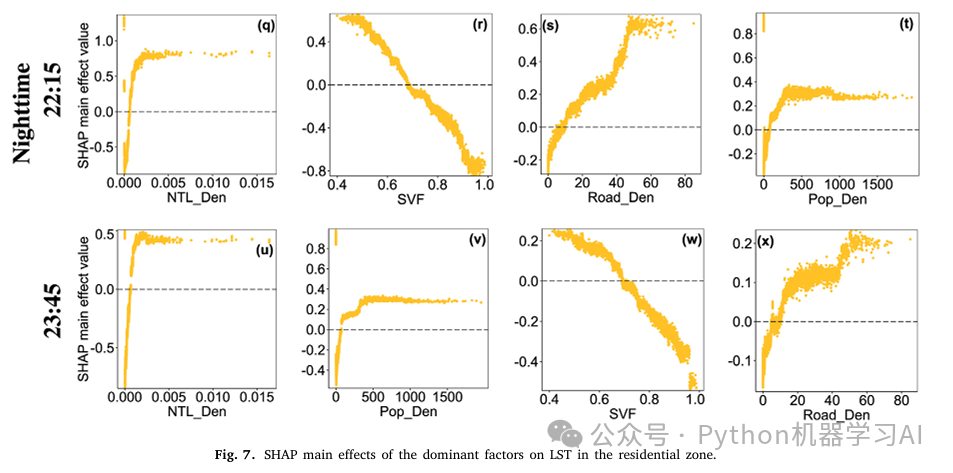

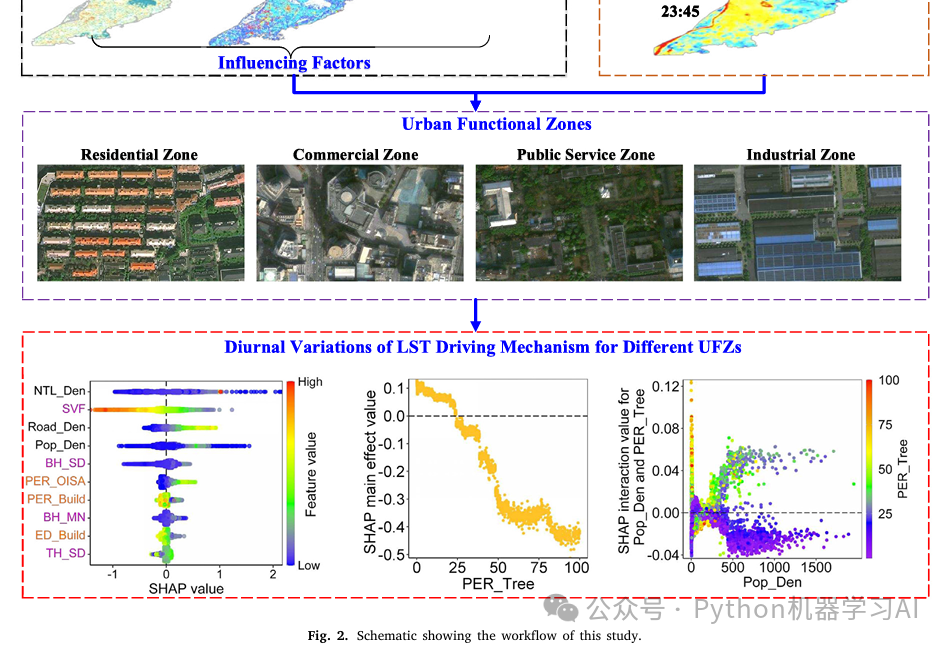

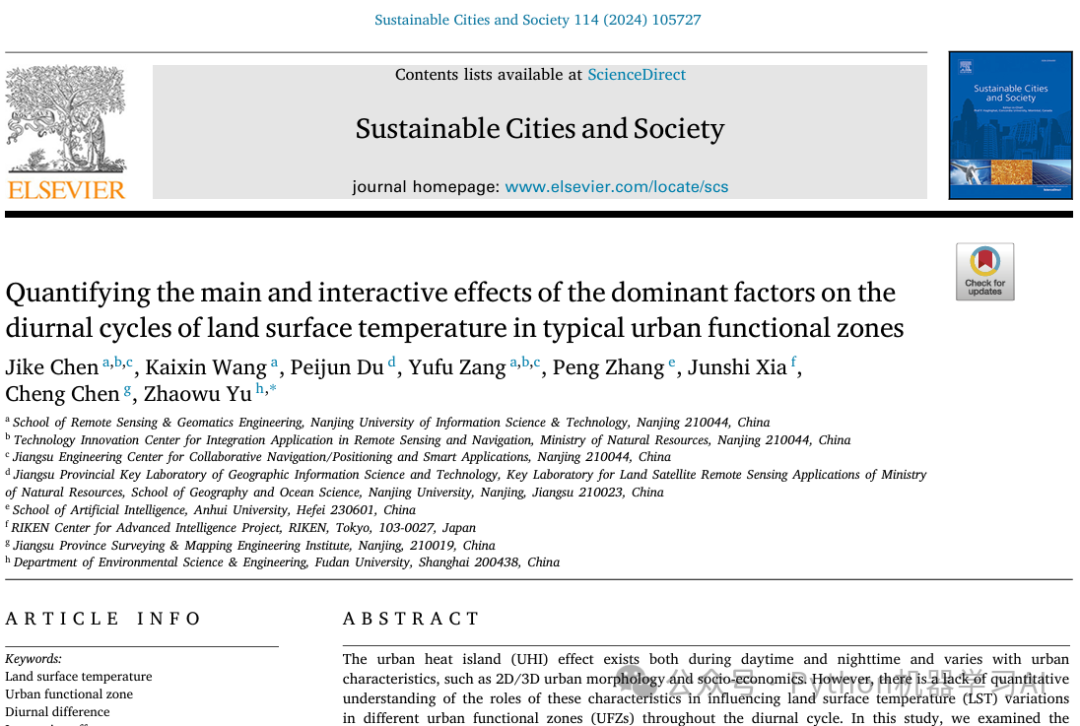

本文提出了一种独特的SHAP可视化方法，与传统的SHAP值依赖图有所不同。传统的SHAP值依赖图通常以单个特征的总SHAP值（即该特征的主效应与所有交互效应的综合贡献）作为Y轴，而本文的方法将Y轴替换为单个特征的 SHAP主效应值 ，即该特征在独立作用时对模型预测的贡献，这种方式剥离了交互效应的影响，更加直观地展现了主效应的变化趋势，为分析特征的独立作用提供了清晰的视角，有助于更深入地理解模型的特征行为，当然这篇文章也提供了特征交互效应下的shap交互图视角参考文章——期刊配图：从SHAP依赖图到交互图优化，解析特征协同作用，接下来从代码的视角去理解SHAP主效应图

代码实现

模型构建



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

import warnings

warnings.filterwarnings("ignore")



plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('2024-11-26-公众号Python机器学习AI.xlsx')

from sklearn.model_selection import train_test_split, KFold



X = df.drop(['Y'],axis=1)

y = df['Y']



# 划分训练集和测试集

X_temp, X_test, y_temp, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

# 然后将训练集进一步划分为训练集和验证集

X_train, X_val, y_train, y_val = train_test_split(X_temp, y_temp, test_size=0.125, random_state=42)  # 0.125 x 0.8 = 0.1



import optuna

from xgboost import XGBRegressor

from sklearn.metrics import mean_squared_error

def objective(trial):

    params = {

        'n_estimators': trial.suggest_categorical('n_estimators', [50, 100, 200, 300]),

        'max_depth': trial.suggest_int('max_depth', 3, 15, step=1),

        'learning_rate': trial.suggest_loguniform('learning_rate', 0.01, 0.3),

        'subsample': trial.suggest_uniform('subsample', 0.5, 1.0),

        'colsample_bytree': trial.suggest_uniform('colsample_bytree', 0.5, 1.0),

        'gamma': trial.suggest_uniform('gamma', 0, 5)

    }



    model = XGBRegressor(**params, random_state=42)

    model.fit(X_train, y_train)

    y_pred = model.predict(X_val)

    return mean_squared_error(y_val, y_pred)



study = optuna.create_study(direction="minimize")

study.optimize(objective, n_trials=100)

print("Best parameters:", study.best_params)

best_model = XGBRegressor(**study.best_params, random_state=42)

best_model.fit(X_train, y_train)

picture.image

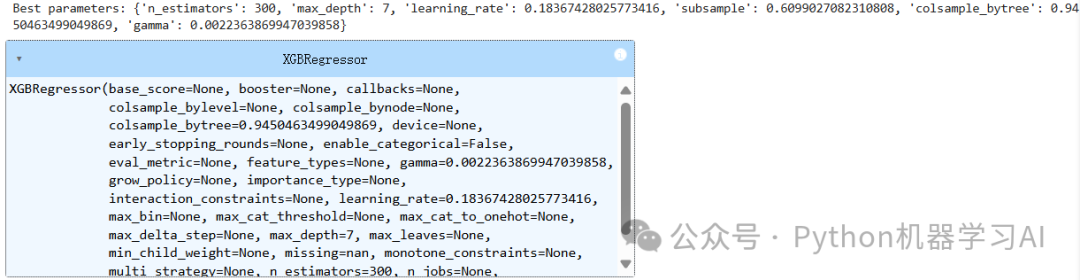

通过Optuna自动调参工具对XGBoost回归模型进行超参数优化，并在训练集上拟合出最佳模型，为后续使用SHAP进行模型解释提供了基础，在使用SHAP进行特征重要性分析或可解释性分析之前，必须先训练出一个性能良好的模型

交互作用摘要图绘制



import shap

explainer = shap.TreeExplainer(best_model)

# 计算 SHAP 交互值

shap_interaction_values = explainer.shap_interaction_values(X_test)

shap.summary_plot(shap_interaction_values, X_test, show=False)

plt.savefig("1.pdf", format='pdf', bbox_inches='tight', dpi=1200)

picture.image

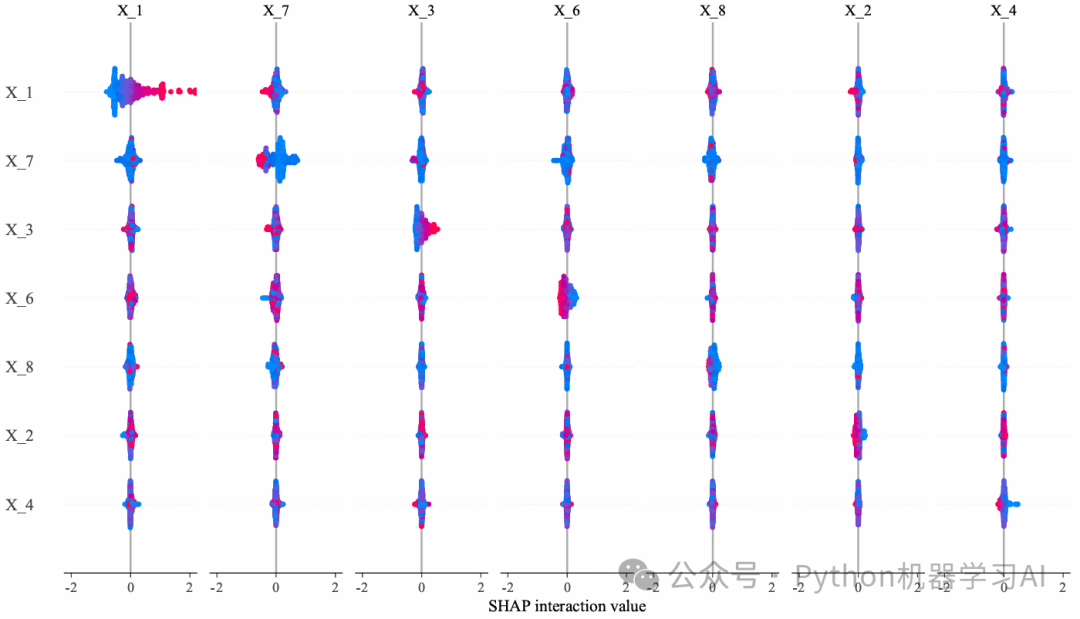

该shap可视化对角线元素：每个特征的主效应（该特征对模型预测的独立贡献），非对角线元素：两个特征之间的交互效应（它们对模型预测的协同作用）

提取主效应值





          main\_effects\_df

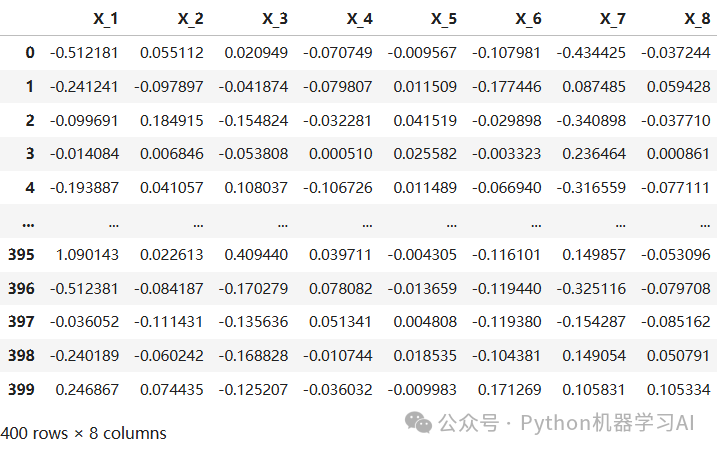

picture.image

提取SHAP交互值矩阵的对角线元素，表示各特征的主效应值，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系

X_1SHAP主效应图绘制



plt.figure(figsize=(6, 4), dpi=1200)

sc = plt.scatter(X_test["X_1"], main_effects_df['X_1'],

                 s=10)

plt.axhline(y=0, color='black', linestyle='-.', linewidth=1)

plt.xlabel('X_1', fontsize=12)

plt.ylabel('SHAP main effect value', fontsize=12)

ax = plt.gca()

ax.spines['top'].set_visible(False)

ax.spines['right'].set_visible(False)

plt.savefig("2.pdf", format='pdf', bbox_inches='tight', dpi=1200)

plt.show()

picture.image

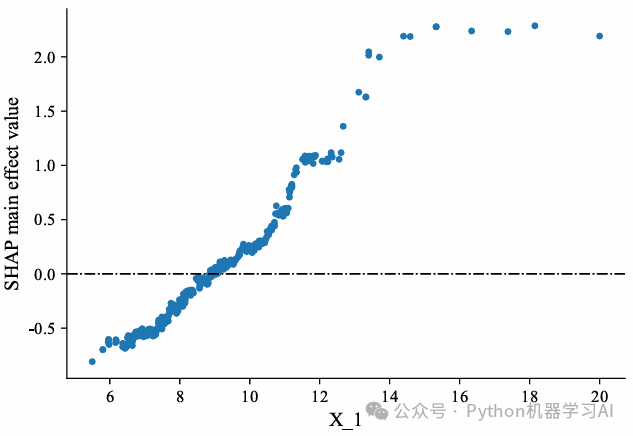

可视化特征X_1的 SHAP 主效应值，展示X_1的不同取值如何 独立影响 模型预测。当X_1较小时（如小于10），主效应值为负，表示在这个区间内，X_1对模型预测起到抑制作用；随着X_1增大（如超过10），主效应值逐渐变为正，最终对预测结果产生显著的正向贡献。也就是主效应值的绝对值表示特征对预测结果的影响程度，而正负符号则表示影响的方向（正向或负向）

所有特征SHAP主效应图绘制



num_rows, num_cols = 2, 4  # 设置2行4列

features = main_effects_df.columns[:num_rows * num_cols]  # 取出需要绘制的特征

fig, axes = plt.subplots(nrows=num_rows, ncols=num_cols, figsize=(15, 8), dpi=1200)

for i, feature in enumerate(features):

    row, col = divmod(i, num_cols)

    ax = axes[row, col]

    ax.scatter(X_test[feature], main_effects_df[feature], s=10)

    ax.axhline(y=0, color='black', linestyle='-.', linewidth=1)

    ax.set_xlabel(feature, fontsize=10)

    ax.set_ylabel('SHAP main effect value', fontsize=10)

    ax.spines['top'].set_visible(False)

    ax.spines['right'].set_visible(False)



# 移除多余的子图

for i in range(len(features), num_rows * num_cols):

    row, col = divmod(i, num_cols)

    fig.delaxes(axes[row, col])



plt.tight_layout()

plt.savefig("3.pdf", format='pdf', bbox_inches='tight', dpi=1200)

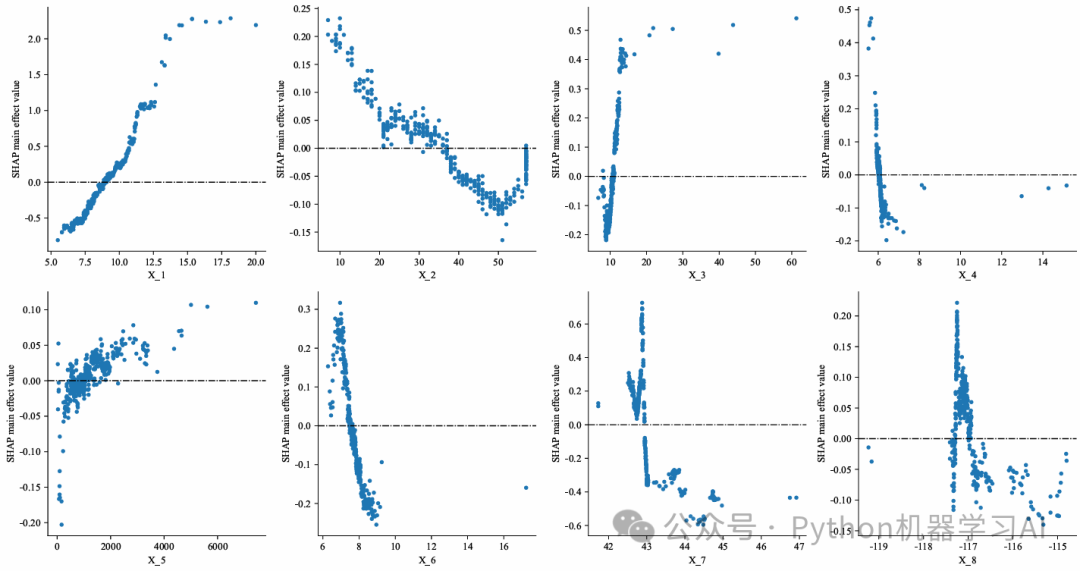

plt.show()
