背景
SHAP值分解公式
SHAP值可以分解为两部分：
主效应值交互效应值
主效应值：表示每个特征单独作用时对模型预测结果的贡献，交互效应值：表示特征之间协同作用对模型预测结果的纯交互贡献，不包括单独作用的部分
主效应值的含义
特征的主效应值
主效应值 是特征 的独立作用贡献，表示特征 在不同背景下对模型预测值的边际平均贡献，它反应了特征 的独立影响，独立于其它特征的协同作用
交互效应值的含义
特征和之间的交互效应值
交互效应值 仅表示两个特征协同作用的纯贡献，排除了它们的主效应，通过 排除单独作用的贡献，这部分值纯粹反映了协同作用的增益或减益
SHAP值的完整解释
SHAP 值不仅可以分解为特征的独立作用（主效应），还可以分解为特征之间的相互影响（交互效应）。对于任意模型预测值 ，SHAP 保证如下的加性分解成立：
其中， 为基准值，即没有任何特征时的模型预测值， 主效应值， 交互效应值，当然SHAP值的计算实际上涉及深层的数学原理，尤其是基于Shapley值的博弈论方法，其核心思想是分配模型输出中的特征贡献，这远比简单的分解要复杂，这里主要是为了理解它的构成且接下来代码实现不会过多探讨 的实现，着重于通过代码实现SHAP值=主效应值+交互效应值
代码实现
模型构建
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
import warnings
warnings.filterwarnings("ignore")
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
df = pd.read_excel('2024-11-27-公众号Python机器学习AI.xlsx')
from sklearn.model_selection import train_test_split, KFold
X = df.drop(['Y'],axis=1)
y = df['Y']
# 划分训练集和测试集
X_temp, X_test, y_temp, y_test = train_test_split(X, y, test_size=0.2, random_state=42)
# 然后将训练集进一步划分为训练集和验证集
X_train, X_val, y_train, y_val = train_test_split(X_temp, y_temp, test_size=0.125, random_state=42) # 0.125 x 0.8 = 0.1
import optuna
from xgboost import XGBRegressor
from sklearn.metrics import mean_squared_error
def objective(trial):
params = {
'n_estimators': trial.suggest_categorical('n_estimators', [50, 100, 200, 300]),
'max_depth': trial.suggest_int('max_depth', 3, 15, step=1),
'learning_rate': trial.suggest_loguniform('learning_rate', 0.01, 0.3),
'subsample': trial.suggest_uniform('subsample', 0.5, 1.0),
'colsample_bytree': trial.suggest_uniform('colsample_bytree', 0.5, 1.0),
'gamma': trial.suggest_uniform('gamma', 0, 5)
}
model = XGBRegressor(**params, random_state=42)
model.fit(X_train, y_train)
y_pred = model.predict(X_val)
return mean_squared_error(y_val, y_pred)
study = optuna.create_study(direction="minimize")
study.optimize(objective, n_trials=100)
print("Best parameters:", study.best_params)
best_model = XGBRegressor(**study.best_params, random_state=42)
best_model.fit(X_train, y_train)

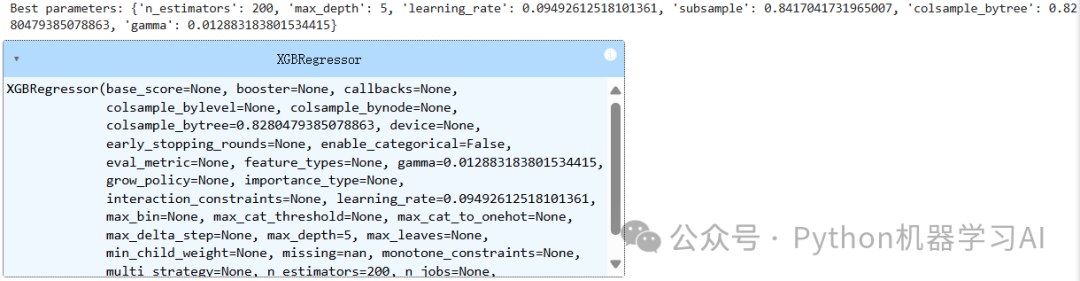

使用Optuna优化XGBoost回归模型的超参数，选择最佳模型参数后训练最终模型，为后续计算SHAP值提供一个已训练好的基准模型
计算SHAP值及其交互效应值
import shap
explainer = shap.TreeExplainer(best_model)
# 计算 SHAP 值
shap_values = explainer.shap_values(X_test)
# 计算 SHAP 交互值
shap_interaction_values = explainer.shap_interaction_values(X_test)
使用SHAP库的TreeExplainer对已训练的模型计算了测试集特征的SHAP值和特征间的SHAP交互值，用于解释模型预测的特征贡献及交互效应
数据整理

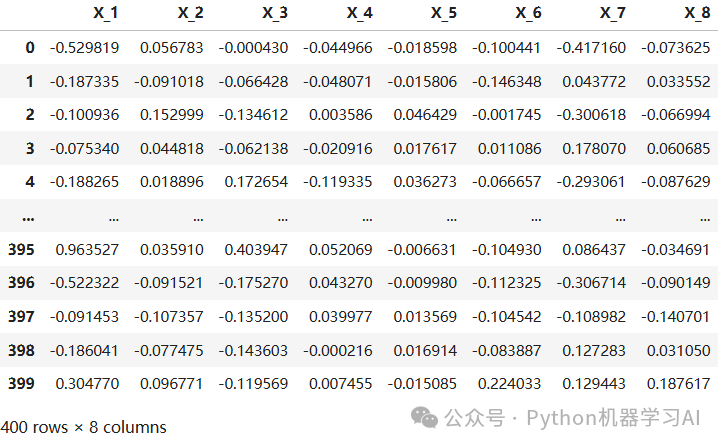

main\_effects\_df
提取SHAP交互值矩阵的对角线元素，生成每个特征对应的主效应值，并将其存储为DataFrame

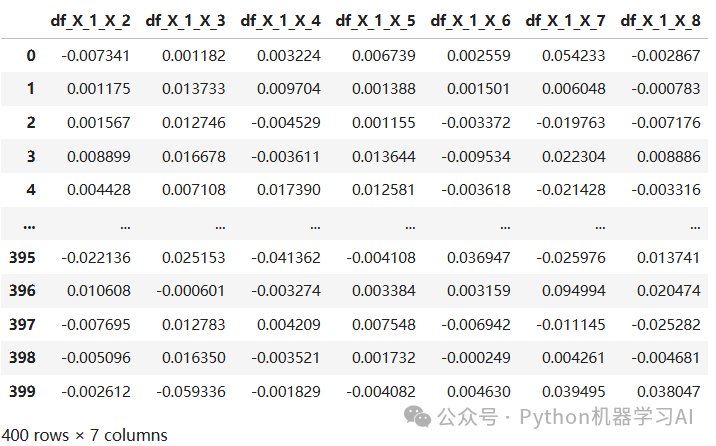

df\_1
提取每个特征与其他所有特征的交互效应值，并将其分别存储为多个DataFrame，每个特征都有与其余特征的交互效应值记录，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系
以特征X_1为例验证SHAP值=主效应值+交互效应值
x1_shap_values = shap_values[:, 0] # 提取x_1的shap值
x1_main_effect = shap_interaction_values[:, 0, 0] # 提取x_1的主效应
x1_shap_total = x1_main_effect + df_1.sum(axis=1) # 根据shap值=主效应 + 交互效应 计算shap值
if np.allclose(shap_values[:,0], x1_main_effect + df_1.sum(axis=1)):
print("验证成功：X_1 的总 SHAP 值等于主效应与交互效应之和！")
else:
print("验证失败：X_1 的总 SHAP 值与主效应及交互效应之和不一致，请检查计算过程。")
从shap_values中提取特征X_1的总SHAP 值（包含主效应和交互效应），并验证其是否等于主效应值与交互效应值之和
以特征X_1为例从可视化上展示 SHAP值=主效应值+交互效应值

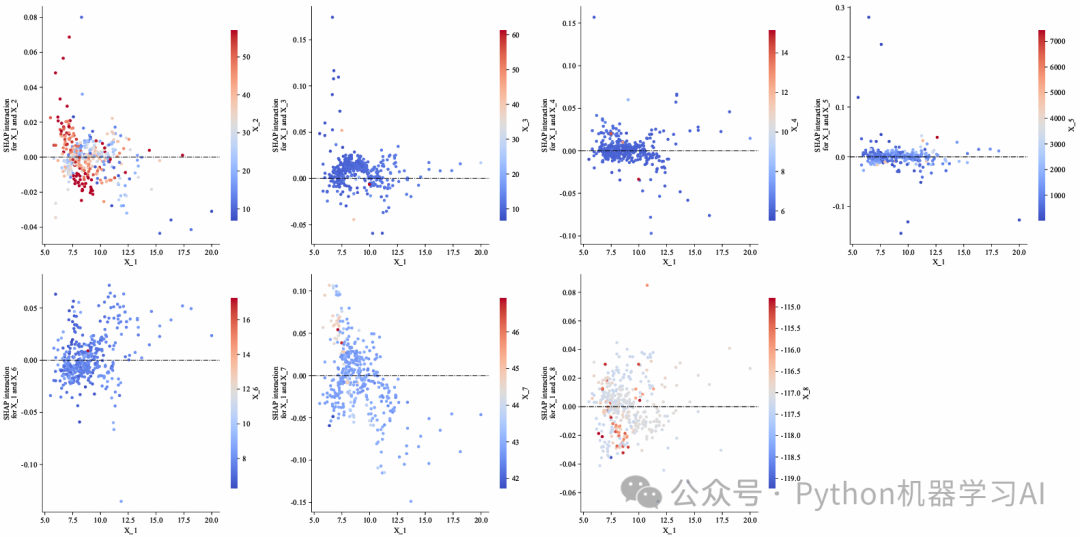

X_1特征与其它特征的交互效应图
fig, axes = plt.subplots(2, 4, figsize=(20, 10), dpi=1200)
axes = axes.flatten()
# 提取 df_1 中的交互列
interaction_columns = df_1.columns
num_interactions = len(interaction_columns)
# 遍历交互列，绘制每个子图
for i, col in enumerate(interaction_columns):
if i < len(axes): # 确保不超出子图范围
# 提取对应的交互特征名称
interaction_feature = 'X_' + col.split('_')[-1] # 修正特征名称格式
if interaction_feature in X_test.columns: # 检查特征是否存在
# 绘制散点图
sc = axes[i].scatter(X_test["X_1"], df_1[col],
s=10, c=X_test[interaction_feature], cmap='coolwarm')
# 添加颜色条
cbar = fig.colorbar(sc, ax=axes[i], aspect=30, shrink=0.8)
cbar.set_label(interaction_feature, fontsize=10)
cbar.outline.set_visible(False)
# 添加水平参考线和标签
axes[i].axhline(y=0, color='black', linestyle='-.', linewidth=1)
axes[i].set_xlabel('X_1', fontsize=10)
axes[i].set_ylabel(f'SHAP interaction\nfor X_1 and {interaction_feature}', fontsize=10)
axes[i].spines['top'].set_visible(False)
axes[i].spines['right'].set_visible(False)
else:
# 如果特征不存在，标注信息
axes[i].text(0.5, 0.5, f"Feature {interaction_feature} not found",
fontsize=12, ha='center', va='center')
axes[i].set_axis_off()
# 移除未使用的子图
for j in range(num_interactions, len(axes)):
fig.delaxes(axes[j])
plt.tight_layout()
plt.savefig("X1_SHAP_interaction_subplots_fixed.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

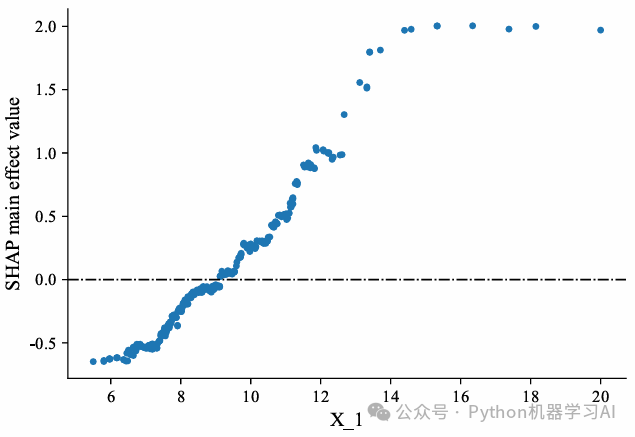

X_1的主效应图
plt.figure(figsize=(6, 4), dpi=1200)
sc = plt.scatter(X_test["X_1"], main_effects_df['X_1'],
s=10)
plt.axhline(y=0, color='black', linestyle='-.', linewidth=1)
plt.xlabel('X_1', fontsize=12)
plt.ylabel('SHAP main effect value', fontsize=12)
ax = plt.gca()
ax.spines['top'].set_visible(False)
ax.spines['right'].set_visible(False)
plt.savefig("SHAP main effect.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

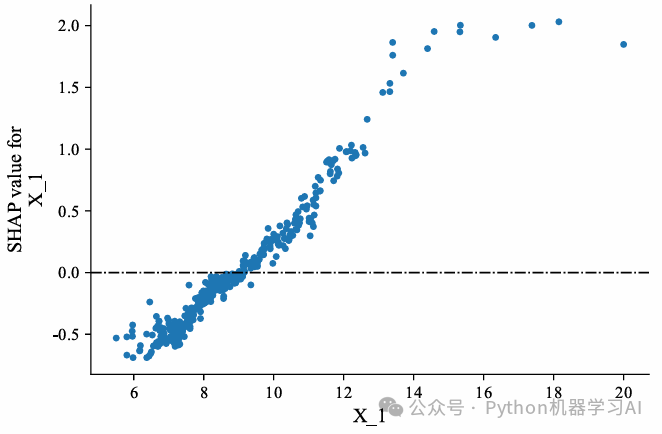

对 主效应值+交互效应值
plt.figure(figsize=(6, 4), dpi=1200)
sc = plt.scatter(X_test["X_1"], x1_shap_total,
s=10)
plt.axhline(y=0, color='black', linestyle='-.', linewidth=1)
plt.xlabel('X_1', fontsize=12)
plt.ylabel('SHAP value for\nX_1', fontsize=12)
ax = plt.gca()
ax.spines['top'].set_visible(False)
ax.spines['right'].set_visible(False)
plt.savefig("SHAP——1.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

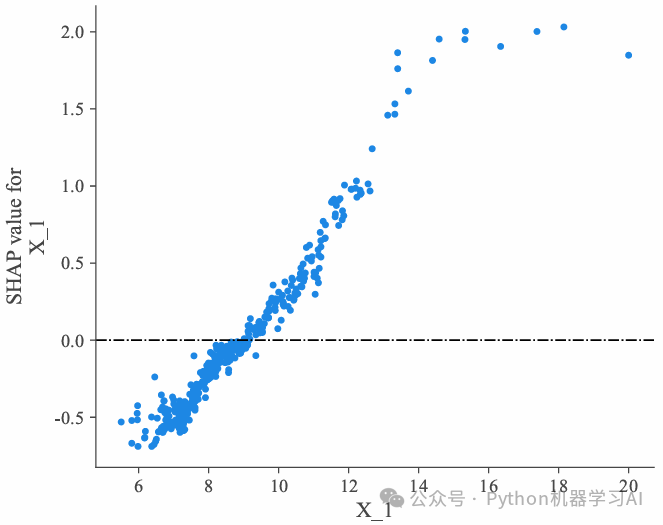

对SHAP值
# 利用shap库自带函数绘制 SHAP 依赖图，不显示颜色条
# 计算shap值为Explanation格式
shap_values_Explanation = explainer(X_test)
shap.dependence_plot('X_1', shap_values_Explanation.values, X_test, interaction_index=None, show=False)
# 添加 SHAP=0 的横线
plt.axhline(y=0, color='black', linestyle='-.', linewidth=1)
plt.savefig("SHAP——2.pdf", format='pdf',bbox_inches='tight',dpi=1200)
plt.show()
图三是利用公式 x1_shap_total = x1_main_effect + df_1.sum(axis=1) 计算得到的总 SHAP 值可视化，显示了特征 的整体贡献，既包括其主效应值（x1_main_effect）即特征单独作用的贡献，也包括交互效应值（df_1.sum(axis=1)，该特征与其它所有特征交互效应值之和）即特征与其他特征协同作用的贡献；图四则直接通过 explainer.shap_values(X_test) 计算 SHAP 值，绘制了常见的 SHAP 依赖图也就是文献中最常见的一种SHAP可视化图，表示 对模型预测的整体影响，包含了单独作用和协同作用，且图三和图四的分布完全一致，进一步通过代码验证分解公式SHAP值=主效应值+交互效应值，此外，图一单独可视化了 的交互效应（df_1），表示特征协同作用的纯贡献；图二可视化 的主效应值（main_effects_df['X_1']），表示特征单独作用的贡献，综合这些图表，读者能够清晰地理解 SHAP 值的来源及其可视化在解释特征对模型预测影响中的作用，也就可以对前两篇文章有更清晰的理解——期刊配图：从SHAP依赖图到交互图优化，解析特征协同作用、期刊配图：SHAP主效应图绘制解释单个特征在独立作用时对模型预测的贡献
