背景

picture.image

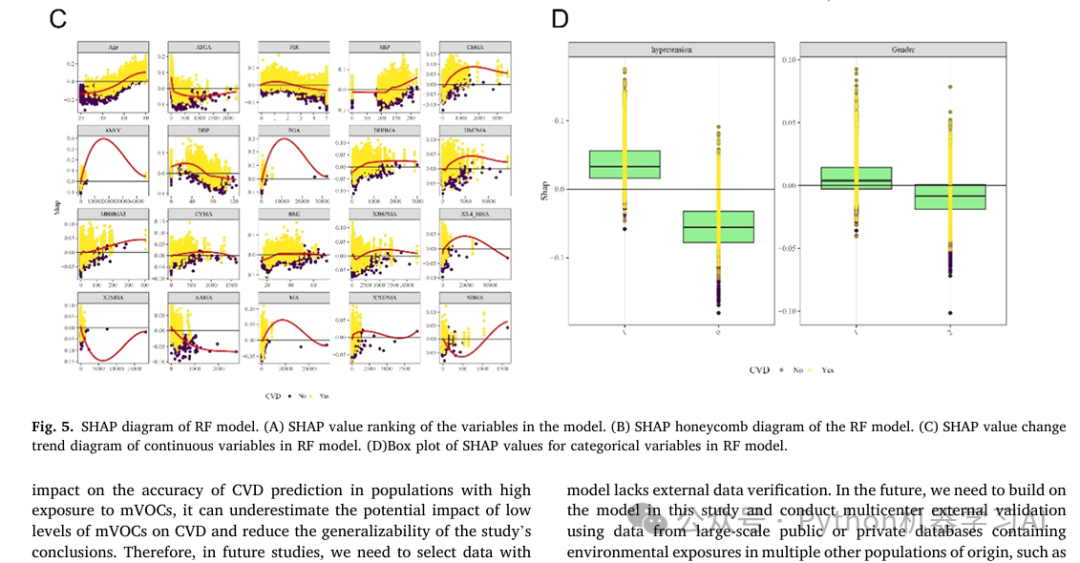

在机器学习模型的解释中，SHAP是一种重要的工具，能够帮助深入了解各个特征对模型预测的贡献，对于连续变量，SHAP的可视化通常可以采用依赖图、主效应图或交互效应图，如图C所示，这些方式能够清晰展示变量的趋势和模型的响应，然而，对于分类变量的SHAP值，这种方法往往无法直观展现其分布和影响，为了解决这一问题，本文将介绍一种基于箱图的可视化方式，如图D所示，这种方法能够有效表达分类变量的SHAP值分布特点，为模型解释和特征分析提供新视角

代码实现

模型构建



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

from sklearn.model_selection import train_test_split

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

import warnings

warnings.filterwarnings("ignore")



df = pd.read_excel('2024-12-10公众号Python机器学习AI.xlsx')

# 划分特征和目标变量

X = df.drop(['y'], axis=1)

y = df['y']

# 划分训练集和测试集

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,

                                                    random_state=42, stratify=df['y'])

from xgboost import XGBClassifier

# 使用 XGBoost 建模

model_xgb = XGBClassifier(n_estimators=100,

                          max_depth=3,

                          use_label_encoder=False,

                          random_state=8,

                          eval_metric='logloss')  # 需要指定 eval_metric，避免警告



model_xgb.fit(X_train, y_train)

picture.image

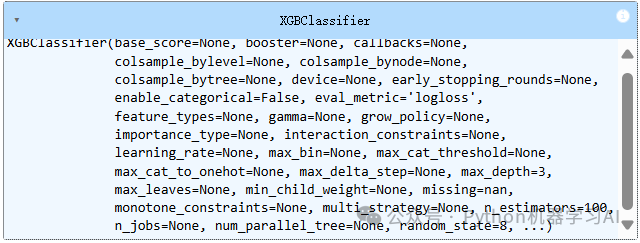

加载包含连续变量和多分类变量的数据集，通过划分训练集和测试集后，使用XGBoost建立一个基础的分类模型，用于预测目标变量（二分类）

shap值计算



import shap

explainer = shap.TreeExplainer(model_xgb)

shap_values = explainer.shap_values(X)

shap_values_df = pd.DataFrame(shap_values, columns=X.columns)

shap_values_df.head()

picture.image

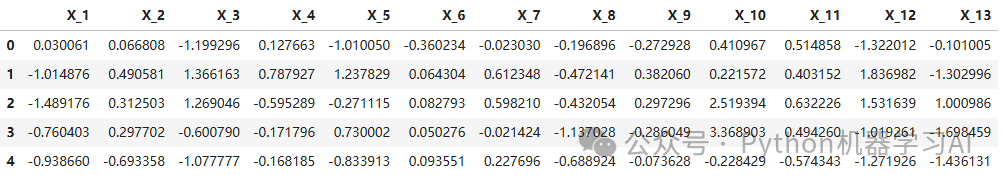

使用SHAP解释器对XGBoost模型进行解释，计算每个特征对预测的SHAP值，并将结果保存为DataFrame格式，以便进一步分析和可视化，这里针对的是整体数据集进行shap分析，一般只针对测试集即可，这里是作者测试集样本较少，所以对整体进行计算，可视化更美观

分类变量SHAP值的箱线图与散点图可视化



import seaborn as sns

x2_categories = X['X_2'].reset_index(drop=True)  # 分类变量

shap_x2_values = shap_values_df['X_2'].reset_index(drop=True)  # SHAP 值

plot_data = pd.DataFrame({

    'Category': x2_categories,

    'SHAP Value': shap_x2_values

})

plt.figure(figsize=(8, 6))

sns.boxplot(data=plot_data, x='Category', y='SHAP Value', showfliers=False, color='lightblue')

sns.stripplot(data=plot_data, x='Category', y='SHAP Value', color='lightgray', jitter=False, size=4)

plt.axhline(y=0, color='gray', linestyle='--', linewidth=1)

plt.title("X_2")

plt.ylabel("SHAP Value")

plt.xlabel("")

plt.savefig('1.pdf', format='pdf', bbox_inches='tight', dpi=1200)

plt.show()

picture.image

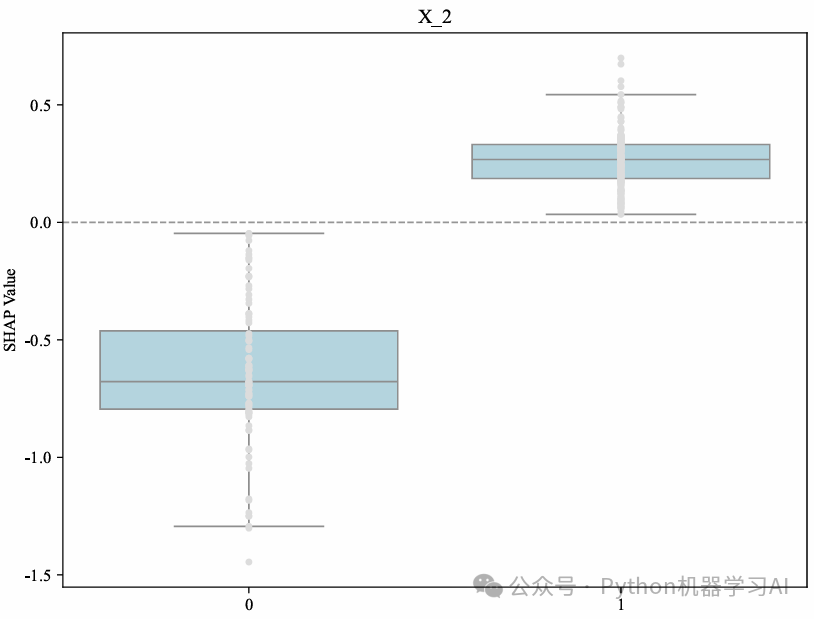

将分类变量X_2的值和对应的SHAP值进行可视化，X_2是一个二分类变量（类别为0和1），通过箱线图和散点图结合的方式，展示分类变量X_2的SHAP值分布，用以观察不同类别对模型预测的影响。X轴表示X_2的两个类别（0和1），Y轴表示其SHAP值，反映该特征对预测结果的正负贡献。箱线图显示每个类别的SHAP值分布范围和中位数，散点图则展示每个样本的具体值及其密度。虚线（y=0）帮助判断SHAP值的正负影响。通过对比发现，类别0的SHAP值多为负且分布较广，而类别1的SHAP值集中在正向区域，说明分类变量X_2的类别0对预测结果主要起负向作用且影响波动较大，而类别1对预测结果主要起稳定的正向作用整体上，图形直观揭示了X_2对模型预测的重要性及其类别差异

分类变量SHAP值的分布及其目标变量的颜色标记可视化

picture.image

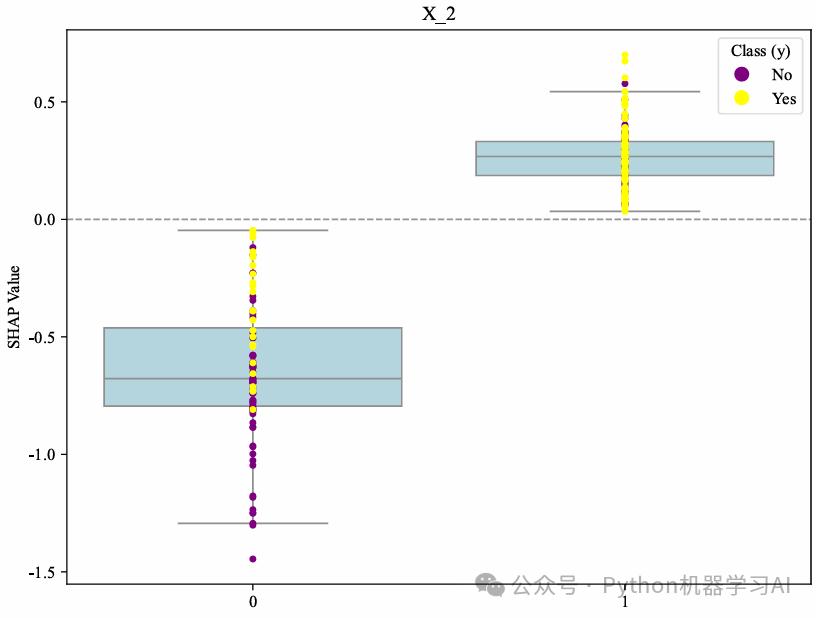

在前面基础上增加了目标变量y的颜色标记，通过映射不同目标类别（0为紫色，1为黄色），将散点图按目标类别分组显示，用于明确颜色与目标类别的对应关系。这种改动使得图表不仅展示分类变量X_2的SHAP值分布，同时展示不同目标类别在SHAP值上的分布特征，增强图表的可读性和分析价值，也就是文献中的图D，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系

分类变量X_13的SHAP值分布与样本量标注可视化



colors = ['#7D2E8E', '#00AEE9', '#F8766D']

plot_data = pd.DataFrame({

    'Category': X['X_13'],  # 替换为 X_13 类别

    'SHAP Value': shap_values_df['X_13']  # 替换为 X_13 对应的 SHAP 值

})



plt.figure(figsize=(8, 6), dpi=1200)

sns.boxplot(

    x='Category', y='SHAP Value', data=plot_data, width=0.4, palette=colors,

    boxprops=dict(facecolor='white', edgecolor='black', linewidth=1.2),  # 白色填充

    medianprops=dict(color='black', linewidth=1.5),  # 设置中位数线样式

    showfliers=False  # 隐藏离群值

)

# 绘制带有分组颜色的散点图

sns.stripplot(x='Category', y='SHAP Value', data=plot_data, jitter=True, palette=colors, size=4, alpha=0.8)

# 计算每个类别的样本量

sample_counts = plot_data['Category'].value_counts().sort_index()

for i, (label, count) in enumerate(sample_counts.items()):

    plt.text(i, plot_data['SHAP Value'].min() - 0.7, f'n = {count}', ha='center', va='center', fontsize=10, style='italic')

# 添加 x=0 的灰色竖线

plt.axhline(y=0, color='gray', linestyle='--', linewidth=1)

plt.xlabel('')

plt.ylabel('SHAP Value')

plt.title('X_13')

plt.savefig('3.pdf', format='pdf', bbox_inches='tight')

plt.show()

picture.image

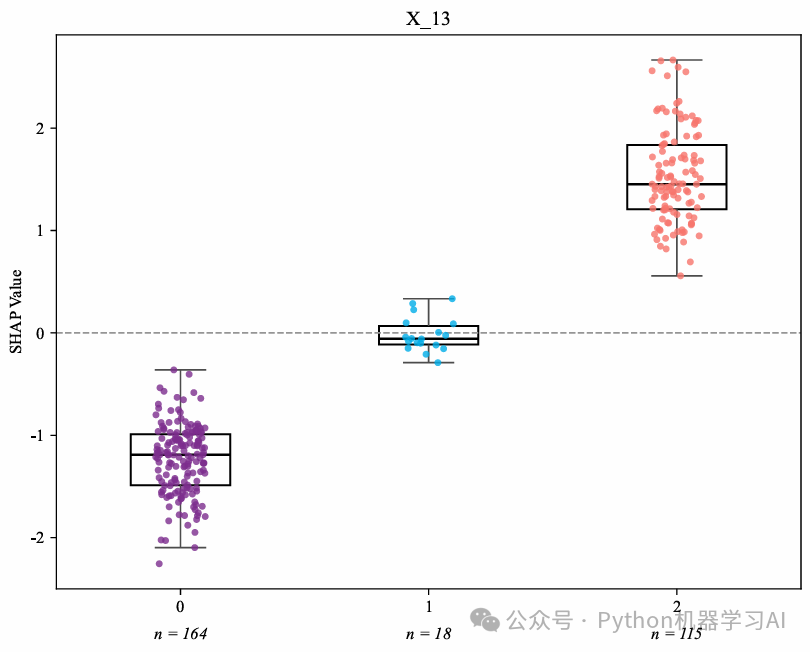

与前面图一的区别在于，这里针对三分类变量X_13绘制SHAP值分布图，而不是二分类变量，新增三种颜色来区分不同类别的箱线图和散点图，并在图中标注每个类别的样本数量，此外，箱线图的样式更为细致，包括白色填充和黑色边框，以及标注中位数的黑色线条。这种改进更直观地展示三分类变量的SHAP值分布特征及其样本量差异，适用于多分类变量的分析场景

分类变量X_13的SHAP值分布及组间显著性分析

picture.image

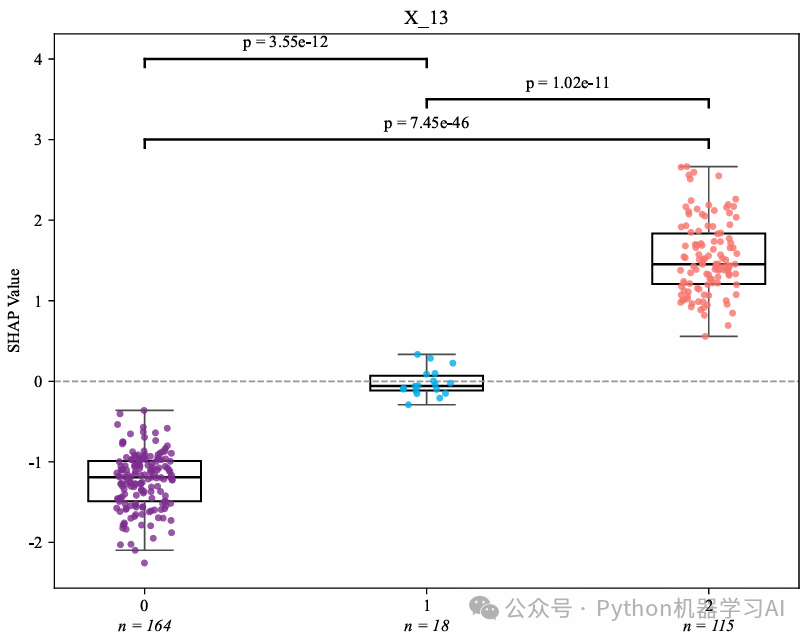

图4在图3的基础上增加了Mann-Whitney U检验和显著性标注，直观展示分类变量X_13不同类别之间SHAP值分布差异的统计显著性，为模型解释提供了更深入的统计支撑，如果p值很小（如图中p = 7.45e-46），说明该类别之间的SHAP值分布差异是显著的，意味着模型对于这些类别的预测影响有明确的区别，例如类别2对模型的正向贡献显著高于类别0和1，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系
