nature medicine二分类结局随机森林模型构建与评估复现

Python机器学习AI
Python机器学习AI
AI
机器学习算法数据库

picture.image

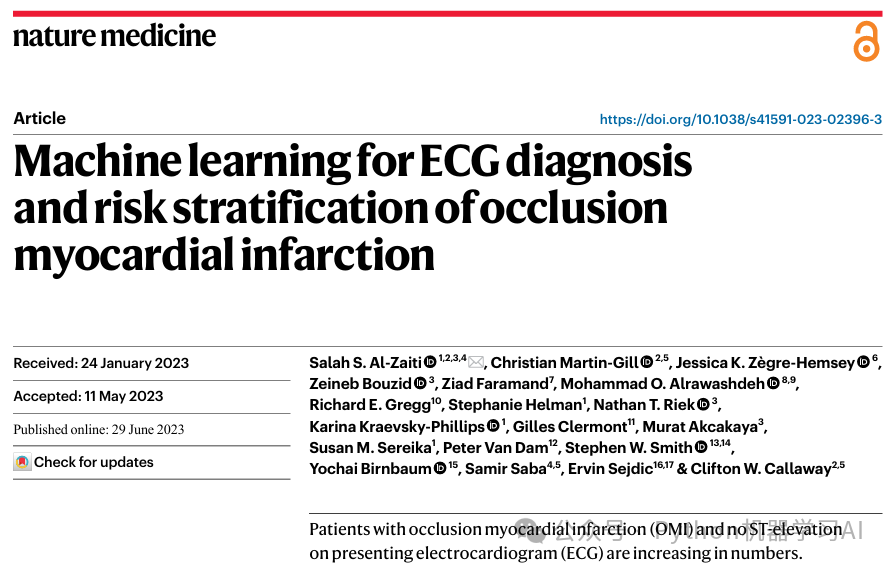

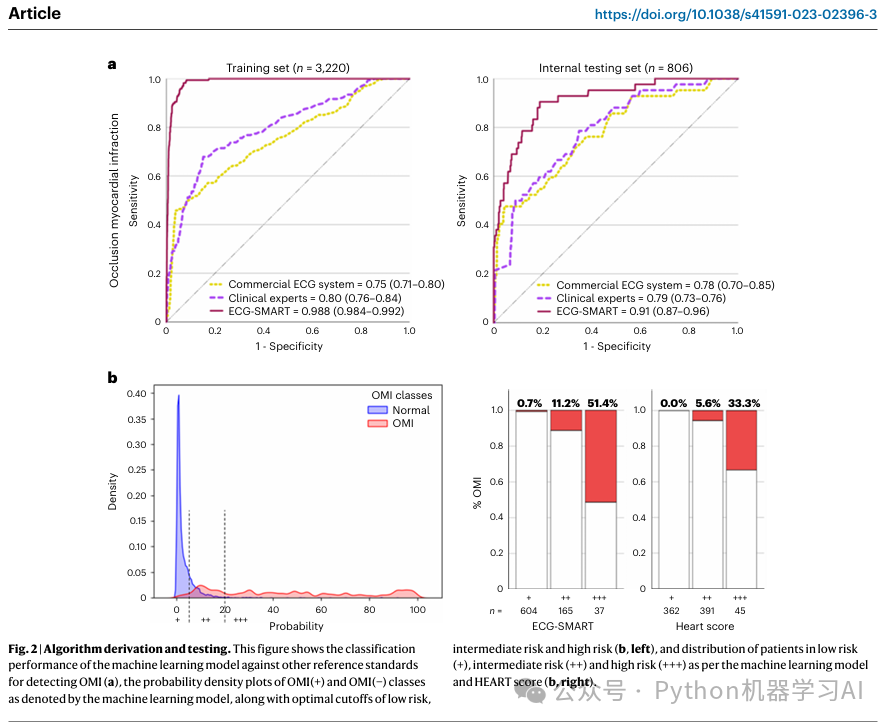

背景

picture.image

picture.image

通过机器学习构建的ECG-SMART数据模型，实现对冠状动脉闭塞型心肌梗死（OMI）的诊断，本次复现聚焦于ECG-SMART数据模型在二分类任务中的随机森林算法构建与评估，基于公开数据及算法流程，模拟原始研究的核心方法。需要特别指出的是，此次复现仅作为学习参考，旨在探索其实现细节与应用潜力

代码实现

数据读取



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

import warnings

warnings.filterwarnings("ignore")



plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False



# 读取衍生数据集

df_derivation_cohort = pd.read_csv("Derivation_dataset.csv")

# 读取外部验证数据集

df_external_validation_cohort = pd.read_csv("External_validation_dataset.csv")

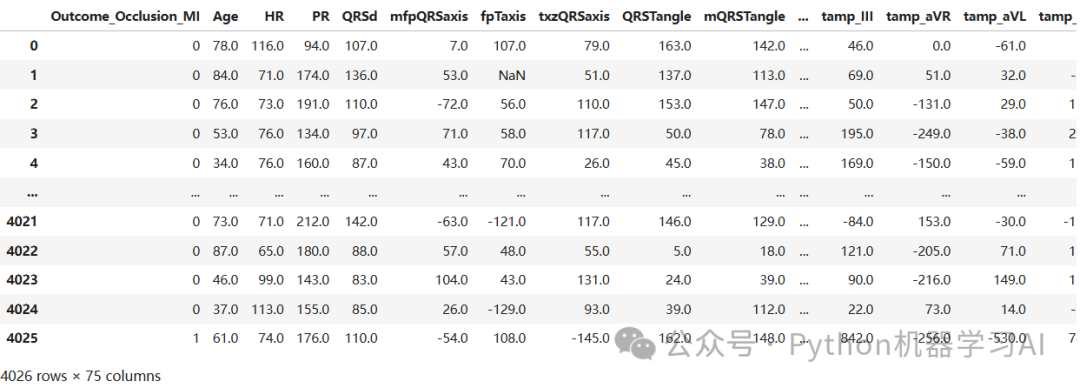

df_derivation_cohort

picture.image

读取两个CSV文件（一个是衍生数据集，另一个是外部验证数据集）

衍生与验证数据集的关键统计指标计算



def calculate_metrics(df):

    metrics = {

        # 计算 Age（年龄）的统计指标，格式为 "平均值 ± 标准差 (最小值–最大值)"

        "Age (years)": f"{df['Age'].mean():.0f} ± {df['Age'].std():.0f} ({df['Age'].min()}–{df['Age'].max()})",



        # 计算 Heart Rate (HR, 心率) 的平均值和标准差

        "Heart Rate (HR)": f"{df['HR'].mean():.1f} ± {df['HR'].std():.1f}",



        # 计算 QRS duration (QRSd, QRS波时限) 的平均值和标准差

        "QRS duration (QRSd)": f"{df['QRSd'].mean():.1f} ± {df['QRSd'].std():.1f}",



        # 计算 TpTe Interval (TpTe间期) 的平均值和标准差

        "TpTe Interval": f"{df['TpTe'].mean():.1f} ± {df['TpTe'].std():.1f}",



        # 计算 STT_PCAratio (STT PCA 比率) 的平均值和标准差

        "STT_PCAratio": f"{df['STT_PCAratio'].mean():.2f} ± {df['STT_PCAratio'].std():.2f}",



        # 计算 Outcome_Occlusion_MI（结果：闭塞性心肌梗死）的正负比例

        "Outcome (Occlusion MI)": {

            # 正比例 = Positive cases 数量占总行数的百分比

            "Positive": f"{(df['Outcome_Occlusion_MI'].sum() / len(df)) * 100:.1f}%",

            # 负比例 = 1 - 平均值，表示没有闭塞心梗的百分比

            "Negative": f"{(1 - df['Outcome_Occlusion_MI'].mean()) * 100:.1f}%"

        },



        # 计算 Tamp（振幅）相关指标

        "Tamp Features": {

            # 振幅的平均值

            "Tamp Mean": f"{df['Tamp'].mean():.2f}",

            # 振幅的标准差

            "Tamp Std Dev": f"{df['Tamp'].std():.2f}",

            # tamp_V4 列的最大值

            "Max Tamp_V4": f"{df['tamp_V4'].max():.2f}"

        },



        # 计算空间轴 (Spatial Axes) 的相关指标

        "Spatial Axes": {

            # fpTaxis 的平均值和标准差

            "fpTaxis": f"{df['fpTaxis'].mean():.1f} ± {df['fpTaxis'].std():.1f}",

            # QRSTangle 的平均值和标准差

            "QRSTangle": f"{df['QRSTangle'].mean():.1f} ± {df['QRSTangle'].std():.1f}"

        }

    }

    return metrics

derivation_metrics = calculate_metrics(df_derivation_cohort)

validation_metrics = calculate_metrics(df_external_validation_cohort)

定义一个函数，用于计算数据集中多个关键变量的统计指标，并分别应用于衍生数据集和验证数据集以生成统计结果





          print(derivation\_metrics)

picture.image





          print(validation\_metrics)

picture.image

数据集分割



from sklearn.model_selection import train_test_split

# 提取目标变量 y，即“Outcome_Occlusion_MI”列

y = df_derivation_cohort['Outcome_Occlusion_MI']

# 提取特征变量 X，去掉目标变量列

X = df_derivation_cohort.drop('Outcome_Occlusion_MI', axis=1)



# 划分训练集和测试集，20% 为测试集，按 y 的分层抽样

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, stratify=y, random_state=99)



# 提取外部验证集的目标变量 y_val 2024-12-11公众号Python机器学习AI

y_val = df_external_validation_cohort['Outcome_Occlusion_MI']

# 提取外部验证集的特征变量 X_val

X_val = df_external_validation_cohort.drop('Outcome_Occlusion_MI', axis=1)

将衍生数据集按目标变量分层抽样划分为训练集和测试集，并分别提取外部验证集的特征变量和目标变量，为模型训练和验证做好准备

数据预处理

缺失值检验



print("训练集总缺失值数量:", X_train.isnull().sum().sum())

print("测试集总缺失值数量:", X_test.isnull().sum().sum())

print("验证集总缺失值数量:", X_val.isnull().sum().sum())

picture.image

统计打印训练集、测试集和验证集中的总缺失值数量

缺失值填补



# 对训练集、测试集和验证集的缺失值进行填充

for el in X_train.columns:

    # 使用训练集每列的众数填充训练集的缺失值

    X_train[el].fillna(X_train[el].mode()[0], inplace=True)

    # 使用训练集每列的众数填充测试集的缺失值

    X_test[el].fillna(X_train[el].mode()[0], inplace=True)

    # 使用训练集每列的众数填充验证集的缺失值

    X_val[el].fillna(X_train[el].mode()[0], inplace=True)

# 2024-12-11公众号Python机器学习AI

# 检查填充后是否还存在缺失值

print("训练集是否存在缺失值:", X_train.isnull().any().any())

print("测试集是否存在缺失值:", X_test.isnull().any().any())

print("验证集是否存在缺失值:", X_val.isnull().any().any())

picture.image

使用训练集中每列的众数填充训练集、测试集和验证集的缺失值，并检查填充后是否还有缺失值

模型构建



from sklearn.ensemble import RandomForestClassifier

from sklearn.calibration import CalibratedClassifierCV



# 创建随机森林分类器

clf = RandomForestClassifier(

    class_weight='balanced_subsample',  # 每个决策树的子样本内，自动调整每个类别的权重，平衡不平衡数据集

    criterion='entropy',               # 使用信息增益（熵）作为分裂标准

    n_jobs=-1,                         # 使用所有可用的CPU核心加速训练

    random_state=42,                   # 固定随机种子，确保结果可复现

    max_features='log2',               # 每次分裂时考虑的最大特征数为 log2(总特征数)

    n_estimators=20,                   # 随机森林中决策树的数量

    min_samples_split=0.01,            # 内部节点分裂所需的最小样本比例（即至少占总样本1%）

    min_samples_leaf=0.005,            # 叶子节点所需的最小样本比例（即至少占总样本0.5%）

    min_impurity_decrease=1e-2,        # 分裂时要求的最小纯度增益，防止过拟合

    bootstrap=True,                    # 使用自助法采样（带放回抽样）构建每棵决策树

    ccp_alpha=1e-2,                    # 剪枝时的复杂度参数，增加模型泛化能力

    max_samples=0.75,                  # 每棵树只使用75%的样本子集（相对总样本数量）

    oob_score=True                     # 使用袋外样本估计模型泛化性能

)



# 对随机森林分类器进行校准

clf = CalibratedClassifierCV(

    clf,               # 要校准的基础分类器（随机森林）

    cv=5,              # 使用5折交叉验证来校准分类器

    method="isotonic"  # 使用保序回归法进行概率校准，适合数据较多的情况

)



clf.fit(X_train, y_train)

picture.image

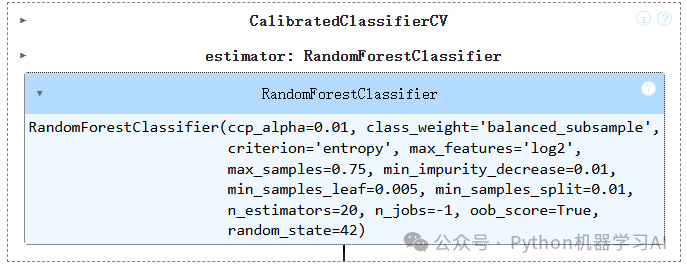

创建一个基于随机森林的分类器，并通过保序回归法进行概率校准，然后使用训练集数据对其进行训练

ROC曲线绘制

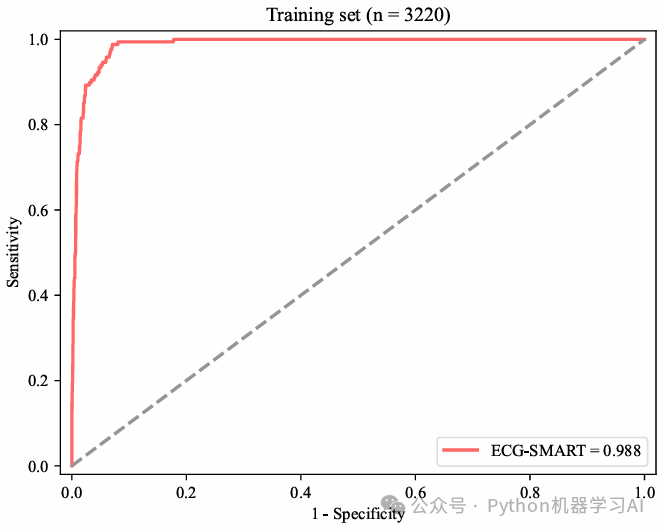

训练集ROC曲线



from sklearn.metrics import roc_curve, auc, roc_auc_score

# 2024-12-11公众号Python机器学习AI

y_score = clf.predict_proba(X_train)[:, 1]

fpr_train, tpr_train, _ = roc_curve(y_train, y_score)

roc_auc_train = auc(fpr_train, tpr_train)

n_samples_train = X_train.shape[0]

plt.figure(dpi=1200)

plt.plot(fpr_train, tpr_train, color='red', lw=2, label='ECG-SMART = %0.3f' % roc_auc_train, alpha=0.6)

plt.plot([0, 1], [0, 1], color='gray', lw=2, linestyle='--')

plt.xlim([-0.02, 1.02])

plt.ylim([-0.02, 1.02])

plt.xlabel('1 - Specificity')

plt.ylabel('Sensitivity')

plt.title(f'Training set (n = {n_samples_train})')

plt.legend(loc="lower right")

plt.savefig('train_roc.pdf', format='pdf', bbox_inches='tight')

plt.show()

picture.image

测试 集ROC曲线



y_test_score = clf.predict_proba(X_test)[:, 1]

fpr_test, tpr_test, _ = roc_curve(y_test, y_test_score)

roc_auc_test = auc(fpr_test, tpr_test)

n_samples_test = X_test.shape[0]

plt.figure(dpi=1200)

# 2024-12-11公众号Python机器学习AI

plt.plot(fpr_test, tpr_test, color='red', lw=2, label='ECG-SMART = %0.2f' % roc_auc_test, alpha=0.6)

plt.plot([0, 1], [0, 1], color='gray', lw=2, linestyle='--')

plt.xlim([-0.02, 1.02])

plt.ylim([-0.02, 1.02])

plt.xlabel('1 - Specificity')

plt.ylabel('Sensitivity')

plt.title(f'Internal testing set (n = {n_samples_test})')

plt.legend(loc="lower right")

plt.savefig('test_roc.pdf', format='pdf', bbox_inches='tight')

plt.show()

picture.image

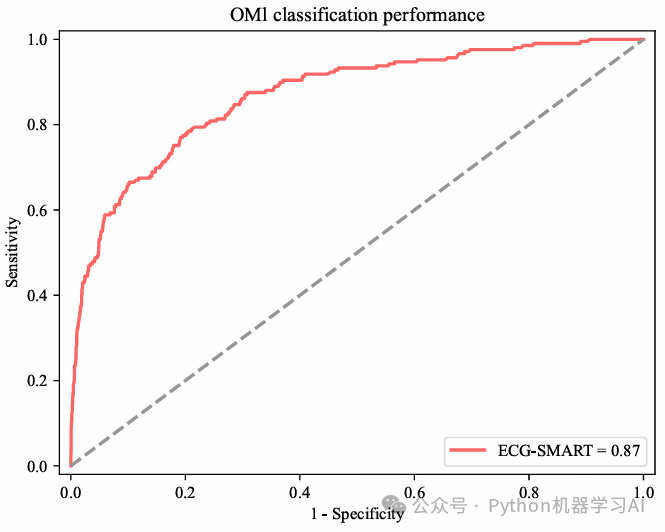

验证 集ROC曲线



# 预测外部验证集的概率

y_val_score = clf.predict_proba(X_val)[:, 1]

fpr_val, tpr_val, _ = roc_curve(y_val, y_val_score)

# 2024-12-11公众号Python机器学习AI

roc_auc_val = auc(fpr_val, tpr_val)

n_samples_val = X_val.shape[0]

plt.figure(dpi=1200)

plt.plot(fpr_val, tpr_val, color='red', lw=2, label='ECG-SMART = %0.2f' % roc_auc_val, alpha=0.6)

plt.plot([0, 1], [0, 1], color='gray', lw=2, linestyle='--')

plt.xlim([-0.02, 1.02])

plt.ylim([-0.02, 1.02])

plt.xlabel('1 - Specificity')

plt.ylabel('Sensitivity')

plt.title('OMl classification performance')

plt.legend(loc="lower right")

plt.savefig('validation_roc.pdf', format='pdf', bbox_inches='tight')

plt.show()

picture.image

绘制训练集、测试集和验证集的ROC曲线及AUC值，直观展示模型区分正负样本的能力；ROC曲线通过灵敏度（Sensitivity）与1-特异度（1-Specificity）的关系评估模型性能，AUC值越接近1，模型区分能力越强

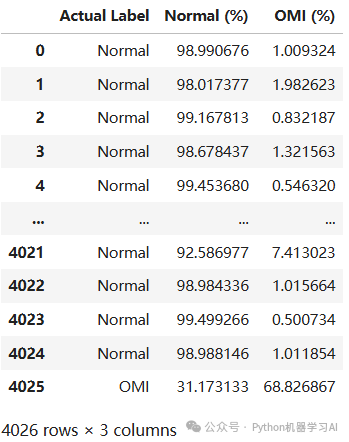

模型预测概率与实际标签整理



# 创建新的 DataFrame，分别存储 Normal 和 OMI 的概率，并添加实际标签

probability = clf.predict_proba(X)

data = pd.DataFrame({

    'Normal': probability[:, 0],  # 负类的概率 (Normal)

    'OMI': probability[:, 1],        # 正类的概率 (OMI)

    'Actual Label': ['Normal' if label == 0 else 'OMI' for label in y]  # 实际标签

})

data['Normal (%)'] = data['Normal'] * 100

data['OMI (%)'] = data['OMI'] * 100

# 2024-12-11公众号Python机器学习AI

data = data.drop(columns=['Normal', 'OMI'])

data

picture.image

基于完整的衍生数据集计算每个样本属于正常（Normal）和闭塞性心梗（OMI）的预测概率，并与实际标签一起整理为一个新的数据框，便于分析和可视化

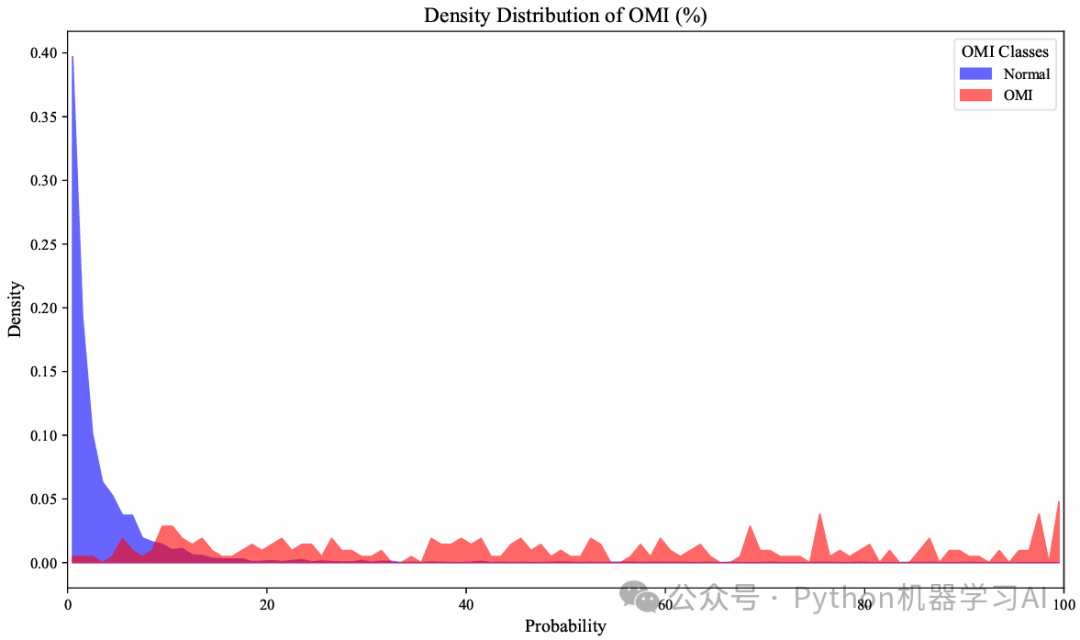

OMI概率密度分布的面积图展示



normal_data = data[data['Actual Label'] == 'Normal']['OMI (%)']

omi_data = data[data['Actual Label'] == 'OMI']['OMI (%)']

normal_counts, normal_bin_edges = np.histogram(normal_data, bins=100, range=(0, 100), density=True)

omi_counts, omi_bin_edges = np.histogram(omi_data, bins=100, range=(0, 100), density=True)

normal_bin_centers = (normal_bin_edges[:-1] + normal_bin_edges[1:]) / 2

omi_bin_centers = (omi_bin_edges[:-1] + omi_bin_edges[1:]) / 2

plt.figure(figsize=(10, 6), dpi=1200)

plt.fill_between(normal_bin_centers, normal_counts, color='blue', alpha=0.6, label='Normal')

plt.fill_between(omi_bin_centers, omi_counts, color='red', alpha=0.6, label='OMI')

# 2024-12-11公众号Python机器学习AI

plt.title('Density Distribution of OMI (%)', fontsize=14)

plt.xlabel('Probability', fontsize=12)

plt.ylabel('Density', fontsize=12)

plt.xlim(0, 100)

plt.legend(title='OMI Classes', fontsize=10, title_fontsize=11)  # 设置图例标题和字体

plt.tight_layout()

plt.savefig('Algorithm derivation and testing_1.pdf', format='pdf', bbox_inches='tight')

plt.show()

picture.image

根据模型预测的OMI概率，将完整衍生数据集中属于正常（Normal）和闭塞性心梗（OMI）的样本分别绘制成概率密度的面积图。它首先计算两类样本的概率分布直方图，然后通过填充面积图展示每类样本在不同概率范围内的密度分布。图中蓝色表示正常样本，红色表示OMI样本，可直观比较两类样本在预测概率上的分布差异

基于OMI概率的风险分层与分类结果统计



def results(pred_probas, y_test):

    if len(pred_probas.shape) == 1:

        OMI_score = np.round_(pred_probas * 100, decimals=2)

    else:

        OMI_score = np.round_(pred_probas[:, 1] * 100, decimals=2)

    # 根据 OMI 分数划分风险等级

    y_pred = np.where(OMI_score < 5, 'Low risk', 'Intermediate risk')  # 风险分数小于 5 为低风险

    y_pred = np.where(OMI_score >= 20, 'High risk', y_pred)  # 风险分数大于等于 20 为高风险

    results = {

        'Low risk': [np.count_nonzero(y_pred == 'Low risk')],

        'Intermediate risk': [np.count_nonzero(y_pred == 'Intermediate risk')],

        'High risk': [np.count_nonzero(y_pred == 'High risk')],

    }

    true_positives = {

        'Low risk': [np.count_nonzero((y_pred == 'Low risk') & (y_test == 1))],

        'Intermediate risk': [np.count_nonzero((y_pred == 'Intermediate risk') & (y_test == 1))],

        'High risk': [np.count_nonzero((y_pred == 'High risk') & (y_test == 1))],

    }

    results_df = pd.DataFrame(data=results, index=['Count (N)'])

    true_positives_df = pd.DataFrame(data=true_positives, index=['True Positives (N)'])

    return pd.concat([results_df, true_positives_df])

# 2024-12-11公众号Python机器学习AI

y_test_score = clf.predict_proba(X_test)

test_results = results(y_test_score, y_test)

test_results

picture.image

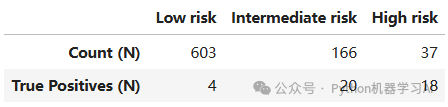

结合文献中对OMI概率的风险分层标准，基于模型预测的概率将测试集样本分为低风险（<5%）、中风险（5%-20%）和高风险（≥20%）三类，并统计每个风险等级的样本数量及真实阳性（OMI）的数量，评估分类器在不同风险水平下的区分能力

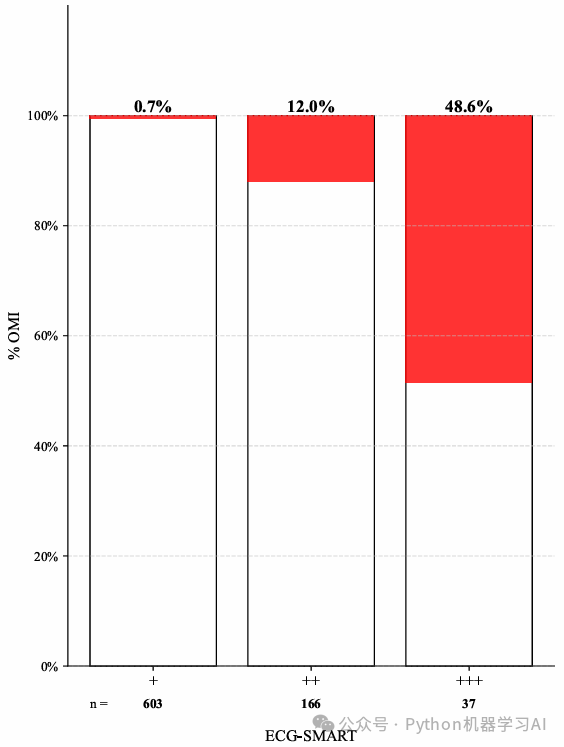

不同风险分层的OMI阳性率柱状图可视化



true_positive_percentages = test_results.loc['True Positives (N)'] / test_results.loc['Count (N)']

categories = ['+', '++', '+++']

colors = ['white', 'red']

blank_heights = [1 - p for p in true_positive_percentages]

filled_heights = true_positive_percentages

plt.figure(figsize=(6, 8), dpi=1200)

bars_blank = plt.bar(categories, [1, 1, 1], color=colors[0], edgecolor='black', label='Empty Bar')

bars_filled = plt.bar(categories, filled_heights, bottom=blank_heights, color=colors[1], alpha=0.8, label='True Positive %')

for bar, percentage in zip(bars_filled, filled_heights):

    plt.text(bar.get_x() + bar.get_width() / 2, 1,

             f'{percentage * 100:.1f}%', ha='center', va='bottom', fontsize=13, fontweight='bold')

for bar, count in zip(bars_blank, test_results.loc['Count (N)']):

    plt.text(bar.get_x() + bar.get_width() / 2, -0.06,

             f'{count}', ha='center', va='top', fontsize=10, fontweight='bold')



plt.text(-0.4, -0.07, 'n =', fontsize=10, ha='left', va='center')

plt.xlabel('ECG-SMART', fontsize=12, labelpad=30)

plt.ylim(0, 1.2)

plt.xticks(fontsize=12)

plt.yticks([0, 0.2, 0.4, 0.6, 0.8, 1.0], [f'{int(i * 100)}%' for i in [0, 0.2, 0.4, 0.6, 0.8, 1.0]], fontsize=10)

plt.ylabel('% OMI', fontsize=12)

plt.gca().spines['top'].set_visible(False)

# 2024-12-11公众号Python机器学习AI

plt.gca().spines['right'].set_visible(False)

plt.gca().spines['left'].set_linewidth(0.8)

plt.gca().spines['bottom'].set_linewidth(0.8)

plt.grid(axis='y', linestyle='--', alpha=0.6)

plt.tight_layout()

plt.savefig('Algorithm derivation and testing_2.pdf', format='pdf', bbox_inches='tight')

plt.show()

picture.image

通过叠加柱状图展示不同风险分层（低、中、高风险）中OMI阳性率的百分比及样本总数，以直观反映各分层的诊断效果

基于SHAP的模型特征重要性分析与可视化



import shap

def calculate_mean_shap(clf, X, feature_names):

    # 2024-12-11公众号Python机器学习AI

    shap_values_list = []

    for calibrated_classifier in clf.calibrated_classifiers_:

        base_model = calibrated_classifier.estimator

        explainer = shap.TreeExplainer(base_model)

        shap_values = explainer.shap_values(X)

        shap_values = shap_values[:, :, 1]

        shap_values_list.append(shap_values)

    mean_shap_values = np.mean(shap_values_list, axis=0)

    print(f"SHAP values shape: {mean_shap_values.shape}")

    print(f"Feature names: {len(feature_names)}")

    if mean_shap_values.shape[1] != len(feature_names):

        raise ValueError("SHAP values do not match the number of features.")



    return mean_shap_values



# 计算均值 SHAP 值

columns = X_test.columns

mean_shap_values = calculate_mean_shap(clf, X_test, feature_names=columns)

mean_shap_values

picture.image

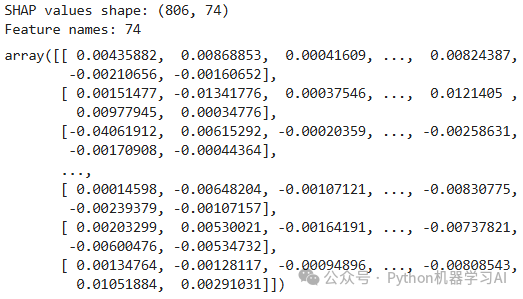

计算校准分类模型RF中所有基分类器的测试集SHAP值均值，用于评估特征对模型预测的整体重要性



plt.figure()

shap.summary_plot(

    mean_shap_values,

    X_test,

    feature_names=X_test.columns,

    plot_type="dot",  # 使用 dot 类型的图

    show=False,       # 不自动显示图形，便于进一步保存或修改

    max_display=25    # 显示前 25 个特征

)

plt.savefig("SHAP_numpy summary_plot_test.pdf", format='pdf',bbox_inches='tight', dpi=1200)

picture.image

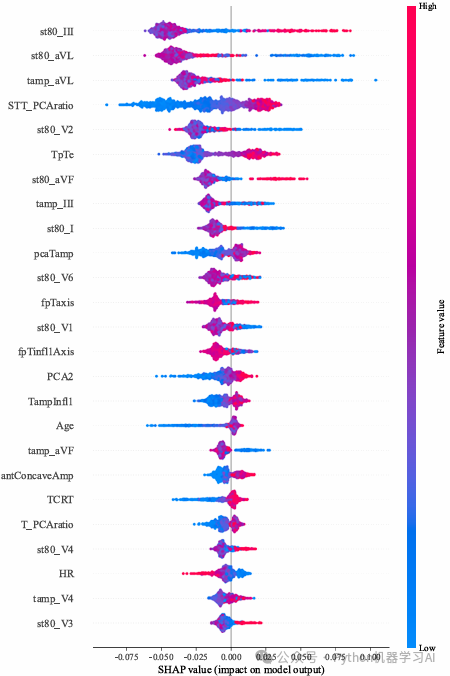

生成SHAP蜂巢图，展示前25个重要特征对模型预测的贡献，与文献中的特征重要性分析结果几乎完全一致

分类模型指标计算及95%置信区间评估

picture.image

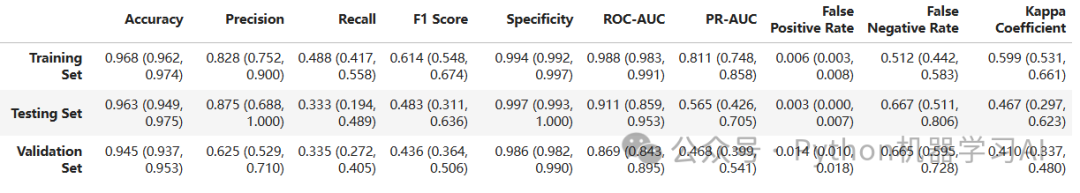

最后计算随机森林模型在训练集、测试集和验证集上的多个评价指标，包括准确率、精确率、召回率、F1分数、特异性、ROC-AUC、PR-AUC、假正率、假负率和Kappa系数，并生成95%的置信区间，全面评估模型的分类性能，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系

往期推荐

SCI图表复现：整合数据分布与相关系数的高级可视化策略

期刊配图：如何有效呈现回归、分类模型的评价指标

SHAP模型解释保姆级教程：回归、分类、基础到期刊配图全覆盖

复现SCI文章 SHAP 依赖图可视化以增强机器学习模型的可解释性

SCI图表复现：优化SHAP特征贡献图展示更多模型细节

复现 Nature 图表——基于PCA的高维数据降维与可视化实践及其扩展

复现Nature图表——基于PCA降维与模型预测概率的分类效果可视化

整合数据分布+拟合线+置信区间+相关系数的皮尔逊相关可视化

如何用SHAP解读集成学习Stacking中的基学习器和元学习器以及整体模型贡献

期刊配图：分类变量SHAP值的箱线图及可视化优化展示

期刊文章配图：基于雷达图的多机器学习模型表现评估对比

期刊文章配图：斯皮尔曼相关系数热图反应非线性变量相关性

picture.image

如果你对类似于这样的文章感兴趣。

欢迎关注、点赞、转发~

个人观点，仅供参考

0
0
0
0
关于作者
Python机器学习AI
Python机器学习AI
关于作者
Python机器学习AI
Python机器学习AI

文章

0

获赞

0

收藏

0

相关资源
大规模高性能计算集群优化实践
随着机器学习的发展，数据量和训练模型都有越来越大的趋势，这对基础设施有了更高的要求，包括硬件、网络架构等。本次分享主要介绍火山引擎支撑大规模高性能计算集群的架构和优化实践。
点击下载
相关产品
推荐阅读
豆包Seedream 4.0测评：一键生成鹿野师姐全系周边！
AI 精准绘图专栏：豆包・图像创作模型 Seedream 4.0 全面测评与创意玩法解析
Seedream 4.0深度测评：硬刚谷歌Nano banana，秒级出图颠覆想象！
懒人出图新姿势：Seedream 4.0图像生成全场景实战测评
大模型效果总不好？别再靠“玄学”炼丹了！
评论
未登录
看完啦，登录分享一下感受吧～
暂无评论
