背景

在机器学习中，模型的调参往往是提升性能的关键步骤，然而手动调整超参数不仅耗时繁琐，而且难以找到最佳组合，本篇文章将介绍如何利用Optuna中的TPE（Tree-structured Parzen Estimator）算法，自动化调节随机森林（Random Forest, RF）模型的超参数，以实现最优性能

通过精心设计的目标函数，将搜索多个超参数空间，最终确定使模型性能最优的参数组合。为了更直观地展示调参过程，最后利用3D曲面图对调参效果进行可视化，帮助更好地理解超参数对模型表现的影响，尽管Optuna本身提供了可视化工具，但其展示效果并不美观，本文将展示如何通过自定义可视化方式，提升调参过程的表现力和易读性

代码实现

数据读取整理



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

import warnings

warnings.filterwarnings("ignore")



plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('2024-11-9-公众号Python机器学习AI.xlsx')

from sklearn.model_selection import train_test_split, KFold



X = df.drop(['Y'],axis=1)

y = df['Y']



# 划分训练集和测试集

X_temp, X_test, y_temp, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

# 然后将训练集进一步划分为训练集和验证集

X_train, X_val, y_train, y_val = train_test_split(X_temp, y_temp, test_size=0.125, random_state=42)  # 0.125 x 0.8 = 0.1

将数据集划分为训练集、验证集和测试集，训练集占80%，验证集占10%，测试集占20%，以便用于模型训练和评估

相关系数气泡热力图：可视化变量间关系



# 计算相关系数矩阵

corr = df.corr()

fig, ax = plt.subplots(figsize=(10, 8), dpi=1200)

cmap = plt.cm.viridis

norm = plt.Normalize(vmin=-1, vmax=1)

scatter_handles = []

# 循环绘制气泡图和数值

for i in range(len(corr.columns)):

    for j in range(len(corr.columns)):

        if i > j:  # 对角线左下部分，只显示气泡

            color = cmap(norm(corr.iloc[i, j]))  # 根据相关系数获取颜色

            scatter = ax.scatter(i, j, s=np.abs(corr.iloc[i, j]) * 1000, color=color, alpha=0.75)

            scatter_handles.append(scatter)  # 保存scatter对象用于颜色条

        elif i < j:  # 对角线右上部分，只显示数值

            color = cmap(norm(corr.iloc[i, j]))  # 数值的颜色同样基于相关系数

            ax.text(i, j, f'{corr.iloc[i, j]:.2f}', ha='center', va='center', color=color, fontsize=10)

        else:  # 对角线部分，显示空白

            ax.scatter(i, j, s=1, color='white')

ax.set_xticks(range(len(corr.columns)))

ax.set_xticklabels(corr.columns, rotation=45, ha='right', fontsize=10)

ax.set_yticks(range(len(corr.columns)))

ax.set_yticklabels(corr.columns, fontsize=10)

sm = plt.cm.ScalarMappable(cmap=cmap, norm=norm)

sm.set_array([])

fig.colorbar(sm, ax=ax, label='Correlation Coefficient')

plt.tight_layout()

plt.savefig("Bubble Heatmap with Color Mapping for Bubbles and Numbers.pdf", format='pdf', bbox_inches='tight')

plt.show()

picture.image

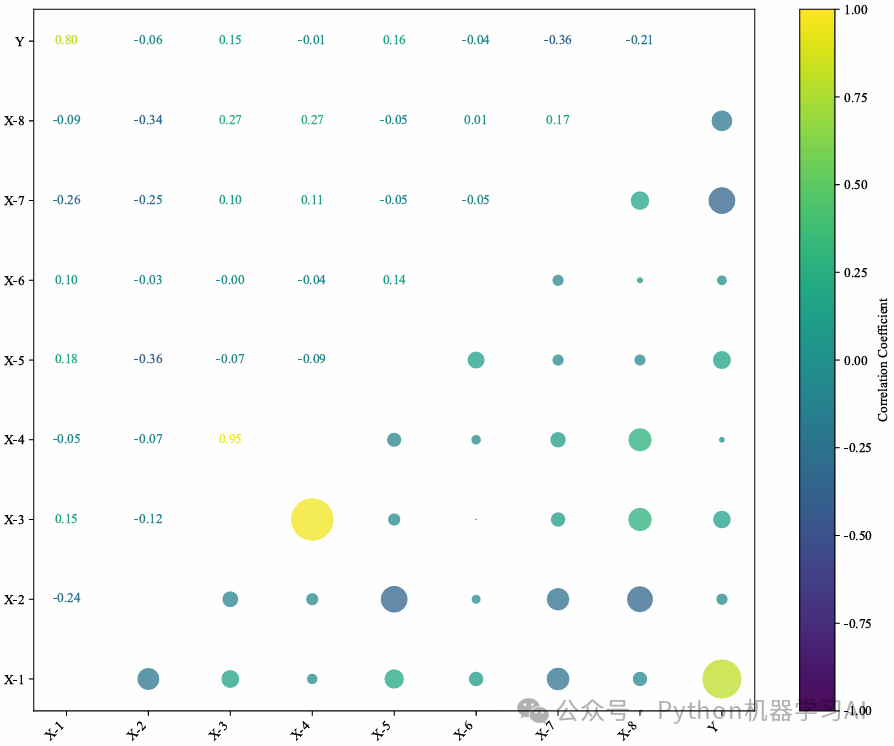

通过绘制气泡图和数值标签，展示了数据集各个变量之间的相关系数，气泡的大小表示相关系数的绝对值，颜色反映相关性强弱，同时在图的上半部分显示了相关系数的数值，结果是一个具有色彩映射和气泡大小差异的相关系数矩阵热力图，便于直观地理解变量间的相关性

使用Optuna优化随机森林模型超参数



import optuna

from sklearn.ensemble import RandomForestRegressor

from sklearn.metrics import mean_squared_error

def objective(trial):

    # 超参数搜索空间

    n_estimators = trial.suggest_int('n_estimators', 10, 200)  # 决策树的数量

    max_depth = trial.suggest_int('max_depth', 2, 40)         # 最大深度

    min_samples_split = trial.suggest_int('min_samples_split', 2, 10)  # 最小分裂样本数

    min_samples_leaf = trial.suggest_int('min_samples_leaf', 1, 10)    # 最小叶子节点样本数



    # 定义随机森林模型

    model = RandomForestRegressor(

        n_estimators=n_estimators,

        max_depth=max_depth,

        min_samples_split=min_samples_split,

        min_samples_leaf=min_samples_leaf,

        random_state=42

    )



    # 模型训练

    model.fit(X_train, y_train)

    # 验证集上的预测

    y_pred = model.predict(X_val)

    # 计算 RMSE

    rmse = mean_squared_error(y_val, y_pred, squared=False)

    return rmse



# 创建Optuna研究对象

study = optuna.create_study(direction='minimize', sampler=optuna.samplers.TPESampler(seed=42))  # 使用TPE优化

study.optimize(objective, n_trials=1000)



# 输出优化结果

print("最佳参数:", study.best_params)

print("最佳RMSE:", study.best_value)

picture.image

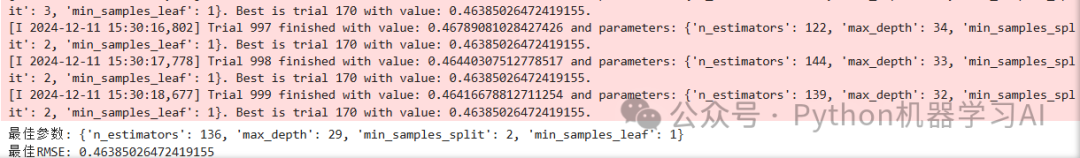

使用Optuna的TPE算法优化随机森林回归模型的超参数，通过最小化验证集上的RMSE来寻找最佳的超参数组合

基于Optuna优化结果的光滑3D曲面图展示RMSE变化

picture.image

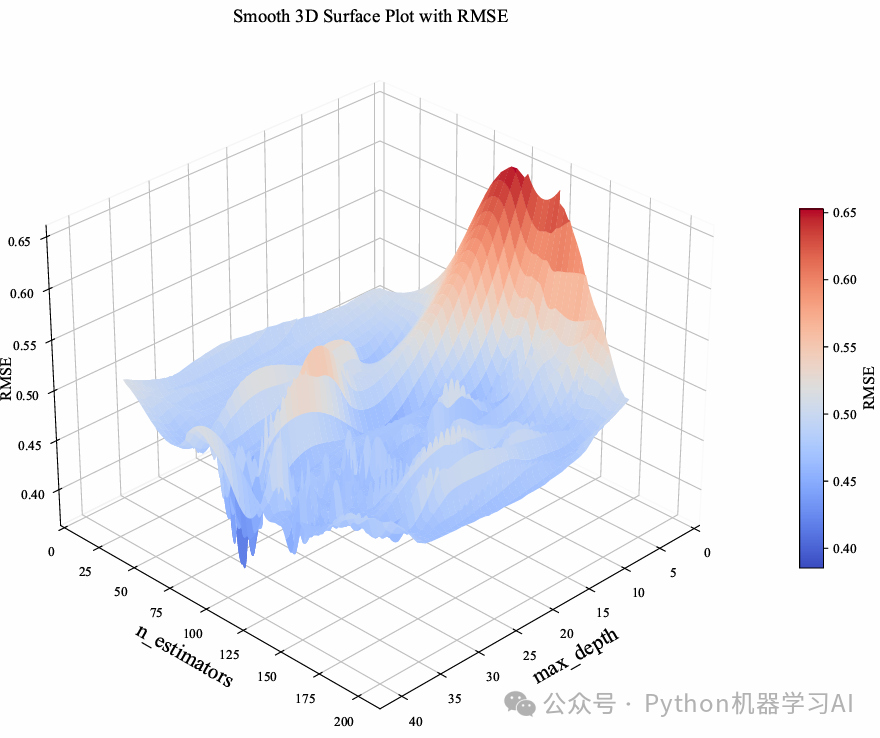

对Optuna优化结果绘制3D曲面图，展示不同超参数组合（max_depth和n_estimators）对随机森林模型性能（RMSE）的影响，帮助直观理解调参过程和超参数对模型效果的关系，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系

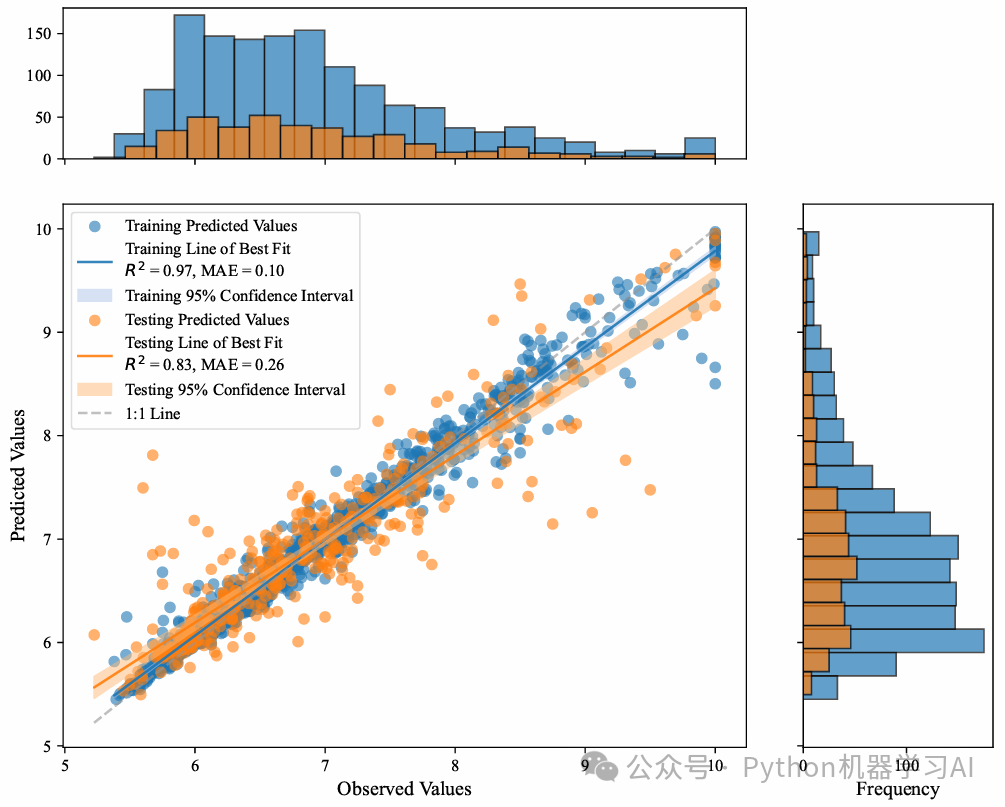

使用最佳超参数训练最终模型并评估性能（训练集与测试集）



# 使用最佳超参数训练最终模型

best_params = study.best_params

best_model = RandomForestRegressor(

    n_estimators=best_params['n_estimators'],

    max_depth=best_params['max_depth'],

    min_samples_split=best_params['min_samples_split'],

    min_samples_leaf=best_params['min_samples_leaf'],

    random_state=42

)



# 在训练集上训练最终模型

best_model.fit(X_train, y_train)



from sklearn import metrics

y_pred_train = best_model.predict(X_train)

y_pred_test = best_model.predict(X_test)

mse_train = metrics.mean_squared_error(y_train, y_pred_train)

rmse_train = np.sqrt(mse_train)

mae_train = metrics.mean_absolute_error(y_train, y_pred_train)

r2_train = metrics.r2_score(y_train, y_pred_train)

mse_test = metrics.mean_squared_error(y_test, y_pred_test)

rmse_test = np.sqrt(mse_test)

mae_test = metrics.mean_absolute_error(y_test, y_pred_test)

r2_test = metrics.r2_score(y_test, y_pred_test)

metrics_df = pd.DataFrame({

    'Metric': ['MSE', 'RMSE', 'MAE', 'R-squared'],

    'Train': [mse_train, rmse_train, mae_train, r2_train],

    'Test': [mse_test, rmse_test, mae_test, r2_test]

})

metrics_df
