背景

picture.image

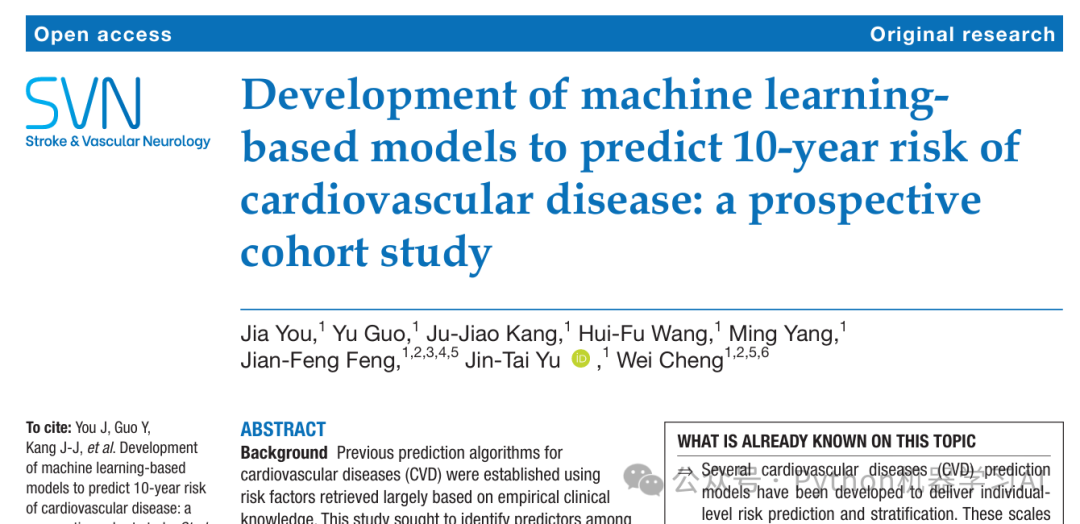

在机器学习模型开发和应用过程中，模型的解释性至关重要，尤其是在医疗、金融等领域中，需要深入理解模型对特征的依赖关系和预测机制。本文参考该文献的可视化分析方法，展示如何利用SHAP对模型的关键特征进行直观解读

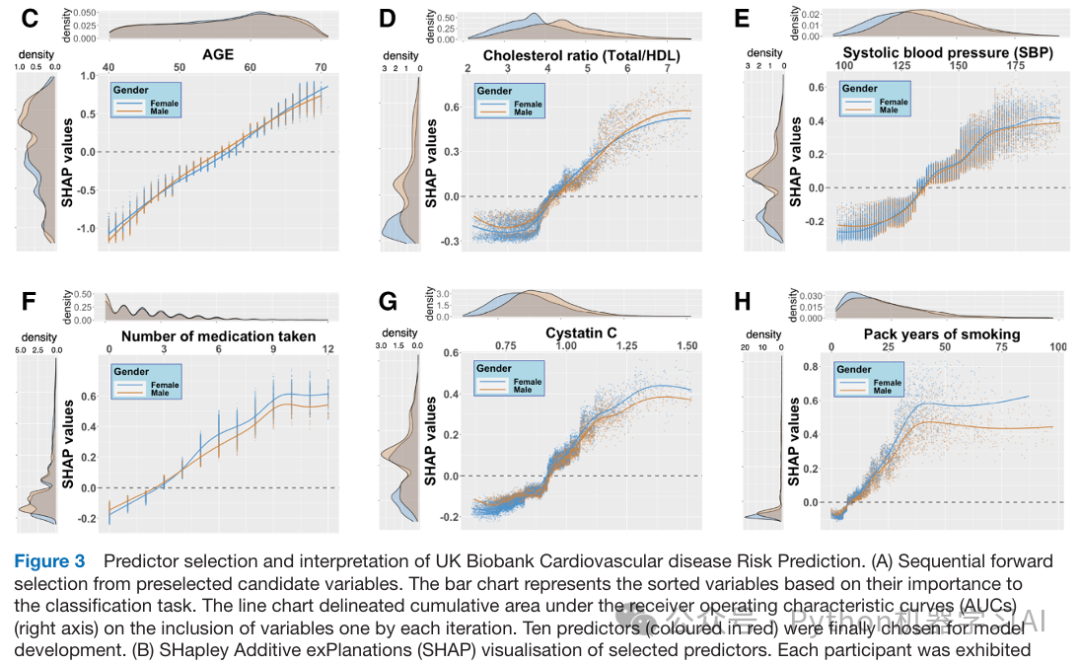

如文献中图 3 所示，采用了以下可视化技术：

SHAP值依赖图：散点图结合拟合曲线，展示特征值变化与SHAP值之间的非线性关系
边缘密度分布图：结合不同特征值和SHAP值的分布，反映群体间特征和影响力的差异
分组对比：基于性别（Female 和 Male）的对比，探索特征在不同亚群体中的表现

这些可视化方法在文献中被用于分析如年龄（AGE）、胆固醇比值（Cholesterol ratio）、收缩压（SBP）等特征对模型预测的影响。接下来，通过Python代码复现类似的图形，为您的研究或报告提供借鉴

代码实现

模型构建



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

from sklearn.model_selection import train_test_split

df = pd.read_excel('2025-1-1公众号Python机器学习AI.xlsx')

# 划分特征和目标变量

X = df.drop(['y'], axis=1)

y = df['y']

# 划分训练集和测试集

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3,

                                                    random_state=42, stratify=df['y'])



from xgboost import XGBClassifier

from sklearn.model_selection import GridSearchCV, StratifiedKFold

from sklearn.metrics import accuracy_score



# 定义 XGBoost 二分类模型

model_xgb = XGBClassifier(use_label_encoder=False, eval_metric='logloss', random_state=8)



# 定义参数网格

param_grid = {

    'n_estimators': [50, 100, 200],

    'max_depth': [3, 5, 7],

    'learning_rate': [0.01, 0.1, 0.2],

    'subsample': [0.8, 1.0],

    'colsample_bytree': [0.8, 1.0]

}



# 定义 K 折交叉验证 (Stratified K-Fold)

kfold = StratifiedKFold(n_splits=5, shuffle=True, random_state=8)



# 使用网格搜索寻找最佳参数

grid_search = GridSearchCV(estimator=model_xgb, param_grid=param_grid, scoring='accuracy',

                           cv=kfold, verbose=1, n_jobs=-1)



# 拟合模型

grid_search.fit(X_train, y_train)

# 使用最优参数训练模型

xgboost = grid_search.best_estimator_

通过网格搜索优化一个XGBoost二分类模型的超参数，确保模型性能达到最佳，然后才能进行 SHAP分析以解释模型的预测结果，模型性能良好是进行有意义SHAP解释的前提

SHAP计算



import shap

explainer = shap.TreeExplainer(xgboost)

# 计算shap值为numpy.array数组

shap_values_numpy = explainer.shap_values(X)

shap_values_df = pd.DataFrame(shap_values_numpy, columns=X.columns)

shap_values_df.head()

picture.image

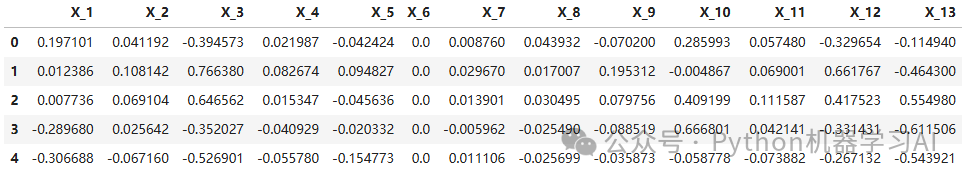

使用SHAP的TreeExplainer对已经训练好的 XGBoost 模型进行解释，计算每个特征的SHAP值并以DataFrame格式展示，不同模型需要使用对应的SHAP explainer，例如LinearExplainer 对应线性模型，KernelExplainer对应黑箱模型

可视化一



# 绘制散点图，x轴是'age'特征，y轴是SHAP值

plt.figure(figsize=(6, 4),dpi=1200)

plt.scatter(df['X_1'], shap_values_df['X_1'], s=10, color="#6A9ACE")

# 添加shap=0的横线

plt.axhline(y=0, color='black', linestyle='-.', linewidth=1)

plt.xlabel('X_1', fontsize=12)

plt.ylabel('SHAP value for\nX_1', fontsize=12)

ax = plt.gca()

ax.spines['top'].set_visible(False)

ax.spines['right'].set_visible(False)

plt.savefig("1.png", format='png', bbox_inches='tight')

plt.show()

picture.image

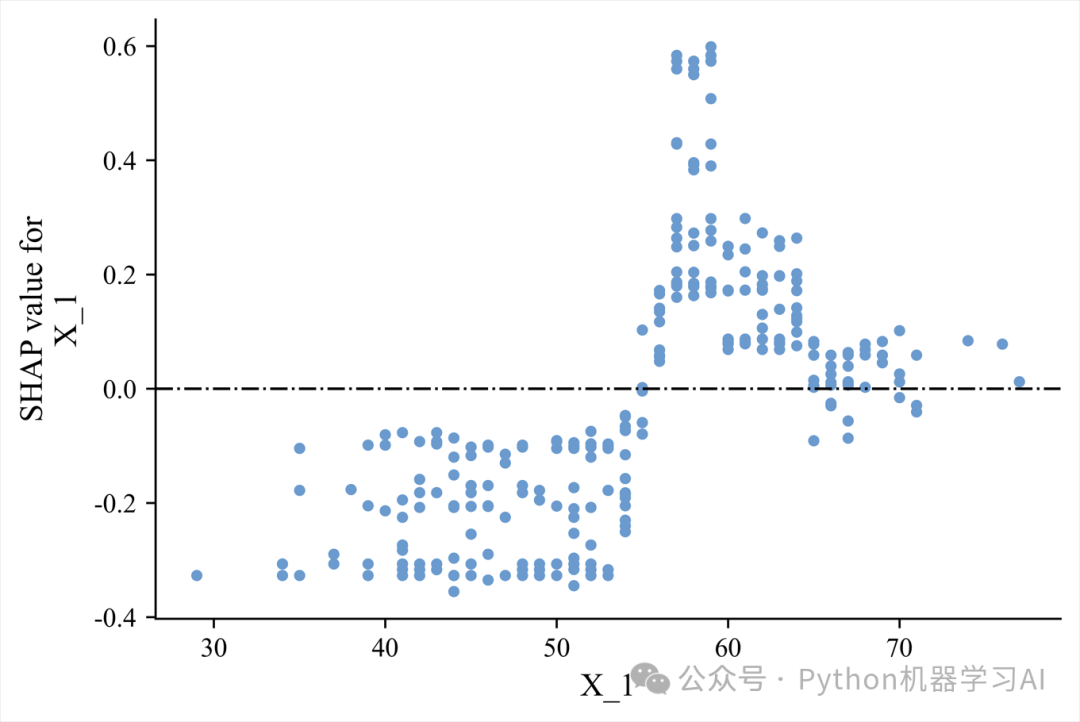

绘制一个最基础的SHAP依赖图，仅展示特征X_1与其SHAP值的关系，没有添加分组对比、拟合曲线或密度分布等额外信息

可视化二



import seaborn as sns

fig = plt.figure(figsize=(8, 6), dpi=1200)

grid = plt.GridSpec(4, 4, hspace=0.3, wspace=0.3)



# 主散点图

main_ax = fig.add_subplot(grid[1:, :-1])

main_ax.scatter(df['X_1'], shap_values_df['X_1'], s=10, alpha=0.8, color="#6A9ACE")  # 修改散点颜色

main_ax.axhline(y=0, color='black', linestyle='-.', linewidth=1)

main_ax.set_xlabel('X_1', fontsize=12)

main_ax.set_ylabel('SHAP value for\nX_1', fontsize=12)

main_ax.spines['top'].set_visible(False)

main_ax.spines['right'].set_visible(False)



# 顶部X轴边缘分布

top_ax = fig.add_subplot(grid[0, :-1], sharex=main_ax)

sns.kdeplot(df['X_1'], ax=top_ax, fill=True, color="#6A9ACE")  # 修改KDE填充颜色

top_ax.axis('off')



# 右侧Y轴边缘分布

right_ax = fig.add_subplot(grid[1:, -1], sharey=main_ax)

sns.kdeplot(y=shap_values_df['X_1'], ax=right_ax, fill=True, color="#6A9ACE")  # 修改KDE填充颜色

right_ax.axis('off')



# 保存图表

plt.savefig("2.png", format='png', bbox_inches='tight')

plt.show()

picture.image

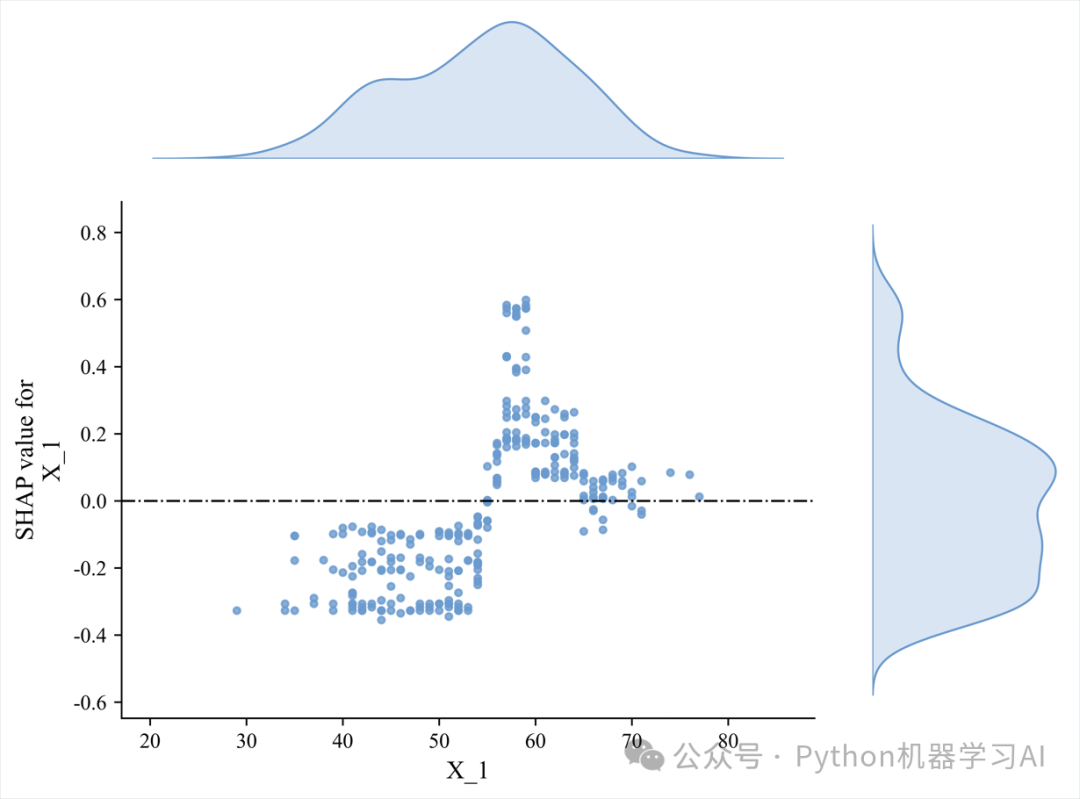

相对于前面的基础可视化，添加了特征值（X_1）和SHAP值的边缘密度分布图，分别显示在顶部和右侧，增强数据分布的直观性

可视化三



fig = plt.figure(figsize=(8, 6), dpi=1200)

grid = plt.GridSpec(4, 4, hspace=0.3, wspace=0.3)



# 主散点图

main_ax = fig.add_subplot(grid[1:, :-1])

# 绘制散点图

main_ax.scatter(df['X_1'], shap_values_df['X_1'], s=10, alpha=0.8, color="#6A9ACE")

# 添加拟合线

sns.regplot(

    x=df['X_1'],

    y=shap_values_df['X_1'],

    scatter=False,  # 不绘制散点，仅绘制拟合线

    lowess=True,    # 使用 LOWESS 曲线进行拟合

    color="#6A9ACE",

    ax=main_ax

)

main_ax.axhline(y=0, color='black', linestyle='-.', linewidth=1)

main_ax.set_xlabel('X_1', fontsize=12)

main_ax.set_ylabel('SHAP value for\nX_1', fontsize=12)

main_ax.spines['top'].set_visible(False)

main_ax.spines['right'].set_visible(False)



# 顶部X轴边缘分布

top_ax = fig.add_subplot(grid[0, :-1], sharex=main_ax)

sns.kdeplot(df['X_1'], ax=top_ax, fill=True, color="#6A9ACE")

top_ax.axis('off')



# 右侧Y轴边缘分布

right_ax = fig.add_subplot(grid[1:, -1], sharey=main_ax)

sns.kdeplot(y=shap_values_df['X_1'], ax=right_ax, fill=True, color="#6A9ACE")

right_ax.axis('off')



# 保存图表

plt.savefig("3.png", format='png', bbox_inches='tight')

plt.show()

picture.image

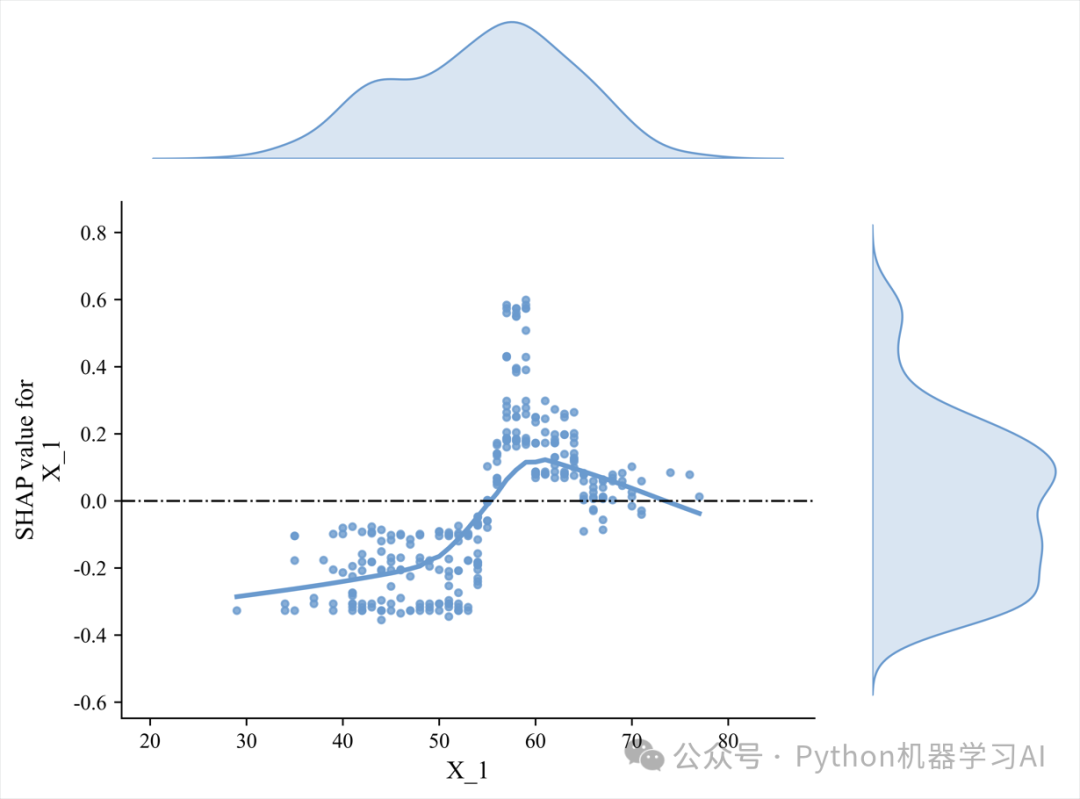

相对于前面的可视化，添加了一条基于LOWESS拟合的平滑曲线，用于揭示特征值X_1与其 SHAP值之间的整体趋势关系，如果不需要展示分组的SHAP分析，到这里就已经是完整的可视化结果了

可视化四

picture.image

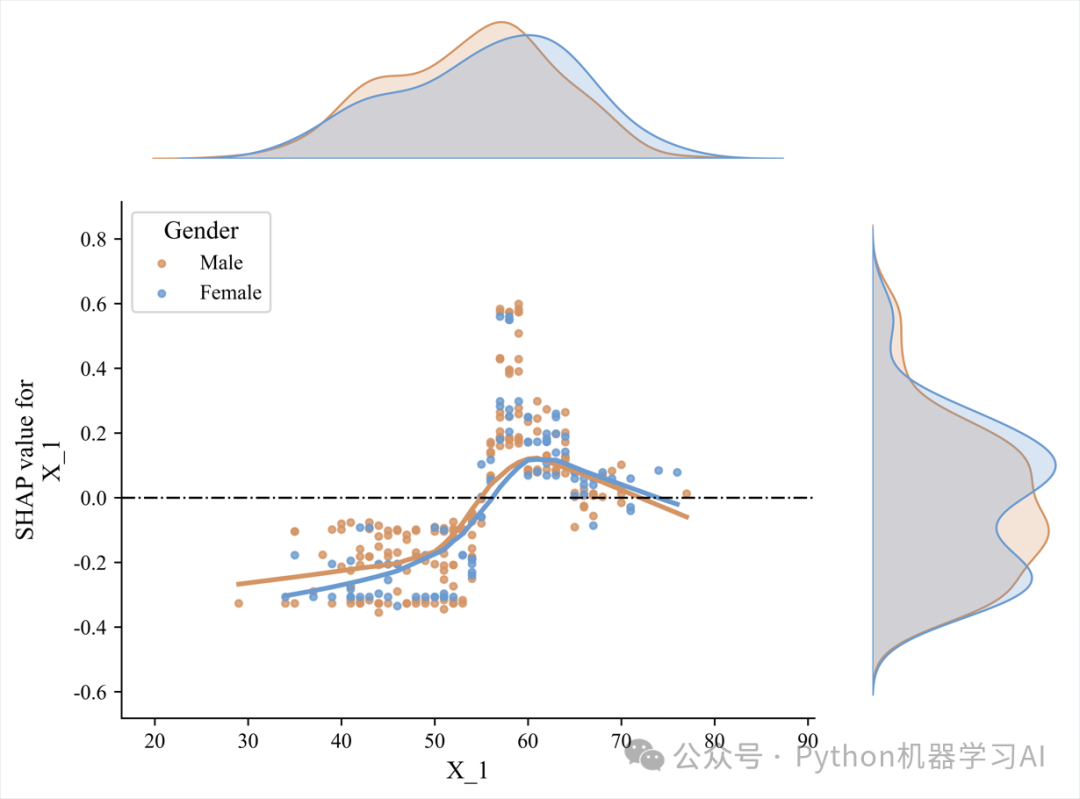

最后相对于前面的可视化，添加了基于分组（如性别 Female 和 Male）的散点图、拟合曲线以及边缘密度分布，直观呈现了不同组别特征值与 SHAP 值的关系及分布差异，类似文献中的分层可视化分析方式，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系
