背景

picture.image

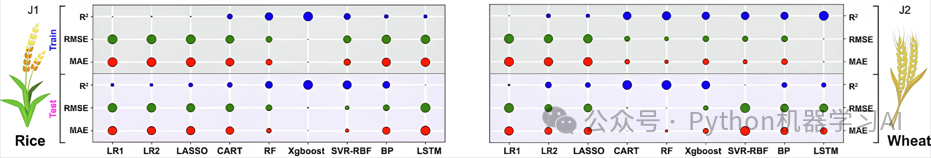

上图为参考，在机器学习实践中，回归模型广泛应用于预测连续变量。在本文中，通过多种回归算法（如线性回归、岭回归、拉索回归、决策树回归、随机森林回归、XGBoost回归等）对数据进行建模，并展示如何通过可视化来评估每个模型在训练集和测试集上的表现

首先，通过将数据集分为训练集和测试集，使用不同的回归模型进行训练并进行预测。然后，通过绘制每个模型的预测结果，可以直观地看到模型的拟合效果，包括训练集和测试集的预测值与真实值之间的关系

每个回归模型都生成了散点图，其中：

训练集数据以空心小圆圈表示，并用回归线展示其拟合效果
测试集数据也以空心小圆圈表示，回归线则展示测试集的拟合情况
在图中，标注各个模型的性能指标（如R²、RMSE、MAE等），以便更全面地评估每个模型的表现

帮助深入了解各个模型的预测能力，还能在实际应用中选择最适合的数据建模方法。接下来，将展示如何通过代码和图形化展示这一过程

picture.image

代码实现

数据处理



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

import warnings

warnings.filterwarnings("ignore")



plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('2024-11-27-regression公众号Python机器学习AI.xlsx')



from sklearn.model_selection import train_test_split, KFold



X = df.drop(['Y'],axis=1)

y = df['Y']



# 划分训练集和测试集

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,

                                                    random_state=42)

加载数据集，提取特征和目标变量，并将数据集划分为训练集和测试集，测试集占比为20%

模型构建



from sklearn.linear_model import LinearRegression, Ridge, Lasso

from sklearn.tree import DecisionTreeRegressor

from sklearn.ensemble import RandomForestRegressor, ExtraTreesRegressor

from sklearn.svm import SVR

from sklearn.neighbors import KNeighborsRegressor

import xgboost as xgb

import lightgbm as lgb



# 定义并训练模型1：线性回归

linear_reg = LinearRegression()

linear_reg.fit(X_train, y_train)



# 定义并训练模型2：岭回归

ridge_reg = Ridge()

ridge_reg.fit(X_train, y_train)



# 定义并训练模型3：拉索回归

lasso_reg = Lasso()

lasso_reg.fit(X_train, y_train)



# 定义并训练模型4：决策树回归

decision_tree_reg = DecisionTreeRegressor()

decision_tree_reg.fit(X_train, y_train)



# 定义并训练模型5：随机森林回归

random_forest_reg = RandomForestRegressor()

random_forest_reg.fit(X_train, y_train)



# 定义并训练模型6：Extra Trees回归 (ET)

et_reg = ExtraTreesRegressor()

et_reg.fit(X_train, y_train)



# 定义并训练模型7：K近邻回归

knn_reg = KNeighborsRegressor()

knn_reg.fit(X_train, y_train)



# 定义并训练模型8：XGBoost回归

xgb_reg = xgb.XGBRegressor()

xgb_reg.fit(X_train, y_train)



# 定义并训练模型9：LightGBM回归

lgb_reg = lgb.LGBMRegressor()

lgb_reg.fit(X_train, y_train)

定义并训练9个不同的回归模型，包括线性回归、岭回归、拉索回归、决策树回归、随机森林回归、Extra Trees回归、K近邻回归、XGBoost回归和LightGBM回归，所有模型都使用了默认的参数设置，但在实际应用中，可以通过调参来优化这些模型的性能，读者根据自身代码进行替换即可

调用模型进行预测



# 定义模型字典

models = {

    'LR': linear_reg,

    'RR': ridge_reg,

    'Lasso': lasso_reg,

    'DT': decision_tree_reg,

    'RF': random_forest_reg,

    'ET': et_reg,

    'KNN': knn_reg,

    'XGB': xgb_reg,

    'LGBM': lgb_reg

}



# 创建空的DataFrame来存储训练集和测试集的预测结果

train_preds = pd.DataFrame()

test_preds = pd.DataFrame()



# 使用循环对每个模型进行预测并存储结果

for name, model in models.items():

    train_preds[name] = model.predict(X_train)

    test_preds[name] = model.predict(X_test)

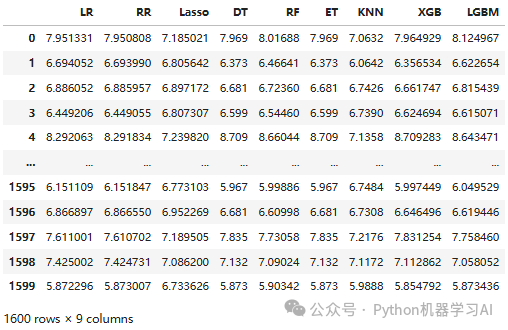

train_preds

picture.image

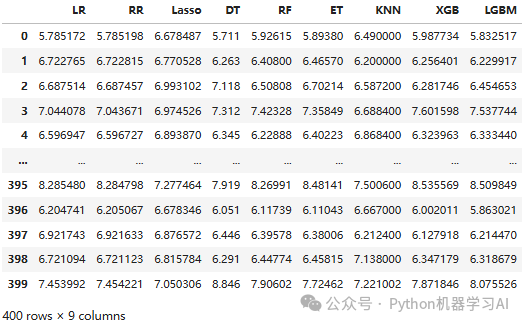

          test\_preds

picture.image

定义一个包含多个回归模型的字典，并使用循环对每个模型进行预测，将训练集和测试集的预测结果分别存储在train_preds和test_preds的DataFrame中

这里的模型字典 models 包含了之前训练的9个回归模型，包括线性回归（LR）、岭回归（RR）、拉索回归（Lasso）、决策树回归（DT）、随机森林回归（RF）、Extra Trees回归（ET）、K近邻回归（KNN）、XGBoost回归（XGB）和LightGBM回归（LGBM）。在实际使用中，读者可以将这些模型替换为自己经过调参和训练的模型，进行预测和评估即可

模型评价指标计算



from sklearn.metrics import mean_absolute_error, mean_squared_error, r2_score



# 创建空的DataFrame来存储训练集和测试集的评价指标

train_metrics = pd.DataFrame()

test_metrics = pd.DataFrame()



# 使用循环对每个模型进行预测并计算评价指标

for name, model in models.items():

    # 对训练集进行预测

    train_pred = model.predict(X_train)

    # 对测试集进行预测

    test_pred = model.predict(X_test)



    # 计算训练集上的评价指标

    r2_train = r2_score(y_train, train_pred)

    rmse_train = np.sqrt(mean_squared_error(y_train, train_pred))

    mae_train = mean_absolute_error(y_train, train_pred)



    # 计算测试集上的评价指标

    r2_test = r2_score(y_test, test_pred)

    rmse_test = np.sqrt(mean_squared_error(y_test, test_pred))

    mae_test = mean_absolute_error(y_test, test_pred)



    # 将结果存储在DataFrame中

    train_metrics[name] = [r2_train, rmse_train, mae_train]

    test_metrics[name] = [r2_test, rmse_test, mae_test]



# 设置索引为评价指标名称

train_metrics.index = ['R2', 'RMSE', 'MAE']

test_metrics.index = ['R2', 'RMSE', 'MAE']

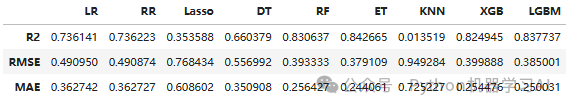

train_metrics

picture.image





          test\_metrics

picture.image

计算每个模型在训练集和测试集上的R²、RMSE和MAE评价指标，并将结果存储在train_metrics和test_metrics的DataFrame中，以便对各个模型的性能进行比较

单个模型可视化



# 从 train_preds 和 test_preds 获取 LR 的预测数据

train_preds_lr = np.array(train_preds['LR'])

test_preds_lr = np.array(test_preds['LR'])



# 转换真实值为 numpy 数组

y_train_np = np.array(y_train)

y_test_np = np.array(y_test)



# 从 train_metrics 和 test_metrics 获取 LR 的评价指标

train_metrics_lr = train_metrics['LR']

test_metrics_lr = test_metrics['LR']



# 创建训练集评价指标文本

train_metrics_text = f"R2: {train_metrics_lr[0]:.3f}\nRMSE: {train_metrics_lr[1]:.3f}\nMAE: {train_metrics_lr[2]:.3f}"



# 创建测试集评价指标文本

test_metrics_text = f"R2: {test_metrics_lr[0]:.3f}\nRMSE: {test_metrics_lr[1]:.3f}\nMAE: {test_metrics_lr[2]:.3f}"



# 创建正方形画布

fig, ax = plt.subplots(figsize=(6, 6), dpi=1200)



# 设置绘图区背景色为淡灰色

ax.set_facecolor('#F0F0F0')



# 训练集散点（#6A9ACE 训练集空心小圆圈）

ax.scatter(y_train_np, train_preds_lr, edgecolors='#6A9ACE', facecolors='none')



# 测试集散点（#F1766D 测试集空心小圆圈）

ax.scatter(y_test_np, test_preds_lr, edgecolors='#F1766D', facecolors='none')



# 绘制训练集回归线

train_coef = np.polyfit(y_train_np, train_preds_lr, 1)

train_line = np.poly1d(train_coef)

ax.plot(y_train_np, train_line(y_train_np), '#6A9ACE', linestyle='-')



# 绘制测试集回归线

test_coef = np.polyfit(y_test_np, test_preds_lr, 1)

test_line = np.poly1d(test_coef)

ax.plot(y_test_np, test_line(y_test_np), '#F1766D', linestyle='-')



# 添加 x=y 参考线（黑色虚线）

x_min, x_max = min(y_train_np.min(), y_test_np.min()), max(y_train_np.max(), y_test_np.max())

ax.plot([x_min, x_max], [x_min, x_max], 'k--')



# 设置标签（英文）并加粗字体和增大字体

ax.set_xlabel('True Value', fontsize=16, fontweight='bold')

ax.set_ylabel('Predicted Value', fontsize=16, fontweight='bold')

ax.set_title('LR', fontsize=18, fontweight='bold')



# 关闭网格线和图例

ax.grid(False)

ax.legend().set_visible(False)



# 显示训练集评价指标在左上角，关闭文本框背景

ax.text(0.05, 0.95, f"Train Metrics\n{train_metrics_text}", transform=ax.transAxes, fontsize=15, fontweight='bold',

        verticalalignment='top', horizontalalignment='left', color='#6A9ACE')



# 显示测试集评价指标在右下角，关闭文本框背景

ax.text(0.95, 0.05, f"Test Metrics\n{test_metrics_text}", transform=ax.transAxes, fontsize=15, fontweight='bold',

        verticalalignment='bottom', horizontalalignment='right', color='#F1766D')



plt.savefig("1.pdf", format='pdf', bbox_inches='tight')

plt.show()

picture.image

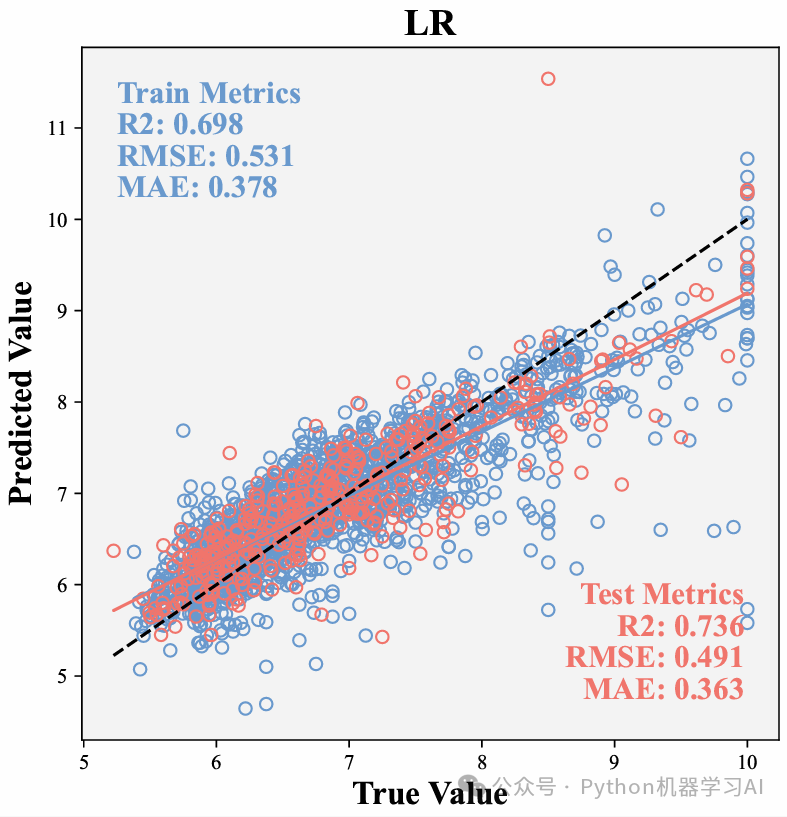

针对单个回归模型（线性回归LR）绘制了训练集和测试集的散点图与回归线，并显示各自的评价指标；要绘制所有模型的可视化，只需要将这部分代码放入一个循环中，依次处理每个模型即可

绘制所有模型可视化



# 创建3x3的子图布局

fig, axes = plt.subplots(3, 3, figsize=(18, 18), dpi=1200)



# 设置子图之间的间距

fig.subplots_adjust(hspace=0.3, wspace=0.3)



# 模型名称列表

model_names = train_preds.columns



# 使用循环对每个模型进行可视化

for i, (model_name, model) in enumerate(models.items()):

    # 获取模型的预测值

    train_preds_lr = np.array(train_preds[model_name])

    test_preds_lr = np.array(test_preds[model_name])



    # 获取真实值

    y_train_np = np.array(y_train)

    y_test_np = np.array(y_test)



    # 获取模型的评价指标

    train_metrics_lr = train_metrics[model_name]

    test_metrics_lr = test_metrics[model_name]



    # 创建评价指标文本

    train_metrics_text = f"R2: {train_metrics_lr[0]:.3f}\nRMSE: {train_metrics_lr[1]:.3f}\nMAE: {train_metrics_lr[2]:.3f}"

    test_metrics_text = f"R2: {test_metrics_lr[0]:.3f}\nRMSE: {test_metrics_lr[1]:.3f}\nMAE: {test_metrics_lr[2]:.3f}"



    # 确定位置

    row, col = divmod(i, 3)

    ax = axes[row, col]



    # 设置背景色

    ax.set_facecolor('#F0F0F0')



    # 绘制训练集散点

    ax.scatter(y_train_np, train_preds_lr, edgecolors='#6A9ACE', facecolors='none', label='Train Data')



    # 绘制测试集散点

    ax.scatter(y_test_np, test_preds_lr, edgecolors='#F1766D', facecolors='none', label='Test Data')



    # 绘制训练集回归线

    train_coef = np.polyfit(y_train_np, train_preds_lr, 1)

    train_line = np.poly1d(train_coef)

    ax.plot(y_train_np, train_line(y_train_np), '#6A9ACE', linestyle='-', label='Train Fit')



    # 绘制测试集回归线

    test_coef = np.polyfit(y_test_np, test_preds_lr, 1)

    test_line = np.poly1d(test_coef)

    ax.plot(y_test_np, test_line(y_test_np), '#F1766D', linestyle='-', label='Test Fit')



    # 添加 x=y 参考线

    x_min, x_max = min(y_train_np.min(), y_test_np.min()), max(y_train_np.max(), y_test_np.max())

    ax.plot([x_min, x_max], [x_min, x_max], 'k--')



    # 设置标签

    ax.set_xlabel('True Value', fontsize=12, fontweight='bold')

    ax.set_ylabel('Predicted Value', fontsize=12, fontweight='bold')

    ax.set_title(model_name, fontsize=14, fontweight='bold')



    # 显示训练集评价指标在左上角

    ax.text(0.05, 0.95, f"Train Metrics\n{train_metrics_text}", transform=ax.transAxes, fontsize=15, fontweight='bold',

            verticalalignment='top', horizontalalignment='left', color='#6A9ACE')



    # 显示测试集评价指标在右下角

    ax.text(0.95, 0.05, f"Test Metrics\n{test_metrics_text}", transform=ax.transAxes, fontsize=15, fontweight='bold',

            verticalalignment='bottom', horizontalalignment='right', color='#F1766D')



    # 关闭网格和图例

    ax.grid(False)

    ax.legend().set_visible(False)

plt.savefig("2.pdf", format='pdf', bbox_inches='tight')

plt.show()

picture.image

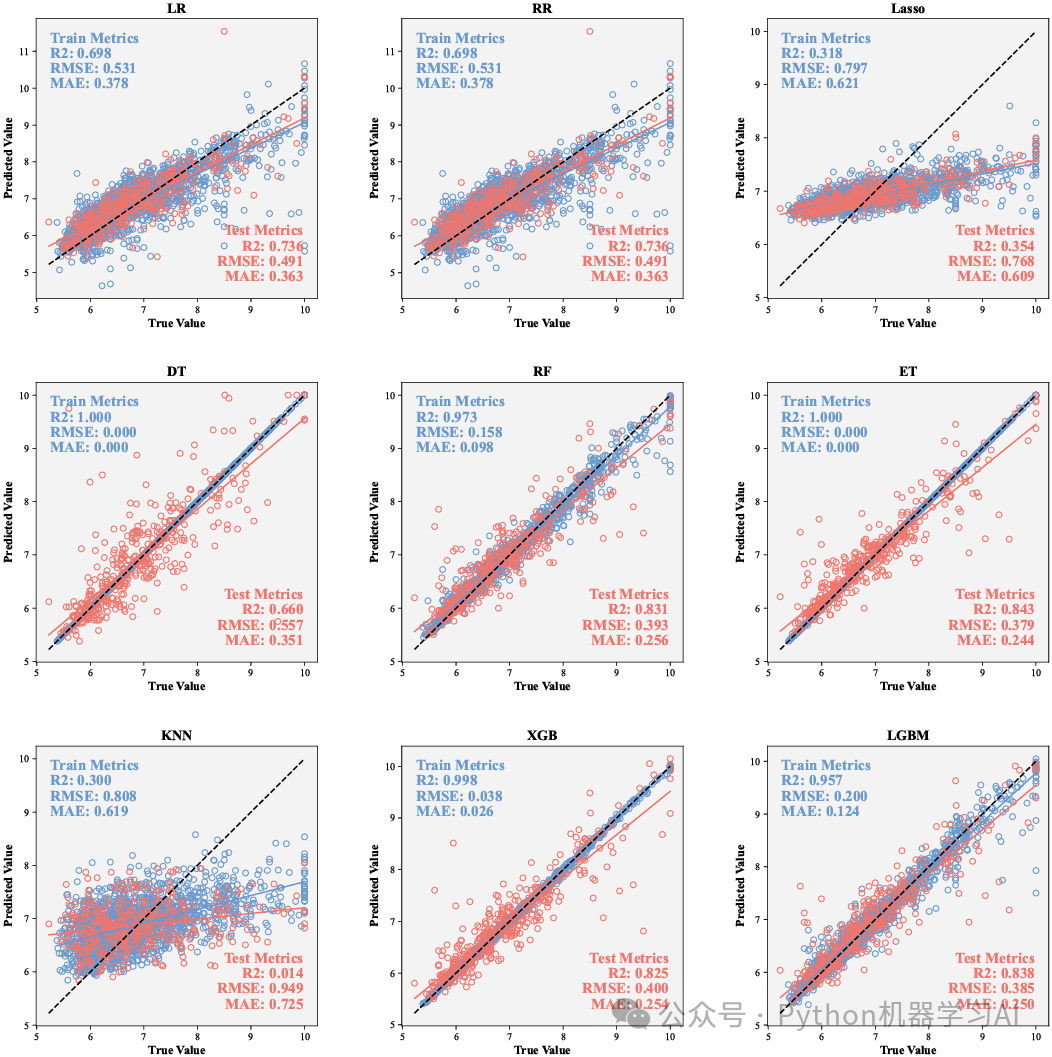

代码创建一个3x3的子图布局，使用循环对每个回归模型进行可视化，绘制训练集和测试集的散点图、回归线以及相应的评价指标，最终生成并保存一个包含所有模型可视化的PDF文件

结语

picture.image

参考可视化最后还展示了回归预测模型的评价指标（R²、RMSE和MAE），并以不同颜色的圆点表示不同模型在训练集和测试集上的表现。这里没有在当前代码中提供实现这一类型可视化的具体代码，但这种可视化不仅适用于回归模型，还可以扩展到分类模型的评价指标。所以后续的文章中将详细展示如何在回归、分类任务中复现类似的可视化方法
