本节介绍：回归预测模型性能与残差分布的可视化分析。数据采用模拟数据，作者根据个人对机器学习的理解进行代码实现与图表输出，细节并不保证与原文一定相同，仅供参考。详细数据和代码、文献将在稍后上传至交流群，付费成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。购买前请咨询，避免不必要的问题。文末点赞、推荐、转发参与免费包邮赠书~

✨ 论文原图 ✨

picture.image

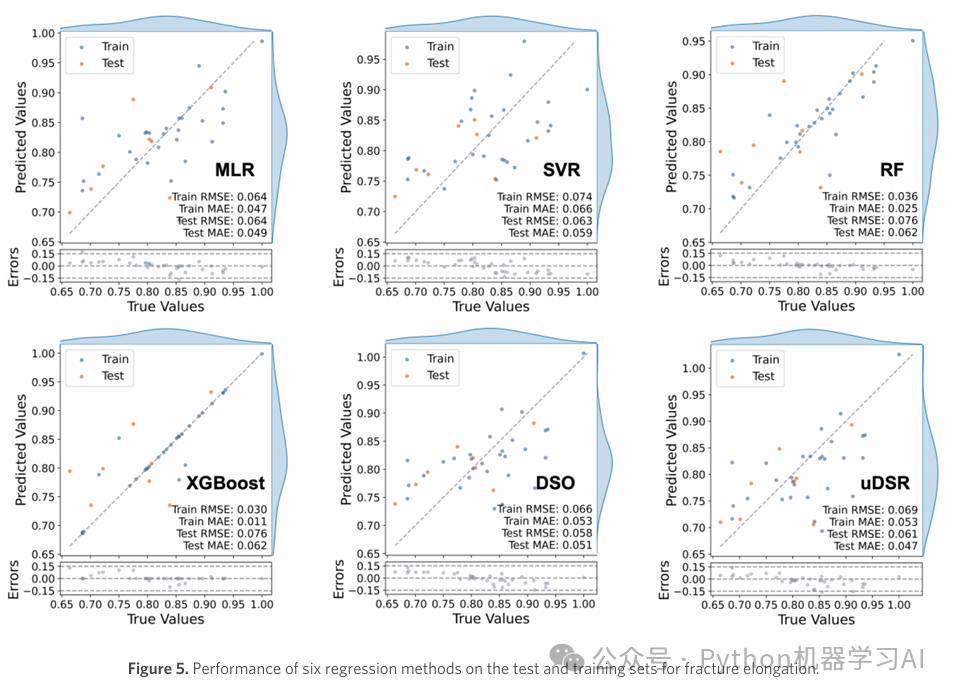

这个图展示了六种回归模型在训练集和测试集上的预测效果。图中共有六个子图，每个子图表示一种回归模型的预测结果，模型分别是：MLR（多元线性回归）、SVR（支持向量回归）、RF（随机森林）、XGBoost（极端梯度提升）、DSO（深度监督回归）和uDSR（无监督深度监督回归）。每个子图中，x轴是实际值，y轴是预测值，训练集和测试集的点分别用蓝色和橙色表示。子图中还包含了一条虚线，表示理想的预测结果（预测值与实际值完全一致）。此外，图中有残差区域，表示预测值与实际值之间的差异，用于评估模型的拟合效果并指导优化过程。同时，每个子图中还标注了RMSE（均方根误差）和MAE（平均绝对误差）指标，分别表示模型在训练集和测试集上的误差大小。这些信息帮助比较不同模型在训练和测试集上的表现，评估模型的泛化能力，并判断是否存在过拟合或欠拟合现象。

✨ 仿图 ✨

picture.image

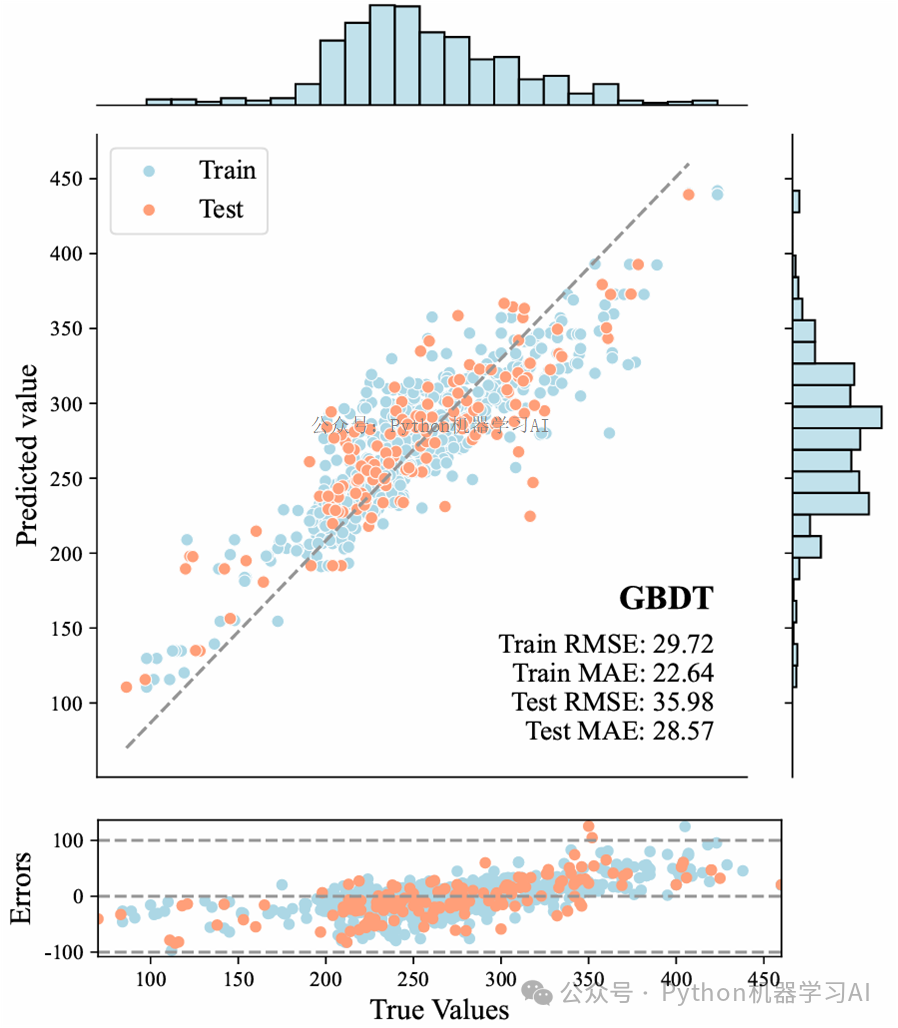

模拟可视化通过预测分布的直方图展示了数据的分布情况，如果模型性能良好，预测值的分布和真实值的分布应该保持一致；同时，残差图展示了训练集和测试集各自的残差分布，而不仅仅是一个整体的残差情况

✨ 基础代码实现 ✨


import seaborn as sns
from sklearn import metrics

# 创建一个包含训练集和测试集真实值与预测值的数据框
data_train = pd.DataFrame({
    'True': y_train,
    'Predicted': y_pred_train,
    'Data Set': 'Train'
})

data_test = pd.DataFrame({
    'True': y_test,
    'Predicted': y_pred_test,
    'Data Set': 'Test'
})

data = pd.concat([data_train, data_test])

# 自定义调色板
palette = {'Train': '#b4d4e1', 'Test': '#f4ba8a'}

# 创建 JointGrid 对象
plt.figure(figsize=(8, 6), dpi=1200)
g = sns.JointGrid(data=data, x="True", y="Predicted", hue="Data Set", height=10, palette=palette)

# 绘制中心的散点图
g.plot_joint(sns.scatterplot, alpha=0.5)
# 添加训练集的回归线
sns.regplot(data=data_train, x="True", y="Predicted", scatter=False, ax=g.ax_joint, color='#b4d4e1', label='Train Regression Line')
# 添加测试集的回归线
sns.regplot(data=data_test, x="True", y="Predicted", scatter=False, ax=g.ax_joint, color='#f4ba8a', label='Test Regression Line')
# 添加边缘的柱状图
g.plot_marginals(sns.histplot, kde=False, element='bars', multiple='stack', alpha=0.5)

# 添加拟合优度文本在右下角
ax = g.ax_joint
ax.text(0.95, 0.1, f'Train $R^2$ = {r2_train:.3f}', transform=ax.transAxes, fontsize=12,
        verticalalignment='bottom', horizontalalignment='right', bbox=dict(boxstyle="round,pad=0.3", edgecolor="black", facecolor="white"))
ax.text(0.95, 0.05, f'Test $R^2$ = {r2_test:.3f}', transform=ax.transAxes, fontsize=12,
        verticalalignment='bottom', horizontalalignment='right', bbox=dict(boxstyle="round,pad=0.3", edgecolor="black", facecolor="white"))
# 在左上角添加模型名称文本
ax.text(0.75, 0.99, 'Model = GBDT', transform=ax.transAxes, fontsize=12,
        verticalalignment='top', horizontalalignment='left', bbox=dict(boxstyle="round,pad=0.3", edgecolor="black", facecolor="white"))

# 添加中心线
ax.plot([data['True'].min(), data['True'].max()], [data['True'].min(), data['True'].max()], c="black", alpha=0.5, linestyle='--', label='x=y')
ax.legend()
plt.savefig("TrueFalse.pdf", format='pdf', bbox_inches='tight')
plt.show()

picture.image

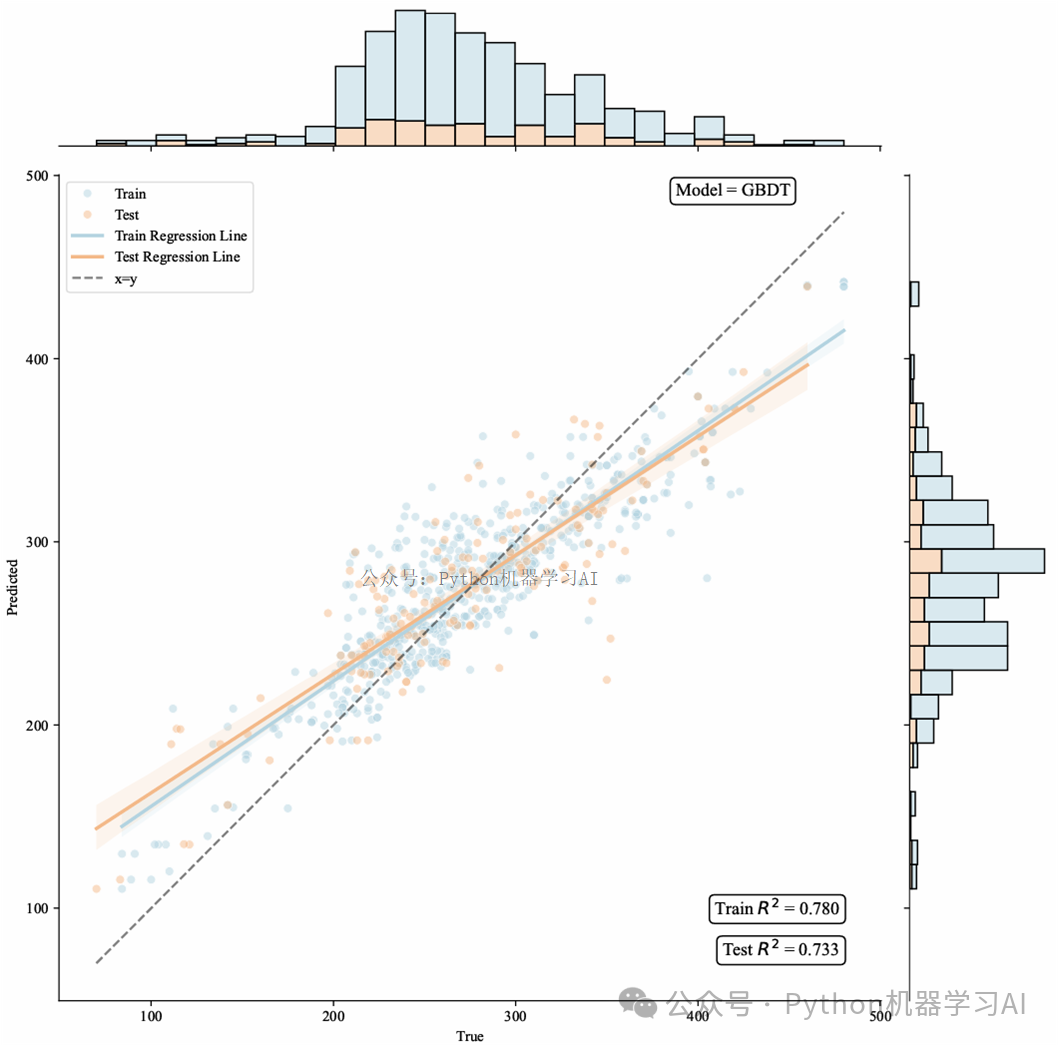

使用Seaborn绘制了一个包含训练集和测试集预测结果的联合分布图，通过散点图、回归线、边缘柱状图展示了预测值与真实值之间的关系，并在图中显示了模型的拟合优度（R^2值）和模型名称

接下来优化代码，结合残差图的可视化，以帮助更直观地评估模型的预测效果和误差分布。完整代码已上传至交流群

picture.image

✨ 该文章案例 ✨

picture.image

在上传至交流群的文件中，像往期文章一样，将对案例进行逐步分析，确保读者能够达到最佳的学习效果。内容都经过详细解读，帮助读者深入理解模型的实现过程和数据分析步骤，从而最大化学习成果。

同时，结合提供的免费AI聚合网站进行学习，能够让读者在理论与实践之间实现融会贯通，更加全面地掌握核心概念。
