✨ 欢迎关注Python机器学习AI ✨

本节介绍：基于参考可视化的shap组合形式。数据采用模拟数据，作者根据个人对机器学习的理解进行代码实现与图表输出，细节并不保证与原文一定相同，仅供参考。详细数据和代码将在稍后上传至交流群，付费成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。购买前请咨询，避免不必要的问题。文末点赞、推荐、转发参与免费包邮赠书~

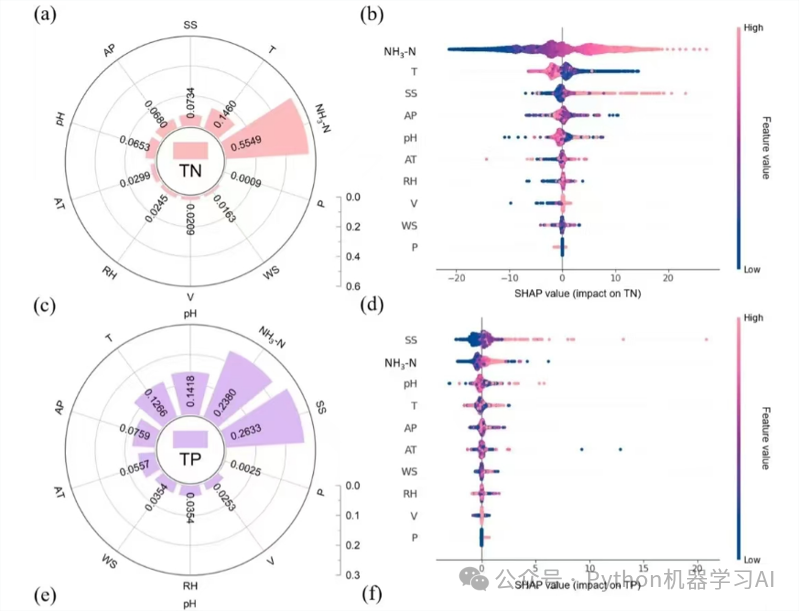

✨ 参考可视化 ✨

picture.image

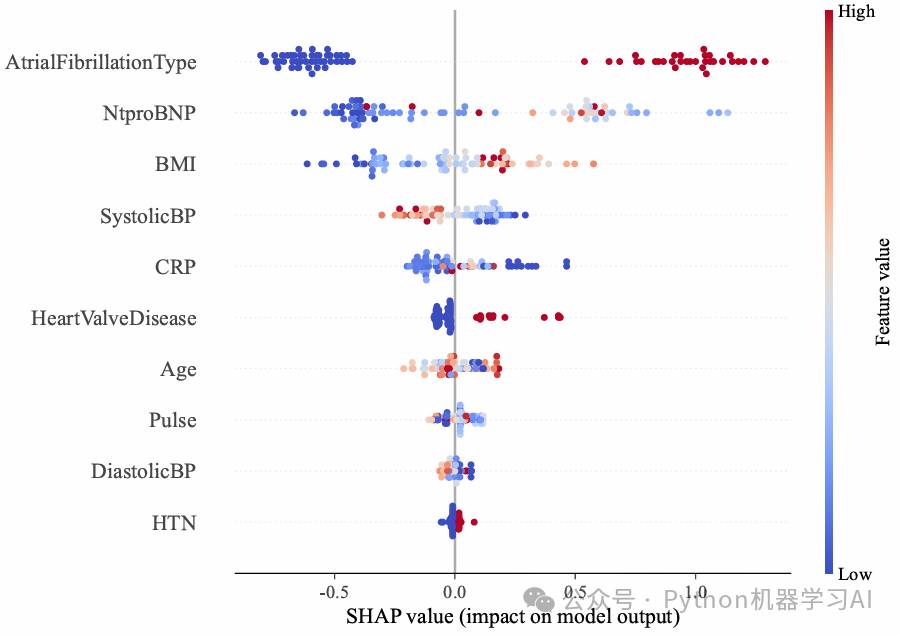

✨ 模拟可视化 ✨

picture.image

✨ 代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"2025-4-11公众号Python机器学习AI.xlsx"
df = pd.read_excel(path)
from sklearn.model_selection import train_test_split

# 划分特征和目标变量
X = df.drop(['Electrical_cardioversion'], axis=1)
y = df['Electrical_cardioversion']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
    X,
    y,
    test_size=0.3,
    random_state=42,
    stratify=df['Electrical_cardioversion']
)
from xgboost import XGBClassifier
from sklearn.model_selection import GridSearchCV, KFold
from sklearn.metrics import accuracy_score, roc_auc_score

# 定义 XGBoost 分类模型
model_xgb = XGBClassifier(use_label_encoder=False, eval_metric='logloss', random_state=8)

# 定义参数网格
param_grid = {
    'n_estimators': [50, 100, 200],
    'max_depth': [3, 5, 7],
    'learning_rate': [0.01, 0.1, 0.2],
    'subsample': [0.8, 1.0],
    'colsample_bytree': [0.8, 1.0]
}

# 使用 K 折交叉验证
kfold = KFold(n_splits=5, shuffle=True, random_state=8)

# 使用网格搜索寻找最佳参数
grid_search = GridSearchCV(estimator=model_xgb, param_grid=param_grid, scoring='accuracy',
                           cv=kfold, verbose=1, n_jobs=-1)

# 拟合模型
grid_search.fit(X_train, y_train)
# 使用最优参数训练模型
xgboost = grid_search.best_estimator_
import sys
import os
# 将标准输出重定向到os.devnull
sys.stdout = open(os.devnull, 'w')
import shap
explainer = shap.TreeExplainer(xgboost)
shap_values = explainer.shap_values(X_test)
plt.figure()
shap.summary_plot(shap_values, X_test, feature_names=X_test.columns, plot_type="dot", max_display=10, show=False, cmap="coolwarm")
# 设置 max_display 参数 来显示多少个特征
plt.savefig("1.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

picture.image

使用 XGBoost 分类模型，通过网格搜索和交叉验证优化超参数，并使用 SHAP 值对测试集进行解释，最终绘制并保存特征重要性可视化图（通过 SHAP summary plot）


plt.figure(figsize=(10, 5), dpi=1200)
shap.summary_plot(shap_values, X_test, plot_type="bar", show=False)
plt.tight_layout()
plt.savefig("2.pdf", format='pdf',bbox_inches='tight')
plt.show()

picture.image

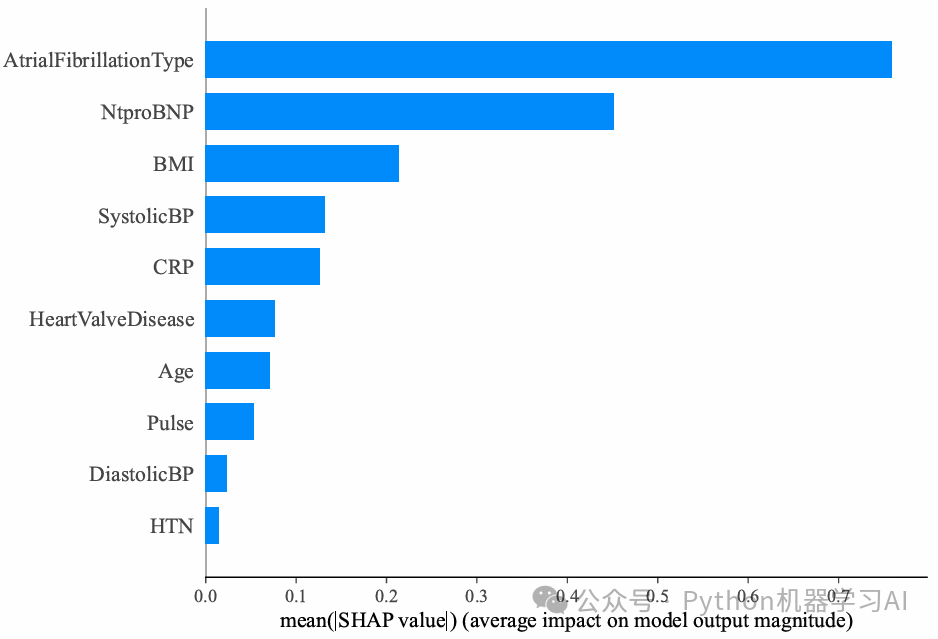

绘制 SHAP 值的条形图（bar 类型），把这两个可视化组合起来就得到了最基础的shap组合图

picture.image

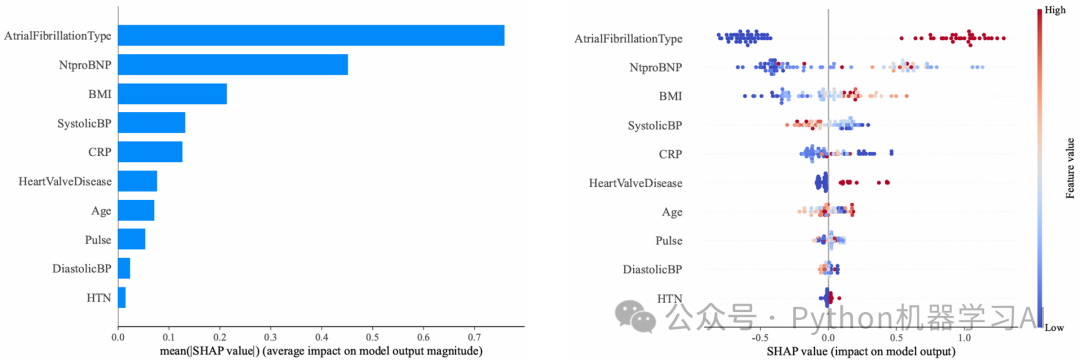

左边的条形图显示了每个特征的平均 SHAP 值（特征对模型输出的平均影响），帮助识别哪些特征对模型的预测贡献最大；右边的散点图则展示了每个特征的 SHAP 值如何随特征值的变化而变化，并通过颜色表示特征值的高低，帮助理解特征值对模型输出的具体影响

picture.image

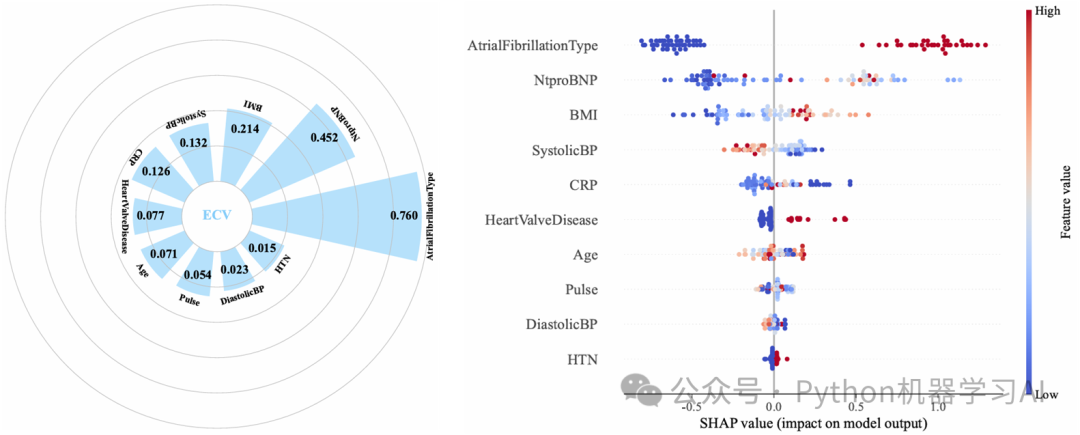

现在，通过将左侧的可视化替换为当前的极坐标图，能够展示每个特征对模型输出的影响大小，并以更直观的方式表现各特征的重要性，从而达到文献复现的效果，里面的ECV代表的是模型目标
