本节介绍：混淆矩阵可视化优化。数据采用模拟数据，作者根据个人对机器学习的理解进行代码实现与图表输出，细节并不保证与原文一定相同，仅供参考。详细数据和代码将在稍后上传至交流群，付费成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。购买前请咨询，避免不必要的问题。文末点赞、推荐、转发参与免费包邮赠书~

✨ 优化结果 ✨

picture.image

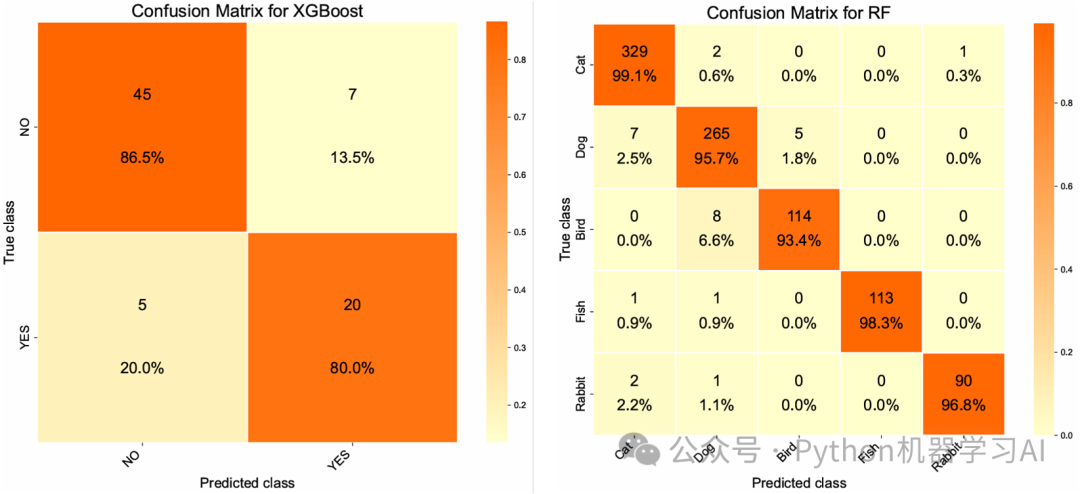

可以发现在这种混淆矩阵中，相较于直接输出的混淆矩阵，加入了每个类别的预测百分比，使得模型的表现更加直观。具体而言：

对角线上的百分比代表了每个类别的预测正确率
非对角线上的百分比显示了模型对其他类别的误分类情况，即错误预测的类别以及它们在总预测中的占比

这种优化的可视化方式能够帮助更容易地评估模型的表现，尤其是在哪些类别上表现较好，在哪些类别上可能存在较多的错误分类。因此，通过这种方式，可以更准确地判断模型在多分类（如 RandomForest）和二分类（如 XGBoost）任务中的性能

✨ 代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Arial'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"2025-4-12公众号Python机器学习AI.xlsx"
df = pd.read_excel(path)
from sklearn.model_selection import train_test_split

# 划分特征和目标变量
X = df.drop(['Electrical_cardioversion'], axis=1)
y = df['Electrical_cardioversion']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
    X,
    y,
    test_size=0.3,
    random_state=42,
    stratify=df['Electrical_cardioversion']
)
from xgboost import XGBClassifier
from sklearn.model_selection import GridSearchCV, KFold
from sklearn.metrics import accuracy_score, roc_auc_score

# 定义 XGBoost 分类模型
model_xgb = XGBClassifier(use_label_encoder=False, eval_metric='logloss', random_state=8)

# 定义参数网格
param_grid = {
    'n_estimators': [50, 100, 200],
    'max_depth': [3, 5, 7],
    'learning_rate': [0.01, 0.1, 0.2],
    'subsample': [0.8, 1.0],
    'colsample_bytree': [0.8, 1.0]
}

# 使用 K 折交叉验证
kfold = KFold(n_splits=5, shuffle=True, random_state=8)

# 使用网格搜索寻找最佳参数
grid_search = GridSearchCV(estimator=model_xgb, param_grid=param_grid, scoring='accuracy',
                           cv=kfold, verbose=1, n_jobs=-1)

# 拟合模型
grid_search.fit(X_train, y_train)
# 使用最优参数训练模型
xgboost = grid_search.best_estimator_

使用 XGBoost 分类器，结合网格搜索和 K 折交叉验证，自动调整模型的超参数，选择最佳的参数配置，并训练模型进行预测


import seaborn as sns
from sklearn.metrics import confusion_matrix
from matplotlib.colors import LinearSegmentedColormap

# 绘制混淆矩阵的函数
def plot_confusion_matrix(model, X, y, label, pdf_filename="confusion_matrix.pdf"):
    """
    绘制混淆矩阵的函数

    Parameters:
    model : 训练好的模型 (e.g., RandomForest, SVM, etc.)
    X : 测试数据集的特征 (例如 X_test)
    y : 测试数据集的标签 (例如 y_test)
    label : 模型名称 (e.g., 'Random Forest')
    pdf_filename : 保存的 PDF 文件名（默认为"confusion_matrix.pdf"）
    """
    # 使用训练好的模型对测试集进行预测
    y_pred = model.predict(X)

    # 生成混淆矩阵
    cm = confusion_matrix(y, y_pred)
    cm_normalized = cm.astype('float') / cm.sum(axis=1)[:, np.newaxis]  # 标准化

    # 创建标签
    labels = ['NO', 'YES']

    # 创建自定义颜色映射（从 #ff6600 到 #ffffcc）
    cmap = LinearSegmentedColormap.from_list("custom_cmap", ["#ffffcc", "#ff6600"])

    # 绘制改进后的混淆矩阵
    fig, ax = plt.subplots(figsize=(10, 8))

    # 绘制热图
    sns.heatmap(
        cm_normalized,
        annot=False,  # 先不添加文字
        fmt="",
        cmap=cmap,
        xticklabels=labels,
        yticklabels=labels,
        cbar=True,
        square=True,
        linewidths=1.5,
        linecolor="white",
        ax=ax,
    )

    # 添加数值和百分比
    for i in range(cm.shape[0]):  # 遍历行
        for j in range(cm.shape[1]):  # 遍历列
            value = cm[i, j]
            percentage = cm_normalized[i, j] * 100  # 获取百分比

            # 在每个单元格中显示百分比和数值
            ax.text(j + 0.5, i + 0.65, f"{percentage:.1f}%", ha="center", va="center", fontsize=18, color="black")  # 百分比显示在上方，字体稍大
            ax.text(j + 0.5, i + 0.35, f"{value}", ha="center", va="center", fontsize=18, color="black")  # 数值显示在下方

    # 设置标题和轴标签
    plt.title(f"Confusion Matrix for {label}", fontsize=20)
    plt.xlabel("Predicted class", fontsize=16)
    plt.ylabel("True class", fontsize=16)

    # 增大坐标轴字体
    plt.xticks(fontsize=14)
    plt.yticks(fontsize=14)

    # 旋转x轴标签并设置水平对齐
    plt.xticks(rotation=45, ha='right')

    # 保存为PDF文件
    plt.tight_layout()
    plt.savefig(pdf_filename, format='pdf', bbox_inches='tight')

    # 显示混淆矩阵
    plt.show()

# 示例调用方法（模型和数据传入）
# plot_confusion_matrix(best_models['RF'], X_test, y_test, 'Random Forest', pdf_filename="confusion_matrix.pdf")

自定义一个函数，用于绘制标准化后的混淆矩阵，并在每个单元格中显示真实数值和预测百分比


plot\_confusion\_matrix(xgboost, X\_test, y\_test, 'XGBoost', pdf\_filename= "confusion\_matrix.pdf")

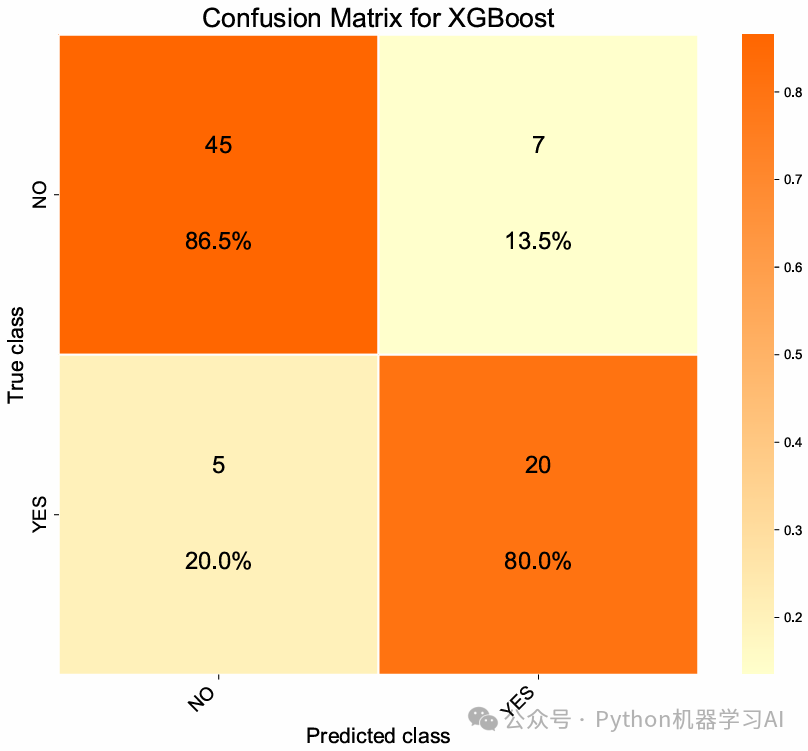

调用 plot_confusion_matrix 函数，使用训练好的 XGBoost 模型在测试集上绘制混淆矩阵，并将结果保存为 "confusion_matrix.pdf" 文件，这是一个二分类模型

picture.image


plot\_confusion\_matrix(clf, X\_test, y\_test, 'RF', pdf\_filename= "B\_confusion\_matrix.pdf")

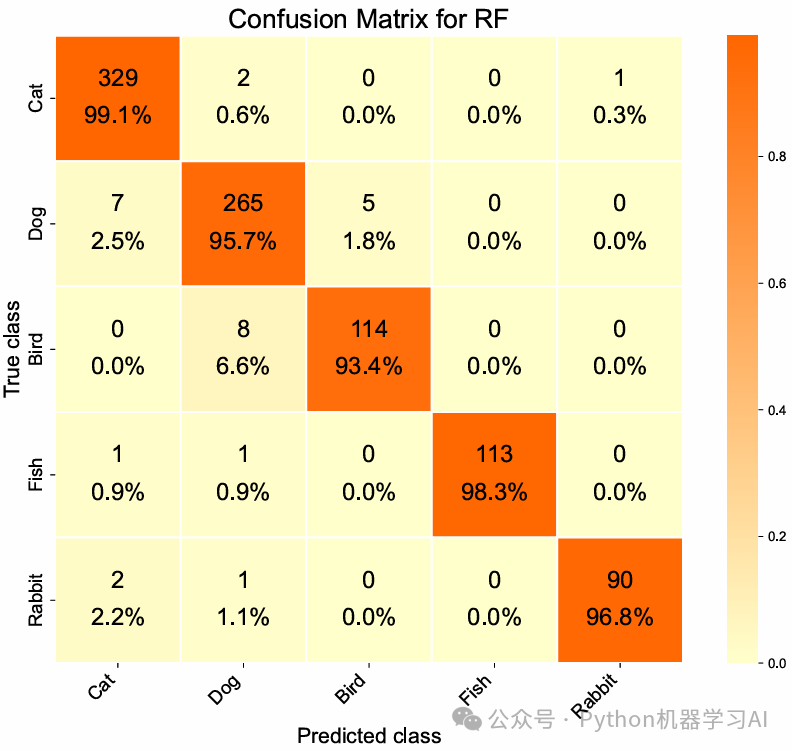

调用 plot_confusion_matrix 函数，使用训练好的随机森林（RF）模型在多分类测试集上绘制混淆矩阵，并将结果保存为 "B_confusion_matrix.pdf" 文件

picture.image

✨ 该文章案例 ✨

picture.image

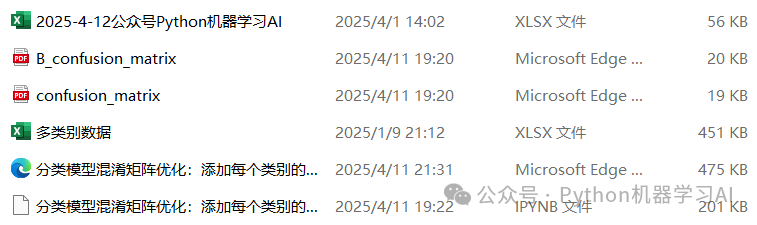

在上传至交流群的文件中，像往期文章一样，将对案例进行逐步分析，确保读者能够达到最佳的学习效果。内容都经过详细解读，帮助读者深入理解模型的实现过程和数据分析步骤，从而最大化学习成果。

同时，结合提供的免费AI聚合网站进行学习，能够让读者在理论与实践之间实现融会贯通，更加全面地掌握核心概念。

✨ 购买介绍 ✨

本节介绍到此结束，有需要学习数据分析和Python机器学习相关的朋友欢迎到淘宝店铺：Python机器学习AI，或添加作者微信deep_ML联系，购买作者的公众号合集。截至目前为止，合集已包含200多篇文章，购买合集的同时，还将提供免费稳定的AI大模型使用，包括但不限于ChatGPT、Deepseek、Claude等。

更新的内容包含数据、代码、注释和参考资料。作者仅分享案例项目，不提供额外的答疑服务。项目中将提供详细的代码注释和丰富的解读，帮助您理解每个步骤。购买前请咨询，避免不必要的问题。

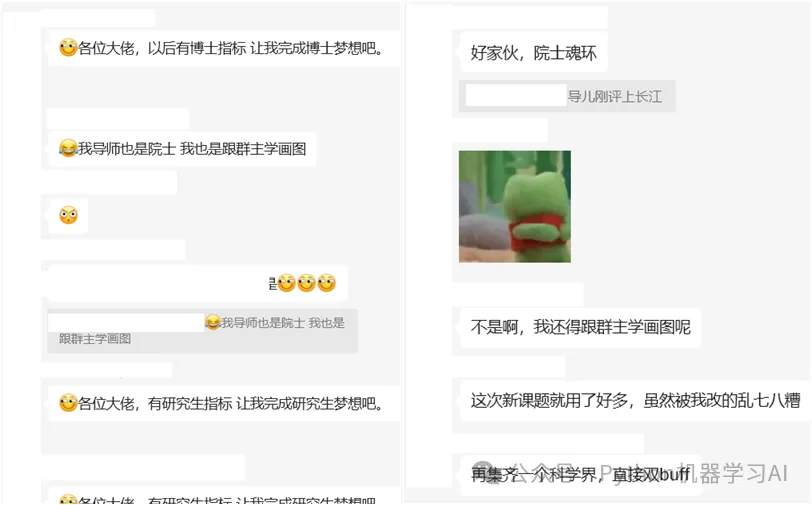

✨ 群友反馈 ✨
