✨ 欢迎关注Python机器学习AI ✨

本节介绍：雷达图对比模型性能的可视化分析。数据采用模拟数据，作者根据个人对机器学习的理解进行代码实现与图表输出，细节并不保证与原文一定相同，仅供参考。详细数据和代码将在稍后上传至交流群，付费成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。购买前请咨询，避免不必要的问题。文末点赞、推荐、转发参与免费包邮赠书~

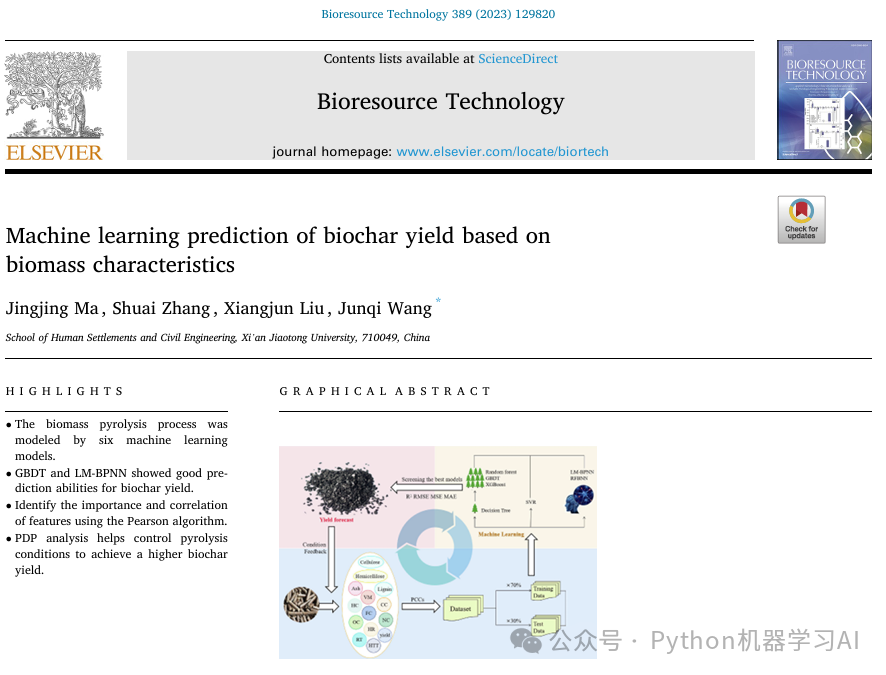

✨ 论文信息 ✨

picture.image

✨ 参考可视化 ✨

picture.image

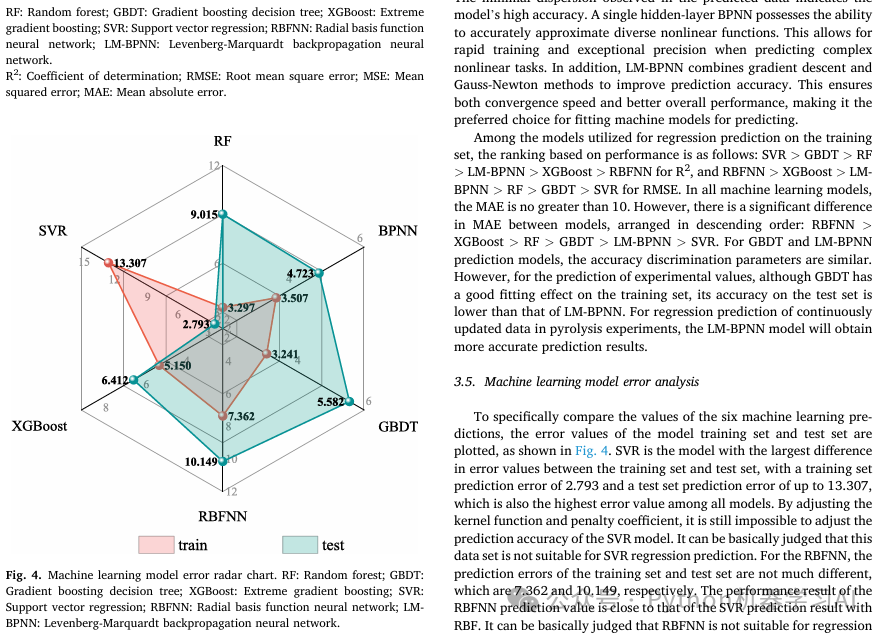

图表比较了不同机器学习模型（RF、GBDT、XGBoost、SVR、RBFNN 和 LM-BPNN）在预测生物炭产量时的表现，使用了多个指标（R²、RMSE、MSE、MAE）来分析每个模型在训练集和测试集上的效果。雷达图展示了这些模型之间的性能比较

✨ 模拟实现 ✨

picture.image

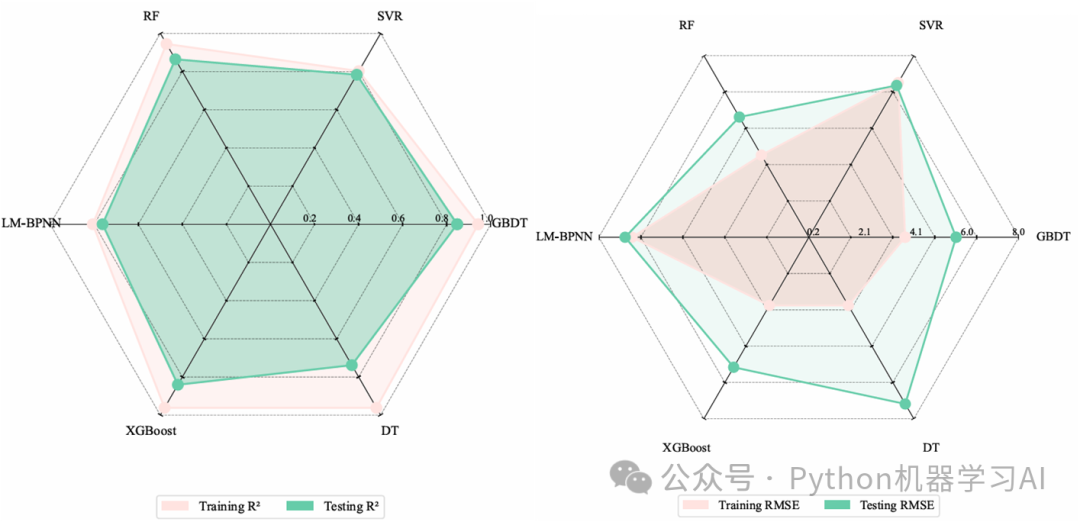

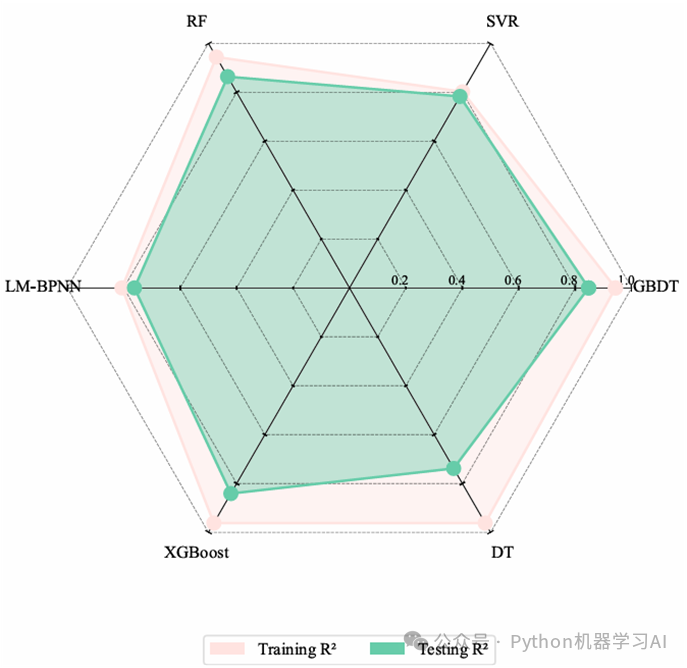

这张图是模拟可视化，主要展示了不同机器学习模型（如RF、SVR、GBDT、XGBoost、DT和LM-BPNN）在训练集和测试集上的拟合优度（R²）。与文献中的图表不同，文献主要关注的是不同模型在训练集和测试集上的RMSE（均方根误差），用来衡量模型预测结果的准确性。而这张图则侧重于展示R²值，它反映了模型解释数据方差的能力，值越接近1表示模型拟合越好，接下来针对RMSE进行可视化

picture.image

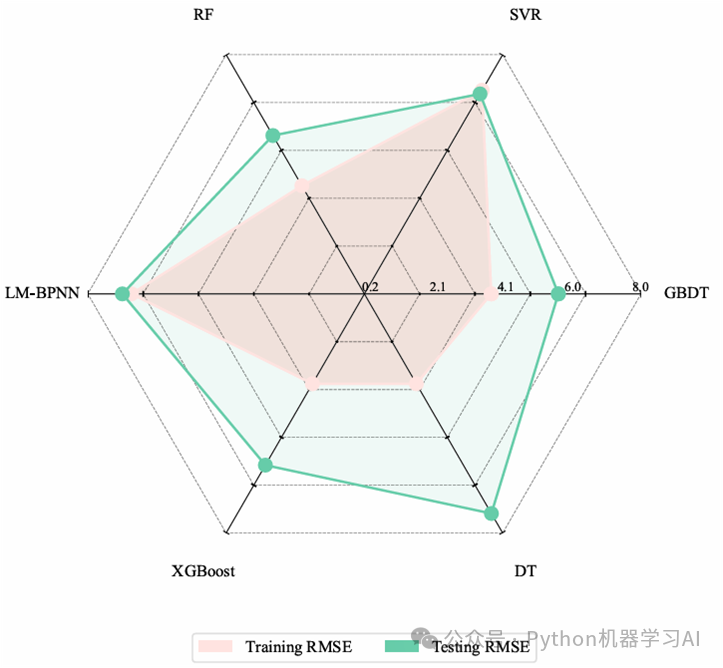

这张图是针对模型的RMSE（均方根误差）进行的可视化，与文献中的图表一样，显示了不同机器学习模型（如RF、SVR、GBDT、XGBoost、DT和LM-BPNN）在训练集和测试集上的表现。RMSE越小，表示模型预测结果越准确。

与前一张图的R²可视化相比，这张图着重展示了预测误差的大小，适合用来评估模型在实际应用中的误差水平。从图中可以看出，测试集上的RMSE普遍高于训练集，表明一些模型可能出现了过拟合现象。文献中的图表也使用RMSE指标来评估模型在训练和测试集上的性能，因此，这张图与文献图表具有相同的目的——比较模型在预测任务中的误差表现。

✨ 部分代码 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"2025-4-12公众号Python机器学习AI.xlsx"
df = pd.read_excel(path)
from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['yield(wt%)'], axis=1)
y = df['yield(wt%)']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,
                                                    random_state=42)
from sklearn.svm import SVR
from sklearn.ensemble import GradientBoostingRegressor, RandomForestRegressor
from sklearn.neural_network import MLPRegressor
import xgboost as xgb
from sklearn.kernel_ridge import KernelRidge
from sklearn.tree import DecisionTreeRegressor

# 1. SVR (支持向量回归)
svr_model = SVR(C=5000, degree=3, epsilon=0.4, kernel='rbf')
svr_model.fit(X_train, y_train)

# 2. GBDT (梯度提升树)
gbdt_model = GradientBoostingRegressor()
gbdt_model.fit(X_train, y_train)

# 3. RF (随机森林回归)
rf_model = RandomForestRegressor()
rf_model.fit(X_train, y_train)

# 4. LM-BPNN (线性模型与反向传播神经网络的组合)
mlp_model = MLPRegressor(hidden_layer_sizes=(100,), max_iter=500)
mlp_model.fit(X_train, y_train)

# 5. XGBoost (极端梯度提升)
xgb_model = xgb.XGBRegressor()
xgb_model.fit(X_train, y_train)

# 6. Decision Tree Regressor (决策树回归)
dt_model = DecisionTreeRegressor()
dt_model.fit(X_train, y_train)
from sklearn.metrics import r2_score, mean_squared_error, mean_absolute_error
# 定义计算指标的函数
def calculate_metrics(model, X_train, X_test, y_train, y_test):
    y_train_pred = model.predict(X_train)
    y_test_pred = model.predict(X_test)

    R2_train = r2_score(y_train, y_train_pred)
    R2_test = r2_score(y_test, y_test_pred)

    RMSE_train = np.sqrt(mean_squared_error(y_train, y_train_pred))
    RMSE_test = np.sqrt(mean_squared_error(y_test, y_test_pred))

    MSE_train = mean_squared_error(y_train, y_train_pred)
    MSE_test = mean_squared_error(y_test, y_test_pred)

    MAE_train = mean_absolute_error(y_train, y_train_pred)
    MAE_test = mean_absolute_error(y_test, y_test_pred)

    return {
        'R^2': (R2_train, R2_test),
        'RMSE': (RMSE_train, RMSE_test),
        'MSE': (MSE_train, MSE_test),
        'MAE': (MAE_train, MAE_test)
    }

# 模型列表
models = {
    'GBDT': gbdt_model,
    'SVR': svr_model,
    'RF': rf_model,
    'LM-BPNN': mlp_model,
    'XGBoost': xgb_model,
    'DT': dt_model  # 替换为决策树模型
}

# 创建空的字典来存储训练和测试指标
train_metrics = {}
test_metrics = {}

# 遍历所有模型并计算评价指标
for model_name, model in models.items():
    metrics = calculate_metrics(model, X_train, X_test, y_train, y_test)
    train_metrics[model_name] = [metrics['R^2'][0], metrics['RMSE'][0], metrics['MSE'][0], metrics['MAE'][0]]
    test_metrics[model_name] = [metrics['R^2'][1], metrics['RMSE'][1], metrics['MSE'][1], metrics['MAE'][1]]

# 定义评价指标
metrics = ['R^2', 'RMSE', 'MSE', 'MAE']
train_metrics_df = pd.DataFrame(train_metrics, index=metrics)
test_metrics_df = pd.DataFrame(test_metrics, index=metrics)

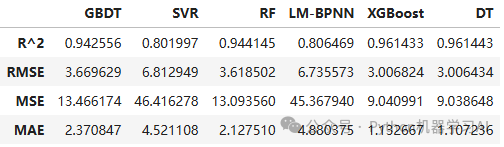

train_metrics_df

picture.image

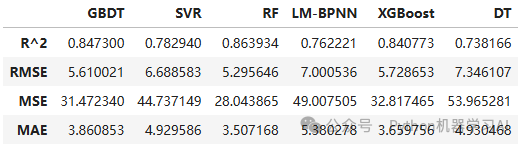

test\_metrics\_df

picture.image

对六种机器学习回归模型（SVR、GBDT、RF、LM-BPNN、XGBoost、决策树回归）进行训练和测试，并评估它们的性能。首先，代码从Excel文件中加载数据，并将数据划分为特征（X）和目标变量（y）。然后，使用train_test_split将数据分为训练集和测试集。接下来，代码初始化并训练六个模型，分别为支持向量回归（SVR）、梯度提升树（GBDT）、随机森林（RF）、线性模型与反向传播神经网络组合（LM-BPNN）、极端梯度提升（XGBoost）和决策树回归（DT）

在训练和测试后，使用r2_score、mean_squared_error、mean_absolute_error等指标计算每个模型在训练集和测试集上的表现，评估模型的拟合度（R²）、预测误差（RMSE）、均方误差（MSE）和平均绝对误差（MAE）。最后，代码将这些评估指标存储在数据框（DataFrame）中，方便后续对比模型的表现。也就是接下来代码实现雷达图可视化展示对比模型在训练集测试集上的性能差异

picture.image

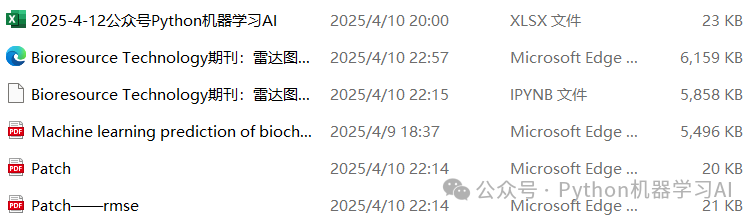

✨ 该文章案例 ✨

picture.image

在上传至交流群的文件中，像往期文章一样，将对案例进行逐步分析，确保读者能够达到最佳的学习效果。内容都经过详细解读，帮助读者深入理解模型的实现过程和数据分析步骤，从而最大化学习成果。

同时，结合提供的免费AI聚合网站进行学习，能够让读者在理论与实践之间实现融会贯通，更加全面地掌握核心概念。
