本节介绍： Python实现逻辑回归列线图绘制与模型预测阈值显示。数据采用模拟数据，作者根据个人对机器学习的理解进行代码实现与图表输出，细节并不保证与原文一定相同，仅供参考。详细数据和代码、文献将在稍后上传至交流群，付费成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。购买前请咨询，避免不必要的问题。

✨ 论文原图 ✨

picture.image

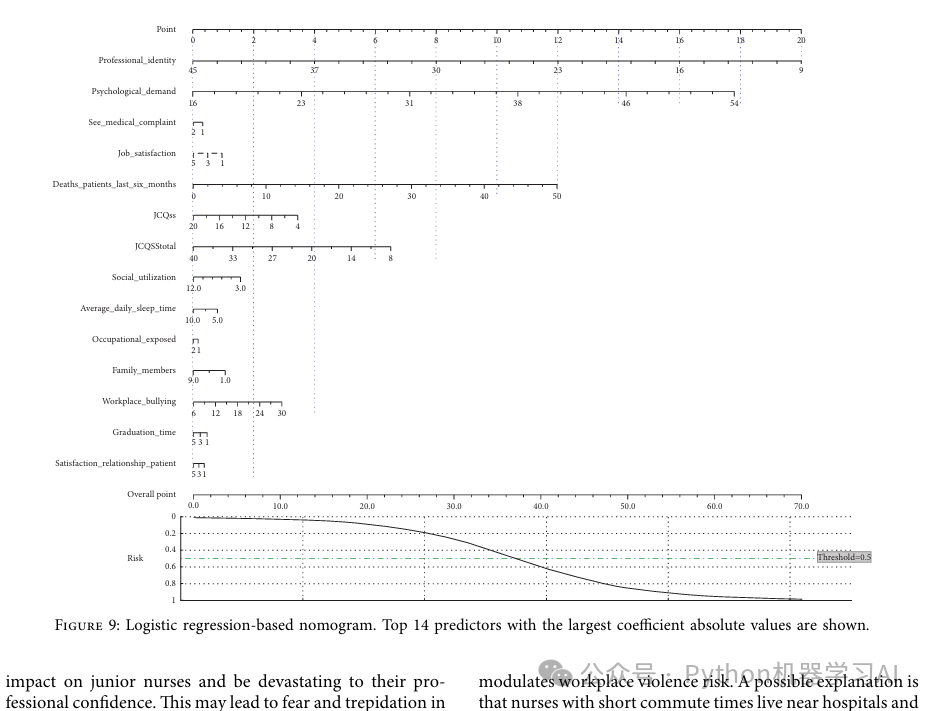

列线图的作用是通过将多个预测因子的权重和评分可视化，帮助直观地评估不同变量对最终风险的影响，并基于该评分计算预测风险

✨ 仿图 ✨

picture.image

✨ 代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"Dataset.csv"
df = pd.read_csv(path)
from sklearn.model_selection import train_test_split

# 划分特征和目标变量
X = df.drop(['target'], axis=1)
y = df['target']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
    X,
    y,
    test_size=0.3,
    random_state=42,
    stratify=df['target']
)
from sklearn.linear_model import LogisticRegression

log_reg = LogisticRegression(random_state=42)
log_reg.fit(X_train, y_train)
y_pred = log_reg.predict(X_test)

使用逻辑回归模型对一个数据集进行训练，首先通过划分训练集和测试集来准备数据，然后用训练集训练逻辑回归模型，并用测试集进行预测。接下来，可以用该模型来绘制列线图


# 输出模型的系数和截距
coefficients = log_reg.coef_
intercept = log_reg.intercept_
# 获取模型的训练精度
train_accuracy = log_reg.score(X_train, y_train)
# 获取模型的测试精度
test_accuracy = log_reg.score(X_test, y_test)
print("Logistic Regression Model Detailed Information:")
print(f"Intercept: {intercept}")
print(f"Coefficients: {coefficients}")
print("\nModel Evaluation:")
print(f"Train Accuracy: {train_accuracy:.4f}")
print(f"Test Accuracy: {test_accuracy:.4f}")

picture.image

输出逻辑回归模型的详细信息，包括截距和系数，及其在训练集和测试集上的准确度。截距和系数提供了模型如何根据每个特征做出预测的详细信息，而训练和测试精度则帮助评估模型在不同数据集上的表现，验证其泛化能力

接下来，整理模型的截距值和系数，以便用于绘制列线图，直观展示每个特征对预测结果的贡献


# 创建特征名列表，包含截距和其他特征
features = ['intercept'] + X.columns.tolist()

# 获取模型的系数，包括截距
coefficients = [log_reg.intercept_[0]] + list(log_reg.coef_[0])

# 获取每个特征的min和max值，截距没有min和max值，所以设置为空
min_values = [''] + list(X.min())
max_values = [''] + list(X.max())

# 将新列添加到原始DataFrame
df_features = pd.DataFrame({
    'feature': features,
    'coef': coefficients,
    'min': min_values,
    'max': max_values,
})

# 定义分类型特征
categorical_features = ['sex', 'cp', 'fbs', 'restecg', 'exang', 'slope', 'ca', 'thal']

# 自动识别每个特征的数据类型
feature_types = [''] + ['nominal' if feature in categorical_features else 'continuous' for feature in X.columns]

# 将新列添加到原始DataFrame
df_features = pd.DataFrame({
    'feature': features,
    'coef': coefficients,
    'min': min_values,
    'max': max_values,
    'type': feature_types,
})
df_features['position'] = [''] * len(df_features)  # 用空字符串填充所有行
df_features

picture.image

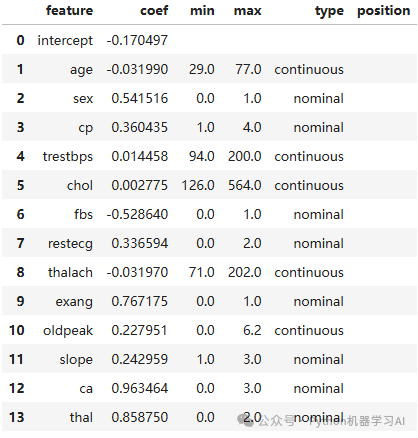

这段代码就具体的整理了逻辑回归模型的截距值、系数、特征的最小值和最大值，并根据特征的类型（分类型或连续型）自动标记每个特征的数据类型


# 创建 'threshold' 行，系数为 0.5
threshold_row = pd.DataFrame({
    'feature': ['threshold'],
    'coef': [0.5],
    'min': [''],
    'max': [''],
    'type': [''],
    'position':['']
})

# 找到 'intercept' 行的索引
intercept_index = df_features[df_features['feature'] == 'intercept'].index[0]
# 将 'threshold' 行插入到 'intercept' 行之后
df_features = pd.concat([df_features.iloc[:intercept_index+1], threshold_row, df_features.iloc[intercept_index+1:]]).reset_index(drop=True)
df_features

picture.image

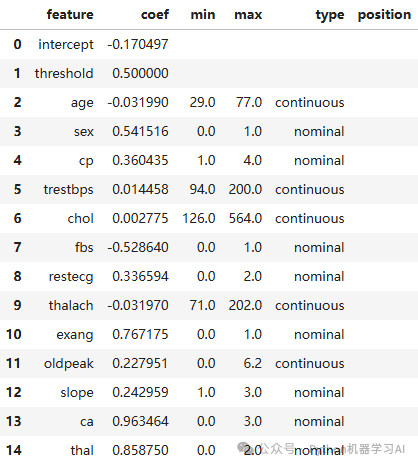

在数据框中插入一个名为 threshold 的新行，并将其位置设置在 intercept 行之后，系数为 0.5。这个阈值行展示了分类模型的预测概率阈值，通常用于确定预测结果为正类的判定标准，默认情况下，对于分类模型，阈值通常为 0.5，后续将在列线图中呈现这个预测概率阈值，这也是这个列线图可视化的一个特点

最终将这些信息存储在一个DataFrame中，以便用于后续的列线图绘制（这也是接下来采用函数接收的数据格式）


import simpleNomo as sn
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

# 将特征数据框保存为Excel文件
df_features.to_excel('template.xlsx', index=False)

# 设定路径和绘图
path = "template.xlsx"  # 读取输入文件的路径，这里是存储特征的Excel文件

# 调用 simpleNomo 库中的 nomogram 函数，生成列线图
fig = sn.nomogram(
    path=path,  # 数据文件路径
    result_title="Risk",  # 图表标题
    fig_width=10,  # 图表宽度（单位：英寸）
    single_height=0.45,  # 每个单元（特征）的高度（单位：英寸）
    dpi=1200,  # 图表分辨率，DPI越高图像越清晰，适合打印时使用
    ax_para={
        "c": "black",  # 坐标轴的颜色，"black"表示黑色
        "linewidth": 1.3,  # 坐标轴线条的宽度
        "linestyle": "-"  # 坐标轴线条的样式，"-"表示实线
    },
    tick_para={
        "direction": 'in',  # 刻度的方向，'in'表示刻度指向内侧
        "length": 3,  # 刻度的长度，3表示长度为3个单位
        "width": 1.5  # 刻度的宽度，1.5表示宽度为1.5个单位
    },
    xtick_para={
        "fontsize": 10,  # x轴刻度标签的字体大小
        "fontfamily": "Times New Roman",  # x轴刻度标签的字体，"Times New Roman"
        "fontweight": "bold"  # x轴刻度标签的字体加粗
    },
    ylabel_para={
        "fontsize": 12,  # y轴标签的字体大小
        "fontname": "Times New Roman",  # y轴标签的字体，"Times New Roman"
        "labelpad": 100,  # y轴标签与图表的距离，100表示相对较大的间距
        "loc": "center",  # y轴标签位置，"center"表示居中
        "color": "black",  # y轴标签颜色，"black"表示黑色
        "rotation": "horizontal"  # y轴标签的旋转角度，"horizontal"表示水平显示
    },
    total_point=100  # 设置nomogram的总分值为100
)

# 保存为PDF
fig.savefig('nomogram_output_1.pdf', format='pdf', dpi=1200)  # 将图表保存为PDF文件，分辨率为1200 DPI

picture.image

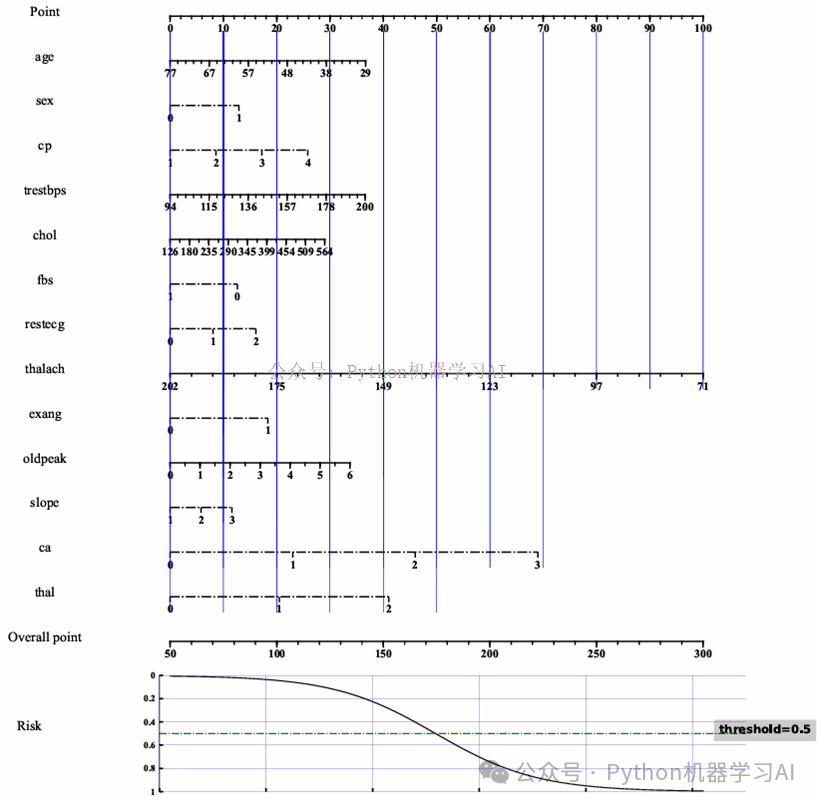

使用simpleNomo库生成一个带有模型预测概率阈值的列线图，直观展示了各特征对最终预测结果的贡献，并将图表保存为PDF文件，图表样式包括坐标轴、刻度、标签字体等的定制设置

上面展示的列线图是默认的预测阈值，接下来可以进一步通过计算约登指数（TSS）来确定最优的预测概率阈值，优化分类模型的预测效果

picture.image

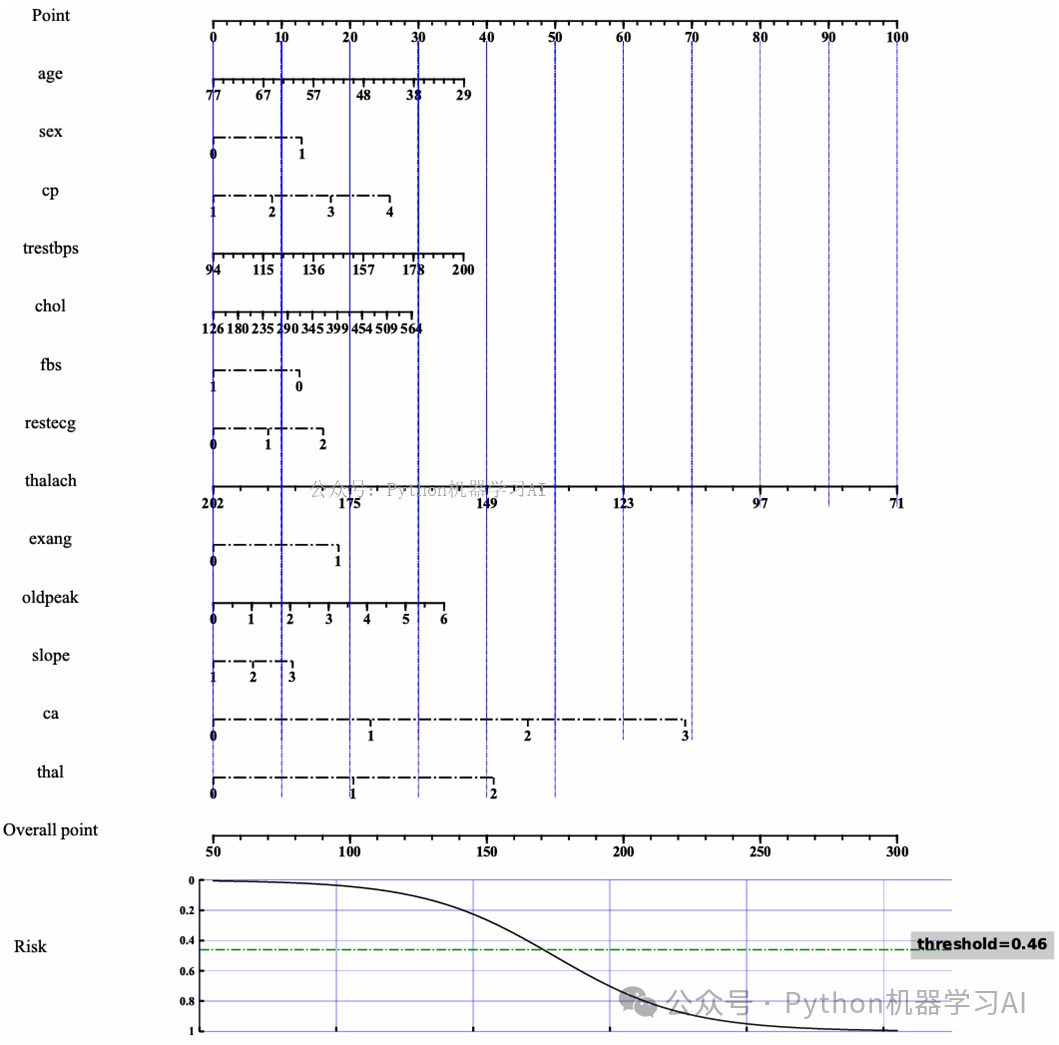

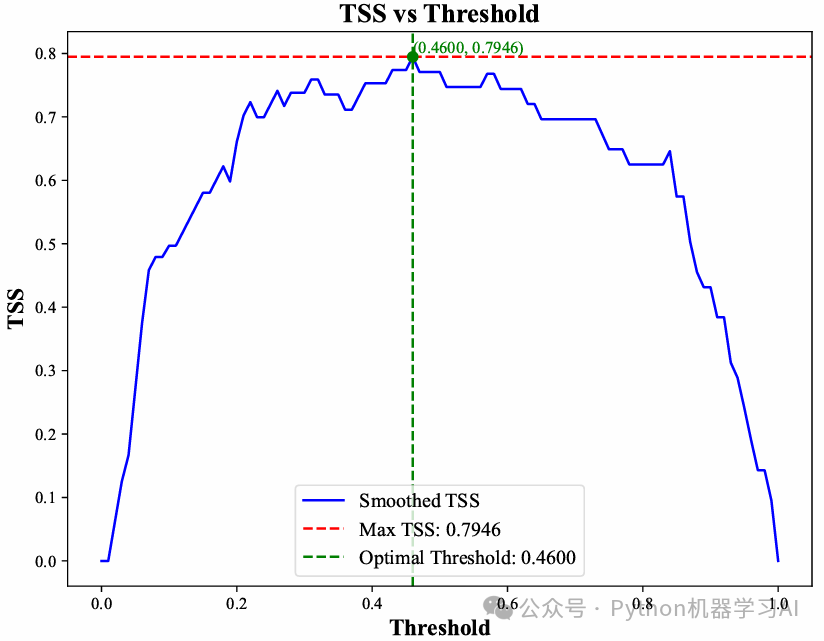

根据该模型，通过计算约登指数，确定了最优的预测阈值为0.46，并将其可视化到列线图上，以便直观展示该阈值在预测结果中的作用

picture.image

✨ 该文章案例 ✨

picture.image

在上传至交流群的文件中，像往期文章一样，将对案例进行逐步分析，确保读者能够达到最佳的学习效果。内容都经过详细解读，帮助读者深入理解模型的实现过程和数据分析步骤，从而最大化学习成果。

同时，结合提供的免费AI聚合网站进行学习，能够让读者在理论与实践之间实现融会贯通，更加全面地掌握核心概念。

✨ 购买介绍 ✨

本节介绍到此结束，有需要学习数据分析和Python机器学习相关的朋友欢迎到淘宝店铺：Python机器学习AI，或添加作者微信deep_ML联系，购买作者的公众号合集。截至目前为止，合集已包含200多篇文章，购买合集的同时，还将提供免费稳定的AI大模型使用，包括但不限于ChatGPT、Deepseek、Claude等。

更新的内容包含数据、代码、注释和参考资料。作者仅分享案例项目，不提供额外的答疑服务。项目中将提供详细的代码注释和丰富的解读，帮助您理解每个步骤。购买前请咨询，避免不必要的问题。
