本节介绍：基于RF模型的SHAP主效应蜂巢图和交互效应堆叠柱状图分析的可视化形式。数据采用模拟数据，作者根据个人对机器学习的理解进行代码实现与图表输出，细节并不保证与原文一定相同，仅供参考。详细数据和代码、文献将在稍后上传至交流群，付费成员可在交流群中获取下载。需要的朋友可关注公众文末提供的购买方式。购买前请咨询，避免不必要的问题。

✨ 文献信息 ✨

picture.image

根据文献中的可视化图表可知

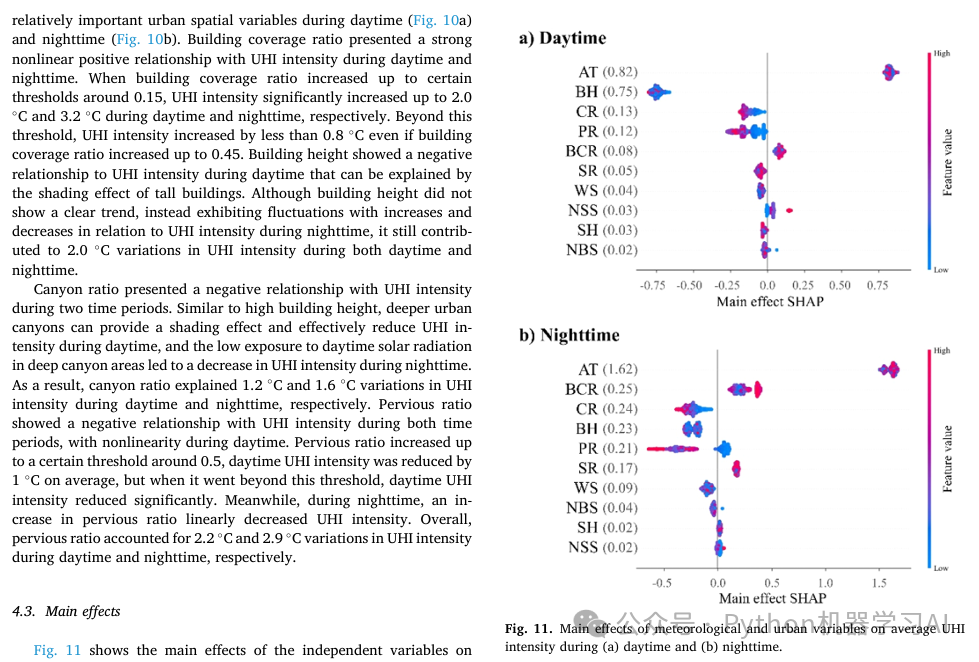

图11：白天和夜间UHI强度的主要效应

图11展示气象和城市变量对UHI强度的主要效应。每个变量的主要效应反映了它们单独对UHI强度的影响，不考虑与其他变量的交互作用。在白天和夜间，气温是影响UHI强度的最重要因素。建筑高度在白天对UHI强度有负面影响，这是由于高楼的遮阳效应。而建筑覆盖率和渗透比率对UHI强度有正向或负向的影响，且这种关系在白天和夜间有所不同。总体来看，白天和夜间的UHI强度受气象和城市变量的不同程度影响，且大多数变量的主要效应在夜间比白天更为显著

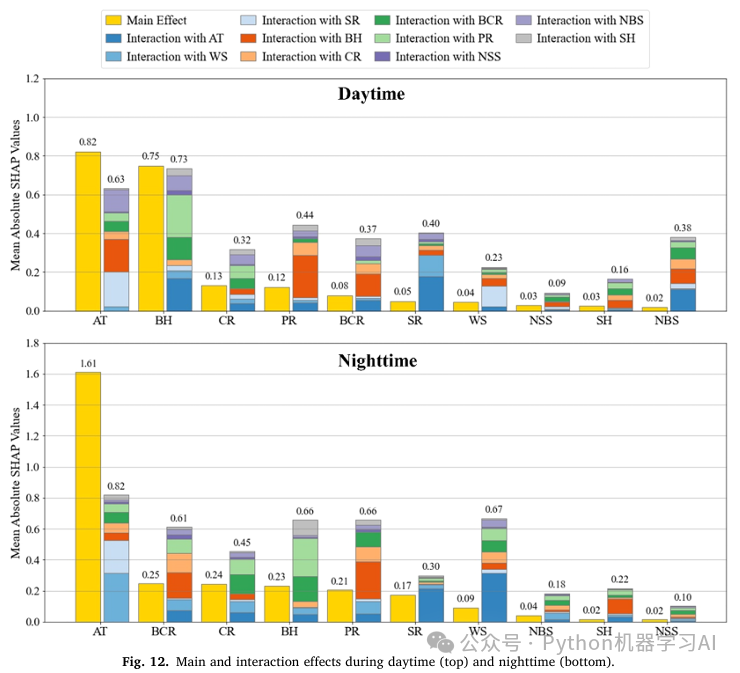

图12：白天和夜间UHI强度的交互效应

图12则展示了变量间的交互效应，特别是第二阶交互效应的总和。交互效应表示两个或更多变量之间的联合影响。通过比较主要效应和交互效应，可以看出，交互效应对UHI强度预测的影响非常显著。在白天，气温和建筑高度的主要效应高于它们的交互效应。而在夜间，气温和建筑覆盖率等城市变量的交互效应更加突出，表明在夜间城市变量之间的相互作用对UHI强度的影响更为复杂。总的来说，气象变量之间、城市变量之间的交互作用更加明显，而气象变量和城市变量之间的交互作用相对较少

这些结果表明，气象和城市变量之间的复杂交互效应在影响城市热岛强度时起着至关重要的作用。因此，制定有效的城市热岛缓解策略时，需要考虑这些变量的非线性关系和交互作用。这里主要强调了特征变量间的主效应和交互效应对UHI强度的影响，而至于该文献中特征变量的总效应复现，可以参考往期文章——期刊复现：基于RF模型的SHAP总效应自定义全局解释与特征散点图优化，当然，这里使用的都是模拟数据，旨在按照该文献的思路进行相关图表的复现

✨ 仿图 ✨

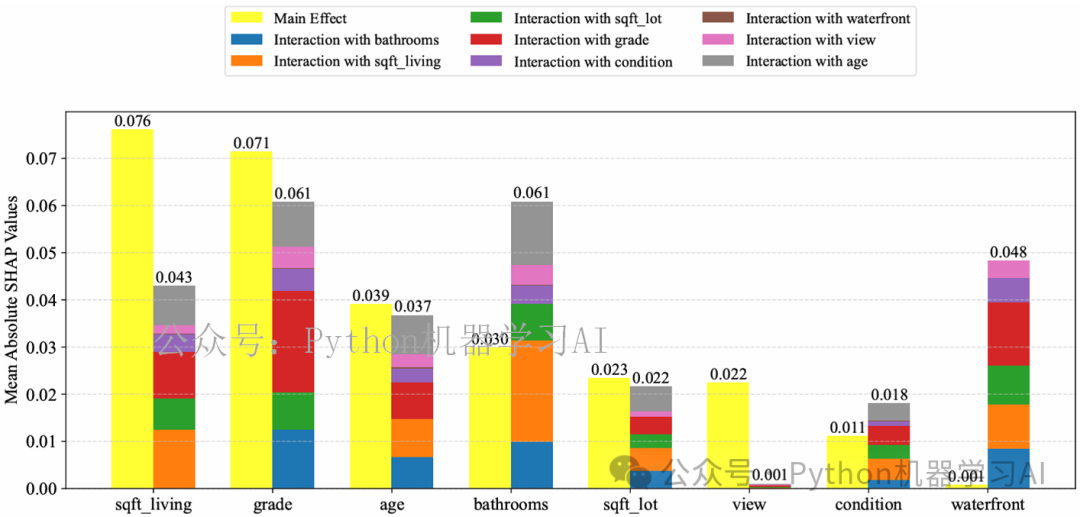

picture.image

✨ 部分代码实现 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")

path = r"seattle_sample_all.xlsx"
df = pd.read_excel(path)
from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['log_price', 'UTM_X', 'UTM_Y'], axis=1)
y = df['log_price']

# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X,  y,  test_size=0.3,  random_state=42)
from sklearn.model_selection import cross_val_score, KFold
from sklearn.ensemble import RandomForestRegressor

# 初始化随机森林回归模型
model = RandomForestRegressor(
    n_estimators=100,  # 使用100棵决策树
    max_depth=None,     # 没有最大深度限制
    bootstrap=True,     # 使用bootstrap样本
    criterion='squared_error',  # 使用均方误差准则
    max_features='sqrt',  # 每棵树评估特征的平方根（'sqrt'）
    random_state=42,    # 设置随机种子，确保结果可复现
    verbose=False
)

# 创建 KFold 交叉验证对象并设置随机种子
kf = KFold(n_splits=10, random_state=42, shuffle=True)
# 使用 10 折交叉验证评估模型表现，评分标准使用 R²（拟合优度）
cv_scores = cross_val_score(model, X_train, y_train, cv=kf, scoring='r2')
import shap
explainer = shap.TreeExplainer(model)
shap_values = explainer.shap_values(X_test)
plt.figure()
shap.summary_plot(shap_values, X_test, feature_names=shap_values_with_mean.columns, plot_type="dot", show=False)
plt.savefig("Total effects.pdf", format='pdf',bbox_inches='tight',dpi=1200)
plt.show()

picture.image

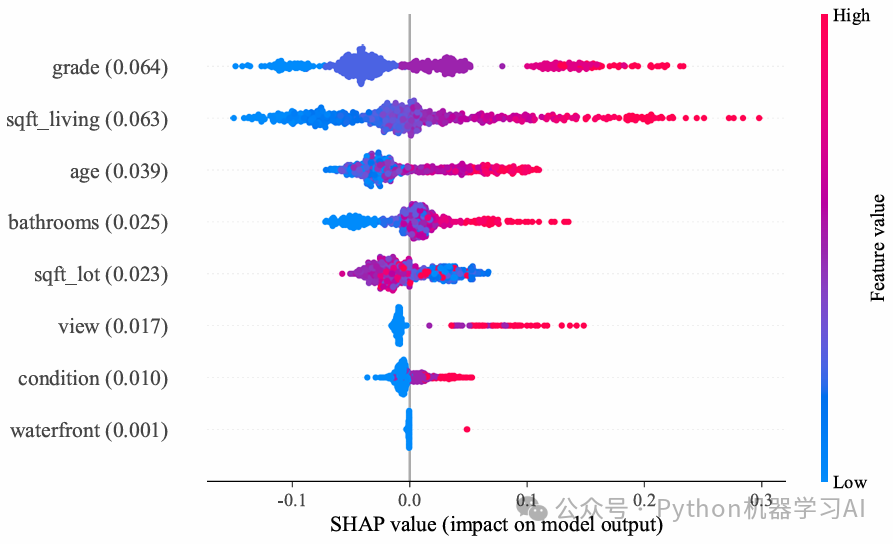

使用随机森林回归模型对数据进行训练，并通过SHAP（Shapley Additive exPlanations）方法计算特征对模型输出的影响，最后生成SHAP值的可视化图表，X轴名称“SHAP value (impact on model output)”表示特征的SHAP值绝对值均值，代表特征对模型的总效应，类似于常见文献中的SHAP值蜂巢图结果

picture.image

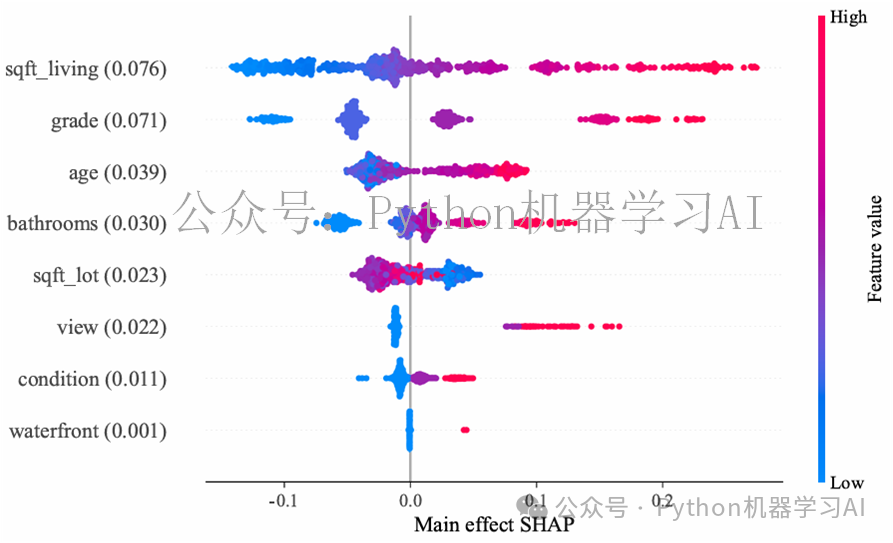

接下来的这种蜂巢图可视化，细心的读者可以注意到X轴名称发生了变化，从"SHAP value (impact on model output)"变为了"Main effect SHAP"，这意味着这张图表示的是SHAP主效应值的影响。主效应值仅表示单个特征对模型输出的影响，不包含特征之间的交互影响，类似于文献中的图11。接下来，根据这种思路复现图12，专注于特征间的交互效应，计算并展示特征间的交互SHAP值，以便深入理解各个变量之间的相互关系和联合影响
