本节介绍: 优化SHAP依赖图通过趋势线与置信区间揭示特征的平均边际效应 ,作者根据个人对机器学习的理解进行代码实现与图表输出,仅供参考。 完整 数据和代码将在稍后上传至交流群,成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。 获取 前请咨询,避免不必要的问题。
✨ 文献信息 ✨

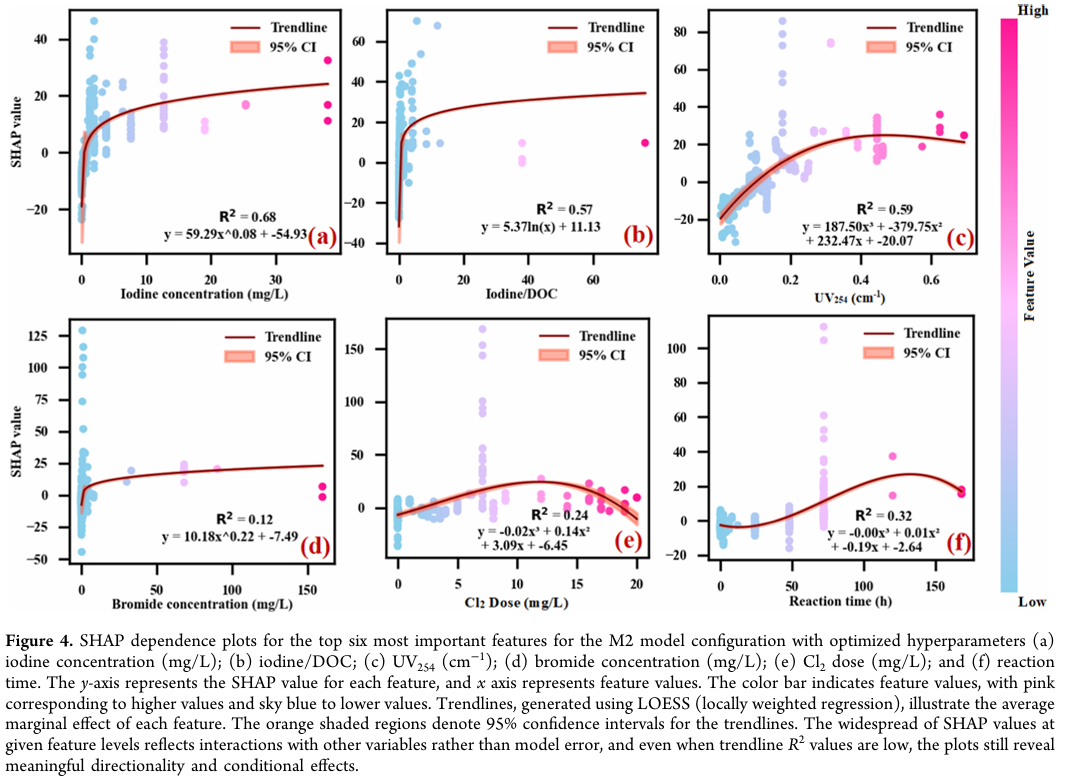

文献种展示了在优化了超参数的M2模型配置下,前六个最重要特征的SHAP依赖图。每个子图(a到f)代表一个特征的SHAP值与其对应特征值的关系。图中的颜色渐变表示特征值的高低,其中高值用粉红色表示,低值用蓝色表示
- 趋势线:每个图中都包含了一条红色曲线,表示通过LOESS(局部加权回归)生成的趋势线,展示了每个特征对模型输出的平均边际效应
- 95%置信区间(CI):趋势线周围的橙色阴影区域表示95%的置信区间,反映了趋势线预测的不确定性
- 特征关系:趋势线展示了随着特征值变化,SHAP值的变化,从而反应特征如何影响模型的预测输出
- R²值:每个子图中都标注了R²值,表示趋势线的拟合优度。R²值的范围从0.12到0.68,当然这个值并不是关注重点
SHAP值在给定特征水平上的广泛分布反映了与其他变量的相互作用,而不是模型误差,即使趋势线R2值很低,图中仍然显示出有意义的方向性和条件效应
接下来的复现中采用 LOWESS 进行曲线拟合,LOWESS(或 LOESS)是一种非参数方法,它的目标是平滑数据并捕捉数据的局部趋势,而不产生像多项式拟合那样的全局拟合公式。它通过对每个数据点的邻域进行局部加权回归来完成平滑,而不输出一个统一的拟合公式,然而,文献中提供了一个具体的拟合公式,作者推测该公式是在拟合曲线的基础上,进一步对其进行了多项式拟合。对于该拟合公式部分,这里暂时不进行实现,因其作用并不明显,主要是通过拟合线了解趋势
✨ 基础代码 ✨
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")
df = pd.read_csv('2025-6-25公众号Python机器学习AI.csv')
from sklearn.model_selection import train_test_split
# 划分特征和目标变量
X = df.drop(['target'], axis=1)
y = df['target']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
X,
y,
test_size=0.3,
random_state=42,
stratify=df['target']
)
from sklearn.model_selection import GridSearchCV, KFold
import xgboost as xgb
# 定义XGBoost模型
xgb_model = xgb.XGBClassifier(random_state=42)
# 定义超参数网格
param_grid = {
'max_depth': [3, 6, 9], # 树的最大深度
'learning_rate': [0.01, 0.1, 0.2], # 学习率
'n_estimators': [100, 200], # 弱学习器(树)的数量
'subsample': [0.8, 1.0], # 数据子样本比率
'colsample_bytree': [0.8, 1.0], # 每棵树的特征子样本比率
}
# 使用KFold进行k折交叉验证
kf = KFold(n_splits=5, shuffle=True, random_state=42)
# 使用GridSearchCV进行超参数调优
grid_search = GridSearchCV(
estimator=xgb_model,
param_grid=param_grid,
scoring='roc_auc', # 使用AUC评估模型
cv=kf, # K折交叉验证
verbose=1, # 输出进度
n_jobs=-1 # 使用所有可用的CPU核心
)
# 训练模型
grid_search.fit(X_train, y_train)
# 使用最佳模型进行预测
best_model = grid_search.best_estimator_
import shap
explainer = shap.TreeExplainer(best_model)
shap_values = explainer.shap_values(X_test)

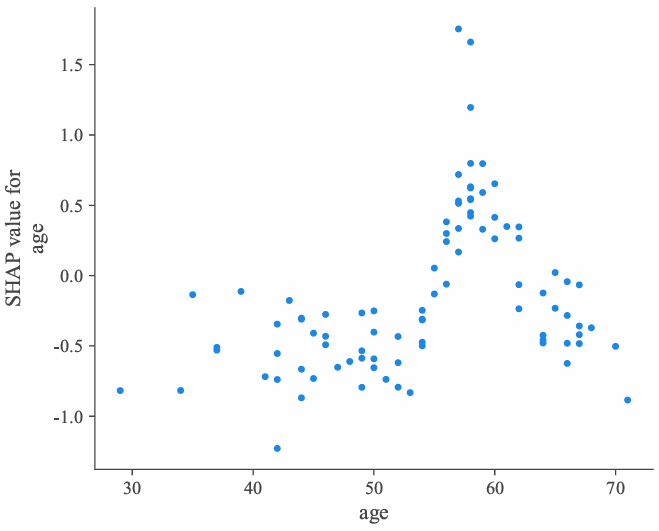

使用XGBoost模型和网格搜索进行超参数调优,计算SHAP值,这里的SHAP依赖图是通过调用shap.TreeExplainer函数生成的,而不包括和文献一致原始数值的颜色映射、置信区间或趋势拟合线等

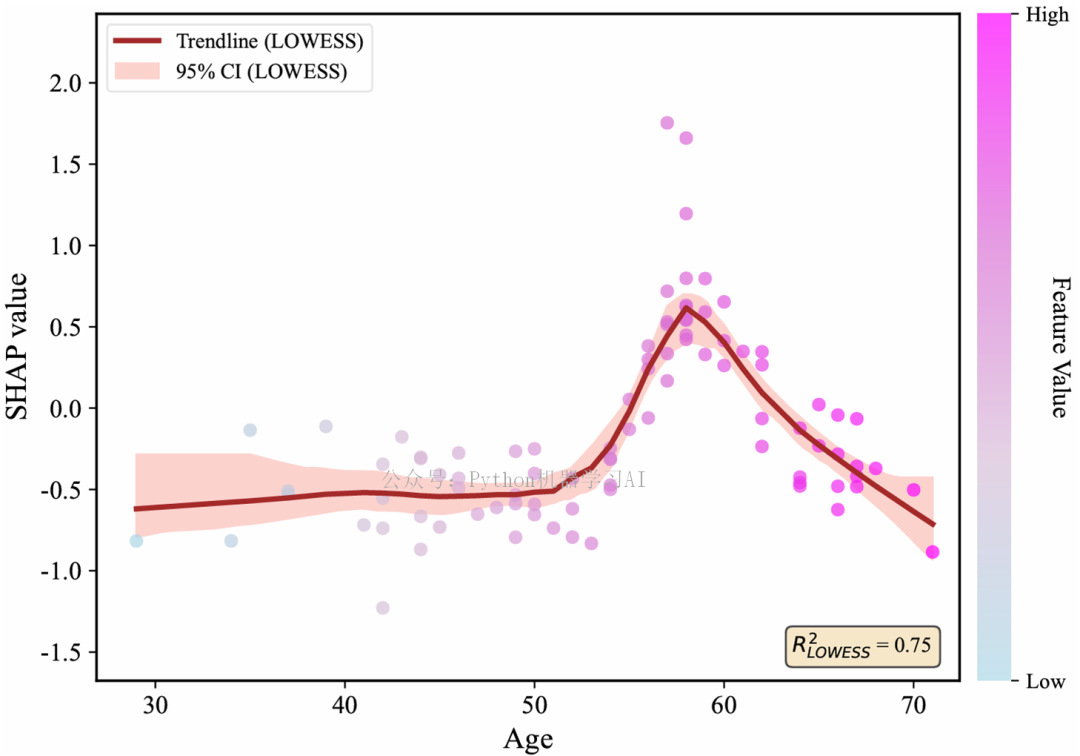

基于shap.TreeExplainer 绘制的SHAP值可视化,进一步添加LOWESS拟合趋势线、95%置信区间、特征值的颜色映射,以及R²值,从而丰富图表的可视化信息,达到和文献一样的配图效果

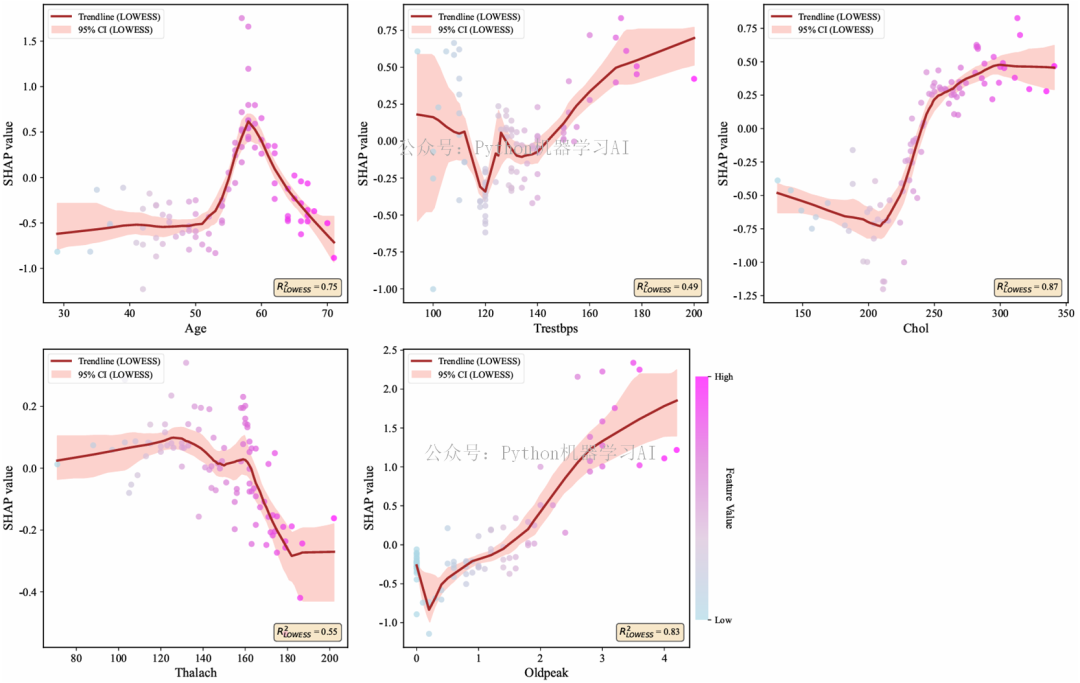

最后定义一个函数plot_lowess_with_ci,用于在给定的SHAP值和特征数据上绘制LOWESS(局部加权回归平滑)趋势线,同时绘制95%置信区间(CI)和其他可视化元素。它将特征与 SHAP 值之间的关系进行可视化,并通过不同的图表展示每个特征的SHAP值分布,在同一画布上
细心的读者可以发现,这里主要针对连续性数据进行可视化,因为分类数据本身不适合采用回归形式来添加拟合线。对于分类数据,更推荐使用其他形式的可视化方法,可以参考往期文献——期刊复现:连续数据与分类数据共存的SHAP可视化散点图与箱形图组合形式,来展示每个类别的 SHAP 值分布
当然,公众号中还有更多 SHAP 运用技巧,您可以通过历史文章进行检索和阅读,关注公众号,点击“发信息”>“历史文章”即可搜索公众号所有文章信息
✨ 该文章案例 ✨

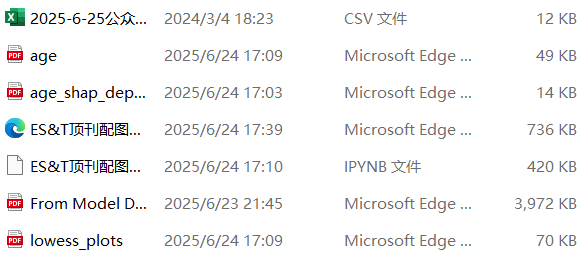

在上传至交流群的文件中,像往期文章一样,将对案例进行逐步分析,确保读者能够达到最佳的学习效果。内容都经过详细解读,帮助读者深入理解模型的实现过程和数据分析步骤,从而最大化学习成果。
