AI数据中心和光通信的PIC集成光子路线图

大数据容器机器学习

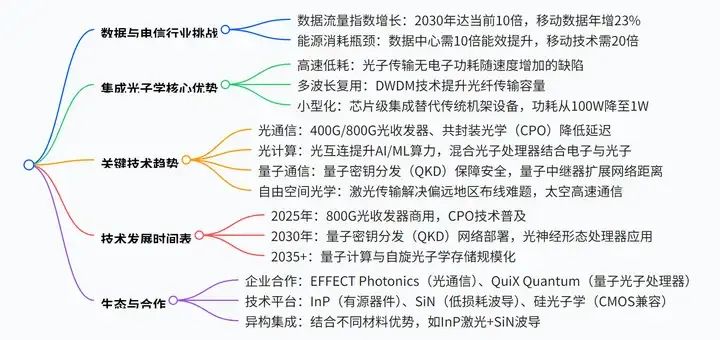

全球数据流量呈指数级增长(预计 2030 年数据消费达当前 10 倍),数据中心和通信网络的能源消耗成为瓶颈,集成光子学(PICs)通过光子传输信息,具备高速、低功耗、高带宽优势,可解决电子芯片能效瓶颈。路线图聚焦光通信、光计算、量子通信等五大领域,提出 2025 年实现 800G 光收发器、2030 年推进量子密钥分发(QKD)网络等阶段性目标,并强调异构集成技术(如 InP 与 SiN 平台结合)和生态合作(如与 EFFECT Photonics、QuiX Quantum 等企业合作)对产业发展的关键作用,旨在构建可持续的数字化基础设施。

picture.image

一、行业挑战:数据爆炸与能效瓶颈

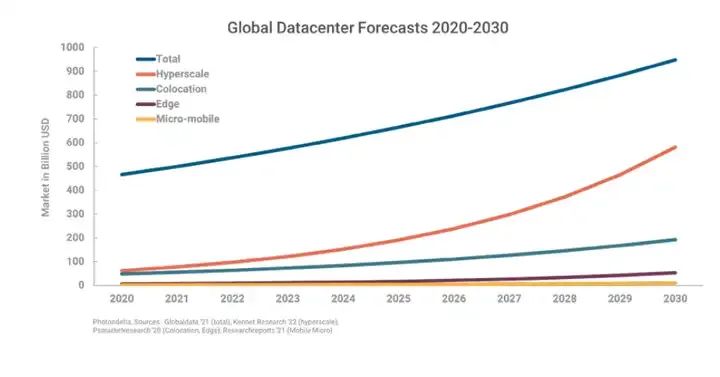

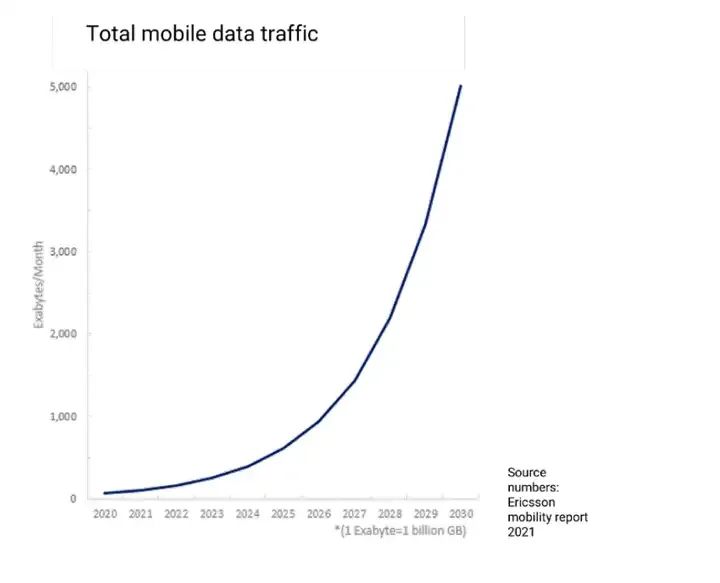

数据流量指数级增长:2030 年全球数据消费将达当前10 倍,移动数据流量年增23%,物联网设备连接数达人均 2 台。数据中心投资 2030 年预计达9000 亿美元,5G 基站数量 2030 年超1.8 亿个,但传统电子芯片能效接近极限(晶体管缩放趋势终结)。

picture.image

能源消耗危机:数据中心需10 倍能效提升,移动网络需20 倍能效提升以应对需求,欧盟研究显示边缘计算可降低30%能耗。

picture.image

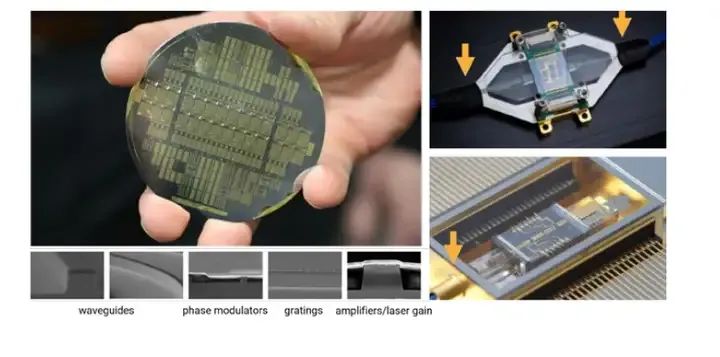

二、集成光子学的核心优势

| 优势 | 电子芯片 | 集成光子学(PICs) | | --- | --- | --- | | 数据传输 | 速度提升伴随功耗指数增长 | 光子传输功耗恒定,支持多波长复用(DWDM) | | 带宽 | 受电子信号干扰限制 | 单光纤可承载超 100 个波长,容量提升 100 倍 | | 体积与成本 | 机架式设备,功耗 100W 级 | 芯片级集成,功耗降至 1W 级,成本降低 50% | | 异构集成 | 单一材料体系 | 结合 InP(有源器件)、SiN(低损耗)、硅光子学(CMOS 兼容) |

picture.image

通过光子传输替代电子信号,避免电子随速度增加的功耗指数增长;利用 DWDM 技术在单光纤传输多波长数据,提升容量的同时保持功耗恒定;共封装光学(CPO)将光子芯片与电子开关集成,缩短电信号路径,降低延迟与能耗 30% 以上

picture.image

三、关键技术方向与应用

光通信:当前核心应用

光收发器:从 100G 升级至 800G,PICs 替代离散器件,体积缩小 70%,带宽提升 8 倍。

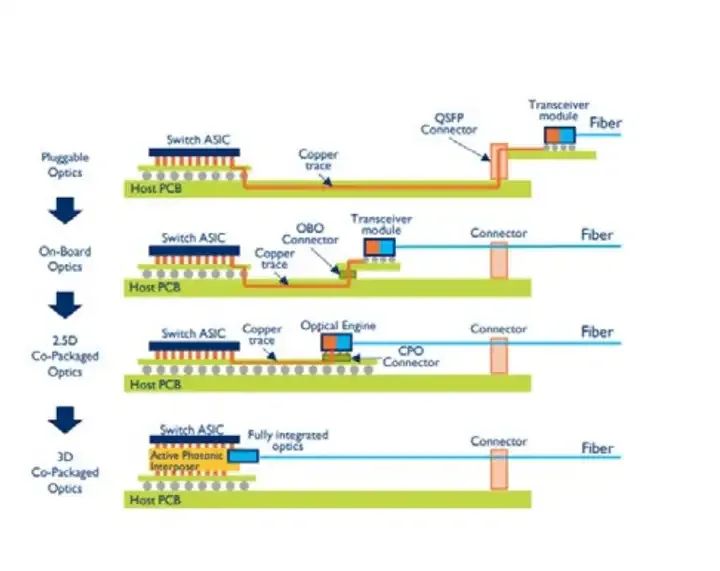

共封装光学(CPO):将光子芯片与电子开关集成,延迟降低 50%,能效提升 30%,2025 年商用。

picture.image

光计算:未来算力突破

picture.image

光互连:服务器内光信号替代电信号,并行处理能力提升 10 倍,支持 AI/ML 高带宽需求。

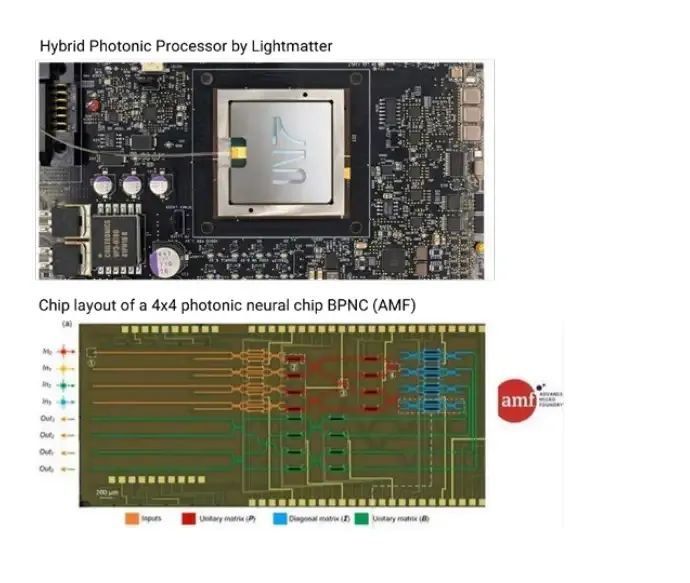

混合光子处理器:电子逻辑 + 光子计算,能效比电子芯片高 100 倍,IBM 已开发 54 亿晶体管神经形态芯片。

量子通信:安全基石

picture.image

量子密钥分发(QKD):利用光子量子态加密,商用点到点网络已部署,2030 年扩展至城域网。

量子中继器:通过 SiN 平台异构集成,延长量子信号传输距离至 1000 公里,2035 年原型测试。

picture.image

自由空间光学:场景补充

地面应用:5 公里内实现 100G 激光传输,解决山区、临时场景布线难题。

太空通信:卫星间激光组网,速度达 Tbps 级,延迟低于 1 毫秒。

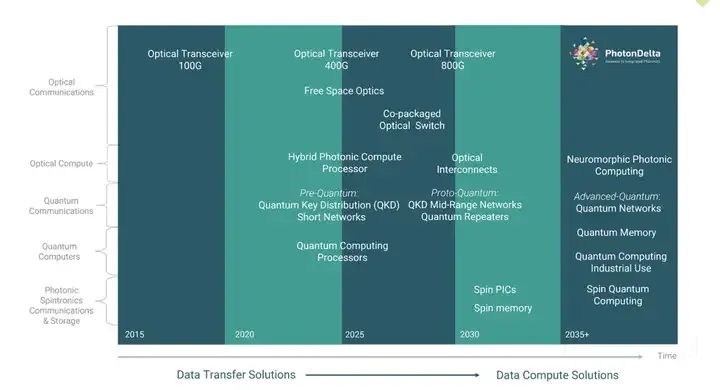

四、技术发展时间表

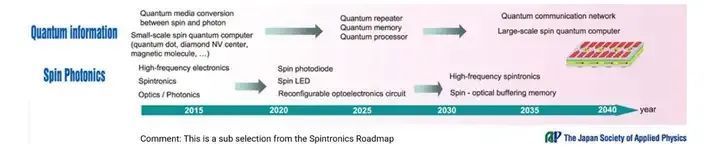

| 领域 | 2025 年 | 2030 年 | 2035 + 年 | | --- | --- | --- | --- | | 光通信 | 800G 光收发器商用 | 光子开关大规模部署 | 全光数据中心落地 | | 量子通信 | 短距离 QKD 网络商用 | 中距离量子中继器部署 | 量子互联网初步成型 | | 光计算 | 光互连服务器商用 | 混合光子处理器商用 | 光神经形态计算机普及 | | 自旋光子学 | 实验室原型验证 | 低功耗存储芯片试点 | 光磁直接转换技术成熟 |

picture.image

五、生态合作与技术平台

核心企业:

EFFECT Photonics:提供 400G/800G 光收发器,服务数据中心与电信网络。

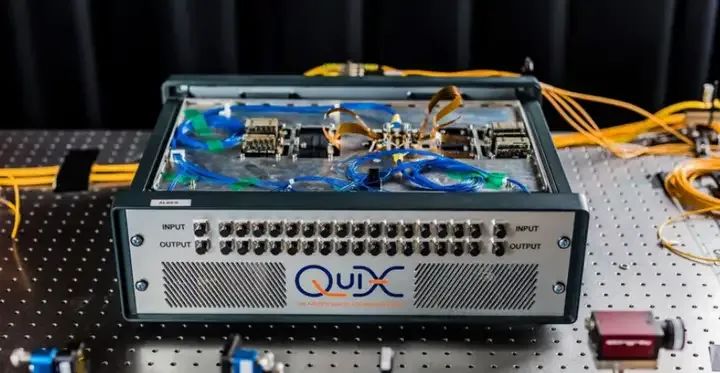

QuiX Quantum:开发 20×20 模式量子光子处理器,量子计算原型机领先。

技术平台:

InP:集成激光、探测器等有源器件,用于高速通信。

SiN:低损耗波导(损耗 < 0.1dB/cm),支持长距离传输与量子光子学。

硅光子学:兼容 CMOS 工艺,成本低,适合大规模生产无源器件。

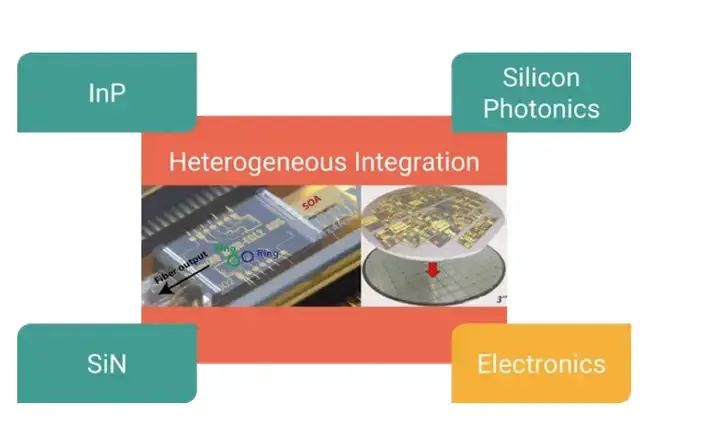

异构集成:InP 芯片(有源)与 SiN 芯片(无源)键合,实现单芯片多功能集成,如激光 + 调制器 + 波导。

InP:含镓、铟等化合物半导体,可集成激光、探测器等有源器件,用于高速光通信发射 / 接收端(如 800G 光收发器)。

SiN:低损耗(<0.1dB/cm)、宽波长范围(1200-1650nm),适合长距离传输与量子光子学(如量子纠缠光源)。

硅光子学:兼容 CMOS 工艺,成本低、量产性强,用于无源器件(如波导、耦合器)和中低速通信(如数据中心短距离互连)。

picture.image
