一区IF6.2期刊复现②:最优模型LightGBM组图SHAP揭示关键特征影响力机制

机器学习大数据数据库

picture.image

✨ 欢迎关注 ✨

本节介绍: LightGBM特征重要性及部分依赖分析进行模型解读 ,作者根据个人对机器学习的理解进行代码实现与图表输出,仅供参考。 完整 数据和代码将在稍后上传至交流群,成员可在交流群中获取下载。需要的朋友可关注公众文末提供的获取方式。 获取 前请咨询,避免不必要的问题。

✨ 文献信息 ✨

picture.image

在前文中——一区IF6.2期刊复现①:LightGBM特征重要性及部分依赖分析进行模型解读,已经详细解读了通过多模型比较后,LightGBM被选定为最优模型,并对其进行了 LightGBM模型 特征重要性分析和部分依赖分析。接下来的部分将进一步深入分析LightGBM模型的SHAP结果,以全面理解各特征对糖尿病(DM)风险预测的贡献

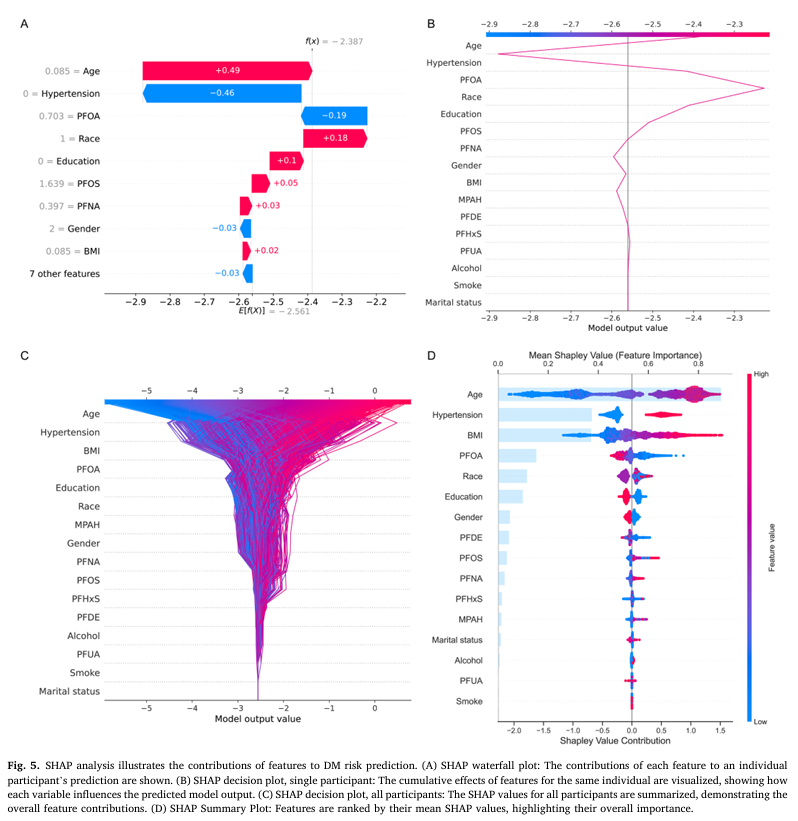

SHAP 分析说明特征对DM风险预测的贡献。(A)SHAP瀑布图:显示每个特征对单个参与者预测的贡献。(B)SHAP决策图,单个参与者:可视化同一个体特征的累积效应,显示了每个变量如何影响预测的模型输出。(C)所有参与者的SHAP决策图:总结了所有参与者的 SHAP 值,展示了整体特征贡献。(D)SHAP汇总图:特征按其平均SHAP值进行排序,突出其整体重要性

picture.image

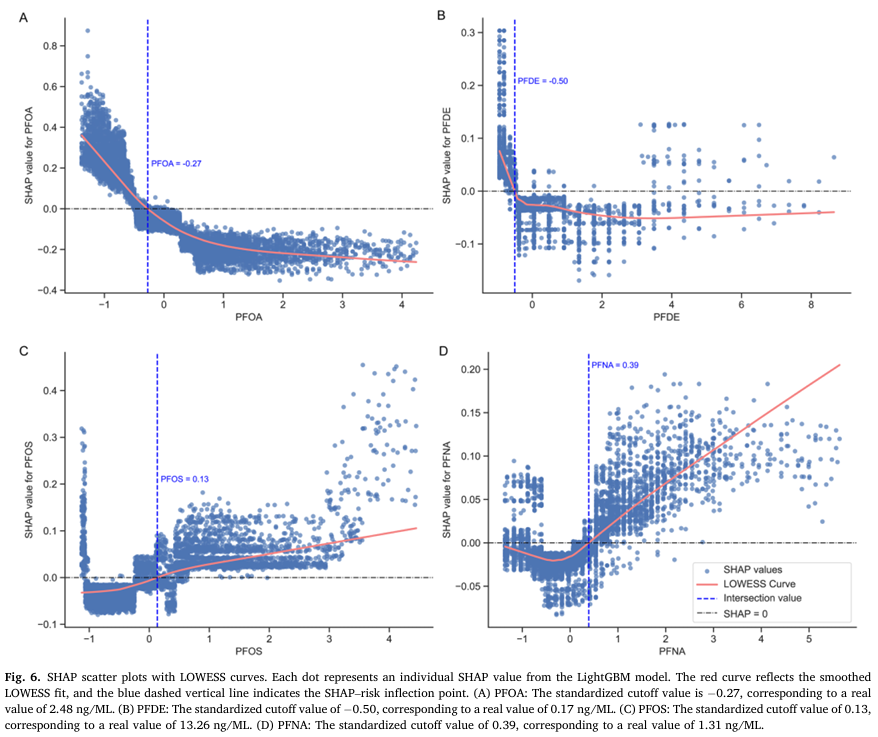

具有LOWESS曲线的SHAP散点图。每个点代表LightGBM模型中的单个SHAP值。红色曲线反映平滑的LOWESS拟合,蓝色垂直虚线表示SHAP风险拐点。(A)PFOA:临界值为-0.27,对应于2.48ng/ML 的实际值。(B)PFDE:临界值为-0.50,对应于0.17ng/ML的实际值。(C)PFOS:临界值为0.13,对应于13.26ng/ML的实际值。 (D)PFNA:临界值为0.39,对应于 1.31 ng/ML 的实际值

✨ 基础代码 ✨


import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
import warnings
# 忽略所有警告
warnings.filterwarnings("ignore")
df = pd.read_excel('2025-7-2-公众号Python机器学习AI.xlsx')
from sklearn.model_selection import train_test_split

# 划分特征和目标变量
X = df.drop(['Outcome'], axis=1)
y = df['Outcome']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
    X,
    y,
    test_size=0.3,
    random_state=42,
    stratify=df['Outcome']
)
from lightgbm import LGBMClassifier
from sklearn.model_selection import GridSearchCV
# 初始化 LightGBM 分类模型
model_lgbm = LGBMClassifier(random_state=42, verbose= -1)

# 定义参数网格
param_grid_lgbm = {
    'n_estimators': [50, 100, 200],       # 树的数量
    'learning_rate': [0.01, 0.1, 0.2],   # 学习率
    'max_depth': [-1, 10, 20],           # 最大深度
    'num_leaves': [31, 50, 100],         # 叶节点数
    'min_child_samples': [10, 20, 30]    # 最小叶节点样本数
}

# 使用 GridSearchCV 进行网格搜索和 k 折交叉验证
grid_search_lgbm = GridSearchCV(
    estimator=model_lgbm,
    param_grid=param_grid_lgbm,
    scoring='neg_log_loss',  # 评价指标为负对数损失
    cv=5,                    # 5 折交叉验证
    n_jobs=-1,               # 并行计算
    verbose=1                # 输出详细进度信息
)

# 训练模型
grid_search_lgbm.fit(X_train, y_train)

# 使用最优参数训练模型
best_model_lgbm = grid_search_lgbm.best_estimator_

使用LightGBM模型,通过网格搜索和5折交叉验证来优化超参数,在模拟数据集上训练出一个最优的分类模型,以预测目标变量(Outcome),详细的模型解读还有模型性能评价指标输出等参考上一期文章——一区IF6.2期刊复现①:LightGBM特征重要性及部分依赖分析进行模型解读,因为是针对同一个项目数据模型参数随机种子一致,这里主要是为了SHAP实现训练模型


import shap
explainer = shap.TreeExplainer(best_model_lgbm)
shap_values = explainer.shap_values(X_test)
# 计算shap值为Explanation格式
shap_values_Explanation = explainer(X_test)
plt.figure(figsize=(10, 5), dpi=1200)
shap.plots.waterfall(shap_values_Explanation[0], show=False, max_display=8)
plt.tight_layout()
plt.savefig("waterfall.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

picture.image

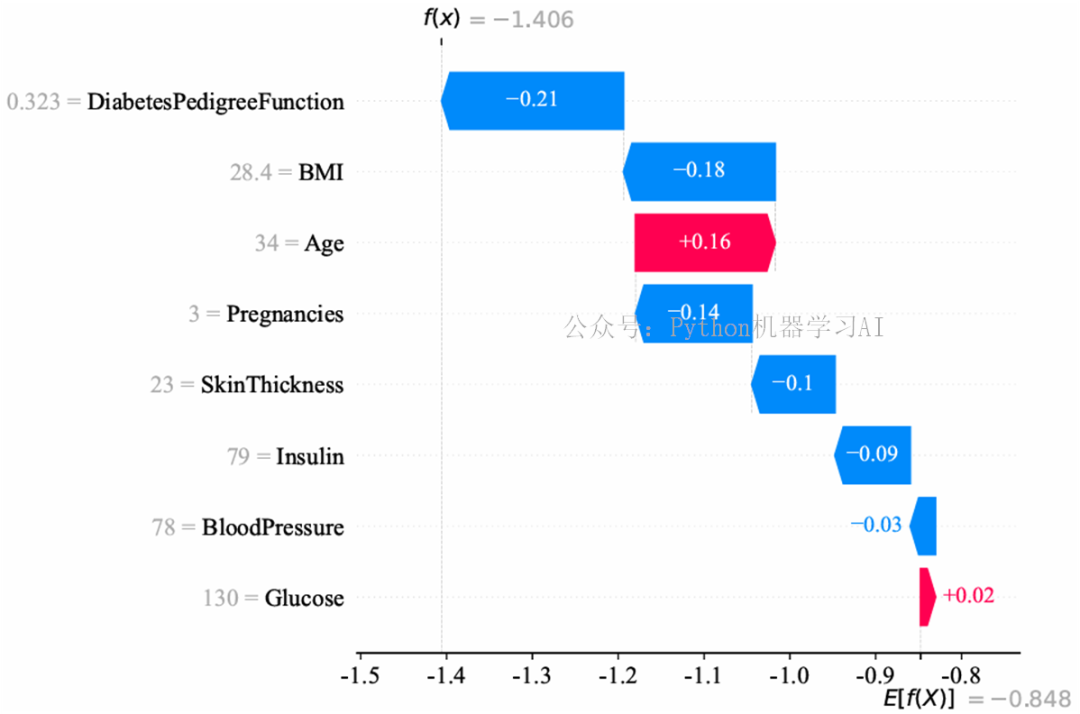

使用SHAP库计算模型在测试集上的shap值,这里提供了两种格式,并可视化LightGBM模型在测试集第一个样本上的特征贡献,也就是文献中的图(A)SHAP瀑布图:显示每个特征对单个参与者预测的贡献


# 绘制 SHAP 决策图
plt.figure(figsize=(10, 5), dpi=1200)
shap.decision_plot(explainer.expected_value, shap_values[0], X_test.iloc[0], show=False, link='logit')
plt.savefig("decision_plot.pdf", format='pdf', bbox_inches='tight')
plt.tight_layout()
plt.show()

picture.image

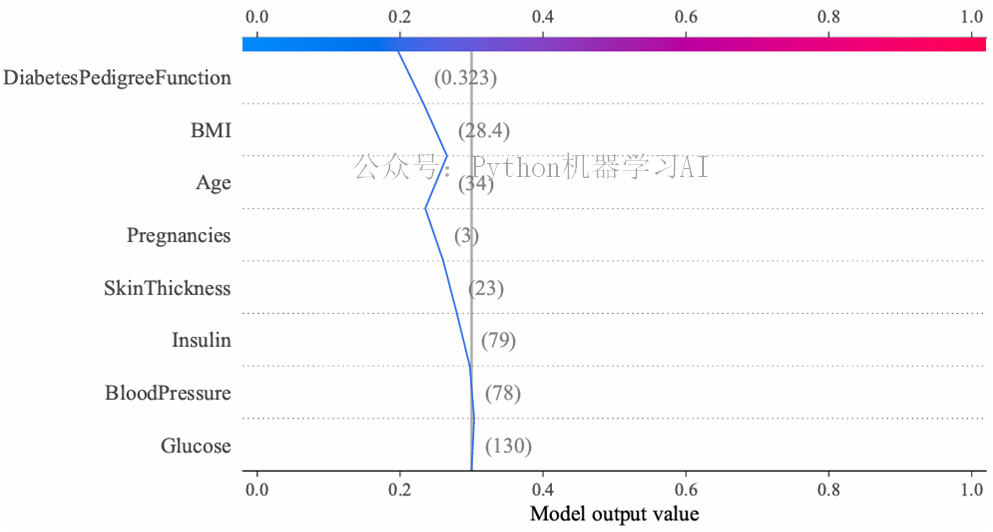

接下来绘制试集第一个样本上的SHAP决策图,也就是文献中的图(B) SHAP决策图,单个参与者:可视化同一个体特征的累积效应,显示了每个变量如何影响预测的模型输出


# 绘制 SHAP 决策图
plt.figure(figsize=(10, 5), dpi=1200)
shap.decision_plot(explainer.expected_value, shap_values, X_test.columns, show=False)
plt.tight_layout()
plt.savefig("decision_plot_all.pdf", format='pdf', bbox_inches='tight', dpi=1200)
plt.show()

picture.image

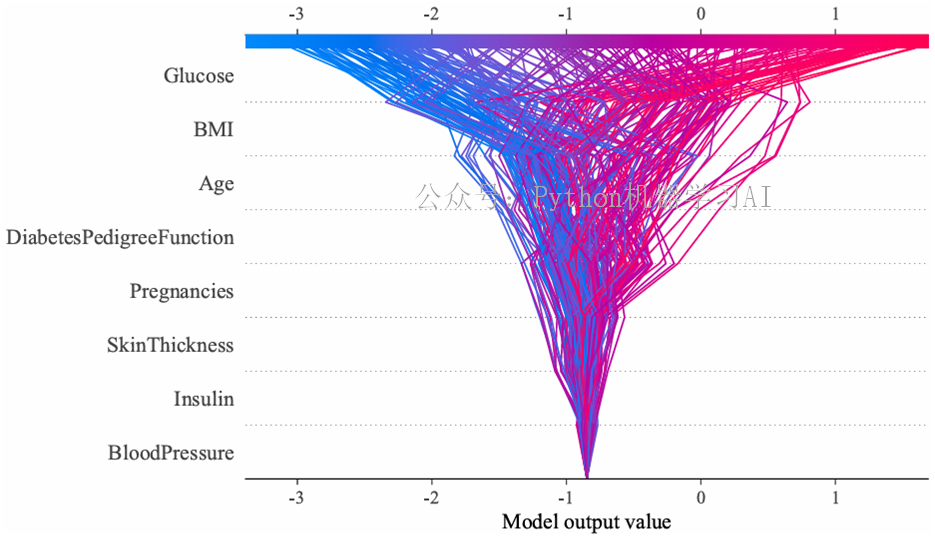

这里绘制测试集所有样本上的SHAP决策图,也就是文献中的图(C) 所有参与者的SHAP决策图:总结了所有参与者的 SHAP 值,展示了整体特征贡献

picture.image

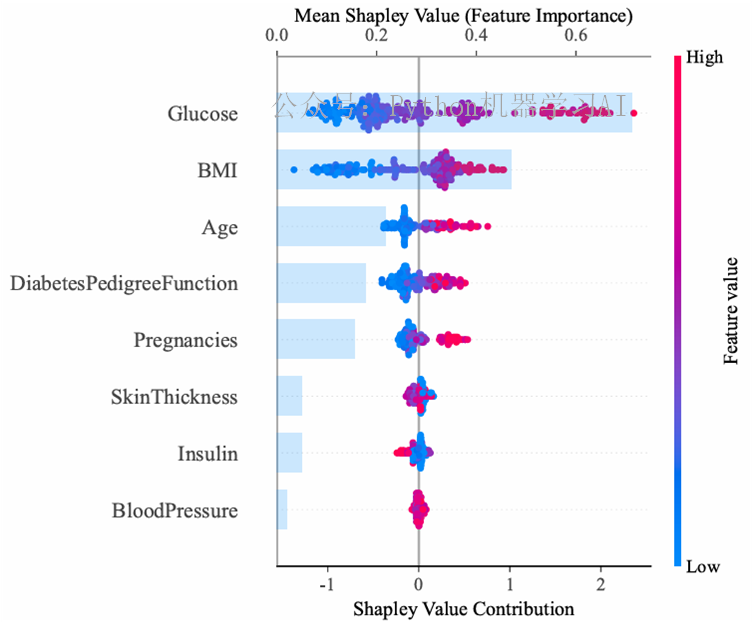

最后绘制文献中的图(D)SHAP汇总图:特征按其平均SHAP值进行排序,突出其整体重要性

picture.image

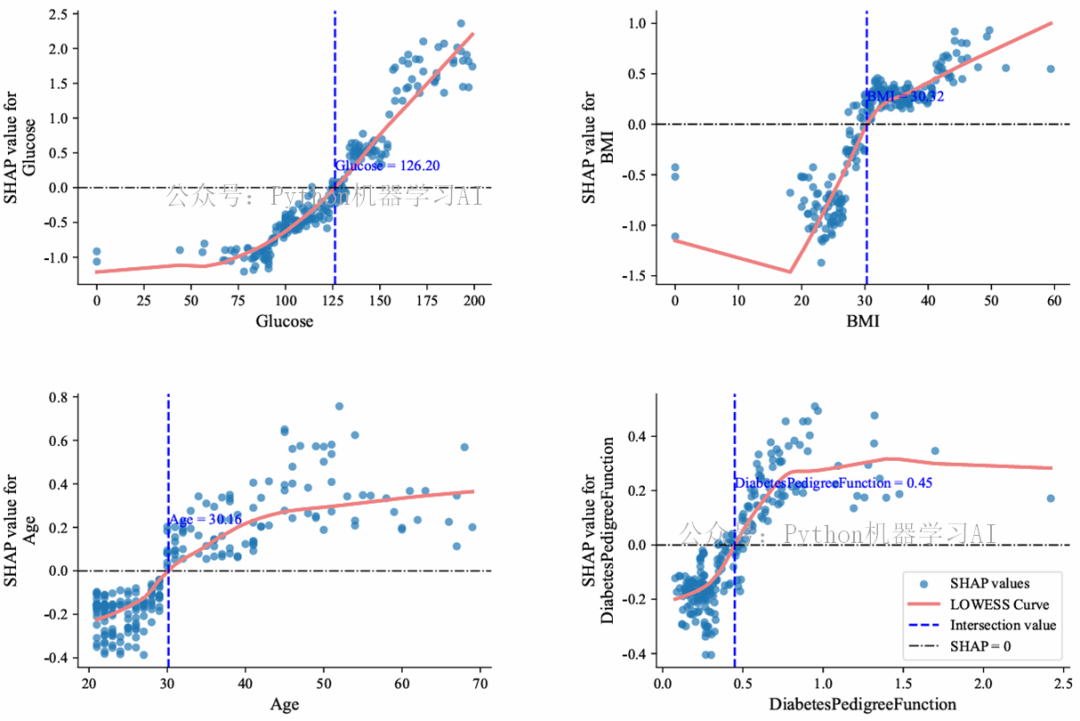

最终通过LOWESS曲线分析揭示SHAP特征贡献排名前四的特征(当然这里最好根据实际的研究方向确定那些特征)与结局是否患病风险之间的非线性关系,以及它们的实际临界值

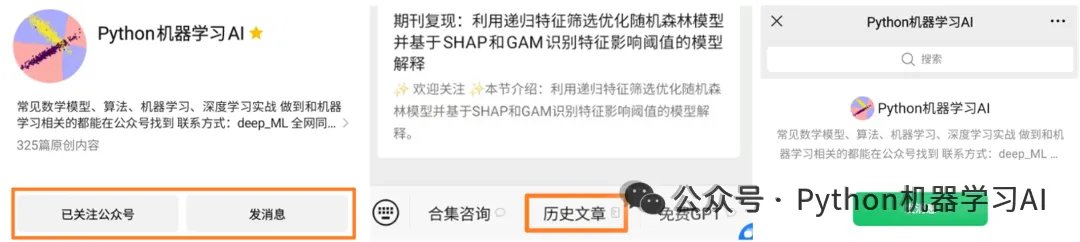

当然,公众号中还有更多机器学习期刊实战技巧,您可以通过历史文章进行检索和阅读,关注公众号,点击“发信息”>“历史文章”即可搜索公众号所有文章信息

picture.image

✨ 该文章案例 ✨

picture.image

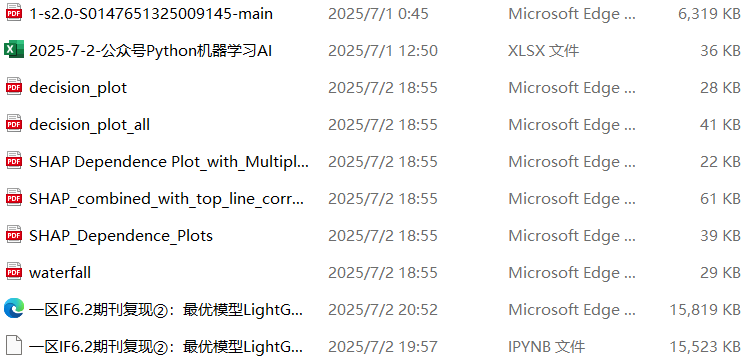

在上传至交流群的文件中,像往期文章一样,将对案例进行逐步分析,确保读者能够达到最佳的学习效果。内容都经过详细解读,帮助读者深入理解模型的实现过程和数据分析步骤,从而最大化学习成果。

同时,结合提供的免费AI聚合网站进行学习,能够让读者在理论与实践之间实现融会贯通,更加全面地掌握核心概念。

✨ 介绍 ✨

本节介绍到此结束,有需要学习数据分析和Python机器学习相关的朋友欢迎到淘宝店铺:Python机器学习AI,或添加作者微信deep_ML联系,获取作者的公众号合集。截至目前为止,合集已包含近300多篇文章,购买合集的同时,还将提供免费稳定的AI大模型使用。

更新的内容包含数据、代码、注释和参考资料。 作者仅分享案例项目,不提供额外的答疑服务。项目中将提供详细的代码注释和丰富的解读,帮助您理解每个步骤 。 获取 前请咨询,避免不必要的问题。
