零、前言

picture.image

近年来,随着大模型的发展,AI 在各行各业的应用日益广泛,尤其在系统设计与可视化建模方面展现出了强大的潜力。从以往复杂、繁琐的手动画图过程,到如今“一句话生成图”的智能方式,AI 为技术人员和产品设计师带来了前所未有的便捷。

全网众多技术大佬开始教授如何使用 AI 大模型绘制系统设计图、流程图、序列图、ER 图、类图等。不过,在这些教学中我们发现了一个普遍的问题:

画图容易,微调难。

生成图仅需几秒,但要想精准微调这些图形,可能需要几十分钟甚至更久。许多教程在这方面避而不谈,令初学者望而却步。这到底是技术壁垒还是有意“藏私”?实际上,很多教学者也在摸索阶段,尚未掌握微调的最佳方式。

不过,好消息来了——虚竹哥通过反复测试与研究,开发出了一套完整的、可高效微调的图形生成方案。该方案基于当今最强的编程大模型之一 Claude 3.7,通过生成标准的 Mermaid 语法代码,在可视化平台 ProcessOn 上实现精美图形的快速绘制与微调。

本篇文章将从基础讲起,手把手教你如何操作 Claude 3.7 和 Mermaid 语言,通过 ProcessOn 平台快速绘制各类图形。我们不仅追求“生成图”,更强调“微调能力”,真正实现可控、可修改、可拓展的智能绘图系统。

Lethehong的系统已经集成了 Claude 3.7 , 今天跟Lethehong一起来学习这个大模型,学习画图。

一、操作指南

AI大模型操作指导

AI大模型 国内直接访问地址:https://lethehong.xiaoxuzhu.cn/![picture.image](https://p3-volc-community-sign.byteimg.com/tos-cn-i-tlddhu82om/47d01029aa054e8aba3a142e39ff6274~tplv-tlddhu82om-image.image?=&rk3s=8031ce6d&x-expires=1754233049&x-signature=iMtWWjNqVGRFE6D7gHjVfxcaazI%3D)

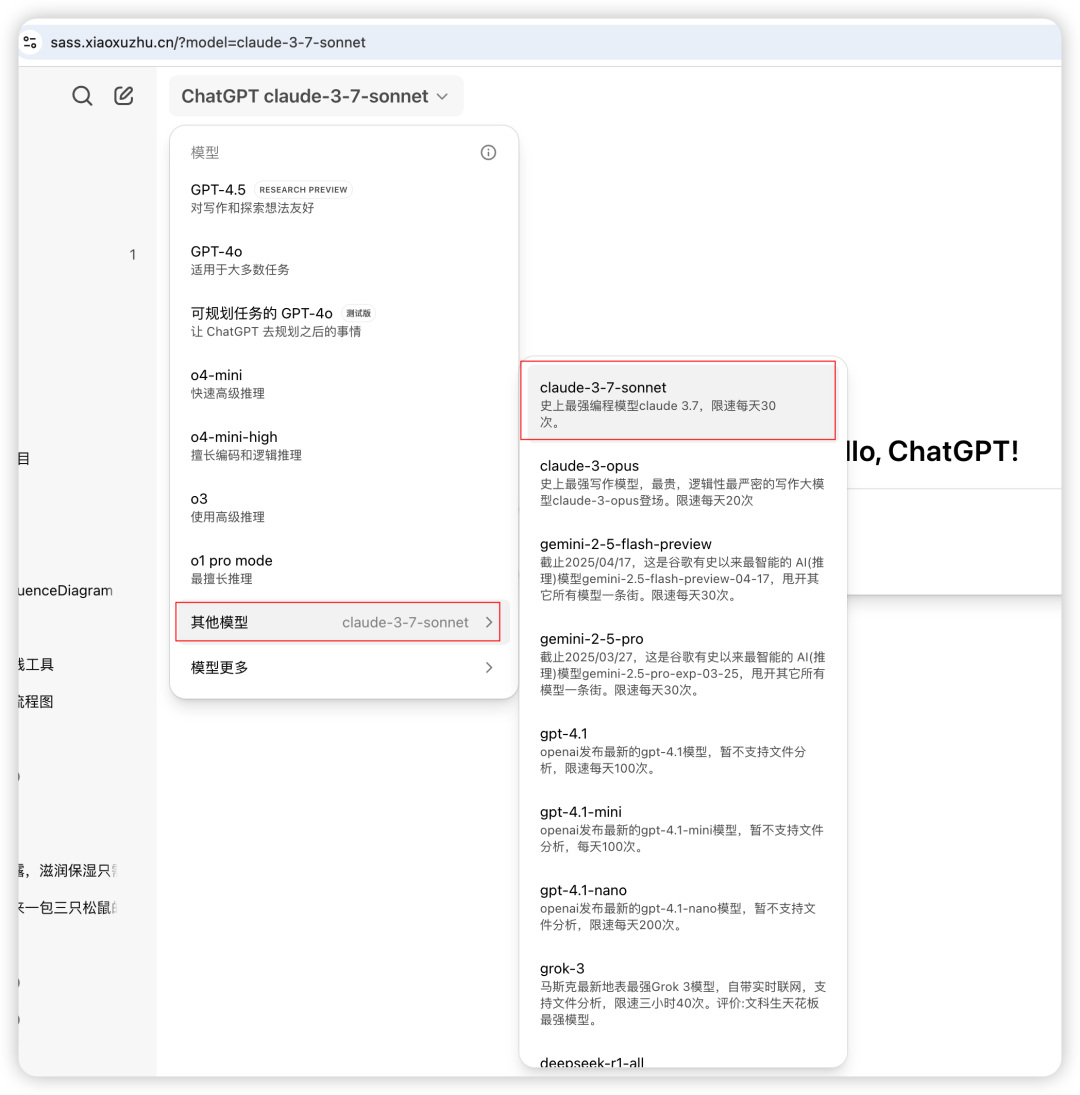

输入购买或获取的授权码 登录系统选择 Claude 3.7 模型,进入对话界面

输入指令,如:“画一个电商订单流程图,使用 Mermaid 语法输出”

picture.image

processon操作指导

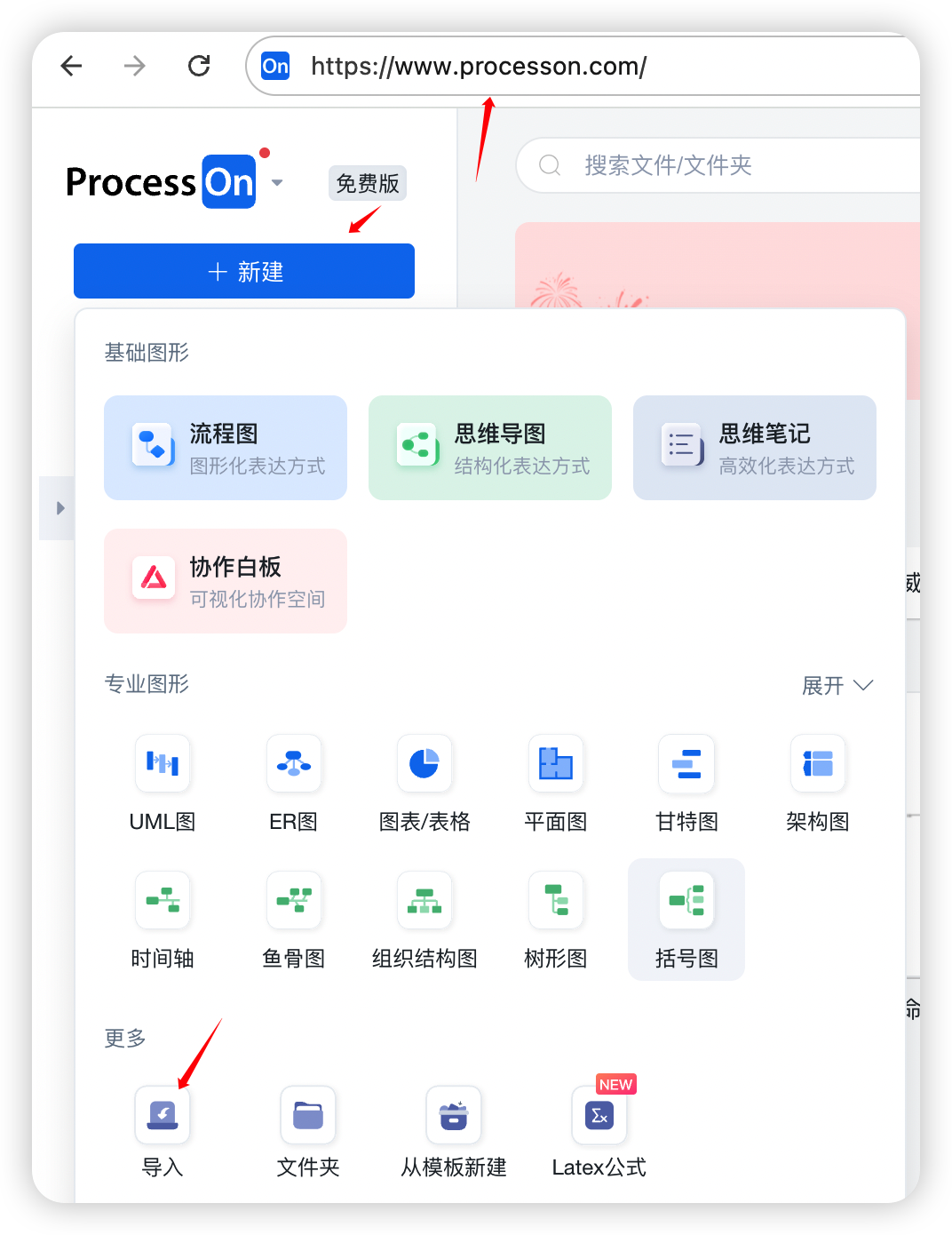

登录(https://www.processon.com/)

登录个人账号 picture.image

创建新图,选择“Mermaid”图表类型

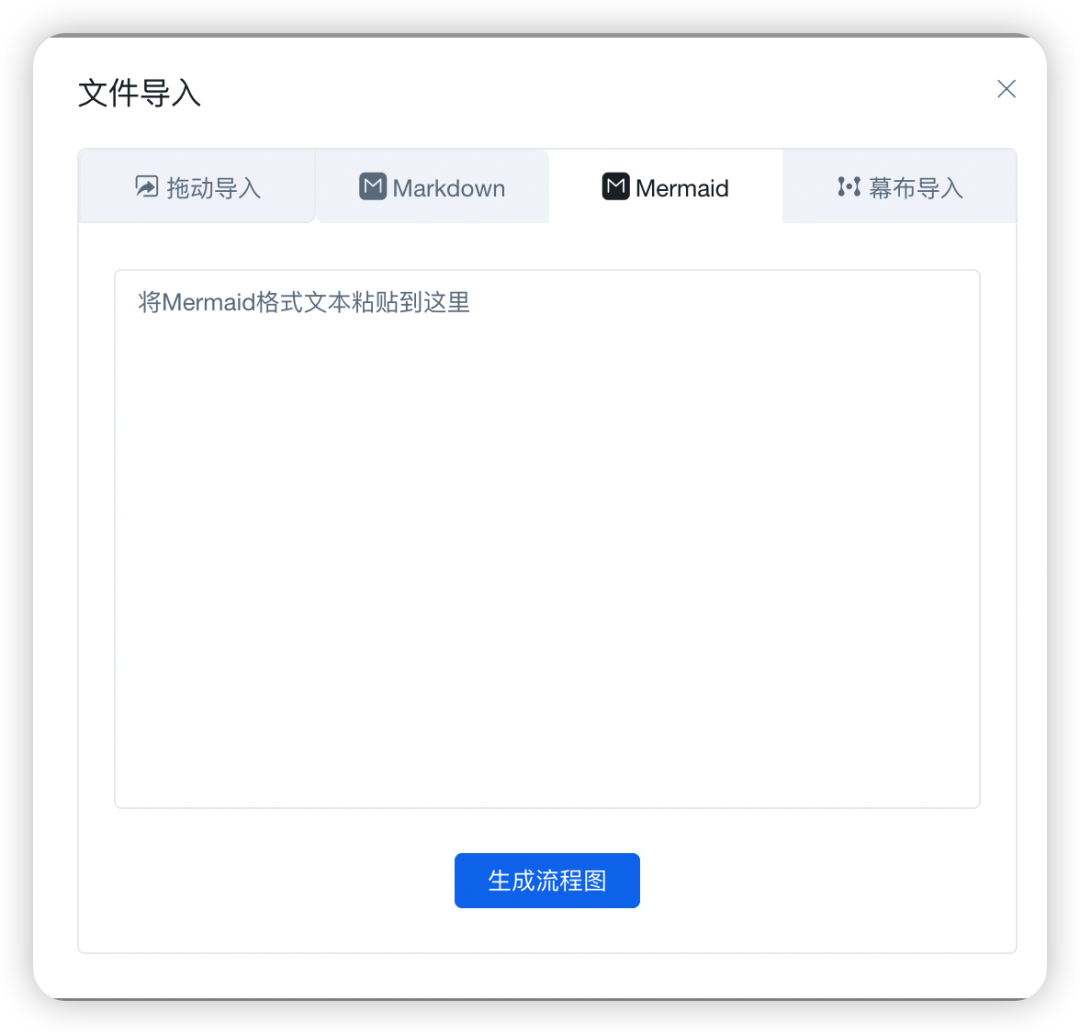

粘贴 Claude 生成的 Mermaid 代码 picture.image

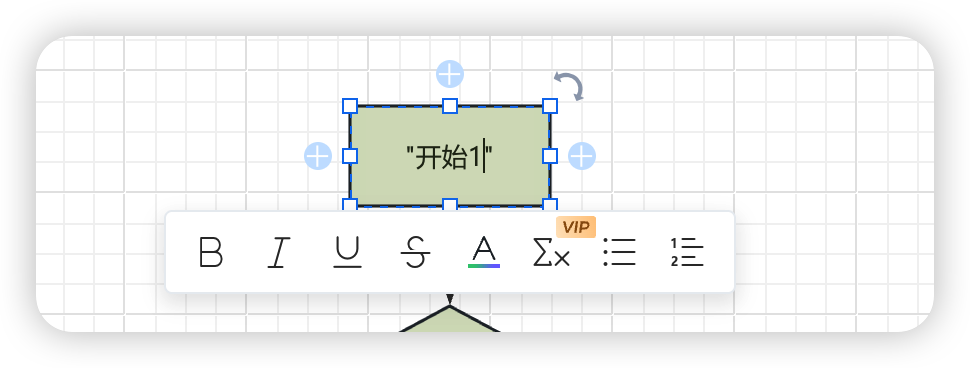

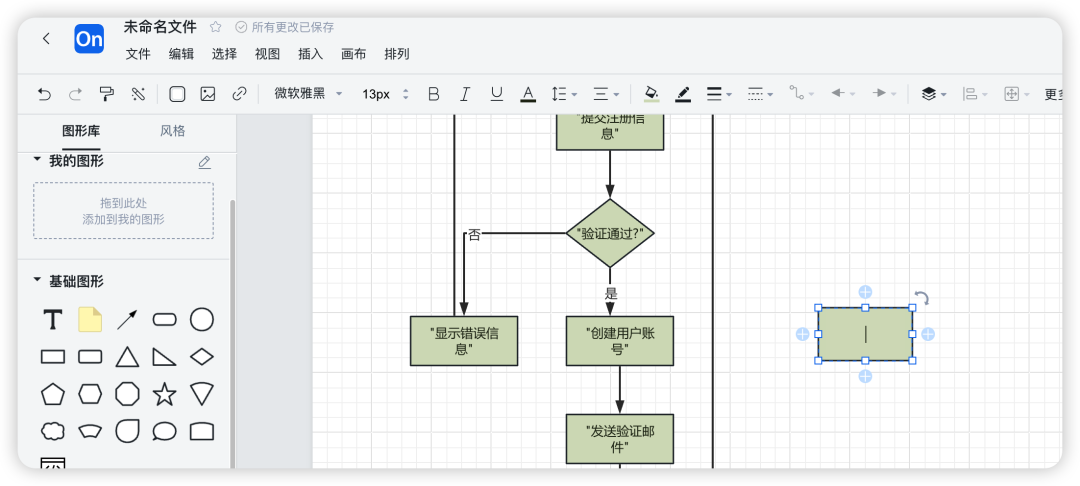

可手动调整位置、颜色、布局等细节

picture.image

picture.image

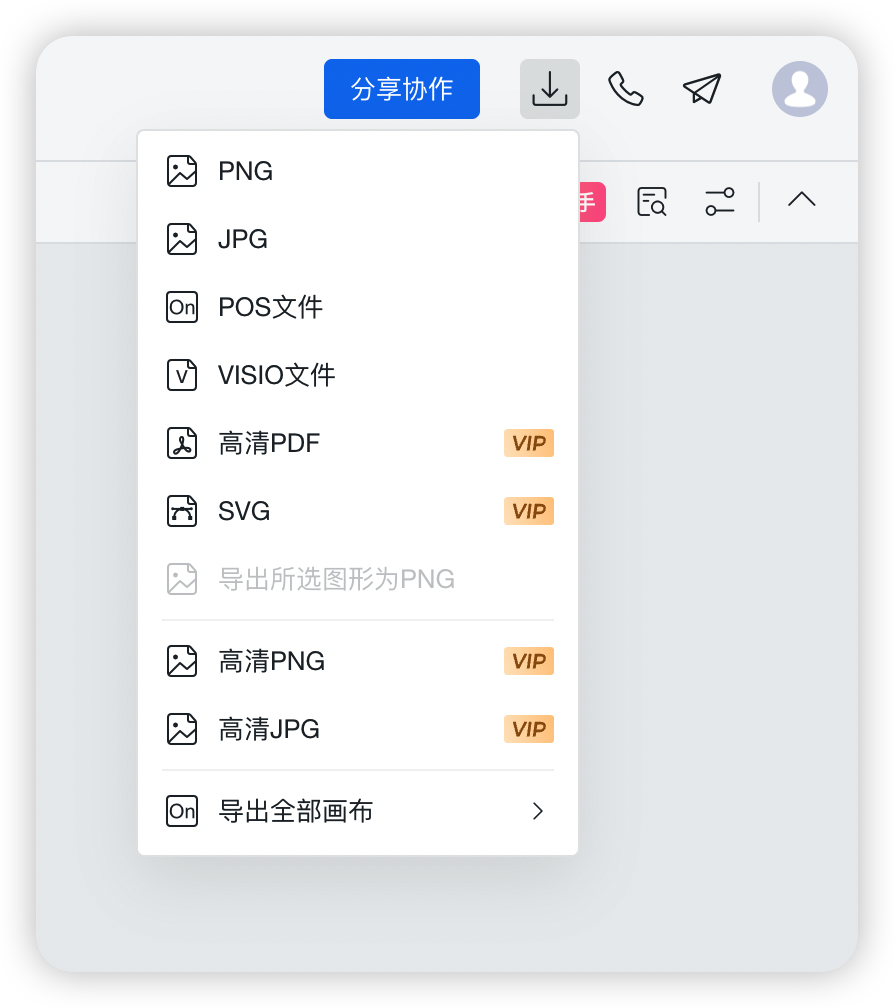

图表可导出为图片、SVG、PDF 等多种格式 picture.image

二、饼图

实战示例

绘制“2024 年中国各省新生人口数量”的饼图


画一个2024年中国各省新生人口数量的饼图统计,用mermaid语法输出

picture.image

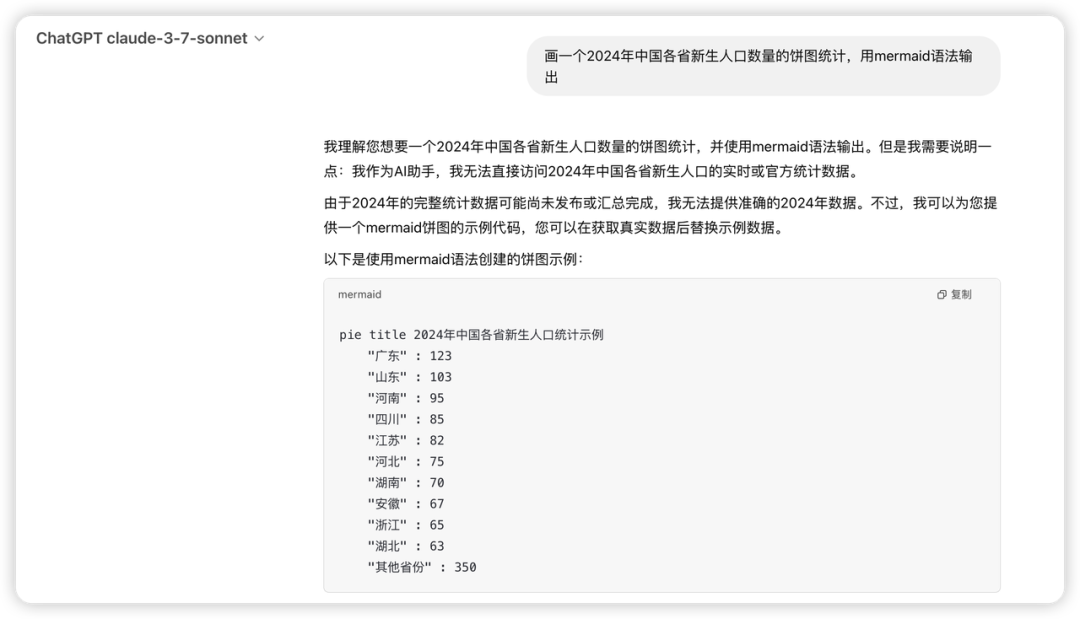

Claude 3.7 返回代码如下:


pie title 2024年中国各省新生人口统计示例
    "广东" : 123
    "山东" : 103
    "河南" : 95
    "四川" : 85
    "江苏" : 82
    "河北" : 75
    "湖南" : 70
    "安徽" : 67
    "浙江" : 65
    "湖北" : 63
    "其他省份" : 350

通过指定网站(https://www.processon.com/)生成对应的图。![picture.image](https://p3-volc-community-sign.byteimg.com/tos-cn-i-tlddhu82om/cfc1bfaafa9a41f78799c4b9a50eddfd~tplv-tlddhu82om-image.image?=&rk3s=8031ce6d&x-expires=1754233049&x-signature=T%2Bze3fmqU%2FdTcrX1SUX3riFar%2Bw%3D)

效果演示: 将上述代码粘贴至 ProcessOn 中,即可生成直观的饼图,用于展示省份对比和数据占比。 微调技巧:

  • 修改数字即可更新占比
  • 更改标题或类别名,实现图表定制化
  • 可设置颜色风格,提高视觉辨识度
三、流程图
流程图是最常见的系统建模图,用于描述操作步骤、条件判断与流程分支。

流程图由节点(几何形状)和边(箭头或线条)组成。Mermaid 代码定义了如何创建节点和边,并适应不同的箭头类型、多方向箭头以及与子图之间的任何链接。

实战示例

用户注册与登录流程


画一个用户注册与登录的流程图,内容用中文,用mermaid语法输出

生成代码:



flowchart TD
A[开始] --> B{用户是否有账号?}
B -->|否| C[注册流程]
 B -->|是| M[登录流程]
%% 注册流程
C --> D[输入用户名/邮箱]
D --> E[输入密码]
E --> F[输入个人信息]
F --> G[提交注册信息]
G --> H{验证通过?}
H -->|否| I[显示错误信息]
I --> D
H -->|是| J[创建用户账号]
J --> K[发送验证邮件]
K --> L[账号创建完成]
L --> M

%% 登录流程
M --> N[输入用户名/邮箱]
N --> O[输入密码]
O --> P[提交登录]
P --> Q{凭证有效?}
Q -->|否| R[显示错误信息]
R --> N
Q -->|是| S{账号已验证?}
S -->|否| T[提示验证账号]
S -->|是| U[登录成功]
U --> V[重定向到主页面]
V --> W[结束]




应用场景:

  • 注册与登录系统设计文档
  • UX 设计说明书
  • QA 测试流程说明

微调技巧:

  • 更改节点名称,更贴近实际业务
  • 调整节点顺序,添加分支条件
  • 可替换箭头方向,支持 LR(左右方向)或 BT(自下而上)展示

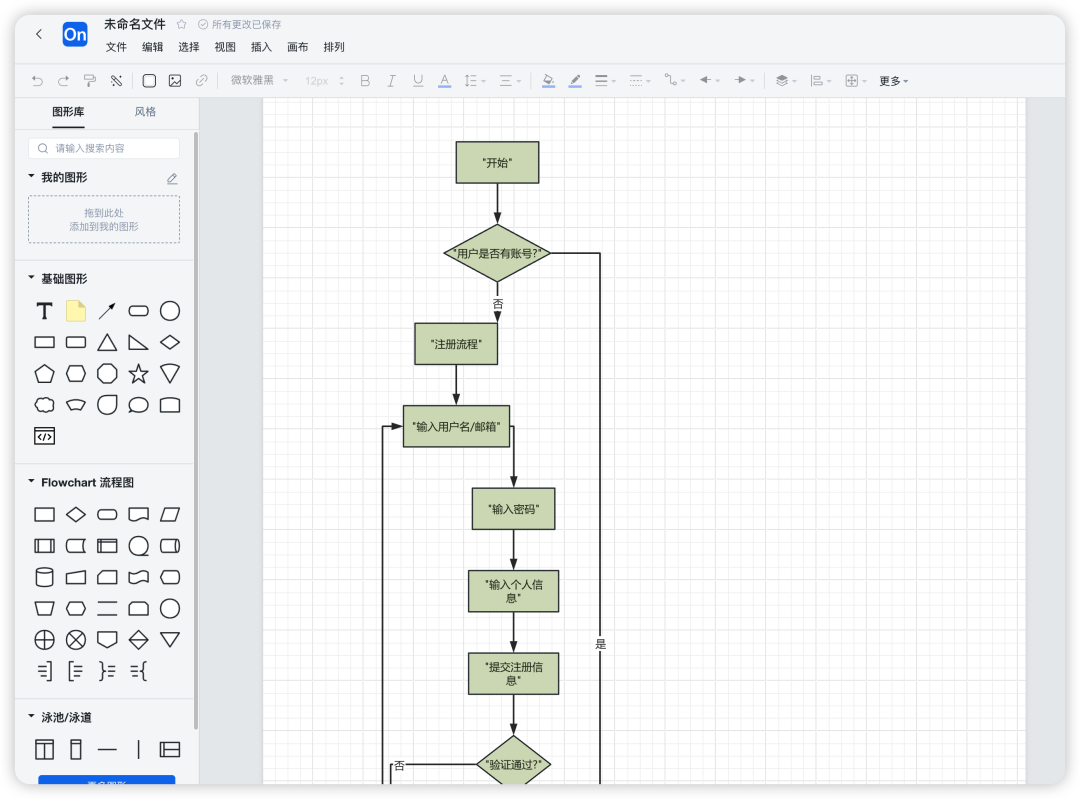

通过指定网站(https://www.processon.com/)生成对应的图。![picture.image](https://p3-volc-community-sign.byteimg.com/tos-cn-i-tlddhu82om/c2269bfe538249aaa355c22f1d1aa879~tplv-tlddhu82om-image.image?=&rk3s=8031ce6d&x-expires=1754233049&x-signature=op%2Bp%2B0Ujzwvc7t3QQlcgBo9wBn8%3D)

picture.image

四、序列图

序列图用于展示系统中各参与者之间的通信过程,适用于 API 调用顺序、微服务交互、客户端与服务端协作等场景。 目标:描述用户在电商网站下单的完整流程

实战示例


画一个 用户在电商网站下单的序列图 的流程图,内容用中文,用mermaid语法输出

生成的代码如下:



sequenceDiagram
participant 用户
participant 网站前端
participant 认证系统
participant 商品系统
participant 购物车系统
participant 订单系统
participant 支付系统

用户->>网站前端: 访问电商网站
网站前端->>认证系统: 验证用户身份
认证系统-->>网站前端: 返回用户信息

用户->>网站前端: 浏览商品
网站前端->>商品系统: 请求商品信息
商品系统-->>网站前端: 返回商品列表
网站前端-->>用户: 展示商品

用户->>网站前端: 选择商品
网站前端->>商品系统: 获取商品详情
商品系统-->>网站前端: 返回商品详情
网站前端-->>用户: 显示商品详情

用户->>网站前端: 添加商品到购物车
网站前端->>购物车系统: 更新购物车
购物车系统-->>网站前端: 购物车更新成功

用户->>网站前端: 查看购物车
网站前端->>购物车系统: 获取购物车信息
购物车系统-->>网站前端: 返回购物车信息
网站前端-->>用户: 显示购物车内容

用户->>网站前端: 结算下单
网站前端->>订单系统: 创建订单
订单系统->>商品系统: 检查库存
商品系统-->>订单系统: 库存确认
订单系统->>购物车系统: 清空购物车
订单系统-->>网站前端: 订单创建成功
网站前端-->>用户: 显示订单信息

用户->>网站前端: 选择支付方式并支付
网站前端->>支付系统: 发起支付请求
支付系统-->>网站前端: 返回支付链接/界面
网站前端-->>用户: 跳转到支付界面

用户->>支付系统: 完成支付
支付系统->>订单系统: 支付成功通知
订单系统-->>网站前端: 更新订单状态
网站前端-->>用户: 显示支付成功,订单确认

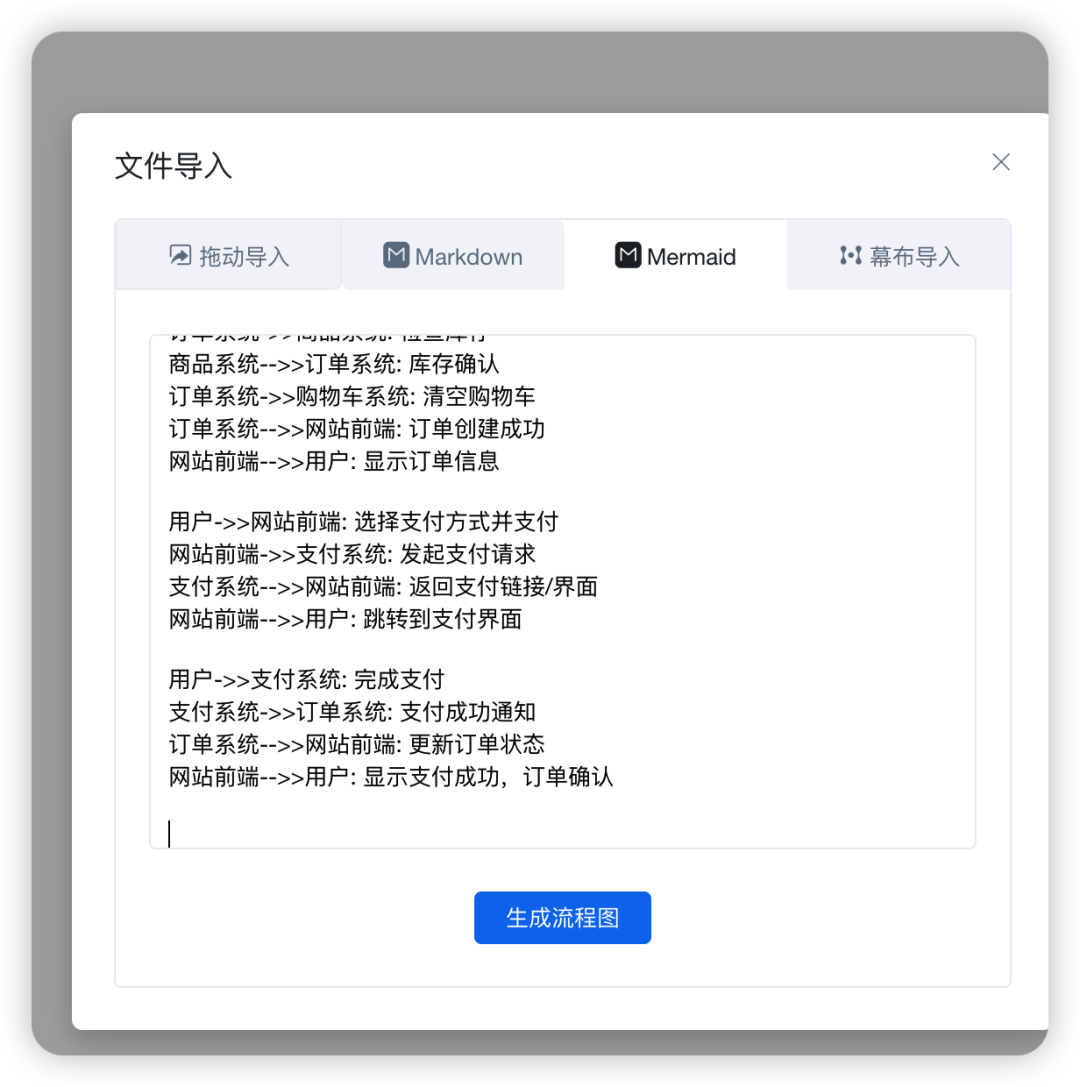

通过指定网站(https://www.processon.com/)生成对应的图。

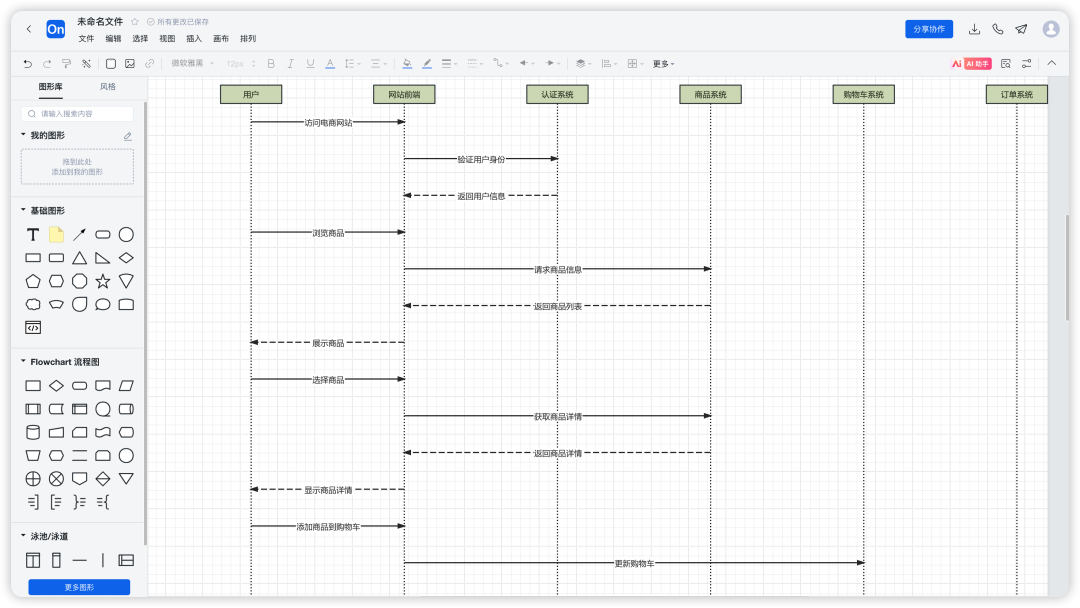

picture.image

picture.image

优势:

  • 展示系统模块职责边界
  • 明确各参与者通信顺序
  • 有助于服务拆分与 API 设计

微调建议:

  • 增加失败场景,如支付失败处理
  • 添加日志模块或监控模块
  • 优化术语贴合公司内部命名
五、感受

AI + Mermaid + ProcessOn 打造智能图形新范式

本文展示了如何借助 Claude 3.7 生成 Mermaid 代码,通过 ProcessOn 平台快速绘制出专业图形,并支持手动微调、二次编辑,实现高效率与高自由度的结合。

在传统图形绘制中,人工操作繁琐、效率低、难以复用。而通过 AI 的辅助,不仅可以实现图形的快速起草,还能根据业务需求随时扩展与修改,大大提高了系统设计、文档编写、产品规划等工作的整体效率。

未来,AI+可视化将成为系统工程、产品设计、软件开发的核心能力之一。希望每位读者都能借助这套工具体系,迈向更高效的可视化协作之路。

如果你想体验更多强大功能,欢迎联系Lethehong获取免费授权码,让我们共同开启智能图形的新时代!
