RTX4090上训练卷积神经网络CNN

卷积神经网络 CNN 是专为图像识别和处理设计的一类深度神经网络，它可以有效地捕捉图像中的空间结构信息 ，通过局部感受野、权重共享、下采样 等机制，大大减少了参数数量，同时保留了重要特征。我们用另外一个经典的教学数据集CIFAR-10，来看下CNN的训练过程

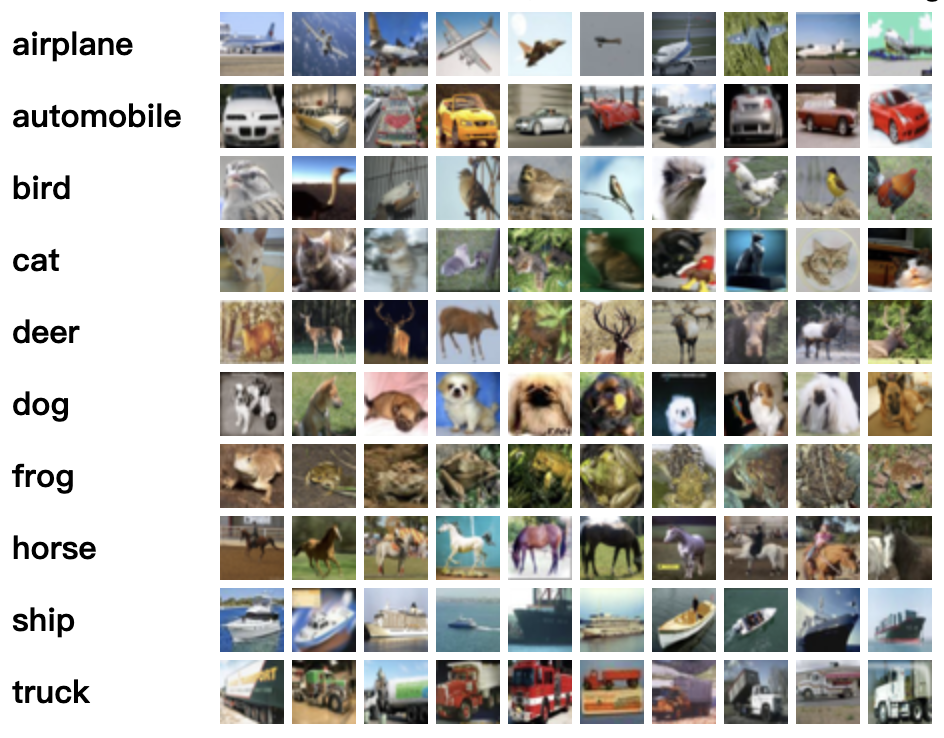

先来看下 CIFAR-10 数据集的基本信息：

• • 每条数据是一个 32x32 的彩色图像，每个图像打标了一个类别。
• • 共包含10个类别，60,000张图像（50,000训练 + 10,000测试）

在 Jupyter notebook 中，可以用如下代码，抽样查看数据集图片：






import matplotlib.pyplot as plt
import numpy as np

。。。

# 获取5个样本
samples = []
classes = train\_set.classes  # CIFAR10的类别名称

for i in range(5):
    # 直接从训练集中获取样本 (会自动应用数据增强)
    image, label = train\_set[i]
    samples.append((image, label))

# 创建可视化
fig, axes = plt.subplots(1, 5, figsize=(15, 3))

for i, (image, label) in enumerate(samples):
    # 显示图像
    ax = axes[i]
    ax.imshow(image)
    ax.set\_title(classes[label])
    ax.axis('off')

plt.tight\_layout()
plt.show()

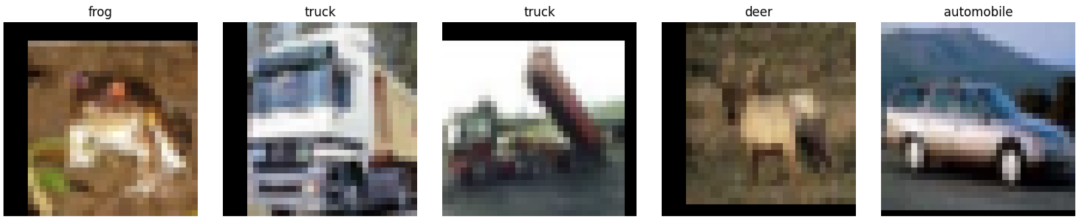

其中的 train_set 是之前代码加载好的数据集对象。执行后可以看到如下输出：

这里是这个数据集的主页 ： http://www.cs.toronto.edu/~kriz/cifar.html 里面有更详细的描述

我们用上一篇《深度学习模型训练的一般过程》中介绍的多层感知机MLP模型对这个数据集进行训练，结果如下：






Epoch: 5 [0/50000 (0%)]    Loss: 1.601727
Epoch: 5 [12800/50000 (26%)]    Loss: 1.473466
Epoch: 5 [25600/50000 (51%)]    Loss: 1.570823
Epoch: 5 [38400/50000 (77%)]    Loss: 1.668174

测试集: 平均损失: 0.0182, 准确率: 4358/10000 (43.58%)

可见图像复杂之后，MLP模型最后的准确率就不高了。我们接下来看看CNN模型在这个数据集上的表现怎么样。

下面代码就是一个简单的 CNN 模型训练过程：






import torch
import torch.nn as nn
import torch.optim as optim
import torchvision
import torchvision.transforms as transforms
from torch.utils.data import DataLoader

# 设置随机种子确保可复现性
torch.manual\_seed(42)

# 检查GPU可用性
device = torch.device('cuda' if torch.cuda.is\_available() else 'cpu')
print(f"使用设备: {device}")

# 数据预处理和增强
transform\_train = transforms.Compose([
    transforms.RandomCrop(32, padding=4),
    transforms.RandomHorizontalFlip(),
    transforms.ToTensor(),
    transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
])

transform\_test = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
])

# 下载并加载数据集
train\_set = torchvision.datasets.CIFAR10(
    root='./data',
    train=True,
    download=True,
    transform=transform\_train
)
test\_set = torchvision.datasets.CIFAR10(
    root='./data',
    train=False,
    download=True,
    transform=transform\_test
)

train\_loader = DataLoader(train\_set, batch\_size=128, shuffle=True, num\_workers=2)
test\_loader = DataLoader(test\_set, batch\_size=100, shuffle=False, num\_workers=2)

# 定义CNN模型类，继承自nn.Module


class CNN(nn.Module):
    # 初始化函数，定义网络层
    def \_\_init\_\_(self):
        super(CNN, self).\_\_init\_\_()  # 调用父类nn.Module的初始化方法

        # 卷积层部分 - 使用Sequential容器按顺序组织各层
        self.conv\_layers = nn.Sequential(
            # 第一个卷积块
            nn.Conv2d(3, 32, 3, padding=1),  # 输入通道3(RGB), 输出通道32, 3x3卷积核, padding=1保持尺寸
            nn.ReLU(),  # 激活函数引入非线性
            nn.Conv2d(32, 32, 3, padding=1),  # 再次卷积，加深特征提取
            nn.ReLU(),
            nn.MaxPool2d(2, 2),  # 2x2最大池化，尺寸减半(32x32 -> 16x16)
            nn.Dropout(0.25),  # 随机丢弃25%神经元，防止过拟合

            # 第二个卷积块
            nn.Conv2d(32, 64, 3, padding=1),  # 增加通道数到64
            nn.ReLU(),
            nn.Conv2d(64, 64, 3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2, 2),  # 尺寸再减半(16x16 -> 8x8)
            nn.Dropout(0.25),

            # 第三个卷积块
            nn.Conv2d(64, 128, 3, padding=1),  # 增加通道数到128
            nn.ReLU(),
            nn.Conv2d(128, 128, 3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2, 2),  # 尺寸再减半(8x8 -> 4x4)
            nn.Dropout(0.25)
        )

        # 全连接层部分
        self.fc\_layers = nn.Sequential(
            nn.Flatten(),  # 将多维特征图展平为一维向量 (128 * 4 * 4 = 2048)
            nn.Linear(128 * 4 * 4, 1024),  # 全连接层，2048输入 -> 1024输出
            nn.ReLU(),
            nn.Dropout(0.5),  # 更高的丢弃率，防止过拟合
            nn.Linear(1024, 10)  # 最终输出层，10个类别对应CIFAR-10
        )

    # 前向传播函数，定义数据如何通过网络
    def forward(self, x):
        x = self.conv\_layers(x)  # 数据通过卷积层
        x = self.fc\_layers(x)    # 再通过全连接层
        return x


# 创建模型实例并移动到设备（GPU/CPU）
model = CNN().to(device)

# 定义损失函数 - 交叉熵损失，适用于多分类问题
criterion = nn.CrossEntropyLoss()

# 定义优化器 - Adam优化器，学习率0.001，添加L2正则化(weight\_decay)
optimizer = optim.Adam(model.parameters(), lr=0.001, weight\_decay=1e-5)

# 定义学习率调度器 - 当验证损失不再下降时降低学习率
scheduler = optim.lr\_scheduler.ReduceLROnPlateau(
    optimizer,
    'min',       # 监控验证损失最小值
    patience=3,  # 等待3个epoch无改善
    factor=0.5   # 学习率减半
)

# 训练函数


def train(epoch):
    model.train()  # 设置模型为训练模式（启用dropout等）
    running\_loss = 0.0  # 累计损失

    # 遍历训练集所有批次
    for i, (inputs, labels) in enumerate(train\_loader):
        # 将数据移动到设备（GPU/CPU）
        inputs, labels = inputs.to(device), labels.to(device)

        # 梯度清零 - 防止梯度累积
        optimizer.zero\_grad()

        # 前向传播
        outputs = model(inputs)
        # 计算损失
        loss = criterion(outputs, labels)
        # 反向传播计算梯度
        loss.backward()
        # 更新权重
        optimizer.step()

        # 累计损失
        running\_loss += loss.item()

        # 每100个batch打印一次损失
        if i % 100 == 99:
            print(f'Epoch: {epoch+1}, Batch: {i+1}, Loss: {running\_loss/100:.3f}')
            running\_loss = 0.0  # 重置累计损失

    return loss.item()  # 返回最后一个batch的损失

# 测试函数


def test():
    model.eval()  # 设置模型为评估模式（禁用dropout等）
    correct = 0   # 正确预测数
    total = 0     # 总样本数
    test\_loss = 0.0  # 测试损失

    # 禁用梯度计算，节省内存和计算资源
    with torch.no\_grad():
        # 遍历测试集所有批次
        for inputs, labels in test\_loader:
            inputs, labels = inputs.to(device), labels.to(device)
            # 前向传播
            outputs = model(inputs)
            # 计算损失
            loss = criterion(outputs, labels)
            test\_loss += loss.item()
            # 获取预测结果（最大概率的类别）
            \_, predicted = outputs.max(1)
            # 统计正确预测数
            total += labels.size(0)
            correct += predicted.eq(labels).sum().item()

    # 计算准确率
    accuracy = 100. * correct / total
    # 打印测试结果
    print(f'测试集平均损失: {test\_loss/len(test\_loader):.4f}, 准确率: {accuracy:.2f}%')
    return test\_loss/len(test\_loader), accuracy  # 返回平均损失和准确率


# 主训练循环
best\_accuracy = 0.0  # 记录最佳准确率

# 遍历所有epoch
for epoch in range(30):
    print(f"\n开始训练第 {epoch+1} 个epoch...")
    # 训练一个epoch
    train\_loss = train(epoch)
    # 在测试集上评估
    test\_loss, accuracy = test()
    # 根据测试损失调整学习率
    scheduler.step(test\_loss)

    # 如果当前准确率优于历史最佳，保存模型
    if accuracy > best\_accuracy:
        best\_accuracy = accuracy
        # 保存模型权重
        torch.save(model.state\_dict(), 'best\_model.pth')
        print(f"保存新的最佳模型，准确率: {best\_accuracy:.2f}%")

# 训练结束
print(f"\n训练完成！最佳测试准确率: {best\_accuracy:.2f}%")

将如上代码保存为 cnn.py ，在上一篇《深度学习模型训练的一般过程》中提到的容器环境中执行：






root@cb82d3b9af0a:/workspace# python cnn.py
使用设备: cuda
Downloading https://www.cs.toronto.edu/~kriz/cifar-10-python.tar.gz to ./data/cifar-10-python.tar.gz
100%|███████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████| 170M/170M [03:20<00:00, 852kB/s]
Extracting ./data/cifar-10-python.tar.gz to ./data
Files already downloaded and verified

开始训练第 1 个epoch...
Epoch: 1, Batch: 100, Loss: 2.112
Epoch: 1, Batch: 200, Loss: 1.866
Epoch: 1, Batch: 300, Loss: 1.676
测试集平均损失: 1.4287, 准确率: 45.92%
保存新的最佳模型，准确率: 45.92%

...

开始训练第 30 个epoch...
Epoch: 30, Batch: 100, Loss: 0.603
Epoch: 30, Batch: 200, Loss: 0.605
Epoch: 30, Batch: 300, Loss: 0.611
测试集平均损失: 0.5210, 准确率: 82.82%
保存新的最佳模型，准确率: 82.82%

训练完成！最佳测试准确率: 82.82%

可以看到，结果准确率比 MLP 模型的 43.58% 有了大幅提升。

期间的资源消耗：






+-----------------------------------------+----------------------+----------------------+
|   4  NVIDIA GeForce RTX 4090        On  | 00000000:81:00.0 Off |                  Off |
| 30%   35C    P2              70W / 450W |    696MiB / 24564MiB |     10%      Default |
|                                         |                      |                  N/A |
+-----------------------------------------+----------------------+----------------------+

因数据集不大，显存和算力用得都不多。我们来看看发生了什么，首先看下模型结构

上面代码中定义了模型结构的片段如下：






class CNN(nn.Module):
    # 初始化函数，定义网络层
    def \_\_init\_\_(self):
        super(CNN, self).\_\_init\_\_()  # 调用父类nn.Module的初始化方法

        # 卷积层部分 - 使用Sequential容器按顺序组织各层
        self.conv\_layers = nn.Sequential(
            # 第一个卷积块
            nn.Conv2d(3, 32, 3, padding=1),  # 输入通道3(RGB), 输出通道32, 3x3卷积核, padding=1保持尺寸
            nn.ReLU(),  # 激活函数引入非线性
            nn.Conv2d(32, 32, 3, padding=1),  # 再次卷积，加深特征提取
            nn.ReLU(),
            nn.MaxPool2d(2, 2),  # 2x2最大池化，尺寸减半(32x32 -> 16x16)
            nn.Dropout(0.25),  # 随机丢弃25%神经元，防止过拟合

            # 第二个卷积块
            nn.Conv2d(32, 64, 3, padding=1),  # 增加通道数到64
            nn.ReLU(),
            nn.Conv2d(64, 64, 3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2, 2),  # 尺寸再减半(16x16 -> 8x8)
            nn.Dropout(0.25),

            # 第三个卷积块
            nn.Conv2d(64, 128, 3, padding=1),  # 增加通道数到128
            nn.ReLU(),
            nn.Conv2d(128, 128, 3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2, 2),  # 尺寸再减半(8x8 -> 4x4)
            nn.Dropout(0.25)
        )

        # 全连接层部分
        self.fc\_layers = nn.Sequential(
            nn.Flatten(),  # 将多维特征图展平为一维向量 (128 * 4 * 4 = 2048)
            nn.Linear(128 * 4 * 4, 1024),  # 全连接层，2048输入 -> 1024输出
            nn.ReLU(),
            nn.Dropout(0.5),  # 更高的丢弃率，防止过拟合
            nn.Linear(1024, 10)  # 最终输出层，10个类别对应CIFAR-10
        )

    # 前向传播函数，定义数据如何通过网络
    def forward(self, x):
        x = self.conv\_layers(x)  # 数据通过卷积层
        x = self.fc\_layers(x)    # 再通过全连接层
        return x

这段代码定义的 CNN 网络由两个主要部分构成：

卷积层部分（self.conv_layers）用于从图像中提取局部空间特征。

• • 卷积层 nn.Conv2d(in_channels, out_channels, kernel_size, padding)

• • 扫描图像的局部区域，提取边缘、纹理、形状等低/高层次特征。
• • padding=1 表示边缘补零，使输出大小与输入相同（便于尺寸控制）。

• • 激活函数 nn.ReLU()，引入非线性，帮助模型学习更复杂的函数映射。
• • 池化层 nn.MaxPool2d(kernel_size, stride)

• • 减少特征图尺寸（降低计算量），保留最显著特征。
• • 2x2 最大池化意味着每 2x2 区域保留最大值 → 尺寸减半。

• • Dropout 层 nn.Dropout(p) 用于训练时随机丢弃一部分神经元，防止过拟合。

结构总结如下：

| 卷积块 | 输入尺寸 | 输出通道 | 空间尺寸变化 | | Block 1 | 3x32x32 → Conv2d(3→32) → Conv2d(32→32) | 32 | 32x32 → 16x16 | | Block 2 | Conv2d(32→64) → Conv2d(64→64) | 64 | 16x16 → 8x8 | | Block 3 | Conv2d(64→128) → Conv2d(128→128) | 128 | 8x8 → 4x4 |

全连接层部分（"self.fc_layers"）：用于将提取的高维特征映射为分类结果。

• • Flatten 层：将形状为 "[batch_size, 128, 4, 4]" 的张量拉平成 "[batch_size, 2048]"，供全连接层使用。
• • 全连接层 "nn.Linear(in, out)"：将扁平向量映射到新的空间，模拟传统神经网络的分类过程。
• • 最后一层 "nn.Linear(1024, 10)"：输出一个大小为 10 的向量，对应 CIFAR-10 数据集的 10 个类别。

前向传播过程 "forward"






def forward(self, x):
    x = self.conv\_layers(x)  # 特征提取
    x = self.fc\_layers(x)    # 分类预测
    return x

• • 输入图像："[batch_size, 3, 32, 32]"
• • 输出："[batch_size, 10]"，每个元素是一个类别得分（通常接 softmax）

以上代码中 nn.Conv2d(3, 32, 3, padding=1) 是一个标准的PyTorch 2D卷积层定义，其作用是在神经网络中创建特征提取器：






nn.Conv2d(
    in\_channels=3,   # 输入通道数 (RGB图像)
    out\_channels=32, # 输出通道数/卷积核数量
    kernel\_size=3,    # 卷积核尺寸 3×3
    padding=1,        # 边界填充量
)

这行代码对应的模型权重，是 32 个“3×3×3” 的卷积核张量，也即3个输入通道RGB，每个通道对应一个3×3的卷积核。每个输出通道对应一个这样的卷积核组。

• • 输出通道 0 使用的权重是一个 [3×3×3] 张量（3 个通道，每个是 3×3 的卷积核）
• • 输出通道 1 再使用另一个 [3×3×3] 卷积核组
• • …
• • 输出通道 31 用的是第 32 个 [3×3×3] 卷积核组

对于单个通道来说，假设你有：

• • 输入图像 "X ∈ ℝ^{C×H×W}"
• • 卷积核 "K ∈ ℝ^{C×k×k}"，其中 C 是通道数，k 是核大小（3）

则第 m 个输出通道的某个像素点 (i, j) 的计算公式为：

其中：

• •

是输出通道

对输入通道

的卷积核（在改例中是3*3的矩阵）

• •

是偏置项

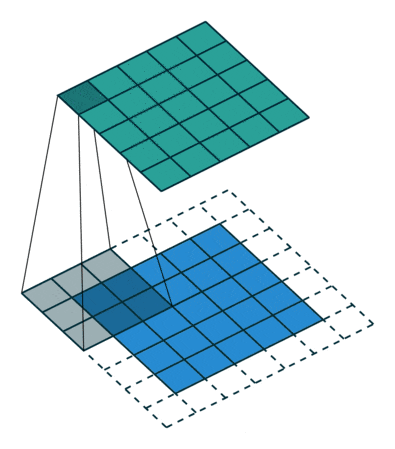

这个公式的含义就是，对每个输入通道C（如该例中的RGB）， 用一个 3×3 的矩阵（

），对输入中通道C对应的数据 H×W（该例中是 32*32 图像）做扫描，和扫描到的图像子矩阵做点积。所有输入通道的点积结果之和，加上一个偏置，作为结果特征图的一个像素点。考虑到边缘像素的公平性，计算前在图像周围加上一圈 padding； 计算过程如下图示意：（下图简化了输入和输出维度大小）

经过多层次这样的卷积扫描(以及ReLU，池化等)，通过在训练中反复的前向传播，损失计算，反向传播，梯度下降的迭代，试图让模型学习到不同层次的图像特征。为图像分类判断提供依据。这个过程，就像模拟人眼在看到图像时，先扫描图像识别局部特性，再抽象整体概念的过程。

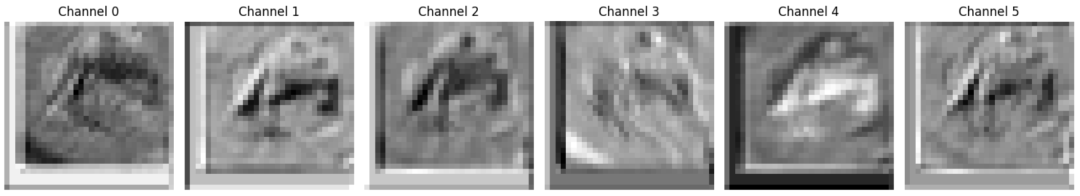

CNN 最神奇的地方是 ：不同的卷积层会学习到图像不同角度的特征。比如第一个卷积层，往往会学习到图像的边缘，纹理等特征。例如这个例子中，第一张图片，前6个通道，学习到的权重，生成的数据，可视化后如下：

只是设计好了网络结构，通过数据样本反复学习，权重在网络结构不同层次的分布就会呈现出这样有规律的特点。这大概就是复杂系统科学中所指的涌现吧

是哪个天才设计出了这样的神经网络结构呢？正是下面这位大佬：

图灵奖得主，AI科研三巨头之一，前 Meta（前Facebook）AI 掌门人：杨立昆（Yann André Le Cun），也被称为CNN之父。

相比MLP这样的全连接层网络，CNN 具备如下优势：

• • 权重共享 ： 同一个卷积核在整张图上滑动，大幅减少参数量。
• • 局部连接 ：卷积核只处理局部区域，有效提取局部特征。
• • 层级特征抽取 ： 越往后抽象层级越高（从边缘到复杂结构）。
• • 可泛化性强 ：适合各种图像分类、目标检测、语义分割任务。

CNN的应用场景

• • 人脸识别

• • 医疗影像诊断

• • 安全监控中的目标检测

• • 自动驾驶中的道路识别
