大家好，我是汤师爷~
今天聊聊应用架构设计。
应用架构就像整个SaaS系统的骨架，决定了系统的整体结构和各个应用之间的关系。
接下来，我们会深入探讨应用架构的三个核心要素：应用服务、应用结构和应用交互。这些要素共同构成了一个体系化的SaaS应用架构。通常，应用架构设计包括以下几个步骤：
- • 识别应用服务：根据业务架构，找出关键的应用服务。
- • 划分应用结构：设计应用结构，明确各部分的职责。
- • 设计应用交互：规划各个应用结构之间如何交互和集成。
应用服务的定义
应用服务将相关的业务对象及其操作进行封装。每个应用服务需要具有明确的边界，将相关功能组合在一起，同时隐藏内部实现细节。一般来说，应将可能同时变化的功能和数据组织在一起，而将相对独立变化的部分分开。
这种设计方法来自SOA（面向服务的架构）和微服务架构的兴起。把系统分成多个独立的服务后，整个系统就更容易维护、扩展和复用。
应用服务如何划分？
应用服务在应用架构中非常重要，它把系统的核心功能“打包”起来，提供给外部的业务流程使用，可以看作是SaaS系统对外的“门面”。用户或者其他系统通过调用应用服务提供的服务接口，来实现特定的业务功能。那么，如何设计应用服务呢？
1、对齐业务能力，划分粒度适中的应用服务，职责单一。
在划分应用服务粒度时，可以参考领域驱动设计（DDD）中的"限界上下文"概念。业务对象类似于限界上下文中的聚合根，是应用服务的核心。
通常情况下，我们会基于业务能力来划分应用服务，每个业务能力都对应一到多个独立的应用服务，每个应用服务用于支撑特定的业务能力。
将应用服务与业务能力对齐，确保系统功能紧密贴合业务需求，避免技术实现与业务逻辑脱节。

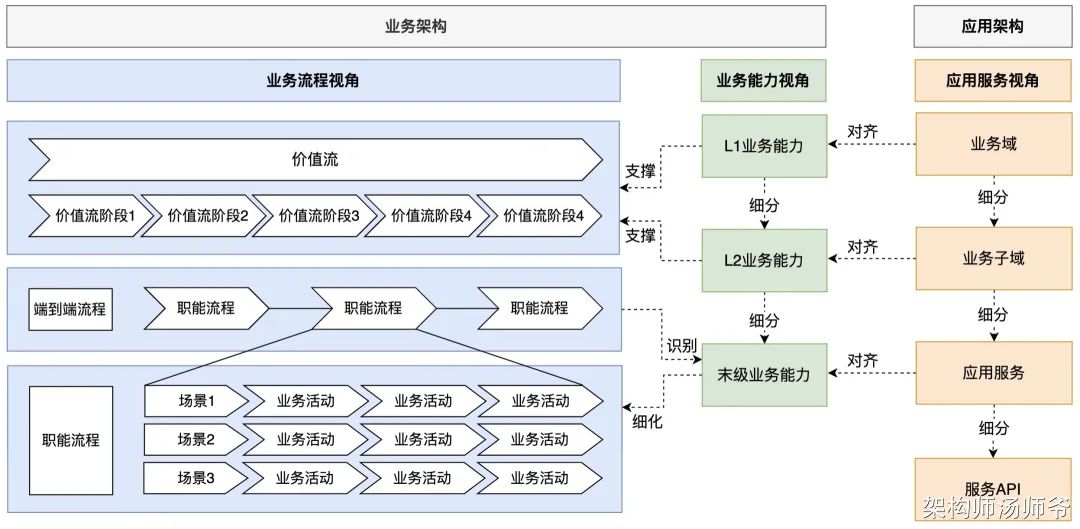

从应用服务的视角来看，可以按抽象层级划分为业务域、业务子域和应用服务，它们分别对应L1业务能力、L2业务能力和末级业务能力的粒度。
如果一个应用服务支撑了过多的业务能力，那么需要评估其内部是否关联了过多的业务对象。在这种情况下，可以考虑将多个业务对象进行分组，从而将该应用服务拆分为多个更小、更专注的服务。
2、围绕业务对象，提供具体的业务功能，避免包含不相关的功能。
从外部来看，应用服务通常有明确的业务含义，主要围绕一个或一组密切相关的业务对象进行操作。
围绕业务对象设计服务，可确保服务内部功能高度相关，提升内聚性，让服务的边界更清晰，有利于业务团队和技术团队的协作与沟通。
例如，线上商城系统的”交易服务”专注于订单确认、下单和支付等功能，不应处理用户认证、商品推荐等其他业务。

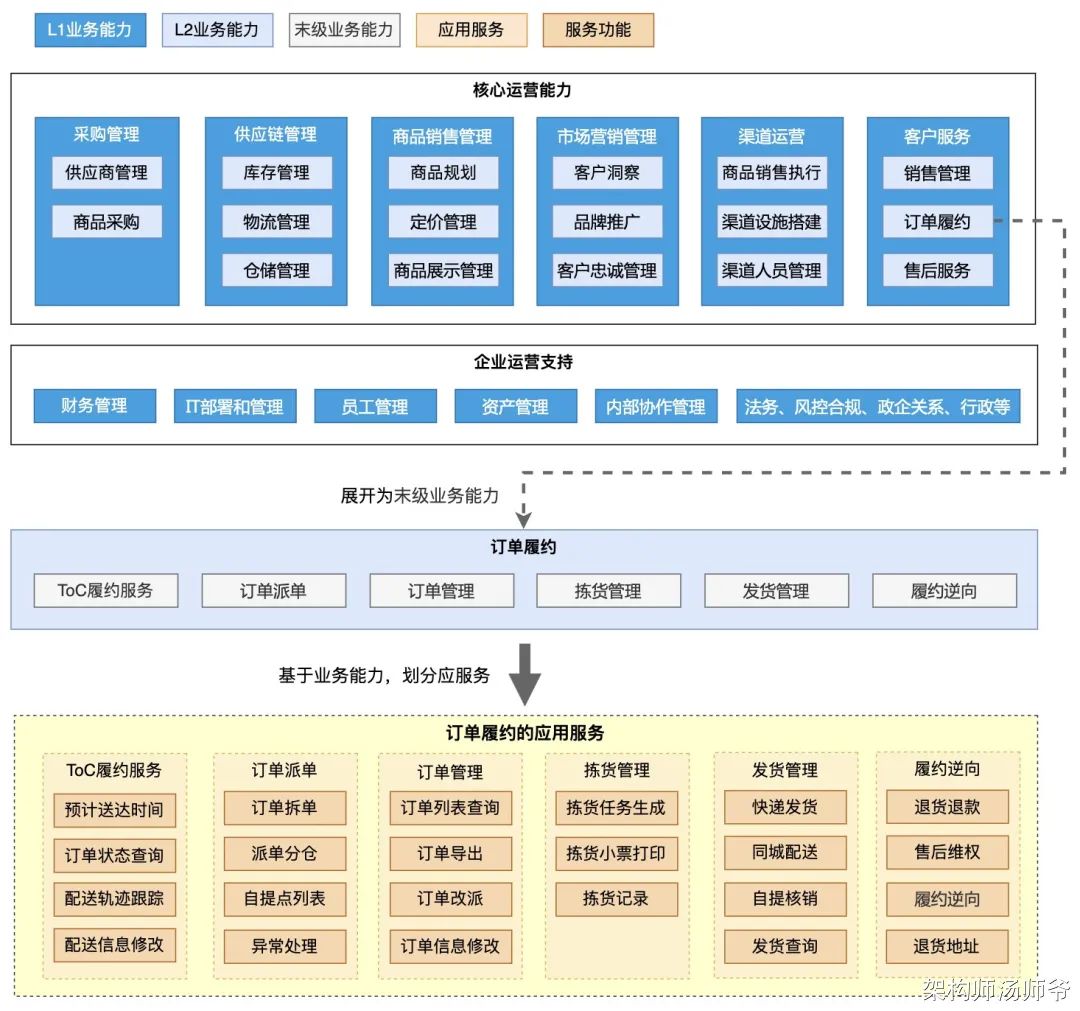

5.2.3 示例：订单履约应用服务划分
我们以订单履约能力为例，它是零售企业业务能力地图中的 L2 级别的业务能力。
订单履约能力可以细分为多个末级业务能力：ToC的履约服务、订单派单、订单管理、拣货管理、发货管理和逆向履约。
基于这些末级业务能力，我们就可以设计出对应的应用服务、服务模块和功能。
应用结构的定义
在完成应用服务的设计后，我们需要规划应用服务的内部结构。
应用结构设计是把应用服务转化为具体实现的关键步骤。它描述了应用服务内部的层次结构和组织关系，决定了系统的模块化程度，以及后续开发和维护的难度。
应用结构的抽象层次

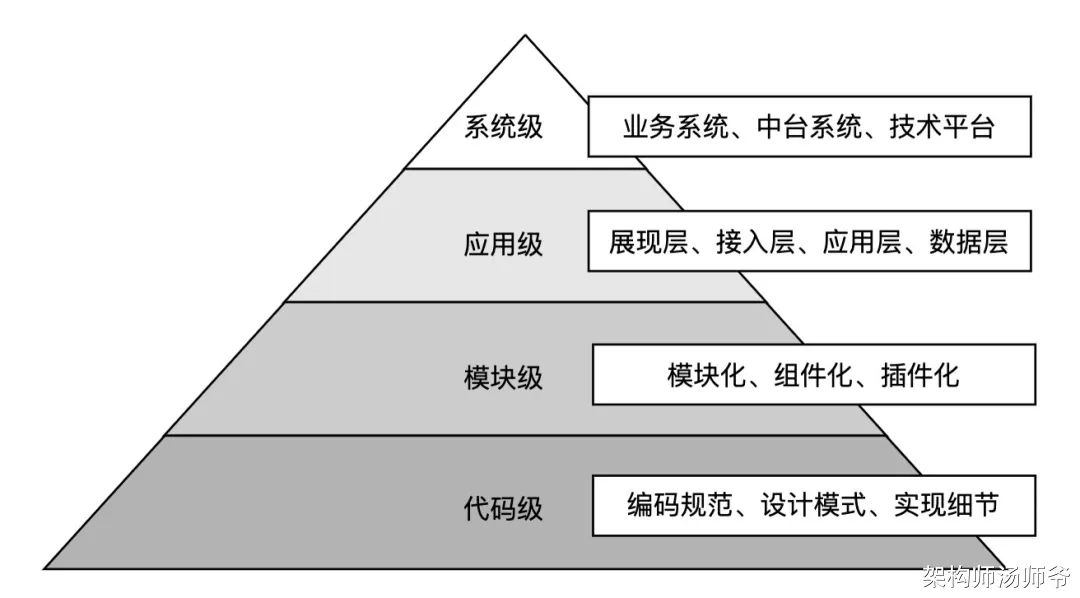

在设计应用结构时，我们通常会把系统分成不同的层次，比如系统级、应用级、模块级和代码级。
这种分层方式有助于我们在不同层面处理复杂问题，确保系统结构清晰、易于维护。
- • **系统级：**关注各个系统的整体布局和管理方式，比如系统之间的关系，以及它们如何协同工作。
- • **应用级：**聚焦每个应用的整体架构，包括应用与其他应用的交互方式，以及它们在整个系统中的角色。
- • **模块级：**对应用内部进行更细致的划分，涉及代码的模块化设计、数据和状态的管理等。通过合理的模块划分，可以提高代码的可维护性和可重用性，减少重复工作。
- • **代码级：**关注代码本身的结构和实现方式，这一层的设计直接影响到代码的质量和实现细节。
抽象层次的存在，是为了帮我们更有效地管理系统的复杂性。
这种分层方法让开发团队能在不同层次上专注于特定的问题，更好地应对大型软件系统的挑战。具体来说有以下作用：
1、分解复杂度
如果把所有的业务细节、技术细节都混在一起，整个系统就会变得难以理解、维护和扩展。通过设置不同的抽象层次，我们可以把系统的复杂性分解到各个层次，每个层次只需关注特定的领域和职责。
例如，全局架构师主要负责把握整体系统架构和演进方向，需要重点关注系统级的设计。领域架构师则专注于特定业务领域的应用架构设计，主要关注应用级的规划。而一线开发工程师则需要深入具体实现细节，主要关注模块级的开发和代码级的编写。
这种分层处理方式让开发人员在专注于系统某一部分时，不用过多关注其他部分的细节，大大简化了系统的设计和开发过程。
2、团队协作边界清晰
在大型项目中，通常会有多个团队同时开发。如果系统没有明确的边界，各团队之间很容易产生冲突和重复劳动。通过清晰的抽象层次划分，不同团队可以专注于系统的不同层次或模块，互不干扰。
3、扩展性强
随着业务需求的变化，系统往往需要不断地进行扩展和升级。如果系统的架构设计没有合理的抽象层次，扩展和升级就会变得非常困难，甚至可能需要对系统进行全面重构。
而在有清晰的抽象层次的系统中，变更通常只需聚焦在特定的层次上进行，而不会影响整个系统。比如，一次业务改动只影响模块级别，我们就可以在不改变系统整体架构的情况下，替换或新增某个模块，满足新的业务需求即可。
应用结构如何划分？
前面我们讨论了应用结构的抽象层次，那么如何将应用服务逐步转化为实际可落地的应用结构呢？

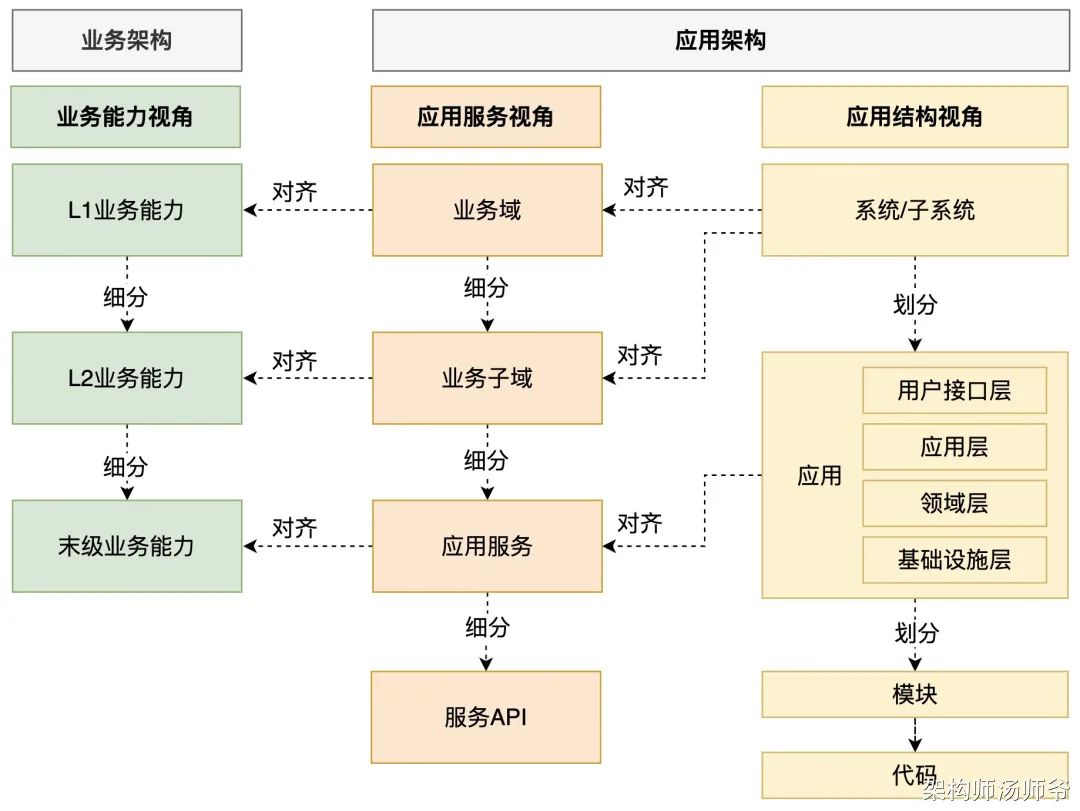

基于应用服务的划分，我们可以进一步细化应用结构，更好地组织和管理系统功能。这个过程涉及到多个层次的设计方法：
-
- 系统和子系统的划分要和业务域、业务子域的粒度保持一致。这样，我们就能更好地把业务需求映射到技术实现上。
-
- 一个或多个相关的应用服务，可以组合成一个可独立部署的应用。
-
- 在应用内部，可以进一步分层。比如，参考领域驱动设计（DDD）的分层方法，可以分为用户接口层、应用层、领域层和基础设施层。
-
- 应用的各个层级内部，还可以细分为多个模块，每个模块又包含多个代码单元。
应用的划分原则
应用是一个可独立部署和运行的软件单元。它是将应用服务转化为实际可执行程序的载体，具有以下特点：
- • 独立部署：应用可以独立安装、启动和运行，不依赖于其他应用的部署状态。
- • 资源隔离：每个应用都有自己独立的运行环境、内存空间和计算资源。
- • 服务承载：一个应用可以承载一个或多个相关的应用服务，为这些服务提供运行环境。
- • 版本管理：应用可以独立进行版本升级和回滚，便于持续集成和部署。
那么，具体来说，我们该怎么划分应用的边界呢？可以参考以下几点原则：
1、服务划分原则
应用划分的关键是看应用服务的边界。
应用服务的核心目标是帮助企业实现业务能力，所以它们需要和业务能力保持一致。而应用是实际的物理部署单元，应用服务最终要部署在特定的应用上。
因此，一个或多个相关的应用服务，可以组合成一个可独立部署的应用。
应用服务可以单独部署，也可以多个服务合并部署。那么，如何判断何时选择独立部署，何时选择合并部署呢？这需要参考技术层面的成本和稳定性风险等因素。
2、技术划分原则
在业务初期，尽量从单体应用开始，避免过早地把应用拆得太细，这样可以减少分布式事务和数据不一致等问题，并可以降低技术部署的成本。然而，即使在单体应用内部，也需要将应用服务划分为界限分明的模块，这样能确保开发人员在正确的模块中编写和组织代码。
其次，要避免应用之间出现循环依赖或双向依赖。在应用单元内部，可以进一步分层，始终保持不同层级之间的单向依赖关系，高层级可以依赖低层级，同层级之间不应互相依赖。
只有当真正遇到技术上的痛点，比如规模、性能、安全等问题时，才考虑拆分应用。如果不拆分会严重影响业务的稳定性，那就应该拆分。但不要为了拆分而拆分，因为每次拆分都会增加系统的复杂度。
由于业务场景或技术条件的限制，系统中可能同时使用Go、Java或大数据架构等不同技术。对于这些技术异构的功能，可以考虑按照技术边界进行拆分。
3、组织规模原则
单个应用的项目团队规模，通常建议保持在10～12人左右。
因为团队成员越多，协作关系就会成倍增加，可能导致信息传递变慢或者失真。一个10到12人的团队，可以确保大家的沟通更直接、更高效，减少信息障碍。
同时，小团队通常更容易管理，项目经理或者团队领导能更好地了解每个成员的工作状态和需求，进行更有效的协调和支持。小团队有助于建立更紧密的合作关系，成员之间更容易培养出默契，提升整体工作效率和项目质量。
示例：新零售SaaS整体应用结构设计
让我们以新零售SaaS为例，探讨其整体应用结构。在深入分析之前，我们先来了解传统零售企业的IT架构现状。

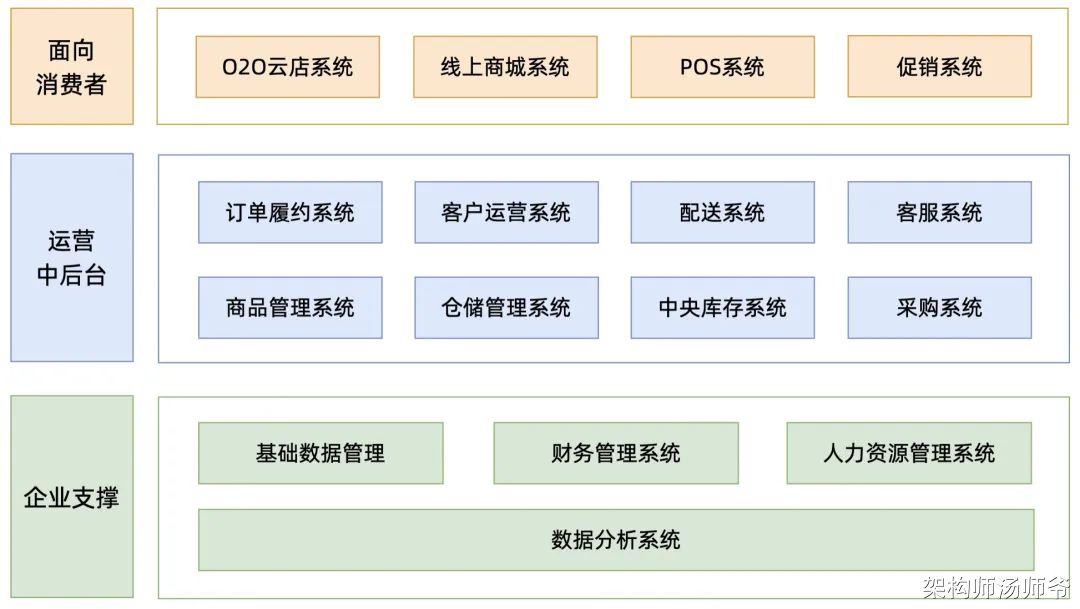

1、零售企业常见的IT架构
为了有效管理团队、明确部门职责和优化协作流程，零售企业通常会引入办公自动化（OA）、人力资源管理（HRM）和企业资源规划（ERP）等系统。
企业会设立信息技术部门来负责系统改造、新系统实施，并确保系统、服务器和网络的稳定运行。中小型连锁企业一般会使用以下IT系统。
- • O2O云店系统：集成线上线下销售渠道，实现全渠道销售和场景化消费。
- • 线上商城系统：构建和运营企业电商平台，提升电商竞争力。
- • POS系统：处理门店收银、结算和财务，实现销售数据整合。
- • 促销系统：策划和执行营销活动，提高销售转化率。
- • 客户运营系统：管理会员资料和权益，开展精准营销，增强客户忠诚度。
- • 商品管理系统：统一管理商品信息和定价，优化商品运营流程。
- • 仓储管理系统：管理货物出入库和盘点，提高仓储效率。
- • 采购系统：管理供应商关系和采购流程，优化采购计划。
- • 配送系统：管理产品配送和物流，保证准时送达。
- • 客服系统：提供工单处理和智能客服等全方位服务。
- • 中央库存系统：统一管理企业库存，提供预警分析和优化建议。
- • 订单履约系统：规范订单处理流程，确保订单顺利完成。
- • 基础数据系统：整合企业核心数据，优化数据质量和运营效率。
- • 财务管理系统：处理财务核算和成本管理，提供财务分析报表。
- • 人力资源管理系统：管理招聘、考勤、绩效和培训等人事工作。
- • 数据分析系统：整合数据分析和可视化功能，支持数据驱动决策。
2、新零售SaaS整体应用结构划分
我们可以将新零售SaaS系统的核心部分归纳为：
- • 面向消费者的销售系统：包括O2O云店系统、线上商城系统、POS系统、促销系统。
- • 客户精准营销相关系统：包括客户运营系统、数据分析系统、客服系统。
- • 核心依赖系统：包括基础数据系统、商品管理系统、中央库存系统、订单履约系统等。

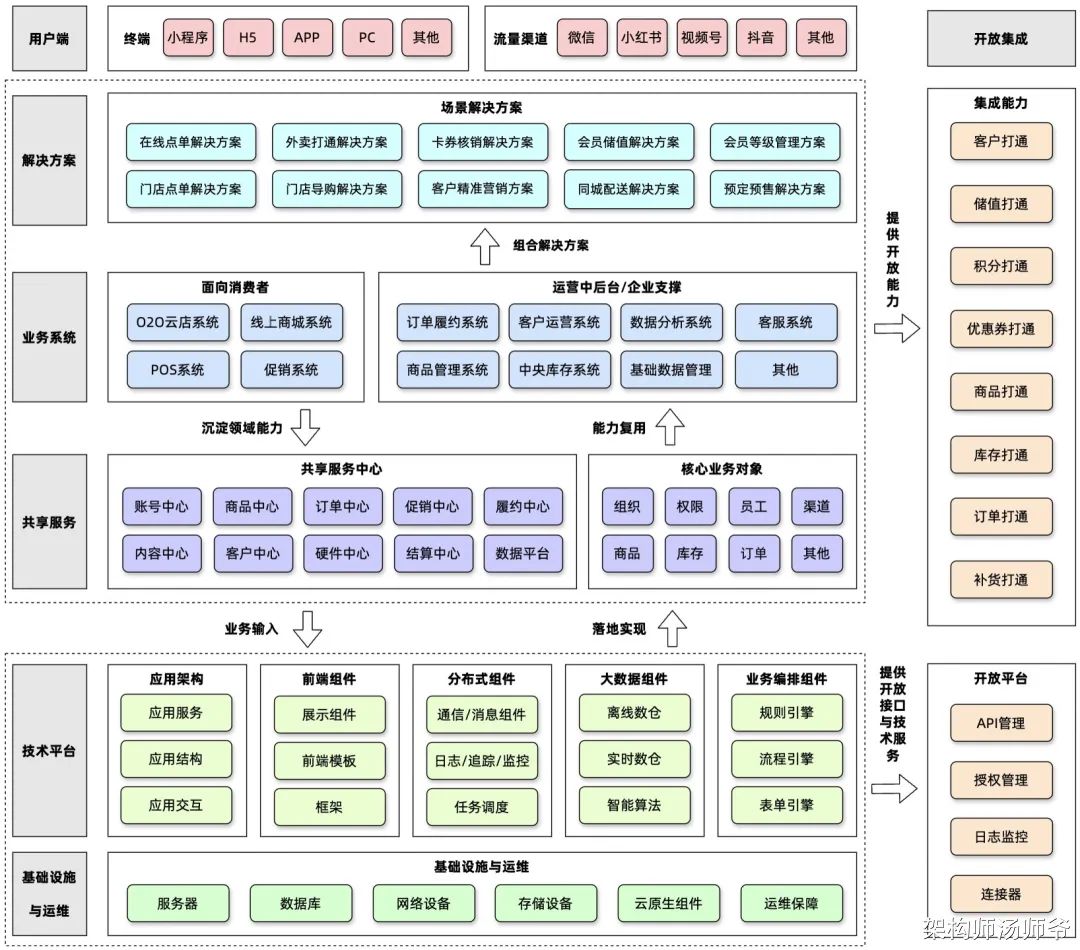

对于仓储管理、配送、采购、财务管理和人力资源管理等成熟的IT系统，选择直接集成市场现有的解决方案。新零售SaaS的整体应用结构设计包含以下几个层次：
- • 用户端：负责向用户提供系统的使用界面和交互体验，包括小程序、H5、移动端、PC客户端等。
- • 解决方案：通过组合一系列的SaaS产品和服务，满足客户不同的业务场景需求。
- • 业务系统：提供各个业务领域的核心系统，包括O2O云店系统、线上商城系统、POS系统、促销系统、订单履约系统、客户运营系统等。
- • 共享服务：为业务系统提供通用的领域服务，包括账户中心、商品中心、订单中心、促销中心等。
- • 技术平台：负责系统的技术实现落地，提供各类通用技术组件支撑。
- • 基础设施：为整个系统提供运行环境和支撑，包括服务器、数据库、存储、网络、容器等。
5.5.2 示例：订单履约系统的应用结构划分

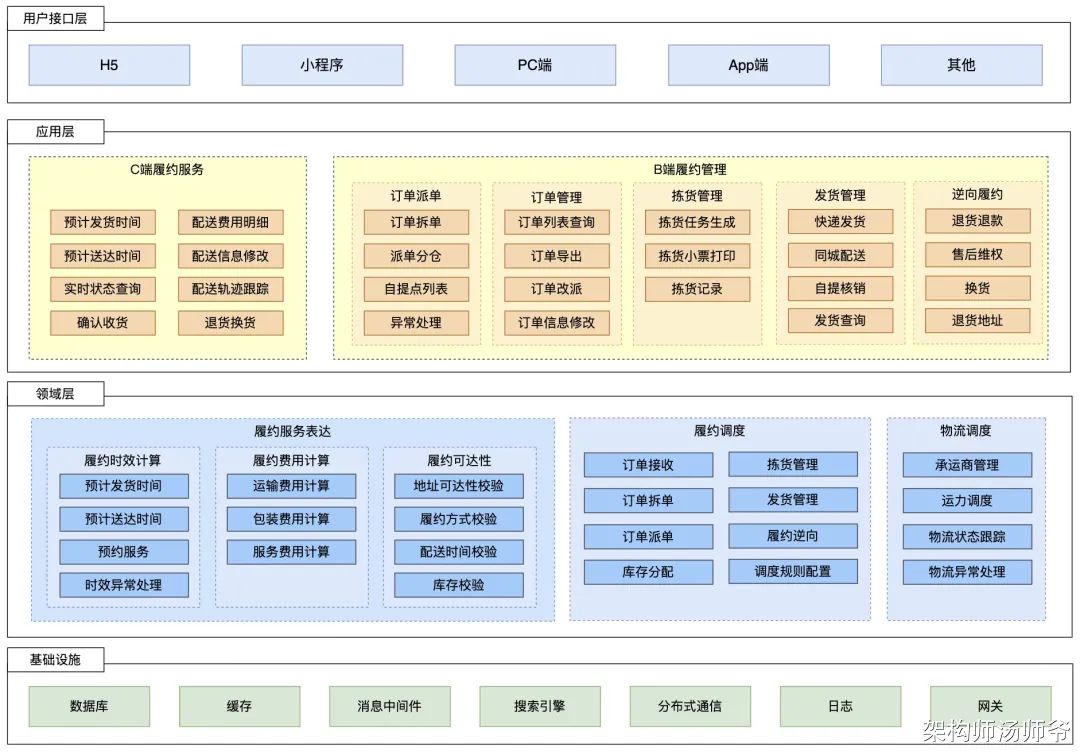

上一节展示了新零售SaaS的全局应用结构划分。我们以订单履约系统为例，展示单个领域系统的应用结构划分。订单履约系统的应用结构分为以下几个层次，各层的职责为：
- • 用户接口层：直接与用户交互的层级，负责展示信息和响应用户操作。
- • 应用层：定义软件的功能，负责处理用户请求，协调领域层的能力完成任务，并返回结果。
- • 领域层：承载核心业务逻辑，负责处理业务概念、状态流转和规则，提供可复用的服务能力。
- • 基础设施层：提供技术支撑，包括数据库、缓存、消息中间件、搜索引擎、分布式通信、日志和网关等基础组件。
5.2.1 应用交互的定义
应用交互是指不同应用之间怎么“沟通”和“交流”。在一个复杂的系统中，各个应用不是孤立存在的，它们需要互相配合，才能完成更复杂的业务功能。应用交互的设计，就是为了确保这些系统和组件能够顺畅地“对话”，一起实现系统的整体目标。
应用交互的方式有很多种，包括同步调用、异步消息通信等，每种方式都有特定的应用场景和优缺点。通过合理的交互设计，系统中的各个部分能够高效协作，降低耦合度，增强系统的灵活性。
同时，好的交互设计还能显著提升系统的性能和容错能力，即使在高并发、大流量的情况下，也能保持稳定运行。
应用服务的上下游
应用服务承载了系统对外提供的核心业务功能。虽然应用服务可以独立发展和演化，但它们必须相互交互，才能实现系统整体目标。
那么，如何设计应用服务之间的交互呢？首先，我们需要了解服务的上下游概念。
1、服务上下游的概念
服务的上下游关系可以通过DDD（领域驱动设计）的建模方法来定义，主要涉及两个关键概念："限界上下文"（bounded context）和"上下文映射"（context mapping）。限界上下文帮助我们划分不同的业务边界，而上下文映射则定义了这些边界之间如何协作。
上下游表示上下文之间的映射关系，下游需要了解上游的领域知识来实现业务，而上游不需要了解下游。换句话说，上游服务不需要关心下游服务的存在，但下游服务的实现却依赖于上游服务提供的能力。
这个概念初看可能有些抽象，确实让许多人在第一次接触时感到困惑。让我们通过线上商城的几个应用服务来具体说明：
- • 用户服务：管理用户的账户信息，包括注册、登录、认证、个人资料等，处理用户的权限和角色管理。
- • 商品服务：管理商品的基本信息，包括名称、描述、价格、图片、分类等，提供商品的查询、筛选和浏览功能。
- • 库存服务：管理商品的库存数量，处理库存的预占、扣减和回补操作。
- • 交易服务：处理订单的创建、修改、取消和查询，管理订单的状态和生命周期。
- • 支付服务：处理支付事务，支持多种支付方式，管理支付状态。
- • 履约服务：处理订单的履约，包括拣货、包装、发货等，管理物流信息和配送状态。
如图所示，为各个服务的上下游关系，这种关系的设计基于业务流程和数据流向。
在整个上下游关系中，商品服务和用户服务位于最上游。作为基础服务，它们为整个系统提供核心的业务数据支撑，其他所有服务都依赖这些基础数据来实现各自的业务功能。
同时，交易服务与库存服务之间也存在明确的依赖关系。在这个关系中，交易服务是下游，因为在整个交易流程中，特别是下单、支付环节，交易服务需要依赖库存服务进行库存预占和扣减操作。
最后，在与履约服务的交互中，交易服务扮演上游角色。它将已支付的订单信息传递给履约服务，这些订单数据驱动着后续的履约流程，包括订单分派、物流配送等环节。
2、为什么要区分上下游？
区分上下游关系的核心目标是为了解耦。"解耦"这个词相信大家都不陌生，但它的含义往往过于抽象和模糊。在这里，我们探讨一下解耦到底指什么。
耦合是指两个或多个结构之间的相互作用。在软件开发中，可以理解为不同模块、系统或团队之间的相互依赖和影响。
随着业务需求越来越复杂，单个团队很难独立实现所有功能。因此，解耦的目的并不是完全消除耦合，而是减少不必要的依赖关系。
前面提到，上游服务不需要关心下游服务的存在，但下游服务的实现却依赖上游服务提供的能力。
因此，当下游服务团队在迭代新功能时，无需评估是否影响上游服务，因为基于明确的上下游关系，可以快速判断不会影响上游服务，只需评估是否影响自己的下游服务。
比如，交易服务的功能发生变更时，只需通知履约服务团队，评估是否会影响到他们，上游服务团队则无需知晓。这种方式能大大减少影响面的评估工作，提高团队协作效率。
相反，如果上下游关系混乱，存在各种循环依赖，那么任何一个服务的改动都难以准确评估影响面。此时，就需要召集所有服务的团队，逐一评估是否有影响。
在实际项目中，如果每次会议都需要召集大量人员才能评估影响面，这样的协作效率显然太低。
3、上下游关系的核心使用场景
在软件研发过程中，上下游关系在很多关键场景中都发挥着重要作用：
- • 明确服务之间的依赖关系：上下游关系帮助开发者清晰理解服务间的依赖，防止循环依赖，减少服务故障引发连锁反应的风险。
- • 评估影响范围：当上游服务发生变更时，可以清晰地识别会受影响的下游服务，并制定应对方案。
- • 指导团队协作：上下游关系有助于明确各团队的职责和协作范围。上游团队需要考虑下游团队的需求，提供稳定的接口和服务，下游团队则需要适应上游的变化。
应用服务的交互方式
应用服务之间的交互方式有很多，最主要的就是同步调用和异步消息。
1、同步调用
同步调用是一种通信方式，客户端向被服务端发送请求，然后等待服务端处理完成并返回结果。
在此期间，客户端会被“阻塞住”，直到收到服务端的响应。这种方式要求双方都在线，而且调用方在等待响应时，没法做别的事。在微服务架构中，常用的同步调用协议包括 HTTP、REST API、Dubbo、Thrift、gRPC 和 SOAP 等。
同步调用适用于下游服务需要立刻从上游服务获取数据的场景。这种方式简单直接，但需要处理服务之间的可用性问题。举个例子，用户下单时，订单服务需要同步调用商品服务，获取商品的最新价格和商品信息，确保下单逻辑能正常执行。
通常来说，上游服务不应同步调用下游服务。如果上游服务同步调用下游服务，会导致上游需要了解下游的领域知识，违背DDD上下游的设计原则，加深系统耦合，并增加团队协作复杂性。
此外，这种做法还可能引发级联故障，降低系统可靠性。如果上下游直接互相调用，那下游服务发生故障时，也将直接影响上游服务的可用性，导致整个系统都瘫痪。
2、异步消息
异步消息是另一种通信方式，消息的生产者和消费者通过消息队列或消息中间件进行通信。
发送者发完消息就可继续其他操作，不用等接收者处理完。消息被发送到消息队列后，接收者从队列中异步获取并处理。这样一来，发送者和接收者的处理时间就不耦合了，双方可以各自独立运行，提高了系统的灵活性和可扩展性。
在微服务架构中，异步消息通常通过消息中间件实现，比如 RabbitMQ、Kafka、RocketMQ 等。
异步消息适用于上游服务向下游服务发布事件或通知的场景，能有效解耦服务，提高系统的弹性和可靠性。下游服务也可以通过异步消息向上游服务反馈信息，实现双向通信。
比如，用户提交订单后，订单服务调用支付服务发起支付。用户完成支付后，支付服务发布一个“支付成功”的消息，订单服务接收到消息后，更新订单状态。
3、其他交互方式
除了同步调用和异步消息这两种主要的交互方式外，在实际系统中还存在一些其他的交互方式。这些方式各有特点，在特定场景下可能会派上用场，但也都有其局限性。
1）共享数据库方式
多个服务访问同一个数据库，直接读取或写入数据。在微服务架构中，通常不建议采用共享数据库的方式，因为这违反了服务自治的原则，增加了服务之间的耦合度，修改数据库表结构可能会影响多个业务团队，这大大增加了评估影响面的难度。
2）文件传输
服务之间通过共享文件系统、FTP或其他文件传输协议来交换数据。这种方式主要用于处理大量历史数据或批量数据的场景，例如日终对账、数据备份和统计分析等。由于涉及文件读写和传输操作，实时性较差，因此不适合对响应时间要求高的业务场景。
3）服务总线（ESB）
使用统一的通信总线来连接不同的服务和系统，服务之间不直接通信，而是通过总线来“中转”，适用于需要集成多种异构系统和服务的大型企业级系统。但是，这种方式引入了额外的架构层，增加了系统的复杂性，所有服务都耦合到总线上，存在单点故障的风险。

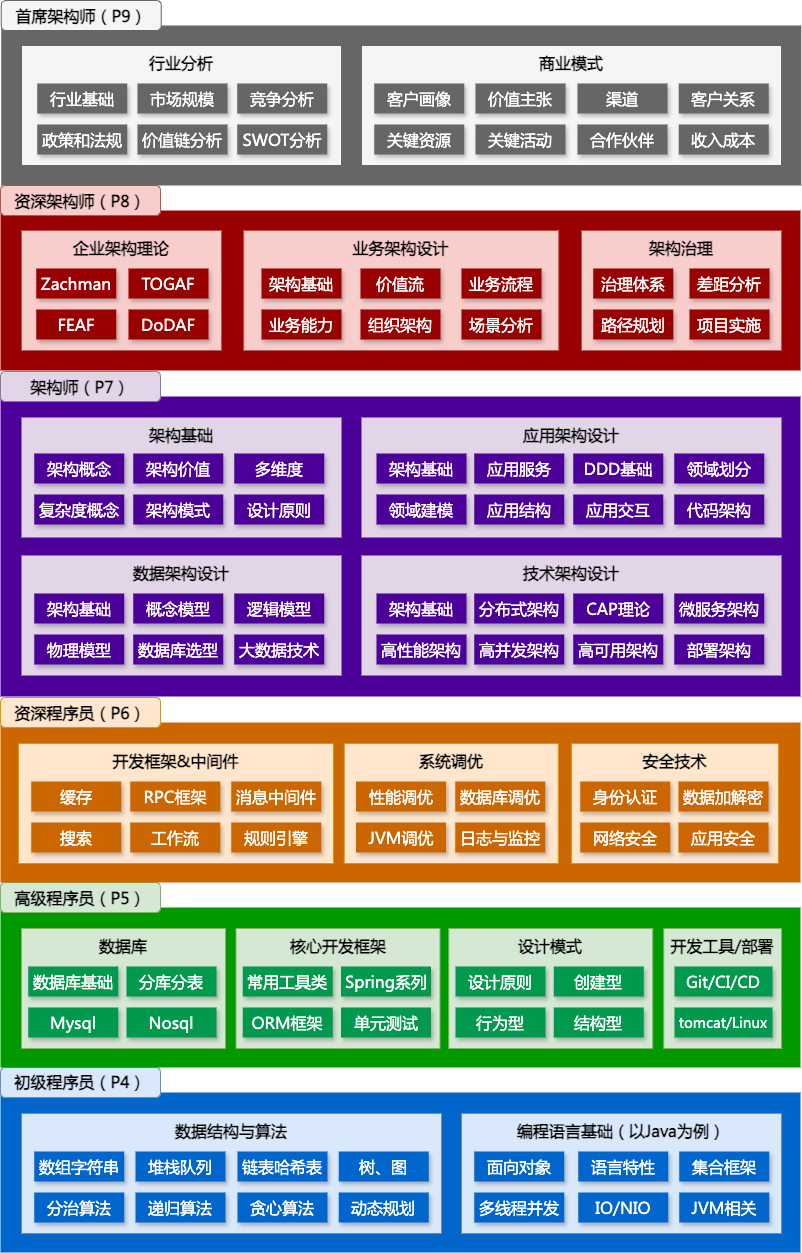

对了，基于我10多年的架构经验，精心整理了一套 超全的架构学习路线 。帮你少走弯路，早日成为 百万年薪 架构师！
