通俗理解RoPE、2D-RoPE、M-RoPE

本文通过将这些方法可视化呈现为旋转操作和维度拆分，能让旋转位置编码（RoPE）、二维旋转位置编码（2D-RoPE）以及多模态旋转位置编码（M-RoPE）的核心概念更直观、更易于理解。

为什么需要位置嵌入？

假设有两个语言模型：一个一次只能处理一个词，另一个则可以并行处理所有词。

现在，有一个词序列，比如“Dog eats food”。

• 对于第一个模型，输入的顺序很重要，因为它必须先处理“Dog”，再处理“eats”，最后处理“food”。但显然，这样既缓慢又低效！
• 对于第二个模型，输入的顺序不重要，因此可以一次性输入所有词，甚至是乱序的，比如“food”、“Dog”、“eats”。由于这个模型可以并行处理所有词，所以速度快得多。

第二个模型的问题在于它不知道词的顺序。因此，需要向输入嵌入中添加一些位置信息。

现在，想象一下，用N个嵌入向量代替词，每个向量的维度为n\_dim。举个例子：4个嵌入向量，每个的维度n\_dim=8，且初始化为1：

现在将位置嵌入0、1、2、3分别应用到每个嵌入向量上。还使用了一种假想的方法，即简单地将位置索引加到每个嵌入向量上。因此，第一个嵌入向量就会是1+0，第二个是1+1，以此类推。

当然，这只是一个用于说明该概念的简单例子。实际上，这种方法是行不通的。那么，该怎么做呢？

RoPE

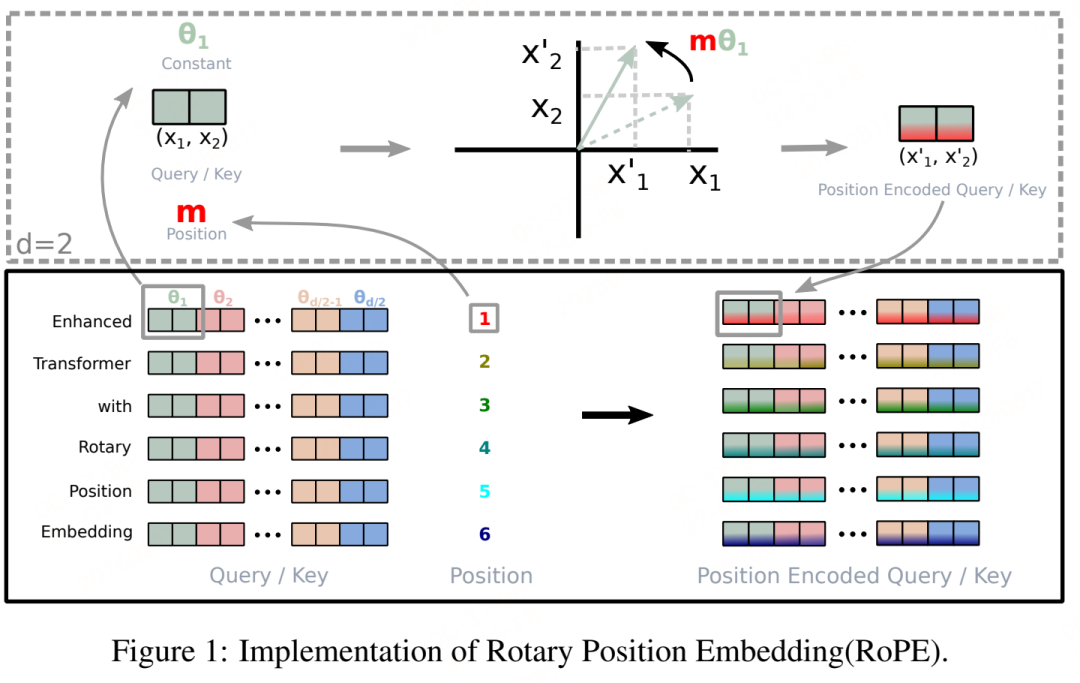

RoPE是旋转位置嵌入（Rotary Position Embedding）的缩写。目前广泛运用在LLM中，其是一种在Transformer模型的输入嵌入中编码位置信息的方法。

RoPE的工作原理很简单，就是在二维空间中旋转输入嵌入向量。这里不深入数学细节，但举一个简单的例子：

输入向量为[x=0, y=1]，每个位置会将该嵌入向量逆时针旋转20度（

）。

在现实世界中，并非只有2个维度，而是有n_dim个维度。例如，n_dim = 4：

那么，如何在n维空间中旋转一个向量呢？答案很简单：将这个向量拆分成多个二维对。

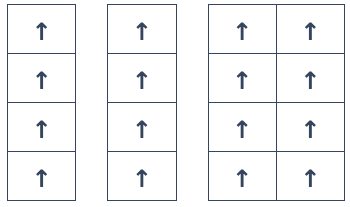

为了简化说明，会用箭头来替代每一对（二维对）：

现在有趣的部分来了：不会用相同的角度旋转每个向量，因为这样很快就会耗尽所有可能的角度 。

理解这一点的最佳方式就像看待一个时钟🕓：秒针每转一整圈，分针只转动一小部分。

在RoPE中，旋转的量被称为频率（记为

），其定义为：

其中，

是二维对的索引（范围从

到

），base是一个预定义的常数，通常为10000。

要确定每个二维对的旋转量

θ

，只需将位置索引

乘以频率

即可：

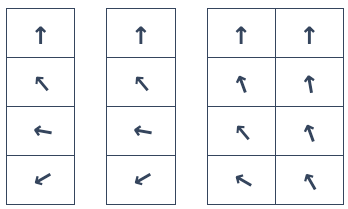

为简单起见，假设第一对的频率

仍为20°，第二对的频率

为10°：

如所见，第一对的旋转速度比第二对快，就像时钟的秒针比分针转得快一样。

就像时钟的三根指针可以用来表示一天中的86400秒那样，可以用同样的思路在RoPE中表示所有的n维维度。

gemma的RoPE实现如下：


def \_compute\_default\_rope\_parameters(
    config: Optional[PretrainedConfig] = None,
    device: Optional["torch.device"] = None,
    seq\_len: Optional[int] = None,
    **rope\_kwargs,
) -> tuple["torch.Tensor", float]:
    """
    Computes the inverse frequencies according to the original RoPE implementation
    Args:
        config ([`~transformers.PretrainedConfig`]):
            The model configuration.
        device (`torch.device`):
            The device to use for initialization of the inverse frequencies.
        seq\_len (`int`, *optional*):
            The current sequence length. Unused for this type of RoPE.
        rope\_kwargs (`Dict`, *optional*):
            BC compatibility with the previous RoPE class instantiation, will be removed in v4.45.
    Returns:
        Tuple of (`torch.Tensor`, `float`), containing the inverse frequencies for the RoPE embeddings and the
        post-processing scaling factor applied to the computed cos/sin (unused in this type of RoPE).
    """
    base = rope\_kwargs["base"]
    dim = rope\_kwargs["dim"]
    attention\_factor = 1.0  # Unused in this type of RoPE

    # Compute the inverse frequencies
    # 计算RoPE公式40中的theta，每2个维度共用一个inv\_freq
    inv\_freq = 1.0 / (base ** (torch.arange(0, dim, 2, dtype=torch.int64).to(device=device, dtype=torch.float) / dim))
    return inv\_freq, attention\_factor

class GemmaRotaryEmbedding(nn.Module):
    def \_\_init\_\_(self, config: GemmaConfig, device=None):
        super().\_\_init\_\_()
        self.rope\_type = "default"
        self.max\_seq\_len\_cached = config.max\_position\_embeddings
        self.original\_max\_seq\_len = config.max\_position\_embeddings
        self.config = config
        # 计算前面一半维度旋转角度theta，用于和position\_ids相乘
        inv\_freq, self.attention\_scaling = \_compute\_default\_rope\_parameters(self.config, device)
        self.register\_buffer("inv\_freq", inv\_freq, persistent=False)
        self.original\_inv\_freq = self.inv\_freq
    def forward(self, x, position\_ids):
        inv\_freq\_expanded = self.inv\_freq[None, :, None].float().expand(position\_ids.shape[0], -1, 1).to(x.device)
        position\_ids\_expanded = position\_ids[:, None, :].float()
        device\_type = x.device.type if isinstance(x.device.type, str) and x.device.type != "mps"else"cpu"
        with torch.autocast(device\_type=device\_type, enabled=False):  # Force float32
            #这里的freqs只是前面一半维度的
            freqs = (inv\_freq\_expanded.float() @ position\_ids\_expanded.float()).transpose(1, 2)
            # 在hidde\_dim维度拼接起来之后freqs最后一维的维度才等于hidden\_size
            emb = torch.cat((freqs, freqs), dim=-1)
            # 计算 cos(m*theta)和sin(m*theta)
            cos = emb.cos()
            sin = emb.sin()

        return cos.to(dtype=x.dtype), sin.to(dtype=x.dtype)

def rotate\_half(x):
    """
    Rotates half the hidden dims of the input.
    将输入x后hidden\_dim的半部分取反并拼接到原来前半部分的前面
    """
    x1 = x[..., : x.shape[-1] // 2]
    x2 = x[..., x.shape[-1] // 2 :]
    return torch.cat((-x2, x1), dim=-1)

def apply\_rotary\_pos\_emb(q, k, cos, sin, position\_ids=None, unsqueeze\_dim=1):
    """
    Applies Rotary Position Embedding to the query and key tensors.
    将q,k乘以得到的旋转矩阵cos,sin
    """
    cos = cos.unsqueeze(unsqueeze\_dim)
    sin = sin.unsqueeze(unsqueeze\_dim)
    q\_embed = (q * cos) + (rotate\_half(q) * sin)
    k\_embed = (k * cos) + (rotate\_half(k) * sin)
    return q\_embed, k\_embed

2D-RoPE

到目前为止，只讨论了RoPE，它是一种一维位置嵌入方法。这对于一维序列很有用，比如文本。

但如果想将RoPE用于二维序列（例如图像），该怎么办呢？

二维RoPE（2D-RoPE）是RoPE的一种简单扩展，在这种方法中，每个输入向量都有一个二维位置

：

回到时钟的类比，一个简单的思路是使用两个时钟，一个对应y轴，另一个对应x轴。

为了说明这一点，将初始示例的维度n_dim加倍，这样就有n_dim = 8：

现在它被表示为4对二维向量：

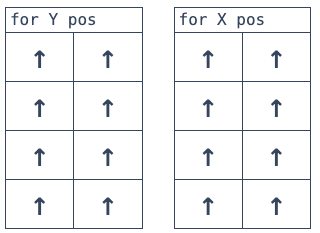

其思路是将该向量进一步拆分为两部分，一部分对应y轴，另一部分对应x轴。

假设这4个向量的位置列表如下：

• [0, 0]
• [0, 1]
• [1, 2]
• [1, 3]

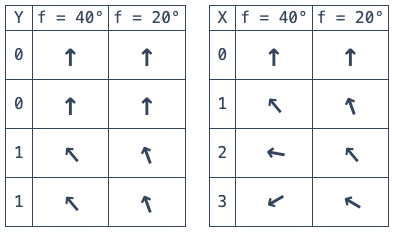

使用一组40°和20°的角度值，可以像这样独立旋转每个部分的向量：

据所知，这种二维旋转位置编码（2D-RoPE）方法被用于Llama 4模型的视觉编码器中。

2D-RoPE with interleaved frequency

在之前的示例中，对两个轴使用了相同的角度值（40°和20°）。但如果想为每个轴使用不同的频率呢？

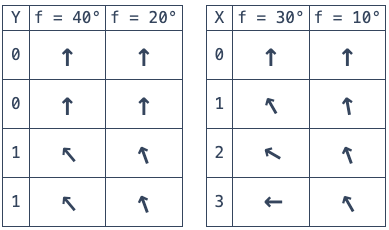

以Mistral的Pixtral模型为例：

• 首先为所有二维向量对创建一个频率列表，例如：40°、30°、20°、10°
• 然后将这些频率按轴交错分配，这样y轴得到40°、20°，x轴得到30°、10°。

巧妙之处在于，无需先构建一个频率列表（例如40°、30°、20°、10°），再从中挑选奇数位或偶数位的频率值，只需调整n_dim参数值和频率的缩放比例，就能得到相同的结果。可以查看这个PR（拉取请求）了解的具体实现方式。

M-RoPE

Qwen2VL的M-RoPE

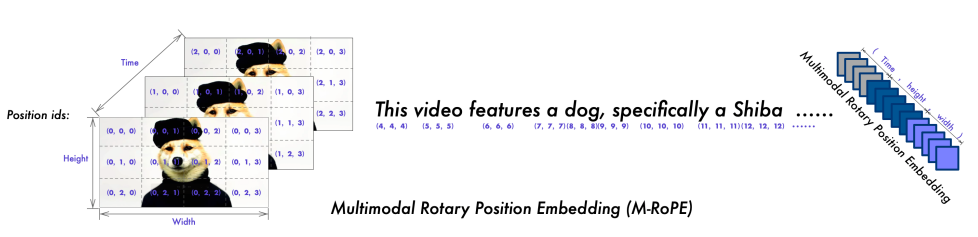

M-RoPE是Multimodal-RoPE（多模态旋转位置编码）的缩写，最初由Qwen2VL模型提出。

M-RoPE扩展了二维旋转位置编码（2D-RoPE）的理念，不过现在每个位置包含的维度不止2个。例如，可以有三维

时

间

、

轴

、

轴

，甚至更多维度。

其核心思想是，不再将嵌入向量拆分为2部分，而是拆分为……没错，拆分为n部分，其中n是每个位置的维度数量。

如果仔细查看Qwen2VL的config.json文件，会看到一个名为mrope_section的配置，其中包含3个数值。每个数值代表每个部分的二维对数量。


"rope\_scaling": {
    "type": "mrope",
    "mrope\_section": [
      16,
      24,
      24
    ]
  },

为了便于理解，举一个简单的例子：当嵌入向量的维度n\_dim=8时，最终会得到4对二维向量：

假设的mrope_section配置为

，可以将嵌入向量拆分为3个部分：

然后，使用与二维旋转位置编码（2D-RoPE）中所解释的相同方法，对每个部分独立应用旋转位置编码（RoPE）。

参考文献

• RoFormer: Enhanced Transformer with Rotary Position Embedding，https://arxiv.org/abs/2104.09864
• Qwen2-VL: Enhancing Vision-Language Model’s Perception of the World at Any Resolution，https://arxiv.org/pdf/2409.12191
