#define FULL\_WARP\_MASK 0xFFFFFFFF
#define CREATE\_SHFL\_MASK(mask, predicate) \
mask = \_\_ballot\_sync(FULL\_WARP\_MASK, (predicate))
template <typename T>
\_\_forceinline\_\_ \_\_device\_\_ T CudaShuffleDownSync(unsigned mask, T val, int delta, int width = warpSize) {
return __shfl_down_sync(mask, val, static\_cast<unsigned>(delta), width);
}
__ballot_sync
int __ballot_sync(unsigned mask, int predicate);
返回一个 32 位无符号整数，代表了该线程束内变量 predicate 的非零值分布情况（即线程 predicate 为零的该函数返回值该位为 0，线程 predicate 非零的该函数返回值该位为 1 ）
unsigned mask = __ballot_sync(FULL_MASK, threadIdx.x < NUM_ELEMENTS);
if (threadIdx.x < NUM_ELEMENTS) {
val = input[threadIdx.x];
for (int offset = 16; offset > 0; offset /= 2)
val += __shfl_down_sync(mask, val, offset);
…
}
假设我们要计算数组 input[] 的所有元素的总和，其大小 NUM_ELEMENTS 小于线程块中的线程数，这个时候就可以考虑使用 __ballot_sync() 指定 predicate 为 thread.Idx.x < NUM_ELEMENTS 来计算 __shfl_down_sync() 需要的成员掩码 mask， 从而决定哪些线程将参与规约求和任务。__ballot_sync() 自身使用 FULL_MASK（32 个线程为 0xffffffff），因为我们假设所有线程都会执行它。
__shfl_down_sync
int __shfl_down_sync(unsigned mask, int var, unsigned detla, int width=warpSize);
表示被 mask 指定的线程返回向后偏移为 delta 的线程中的变量 var 的值，其余线程返回0；

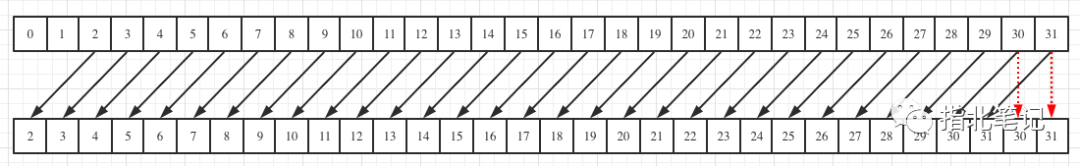

__shfl_down_sync(0xffffffff, x, 2)，表示 laneid 为 0 ~29 的线程分别获得 laneid 为 2 ~ 31 的线程中变量 x 的值；

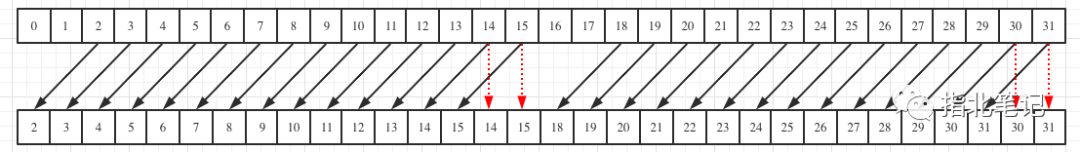

__shfl_down_sync(0xffffffff, x, 2, 16)，表示 laneid 为 0 ~13 的线程分别获得 laneid 为 2 ~ 15 的线程中变量 x 的值；laneid 为 16 ~29 的线程分别获得 laneid 为 18 ~ 31 的线程中变量 x 的值;
__shfl_down_sync primitives 其实随处可见，在广泛应用的并行规约(parallel reductions)算法中，最常见的就是并行规约求和(BlockReduceSum)。理解 BlockReduceSum 之前先来看一下 WarpReduceSum 的实现过程，这里截取一段 pytorch 中实现的 WarpReduceSum 代码，共同学习一下；
经过 log2(warpSize)=5 次 shfl_down.
// Sums `val` accross all threads in a warp.
//
// Assumptions:
// - The size of each block should be a multiple of `warpSize`
template <typename T>
\_\_inline\_\_ \_\_device\_\_ T WarpReduceSum(T val) {
#pragma unroll
for (int offset = (warpSize >> 1); offset > 0; offset >>= 1) {
val += __shfl_down_sync(0xffffffff, val, offset, warpSize);
}
return val;
}

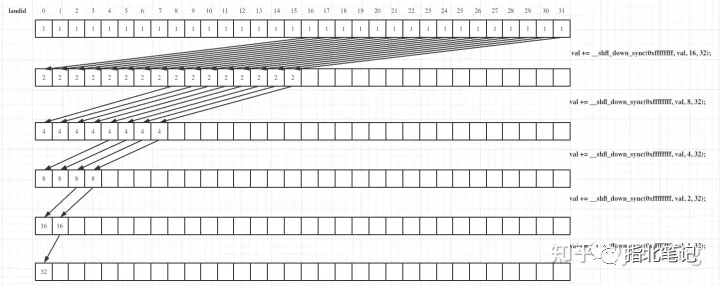

这段代码的实现逻辑可以借助下面这张图来辅助理解，假设初始 warp 内每个线程的 val 值为1，经过 5 轮循环之后线程0获得最终正确的 reduce sum 结果val=32。注意，这里只画了有助于理解最终规约结果的线程，实则所有线程都会改变值，只是他们在规约中并不会用到而已；
有了 WarpReduceSum 的基础，那么再截取一段 pytorch 中实现的 BlockReduceSum 代码，BlockReduce 主要借助 WarpReduce 来做，因此 blocksize 必须是 warp 的整数倍。整个流程如下：
- 首先让所有线程执行 WarpReduceSum
- 然后将每个线程束的 reduce 结果存储到 shared memory 中，注意这里是 lane_id=0 的线程去存储，因为前面提到了只有线程0上有正确的reduce结果
- 从 shared memory 把数据读取出来，最后再用一个 warp 对其做 reduce，即可获得整个 block 的 reduce 结果
// Sums `val` accross all threads in a block.
//
// Assumptions:
// - Thread blocks are an 1D set of threads (indexed with `threadIdx.x` only)
// - The size of each block should be a multiple of `warpSize`
// - `shared` should be a pointer to shared memory with size of, at least,
// `sizeof(T) * number\_of\_warps`
template <typename T>
\_\_inline\_\_ \_\_device\_\_ T BlockReduceSum(T val, T* shared) {
const int laneid = threadIdx.x % warpSize;
const int warpid = threadIdx.x / warpSize;
val = WarpReduceSum(val);
__syncthreads();
if (laneid == 0) {
shared[warpid] = val;
}
__syncthreads();
val = (threadIdx.x < blockDim.x / warpSize) ? shared[laneid] : T(0);
if (warpid == 0) {
val = WarpReduceSum(val);
}
return val;
}
WarpReduce
constexpr int kWarpSize = 32;
// ReduceOp 可以是任何 Binary Op, e.g sum, or, and
template <typename T, typename ReduceOp>
\_\_device\_\_ \_\_forceinline\_\_ T WarpReduce(T val, ReduceOp reducer) {
unsigned mask = 0u;
mask = __ballot_sync(0xFFFFFFFF, true);
for (int stride = kWarpSize / 2; stride > 0; stride >>= 1) {
T temp = __shfl_down_sync(mask, val, stride);
val = reducer(val, temp);
}
return val;
}
BlockReduce
warpSize = 32, 能在一个warpSize内规约block中的数，那么 blockDim.x <= warpSize * warpSize = 1024, 且 blockDim.x % warpSize = 0;
blockDim.x = 128 的话，可以规约 4 个Warp的数。
/* e.g.
* |---------block---------|
* |warp0|warp1|warp2|warp3|
* |0~31|32~63|64~95|96~127| ---->blockDim.x = 128
* \|/ \|/ \|/ \|/ ---->1. First WarpReduce in each warp
* res0 res1 res2 res3 ---->2. Store result of each warp to shared memory
* \ \ / / ---->3. Load the result above from shared memory
* res to warp0 and process the second WarpReduce
*/
BlockXReduce
BlockXReduce 在 blockDim.x 的方向上规约，即按行规约。
/**
* @brief BlockXReduce reduce along blockDim.x.
* blockDim.y不变，返回 threadIdx.y 行规约后的结果。
*/
template <typename T, typename ReduceOp>
\_\_device\_\_ \_\_forceinline\_\_ T BlockXReduce(T val, ReduceOp reducer) {
__syncthreads();
using kWarpSize;
// 最多可以处理 2*warpSize 个 warp。
__shared__ T shared[2 * kWarpSize];
int block_dim_x = blockDim.x;
if (blockDim.x > kWarpSize) {
// blockDim.x 大于 warpSize 时。即，不能在一个warpReduce内完成所有数的规约。
// Bit operation can be used when kWarpSize is 32 or 64 now
// kWarpSize==32, rshift\_val=5; 2^5 = 32
// kWarpSize==64, rshift\_val=6; 2^6 = 64
// other, rshift\_val = 5; 2^5 = 32
constexpr int rshift_val =
(kWarpSize != 32) ? ((kWarpSize == 64) ? 6 : 5) : 5;
// x 方向上包含多少个warp，
// 即 block\_dim\_x = blockDim.x / warpSize
block_dim_x = blockDim.x >> rshift_val;
// lane = threadIdx.x % kWarpSize
int lane = threadIdx.x & (kWarpSize - 1);
int tid = threadIdx.y * blockDim.x + threadIdx.x;
// warp id
int wid = tid >> rshift_val;
// row id = block id
int bid = threadIdx.y;
val = WarpReduce(val, reducer);
if (lane == 0) {
// warp id
shared[wid] = val;
}
__syncthreads();
// 为 <2> WarpReduce 加载数据。y方向shape不变，x方向缩减为warp的个数
val = shared[bid * block_dim_x + lane];
}
// <2> WarpReduce, 在一个warp内可以完成规约。
unsigned mask = 0u;
CREATE_SHFL_MASK(mask, true);
for (int stride = 1; stride < block_dim_x; stride <<= 1) {
T temp = CudaShuffleDownSync(mask, val, stride);
val = reducer(val, temp);
}
__syncthreads();
// x方向结果规约到 threadIdx.x，并根据行号threadIdx.y保存数据。
// 即，矩阵按行规约。
if (threadIdx.x == 0) {
shared[threadIdx.y] = val;
}
__syncthreads();
// 返回对应行的规约结果。
return shared[threadIdx.y];
}
BlockYReduce
BlockYReduce 在 blockDim.y 的方向上规约，即按列规约。
/**
* @brief Will be used in BlockYReduce, get the index of reduce\_num in shared memory.
*/
\_\_device\_\_ \_\_forceinline\_\_ int SharedMemoryIndex(int stride) {
return (threadIdx.y + stride) * blockDim.x + threadIdx.x;
}
/**
* @brief BlockYReduce reduce along blockDim.y.
*/
template <typename T, typename ReduceOp>
\_\_device\_\_ \_\_forceinline\_\_ T BlockYReduce(T val, ReduceOp reducer) {
// block 中的线程数最多1024 = 32*32
__shared__ T shared_memory[1024];
// block 中的数加载到 shared memory中。
shared_memory[SharedMemoryIndex(0)] = val;
for (int stride = blockDim.y / 2; stride > 0; stride >>= 1) {
__syncthreads();
if (threadIdx.y < stride && threadIdx.y + stride < blockDim.y)
// reduce threadIdx.y and threadIdx.y + stride
T temp = shared_memory[SharedMemoryIndex(stride)];
val = reducer(val, temp);
}
shared_memory[SharedMemoryIndex(0)] = val;
}
__syncthreads();
// 获取按列规约后的结果，即row0的结果。
return shared_memory[threadIdx.x];
}
