本文作者：

薯片（https://github.com/Violet2314） 广东财经大学

---

导读

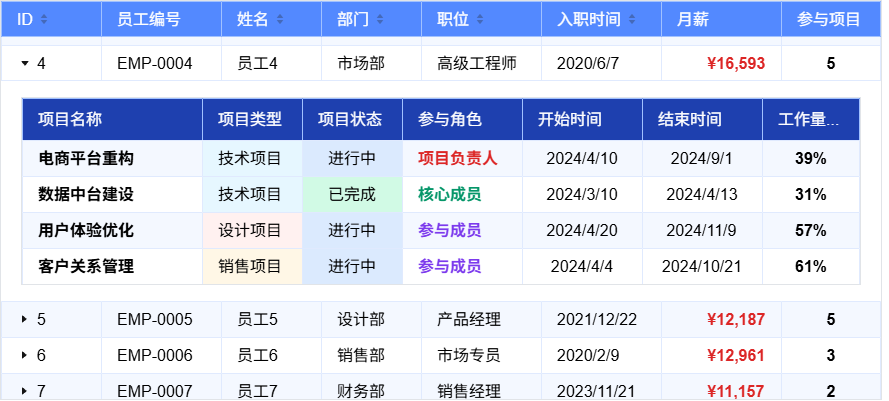

VTable 主从表插件（MasterDetailPlugin）是基于 VisActor VTable 开发的企业级数据可视化组件，专门解决复杂业务场景中的层次化数据展示需求。该插件突破了传统表格的平面化限制，实现了在主表行内嵌入完整子表格的创新交互模式，为用户提供了直观、高效的数据钻取和详情查看体验

核心能力

• 支持在主表行内嵌入完整的子表格，让复杂数据结构一目了然
• 支持静态配置和动态函数配置，满足各种业务场景
• 支持懒加载机制，优化大数据量场景下的性能表现

典型业务场景

业务场景	主表数据	子表数据
订单管理	订单基本信息	商品清单、物流详情
项目管理	项目概览	任务列表、成员分工
财务管理	汇总数据	明细账目、凭证信息
库存管理	产品类别	SKU详情、库存动态
客户管理	客户基本信息	联系记录、交易历史

快速上手

获取NPM包

首先，你需要在项目根目录下使用以下命令安装：


*# 使用 npm 安装*
npm install @visactor/vtable @visactor/vtable-plugins

*# 使用 yarn 安装  *
yarn add @visactor/vtable @visactor/vtable-plugins


引入主从表插件

通过 NPM 包引入


import * as VTable from '@visactor/vtable';
import { MasterDetailPlugin } from '@visactor/vtable-plugins';

function generateData(*count*) {
  const depts = ['Engineering', 'Marketing', 'Sales', 'HR', 'Finance'];
  return Array.from({ length: count }).map((*\_*, *i*) => ({
    id: i + 1,
    rowNo: i + 1,
    name: `姓名 ${i + 1}`,
    department: depts[i % depts.length],
    score: Math.floor(Math.random() * 100),
    amount: Math.floor(Math.random() * 10000) / 100,
    children:
      i % 4 === 0
        ? [
            { task: `子任务 A-${i + 1}`, status: 'open' },
            { task: `子任务 B-${i + 1}`, status: 'done' }
          ]
        : undefined
  }));
}

const records = generateData(11);
 const masterDetailPlugin = new VTablePlugins.MasterDetailPlugin({
id: 'master-detail-static-3',
detailTableOptions: {
  columns: [
    { field: 'task', title: '任务名', width: 220 },
    { field: 'status', title: '状态', width: 120 }
  ],
  defaultRowHeight: 30,
  defaultHeaderRowHeight: 30,
  style: { margin: 12, height: 160 },
  theme: VTable.themes.BRIGHT
}
});

const columns = [
{ field: 'id', title: 'ID', width: 70, sort: true },
{ field: 'rowNo', title: '#', width: 60, headerType: 'text', cellType: 'text' },
{ field: 'name', title: '姓名', width: 140, sort: true },
{ field: 'department', title: '部门', width: 140, sort: true },
{ field: 'score', title: '分数', width: 100, sort: true },
{
  field: 'amount',
  title: '金额',
  width: 120,
  sort: true,
  fieldFormat: (*v*) => {
    if (typeof v === 'number' && !isNaN(v)) {
      return `$${v.toFixed(2)}`;
    }
    return v === undefined || v === null ? '' : String(v);
  }
}
];

const option = {
  container: document.getElementById(CONTAINER\_ID),
  columns,
  records,
  autoFillWidth: true,
  hierarchyTextStartAlignment: true,
  plugins: [masterDetailPlugin]
};

const tableInstance = new VTable.ListTable(option);

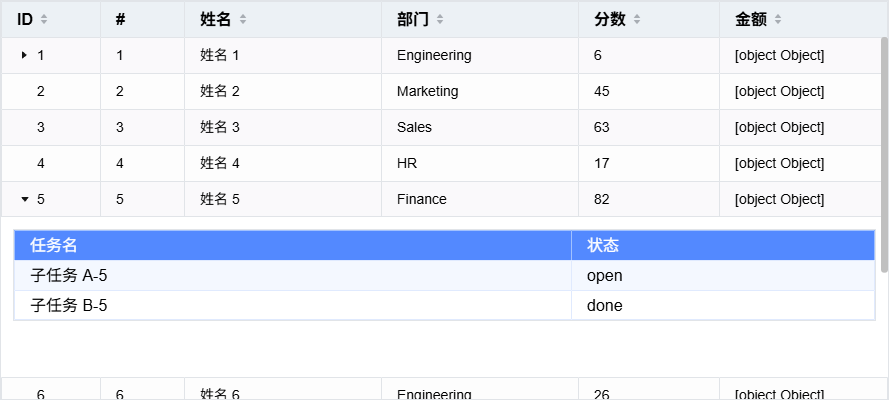

运行后效果：

参数配置

参数名称	类型	默认值	功能说明
id	string	master-detail-${timestamp}	插件实例的全局唯一标识符，用于区分多个插件实例
enableCheckboxCascade	boolean	true	是否启用主从表之间的checkbox级联功能，主表中的复选框选择会自动与相应的子表同步
detailTableOptions	DetailTableOptions	Function	*
子表配置选项，支持静态对象配置或基于数据的动态配置函数

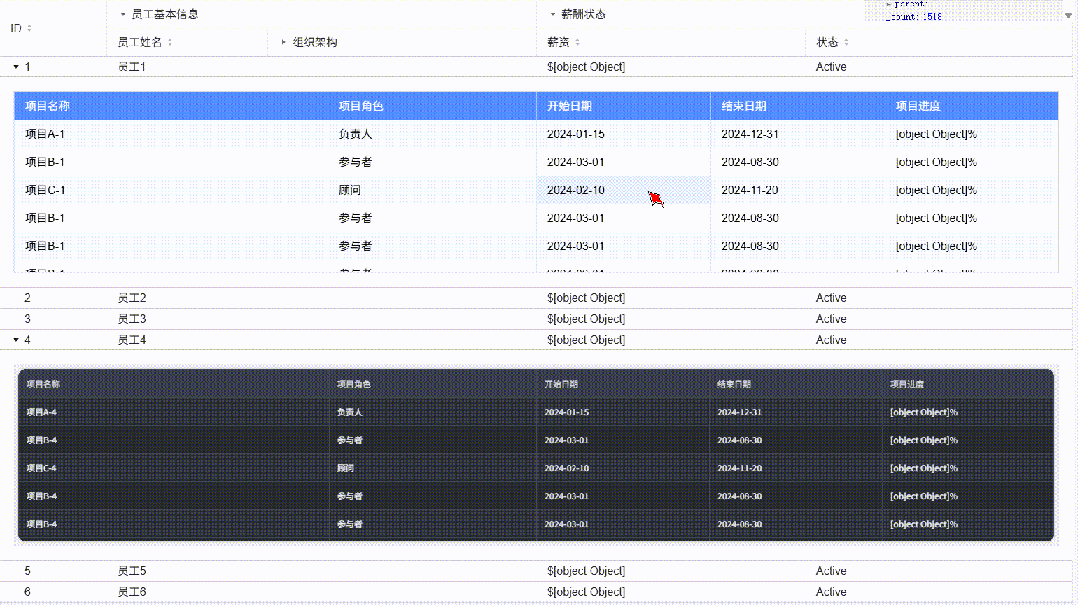

动态配置示例


const masterDetailPlugin = new MasterDetailPlugin({
  id: 'employee-detail-plugin',
  detailTableOptions: ({ *data*, *bodyRowIndex* }) => {
    if (bodyRowIndex === 0) {
      return {
        columns: [
        //......
        ],
        theme: VTable.themes.BRIGHT,
        style: {
          margin: 20,
          height: 300
        }
      };
    }
    return {
      columns: [
      //......
      ],
      theme: VTable.themes.DARK,
      style: {
        margin: 20,
        height: 300
      }
    };
  }
});


主从表插件的主要能力

展开行和渲染子表

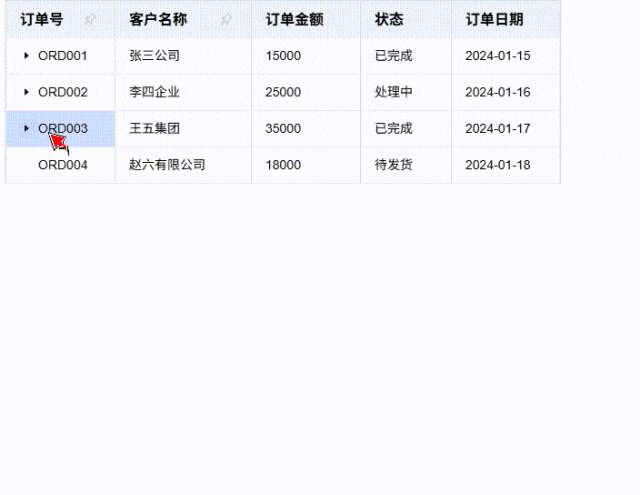

当用户点击表格行的展开图标时，系统会在该行下方动态创建一个完整的子表格实例。子表格具备独立的配置、数据源和交互能力，与主表形成层次化的数据展示结构。

当用户点击展开图标时，会触发以下处理链：


用户点击展开图标
    ↓
EventManager.handleIconClick()
    ↓
MasterDetailPlugin.expandRow(rowIndex, colIndex)
    ↓
检查行是否已展开 (isRowExpanded)
    ↓
获取记录数据 (getRecordByRowIndex)
    ↓
MasterDetailPlugin.getChildren()
    ↓
ConfigManager.getDetailConfigForRecord()
    ↓
updateRowHeightForExpand()
    ↓
updateContainerHeight()
    ↓
SubTableManager.renderSubTable()
    ↓
recalculateAllSubTablePositions(*bodyRowIndex* + 1)
    ↓
drawUnderlineForRow()
    ↓
refreshRowIcon()


技术特性

• 独立实例 : 每个子表都是完整的VTable实例，支持所有表格功能
• 动态行高 : 主表行高自动适配子表内容，支持自适应和固定高度
• 位置同步 : 主表滚动时子表位置实时跟随，保持视觉连贯性
• 内存管理 : 收起时自动销毁子表实例，展开时重新创建

生命周期管理

创建阶段: 主表行展开 → 解析配置 → 实例化子表

运行阶段: 位置同步 → 事件处理 → 数据更新

销毁阶段: 行收起 → 清理事件 → 销毁实例 → 回收内存

滚动同步机制

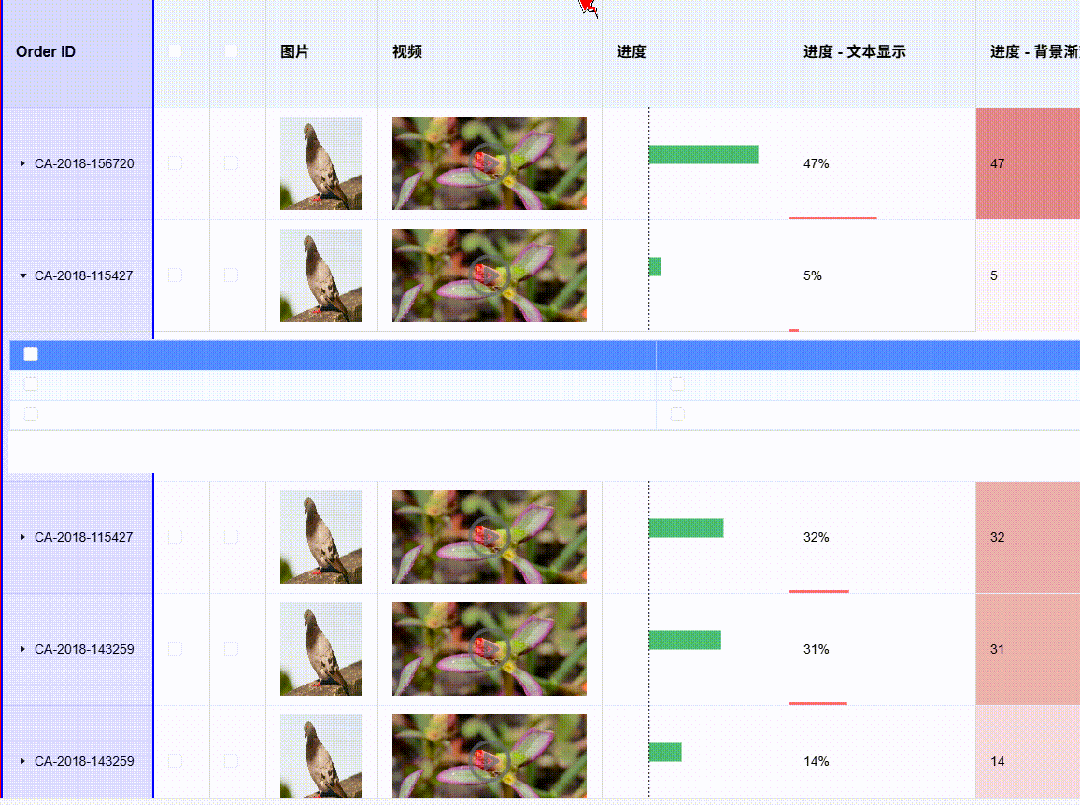

主表滚动时，所有子表会实时跟随滚动，保持视觉上的一体化效果。同时优化了滚动事件的触发机制，并且还有主子表的滚动分离机制，即当鼠标在子表内滚动时并且没有滚动到上下边界的时候，我滚动的是子表的内容，主表是不会滚动的，主表滚动的时候子表是不会滚动的

技术特性

• scrollEventAlwaysTrigger: 自动设置为true，确保边界滚动也能触发事件
• 批量更新: 一次滚动事件批量更新所有子表位置

主从表checkbox联动功能

主从表checkbox联动实现了主表与子表之间选择状态的智能同步。当主表行被选中时，其对应的子表中所有行自动选中；当子表中部分行被选中/取消选中时，主表行的选择状态会相应更新状态。使用参数enableCheckboxCascade来决定是否开启，默认是true


主表checkbox点击 → 检测子表存在 → 遍历子表所有行 → 同步选择状态 → 触发联动回调
子表checkbox点击 → 统计子表选中数量 → 计算主表状态 → 更新主表checkbox → 触发联动回调


技术实现

• 事件监听 : 监听主表和子表的checkbox变化事件
• 状态同步 : 通过内部状态管理器维护选择状态映射关系
• 回调通知 : 选择状态变化时触发相应回调函数，便于业务处理

这种联动机制大大提升了复杂数据结构的操作效率，用户可以通过简单的点击实现批量选择操作。

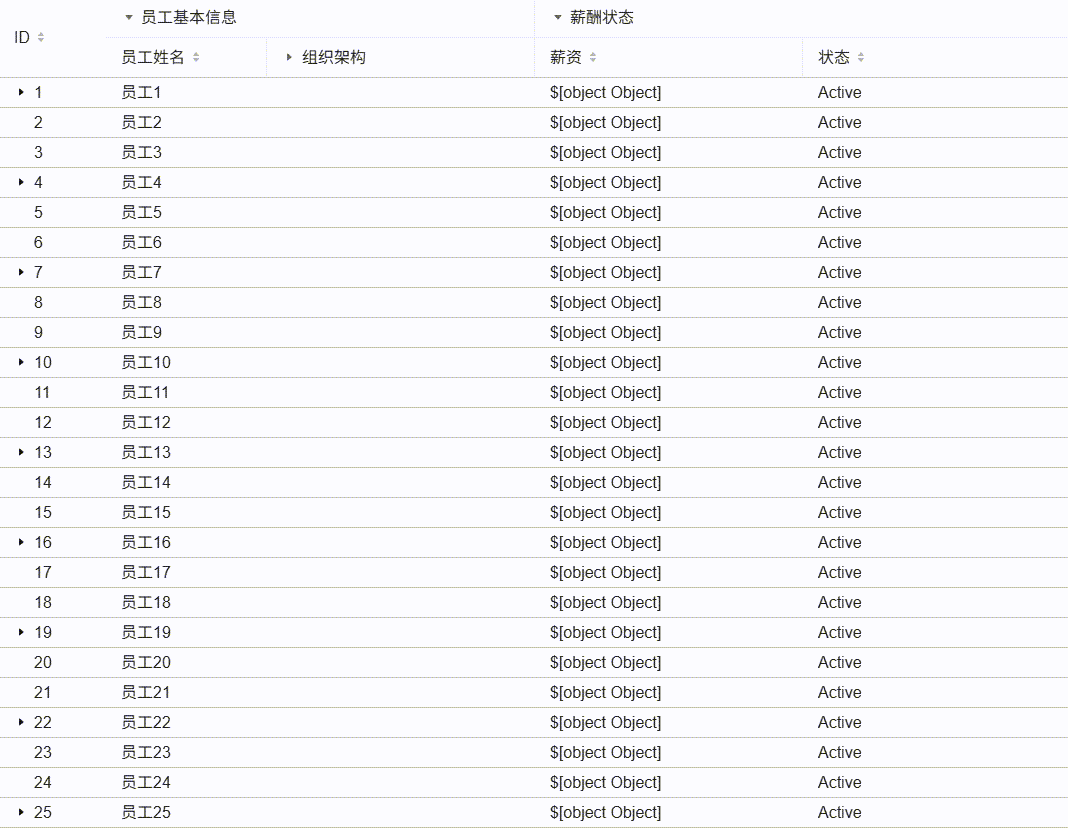

懒加载功能

当父行记录的 children 字段为 true 时，表示这是一个懒加载节点，需要通过监听 VTable TREE_HIERARCHY_STATE_CHANGE 事件来实现异步数据获取

当用户点击包含懒加载节点的展开图标时，会触发以下调用链：


用户点击展开图标
    ↓
table.toggleHierarchyState()
    ↓
触发 TREE\_HIERARCHY\_STATE\_CHANGE 事件
    ↓
用户事件处理器接收事件参数
    ↓
tableInstance.setLoadingHierarchyState(col, row) 显示loading图标
    ↓
异步数据获取
    ↓
plugin.setRecordChildren(detailData, col, row) 设置数据并展开
    ↓
渲染子表并完成展开


方法	说明	参数
plugin.setLoadingHierarchyState(col, row)	显示loading图标	col: 列索引, row: 行索引
plugin.setRecordChildren(children, col, row)	设置子数据并展开	children: 子数据数组, col: 列索引, row: 行索引

用户配置示例


const masterData = [
  { id: 1, name: '订单001', children: true },    *// 懒加载标识*
  { id: 2, name: '订单002', children: [...] }   *// 静态数据*
];

const plugin = new MasterDetailPlugin({
  detailTableOptions: {
    *// 子表配置*
  }
});

const tableInstance = new VTable.ListTable(options);

*// 监听主从表层次状态变化事件*
const { MASTER\_DETAIL\_HIERARCHY\_STATE\_CHANGE } = VTable.ListTable.EVENT\_TYPE;
tableInstance.on(MASTER\_DETAIL\_HIERARCHY\_STATE\_CHANGE, async (*args*) => {
  if (args.hierarchyState === VTable.TYPES.HierarchyState.expand &&
      args.originData?.children === true) {

    *// 显示loading状态*
    plugin.setLoadingHierarchyState(args.col, args.row);

    try {
      *// 异步数据获取*
      const detailData = await fetchDataFromAPI(args.originData.id);

      *// 设置子数据并自动展开*
      plugin.setRecordChildren(detailData, args.col, args.row);
    } catch (error) {
      console.error('Failed to load detail data:', error);
    }
  }
});


智能缓存机制

• 一次加载 : 数据加载成功后，children: true 自动转换为实际数据数组
• 永久缓存 : 再次点击时识别为静态数据，直接展开无需重新加载

这种设计实现了透明的按需加载，用户只需配置 onLazyLoad 回调，其余状态管理完全由插件自动处理。

小结

VTable 主从表插件是一个正在成长的开源数据展示插件，我们致力于为Web应用提供优秀的层次化数据展示解决方案。

它将复杂的主从数据关系展示能力带到了Web端，同时充分发挥了现代Web技术的交互优势。无论您是要构建订单管理系统、项目管理平台、财务报表系统，还是任何需要主从表功能的Web应用，VTable主从表插件都能为你提供一个良好的选择

在线demo和教程

demo： https://visactor.com/vtable/demo/table-type/list-table-master-detail-table教程： https://visactor.com/vtable/guide/plugin/master-detail
