手搓一套 AI 导盲眼镜：基于 ESP32 + YOLO + 语音对话，实现盲道导航、过马路辅助和物品识别（完整开源方案）

picture.image

猫头虎AI开源项目分享：如何手搓了一套AI导盲眼镜，可以盲道导航、过马路辅助、物品识别、实时语音交互，方案开源

大家好，我是猫头虎。最近因为市场原因忙了一阵子，更新少了不少，欢迎大家多多催更 😄。今天给大家分享一个最近发现的完整开源、成本不到 150 元、实际可跑的 AI 导盲眼镜项目：基于 ESP32 + 本地 AI 模型，实现盲道导航、过马路辅助、物品识别和实时语音交互。

一句话体验是这样的：

你对系统说一句「帮我过马路」，眼镜摄像头开始工作，系统实时播报：「前方 3 米有斑马线，现在绿灯，可以通行」。

功能可扩展，比如你想加个「找公交站」：直接在 workflow\_blindpath.py 里加逻辑，就能做盲道+公交一体导航。

更重要的是：方案完全开源 ，其他人也可以通过手机或电脑，以第一视角实时看到画面，进行远程协助。

picture.image

1️⃣ 项目整体介绍：一套真的能跑的“AI导盲眼镜”

这个项目是一个面向视障人士的智能导航与辅助系统 ，集成了：

盲道导航
过马路辅助
物品识别与查找
实时语音交互
视频流监控与远程协助

系统基于 ESP32、Python 后端和多种 AI 模型组合实现。再次强调一遍：

⚠️ 本项目仅用于技术交流与学习，请勿直接用于真实视障用户场景。

👉 项目代码开源地址（记得 Star 一下支持我）：GitHub： https://github.com/MaoTouHU/OpenAIglasses\_for\_Navigation

👉 模型下载地址（下载后放到 model/ 目录）：ModelScope： https://www.modelscope.cn/models/archifancy/AIGlasses\_for\_navigation

2️⃣ 功能总览：从盲道到物品，从过马路到对话

🟡 盲道导航：实时识别+语音引导+避障

盲道导航能力主要包括：

实时盲道检测 ：基于 YOLO 分割模型实时识别盲道
智能语音引导 ：提供精准的方向指引（左转、右转、直行等）
障碍物检测与避障 ：自动识别前方障碍物并规划避障路线
转弯检测 ：自动识别急转弯并提前提醒
光流稳定 ：使用 Lucas-Kanade 光流算法稳定掩码，减少抖动

结构解读：

picture.image

核心体验就是：系统不仅能看到盲道，还能“理解方向”和“规避障碍”，并通过语音实时告诉你怎么走。

🚦 过马路辅助：斑马线 + 红绿灯一体引导

过马路辅助主要做了三件事：

斑马线识别 ：实时检测斑马线的位置和方向
红绿灯识别 ：基于颜色和形状的红绿灯状态检测
对齐与通行引导 ：

引导用户对准斑马线中心
绿灯时语音提示可以通行

你只需要一句话：「帮我过马路」，系统就会开始帮你找斑马线 → 判断红绿灯 → 对齐方向 → 提示何时安全通行。

🔍 物品识别与查找：从“帮我找红牛”到“我已经拿到了”

这一块更偏“生活助手”，主要能力包括：

智能物品搜索 ：支持语音指令，比如：

「帮我找一下红牛」
「帮我找一下 AD 钙奶」
「帮我找矿泉水」

实时目标追踪 ：使用 YOLO-E 开放词汇检测 + ByteTrack 追踪
手部引导 ：结合 MediaPipe 手部检测，引导用户手部靠近物品
抓取检测 ：检测手部握持动作，确认物品已拿到
多模态反馈 ：视觉标注 + 语音引导 + 物体居中提示

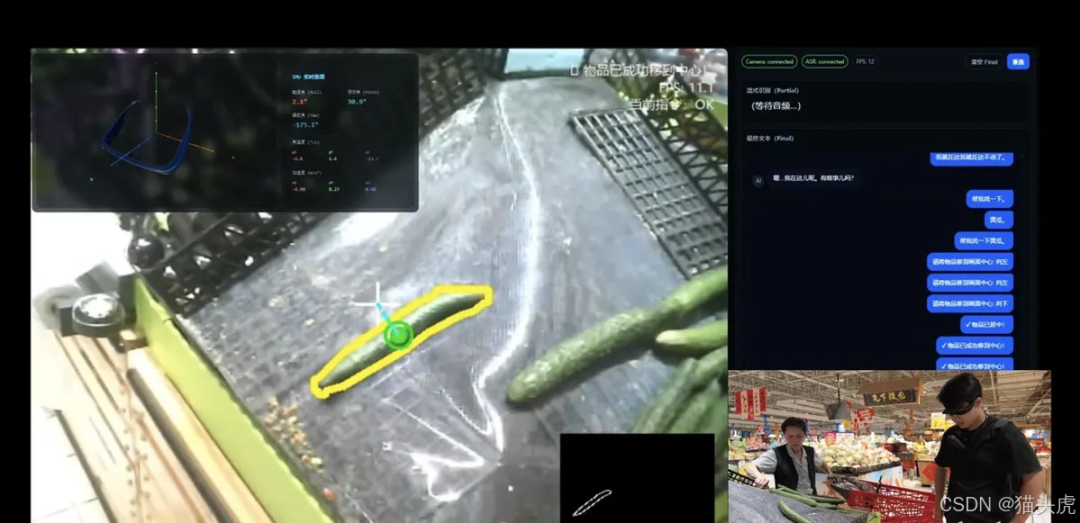

效果示意（物品识别界面）：

picture.image

整体体验流程类似这样：你说「帮我找一下红牛」 → 系统在画面中标出红牛 → 语音提示你往左/右调整 → 手部靠近时进一步引导 → 检测到握持动作后确认【已拿到】。

🎙️ 实时语音交互：指令、对话、场景理解一把梭

语音交互模块基于阿里云 DashScope 提供的能力：

语音识别（ASR） ：基于 Paraformer 实时语音识别
多模态对话 ：使用 Qwen-Omni-Turbo，支持图像 + 文本输入、语音输出
智能指令解析 ：自动判断你是在：

发导航指令
查找物品
还是在普通聊天 / 咨询

上下文感知 ：在不同模式（导航/过马路/查找物品）下自动过滤无关指令，避免误触发

📹 视频与音频处理：实时流+远程协助

这一层主要解决「可视化和协同」问题：

实时视频流 ： WebSocket 推流，支持多客户端同时观看（比如亲友、志愿者远程协助）
音视频同步录制 ：自动保存带时间戳的录像和音频文件，方便回放和调试
IMU 数据融合 ：接收 ESP32 的 IMU 数据，用于姿态估计
多路音频混音 ：支持系统语音、AI 回复、环境音同时播放

🎨 可视化与交互：浏览器面板 + 3D 姿态可视化

可视化部分面向开发和远程协助场景，包括：

Web 实时监控 ：浏览器端实时查看处理后的视频流
IMU 3D 可视化 ：Three.js 实时渲染设备姿态
状态面板 ：显示导航状态、检测信息、FPS 等
中文友好 ：所有界面和语音使用中文，支持自定义字体

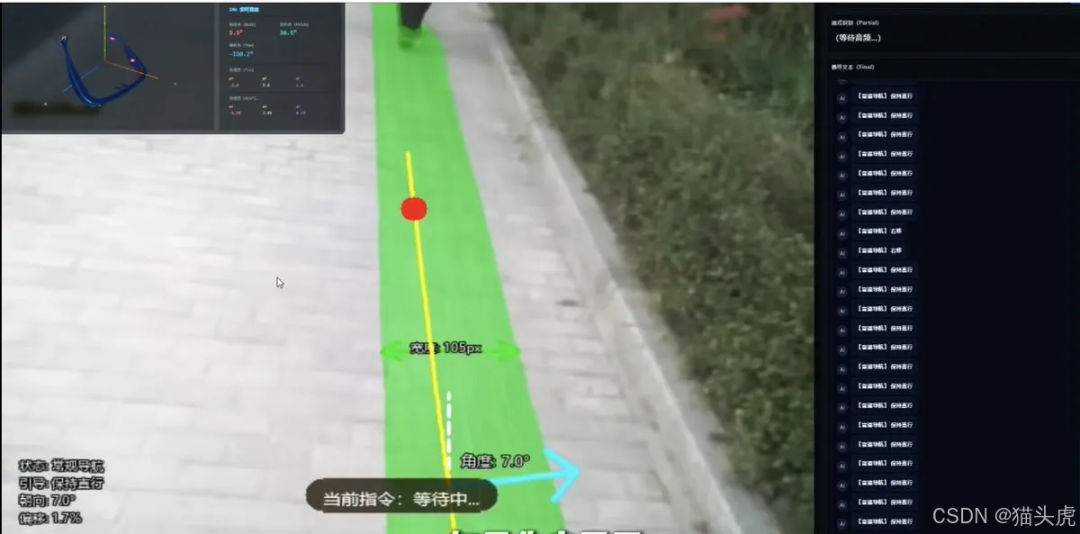

Web 端主要效果示意：

picture.image

3️⃣ 系统整体定位与开源说明

再强调一下项目定位：

一个面向视障人士的智能导航与辅助系统，集成了盲道导航、过马路辅助、物品识别、实时语音交互等功能。

但 ⚠️ 非常重要的提醒 ：

本项目仅为 交流学习使用
请勿直接给真实视障人群使用
项目内仅包含代码
模型单独提供（下载后放置在 /model 文件夹）

模型地址（再次附上）：https://www.modelscope.cn/models/archifancy/AIGlasses\_for\_navigation

4️⃣ 环境与硬件要求

💻 开发/服务器端（跑模型的那台机器）

CPU：Intel i5 或以上（推荐 i7 / i9）
GPU：NVIDIA（支持 CUDA 11.8+，推荐 RTX 3060 或以上）
内存：8GB RAM（推荐 16GB）
存储：10GB 可用空间

🕶️ 客户端设备（可选）

ESP32-CAM 或其他支持 WebSocket 的摄像头
麦克风（语音输入）
扬声器 / 耳机（语音输出）

🧾 软件要求

操作系统：Windows 10/11, Ubuntu 20.04+，macOS 10.15+
Python：3.9 - 3.11
CUDA：11.8 或更高版本（如果需要 GPU 加速）
浏览器：Chrome 90+ / Firefox 88+ / Edge 90+

🔑 API 密钥

需要申请阿里云 DashScope API Key：

用途：

Paraformer（ASR）
Qwen-Omni 对话

申请地址：https://dashscope.console.aliyun.com/

5️⃣ 快速上手：从克隆到跑起来

下面保留全部原始命令与代码块 ，方便你直接复制粘贴。

1. 克隆项目


git clone https://github.com/yourusername/aiglass.git
cd aiglass/rebuild1002

这里你可以替换成自己的仓库路径或上面的开源链接。

2. 安装依赖

创建虚拟环境（推荐）


python -m venv venv
# Windows
venv\Scripts\activate
# Linux/macOS
source venv/bin/activate

安装 Python 包


pip install -r requirements.txt

安装 CUDA 和 cuDNN（GPU 加速）

请参考 NVIDIA CUDA Toolkit 安装指南

3. 下载模型文件

将以下模型文件放入 model/ 目录：

| 模型文件 | 用途 | 大小 | 下载链接 | | --- | --- | --- | --- | | yolo-seg.pt | 盲道分割 | ~50MB | [待补充] | | yoloe-11l-seg.pt | 开放词汇检测 | ~80MB | [待补充] | | shoppingbest5.pt | 物品识别 | ~30MB | [待补充] | | trafficlight.pt | 红绿灯检测 | ~20MB | [待补充] | | hand\_landmarker.task | 手部检测 | ~15MB | MediaPipe Models |

实际使用时，可以参考 ModelScope 提供的模型包。

4. 配置 API 密钥

创建 .env 文件：


# .env
DASHSCOPE\_API\_KEY=your\_api\_key\_here

或者你懒得搞环境变量，也可以直接在代码中硬编码（不推荐 ）：


# app\_main.py, line 50
API\_KEY = "your\_api\_key\_here"

5. 启动系统


python app\_main.py

系统会在 http://0.0.0.0:8081 启动服务，用浏览器打开即可看到实时监控界面。

6. 连接设备（可选 ESP32）

如果你使用的是 ESP32-CAM：

烧录 compile/compile.ino 到 ESP32
修改 WiFi 配置，使其和服务器在同一网络
ESP32 会自动连接到 WebSocket 端点

6️⃣ 系统架构：从设备到云，再回到耳机里

为了方便理解，完整架构图如下：


┌─────────────────────────────────────────────────────────────┐
│                        客户端层                              │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐      │
│  │  ESP32-CAM   │  │   浏览器      │  │   移动端      │      │
│  │  (视频/音频)  │  │  (监控界面)   │  │  (语音控制)   │      │
│  └──────┬───────┘  └──────┬───────┘  └──────┬───────┘      │
└─────────┼──────────────────┼──────────────────┼─────────────┘
          │ WebSocket        │ HTTP/WS          │ WebSocket
┌─────────┼──────────────────┼──────────────────┼─────────────┐
│         │                  │                  │              │
│    ┌────▼──────────────────▼──────────────────▼────────┐    │
│    │         FastAPI 主服务 (app\_main.py)              │    │
│    │  - WebSocket 路由管理                              │    │
│    │  - 音视频流分发                                     │    │
│    │  - 状态管理与协调                                   │    │
│    └────┬────────────────┬────────────────┬─────────────┘    │
│         │                │                │                  │
│  ┌──────▼──────┐  ┌──────▼──────┐  ┌──────▼──────┐         │
│  │ ASR 模块     │  │ Omni 对话   │  │ 音频播放     │         │
│  │ (asr\_core)   │  │(omni\_client)│  │(audio\_player)│         │
│  └──────────────┘  └──────────────┘  └──────────────┘         │
│                                                               │
│         应用层                                                │
└───────────────────────────────────────────────────────────────┘
          │                  │                  │
┌─────────▼──────────────────▼──────────────────▼──────────────┐
│                     导航统领层                                │
│    ┌─────────────────────────────────────────────────┐       │
│    │  NavigationMaster (navigation\_master.py)         │       │
│    │  - 状态机：IDLE/CHAT/BLINDPATH\_NAV/              │       │
│    │            CROSSING/TRAFFIC\_LIGHT/ITEM\_SEARCH    │       │
│    │  - 模式切换与协调                                │       │
│    └───┬─────────────────────┬───────────────────┬───┘       │
│        │                     │                   │            │
│   ┌────▼────────┐   ┌────────▼────────┐   ┌─────▼──────┐   │
│   │ 盲道导航     │   │  过马路导航      │   │ 物品查找    │   │
│   │(blindpath)   │   │ (crossstreet)   │   │(yolomedia)  │   │
│   └──────────────┘   └──────────────────┘   └─────────────┘   │
└───────────────────────────────────────────────────────────────┘
          │                  │                  │
┌─────────▼──────────────────▼──────────────────▼──────────────┐
│                       模型推理层                              │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐       │
│  │ YOLO 分割     │  │  YOLO-E 检测 │  │ MediaPipe    │       │
│  │ (盲道/斑马线) │  │ (开放词汇)   │  │  (手部检测)   │       │
│  └──────────────┘  └──────────────┘  └──────────────┘       │
│  ┌──────────────┐  ┌──────────────┐                         │
│  │ 红绿灯检测    │  │ 光流稳定      │                         │
│  │(HSV+YOLO)     │  │(Lucas-Kanade)│                         │
│  └──────────────┘  └──────────────┘                         │
└───────────────────────────────────────────────────────────────┘
          │
┌─────────▼─────────────────────────────────────────────────────┐
│                    外部服务层                                  │
│  ┌──────────────────────────────────────────────┐            │
│  │  阿里云 DashScope API                         │            │
│  │  - Paraformer ASR (实时语音识别)              │            │
│  │  - Qwen-Omni-Turbo (多模态对话)               │            │
│  │  - Qwen-Turbo (标签提取)                      │            │
│  └──────────────────────────────────────────────┘            │
└───────────────────────────────────────────────────────────────┘

核心模块一览

| 模块 | 文件 | 功能 | | --- | --- | --- | | 主应用 | app\_main.py | FastAPI 服务、WebSocket 管理、状态协调 | | 导航统领 | navigation\_master.py | 状态机管理、模式切换、语音节流 | | 盲道导航 | workflow\_blindpath.py | 盲道检测、避障、转弯引导 | | 过马路导航 | workflow\_crossstreet.py | 斑马线检测、红绿灯识别、对齐引导 | | 物品查找 | yolomedia.py | 物品检测、手部引导、抓取确认 | | 语音识别 | asr\_core.py | 实时 ASR、VAD、指令解析 | | 语音合成 | omni\_client.py | Qwen-Omni 流式语音生成 | | 音频播放 | audio\_player.py | 多路混音、TTS 播放、音量控制 | | 视频录制 | sync\_recorder.py | 音视频同步录制 | | 桥接 IO | bridge\_io.py | 线程安全的帧缓冲与分发 |

如果你想扩展功能 ，比如刚刚提到的「找公交站」，只需要在对应 workflow 里添加新逻辑，无需重写底层架构。

7️⃣ 使用说明：你可以这样跟它说话

语音指令（无唤醒词，直接说）

系统当前支持如下中文语音指令：

👉 导航控制


"开始导航" / "盲道导航"     → 启动盲道导航
"停止导航" / "结束导航"     → 停止盲道导航
"开始过马路" / "帮我过马路"  → 启动过马路模式
"过马路结束" / "结束过马路"  → 停止过马路模式

👉 红绿灯检测


"检测红绿灯" / "看红绿灯"   → 启动红绿灯检测
"停止检测" / "停止红绿灯"   → 停止检测

👉 物品查找


"帮我找一下 [物品名]"       → 启动物品搜索
  示例：
  - "帮我找一下红牛"
  - "找一下AD钙奶"
  - "帮我找矿泉水"
"找到了" / "拿到了"         → 确认找到物品

👉 智能对话


"帮我看看这是什么"          → 拍照识别
"这个东西能吃吗"            → 物品咨询
任何其他问题                 → AI 对话

导航状态机：系统在不同模式下的行为

系统内部有一套状态机，会在多个模式之间自动切换：

IDLE - 空闲状态

等待用户指令
显示原始视频流

CHAT - 对话模式

与 AI 进行多模态对话
暂停导航功能

BLINDPATH_NAV - 盲道导航

实时方向修正
障碍物检测
ROTATION ：旋转对准盲道
TRANSLATION ：平移至盲道中心
ONBOARDING ：上盲道引导
NAVIGATING ：沿盲道行走
MANEUVERING_TURN ：转弯处理
AVOIDING_OBSTACLE ：避障

CROSSING - 过马路模式

SEEKING\_CROSSWALK ：寻找斑马线
WAIT\_TRAFFIC\_LIGHT ：等待绿灯
CROSSING ：过马路中
SEEKING\_NEXT\_BLINDPATH ：寻找对面盲道

ITEM_SEARCH - 物品查找

实时检测目标物品
引导手部靠近
确认抓取

TRAFFIC_LIGHT_DETECTION - 红绿灯检测

实时检测红绿灯状态
语音播报颜色变化

Web 监控界面与 WebSocket

打开 http://localhost:8081，你能看到：

实时视频流（带导航标注）
状态面板（当前模式、检测信息、FPS）
IMU 3D 可视化
语音识别结果与 AI 回复

对应的 WebSocket 端点如下：

| 端点 | 用途 | 数据格式 | | --- | --- | --- | | /ws/camera | ESP32 相机推流 | Binary (JPEG) | | /ws/viewer | 浏览器订阅视频 | Binary (JPEG) | | /ws\_audio | ESP32 音频上传 | Binary (PCM16) | | /ws\_ui | UI 状态推送 | JSON | | /ws | IMU 数据接收 | JSON | | /stream.wav | 音频下载流 | Binary (WAV) |

8️⃣ 配置与调优：从环境变量到性能参数

环境变量（`.env`）


# 阿里云 API
DASHSCOPE\_API\_KEY=sk-xxxxx

# 模型路径（可选，使用默认路径可不配置）
BLIND\_PATH\_MODEL=model/yolo-seg.pt
OBSTACLE\_MODEL=model/yoloe-11l-seg.pt
YOLOE\_MODEL\_PATH=model/yoloe-11l-seg.pt

# 导航参数
AIGLASS\_MASK\_MIN\_AREA=1500      # 最小掩码面积
AIGLASS\_MASK\_MORPH=3            # 形态学核大小
AIGLASS\_MASK\_MISS\_TTL=6         # 掩码丢失容忍帧数
AIGLASS\_PANEL\_SCALE=0.65        # 数据面板缩放

# 音频配置
TTS\_INTERVAL\_SEC=1.0            # 语音播报间隔
ENABLE\_TTS=true                 # 启用语音播报

修改模型路径

如果你自定义了模型存放路径，可以在对应文件中修改，例如：


# workflow\_blindpath.py
seg\_model\_path = "your/custom/path/yolo-seg.pt"

# yolomedia.py
YOLO\_MODEL\_PATH = "your/custom/path/shoppingbest5.pt"
HAND\_TASK\_PATH = "your/custom/path/hand\_landmarker.task"

性能调优参数示例

根据你机器的性能，可以做一些精简加速：


# yolomedia.py
HAND\_DOWNSCALE = 0.8    # 手部检测降采样（越小越快，精度降低）
HAND\_FPS\_DIV = 1        # 手部检测抽帧（2=隔帧，3=每3帧）

# workflow\_blindpath.py
FEATURE\_PARAMS = dict(
    maxCorners=600,      # 光流特征点数（越少越快）
    qualityLevel=0.001,  # 特征点质量
    minDistance=5        # 特征点最小间距
)

9️⃣ 二次开发与调试：给想折腾的你

添加新的语音指令

在 app\_main.py 的 start\_ai\_with\_text\_custom() 函数中添加逻辑：


# 检查新指令
if "新指令关键词" in user\_text:
    # 执行自定义逻辑
    print("[CUSTOM] 新指令被触发")
    await ui\_broadcast\_final("[系统] 新功能已启动")
    return

如果你想修改“哪些语句才会被认为是有效指令”，可以调整：


# 修改 allowed\_keywords 列表
allowed\_keywords = ["帮我看", "帮我找", "你的新关键词"]

扩展导航功能

例如你要加一个新导航模式，可以：

在 workflow\_blindpath.py 添加状态变量和处理逻辑：


# 在 BlindPathNavigator.\_\_init\_\_() 中初始化
self.your\_new\_state\_var = False

# 在 process\_frame() 中处理
def process\_frame(self, image):
    if self.your\_new\_state\_var:
        # 自定义处理逻辑
        guidance\_text = "新状态引导"
    # ...

在 navigation\_master.py 增加状态机入口：


class NavigationMaster:
    def start\_your\_new\_mode(self):
        self.state = "YOUR\_NEW\_MODE"
        # 初始化逻辑

集成新模型

编写一个模型封装类：


# your\_model\_wrapper.py
class YourModelWrapper:
    def \_\_init\_\_(self, model\_path):
        self.model = load\_your\_model(model\_path)

    def detect(self, image):
        # 推理逻辑
        return results

在 app\_main.py 中加载：


your\_model = YourModelWrapper("model/your\_model.pt")

在对应工作流中进行调用：


results = your\_model.detect(image)

调试小技巧

开启详细日志：


# app\_main.py 顶部
import logging
logging.basicConfig(level=logging.DEBUG)

查看帧率和耗时瓶颈：


# yolomedia.py
PERF\_DEBUG = True  # 打印处理时间

分模块测试：


# 测试盲道导航
python test\_cross\_street\_blindpath.py

# 测试红绿灯检测
python test\_traffic\_light.py

# 测试录制功能
python test\_recorder.py

🔚 总结 & 彩蛋

这套 AI 导盲眼镜项目，核心亮点可以简单概括为三点：

成本可控 ：整体硬件成本控制在 150 元左右，适合个人开发者和学生党折腾。
方案完整 ：从 ESP32 端采集 → 后端 AI 推理 → 导航逻辑 → 语音交互 → Web 可视化 → 远程协助，一条龙打通。
高度可扩展 ：你可以很容易地加上：

「找公交站」
「帮我识别门牌号」
「统计货架上某类商品数量」
……

如果你已经看到这里了，强烈建议：

⭐ 给仓库点个 Star 支持一下
🍵 Fork 下来本地跑一跑
🛠️ 改一个小功能，比如在 workflow\_blindpath.py 里加一个你自己的导航提示逻辑

AI 开源分享 GitHub： https://github.com/MaoTouHU/OpenAIglasses\_for\_Navigation
