自动驾驶开发者，你是否还在为“安全”与“高效”的永恒矛盾而头疼？一套算法在空旷高速上表现完美，一到复杂路口就“怂”成乌龟。另一套算法交互激进，却又在舒适度上丢分。2024年CommonRoad规划大赛的冠军方案，用一套“双脑”协同的博弈论策略，给出了一个令人惊艳的解法：牺牲少量“最优解”质量，换取覆盖99%以上复杂场景的超强鲁棒性。 读完本文，你将彻底掌握这套顶级规划器的核心架构与博弈精髓。
❓ 为什么自动驾驶规划总是“顾此失彼”？
想象一下，你的自动驾驶汽车正在一个无信号灯的十字路口。左边有车跃跃欲试，右边有车缓慢逼近。一个完美的规划器需要同时做到：
绝对安全 ：绝不能发生碰撞。
高效通行 ：不能无谓等待，阻碍交通流。
乘坐舒适 ：加减速、转向必须平滑。
遵守交规 ：保持安全距离、不压线。
然而，现实很骨感。追求极致的舒适与效率（如基于优化的方法） ，往往在密集交互的复杂路口因计算复杂而“超时”或过于保守；而追求快速反应与高通过率（如基于采样的方法） ，又常常在轨迹平滑度和规则遵守上做出妥协。
这就是当前自动驾驶运动规划的核心困境：单一策略的规划器，难以在“覆盖率”（能解决多少场景）和“解决方案质量”（解有多好）之间取得完美平衡。 2024年CommonRoad大赛的结果，将这一矛盾赤裸裸地呈现了出来。
但为什么冠军团队能打破这个僵局？关键在于他们摒弃了“一招鲜吃遍天”的思路，转向了一种模块化、场景自适应的“双脑”架构 。
为了帮你快速把握冠军方案的全局脉络，我们先看这张核心架构思维导图——它清晰地揭示了“反应式规划”与“博弈论规划”如何根据场景智能切换，协同作战。

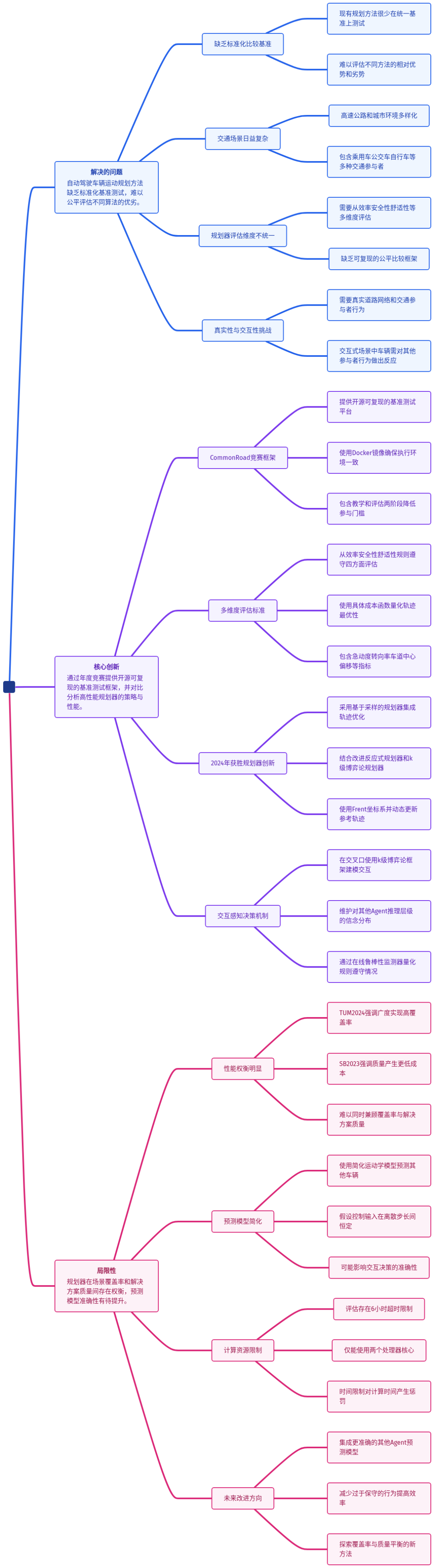

图：冠军方案（TUM-2024）核心架构思维导图，展示了基于场景的“双脑”决策流程与k级博弈推理机制。 接下来，我们逐层拆解这张图中的每个关键模块，看看它如何做到“既要、又要、还要”。
🚀 “双脑”协同的博弈论规划器
冠军方案的精髓，在于它不是一个单一的规划器，而是一个智能调度系统 。它包含两个核心模块：
改进的反应式规划器 (Reactive Planner) ：负责处理 大多数常规道路场景 （如跟车、变道、巡航），追求快速、鲁棒。
k级博弈论规划器 (Game-Theoretic Planner) ：专门用于攻克 无信号交叉口 这类高度耦合、需要深度交互推理的“地狱难度”场景。
系统会根据实时场景特征（如是否接近复杂路口）自动选择合适的“大脑”进行决策。下面，我们打开这两个“大脑”的黑盒。
💡 模块一：快反大脑（反应式规划器）
这个模块建立在 Frenét坐标系 中。简单理解，就是把复杂的二维道路环境，“拍扁”成沿着参考车道中心线（纵向
）和垂直于它（横向
）的两个一维问题。这大大简化了轨迹生成和碰撞检测。
它的工作流程就像一位高效的“轨迹采样师”：
- • 输入 ：自车状态、预测的他车轨迹、一条由全局路径规划器生成的参考线。
- • 过程 ：在时空网格中，用五次多项式采样生成一系列横向和纵向的候选轨迹。
- • 评估 ：用可行驶性检查器快速过滤掉会碰撞或动力学不可行的轨迹。
- • 决策 ：在剩下的安全轨迹中，选择一个 综合成本最小 的。
这里的**成本函数
**是评估“好坏”的核心标尺，包含四个维度：
- • (急动度成本) ：惩罚加速度的变化率
，追求平顺的加减速。
- • (转向率成本) ：惩罚方向盘转动速度
，追求柔和的转向。
- • (障碍物距离成本) ：鼓励与周围车辆保持安全距离。距离越近，成本指数级增长（
）。
- • (车道中心偏移成本) ：惩罚车辆偏离车道中心线
，鼓励规整行驶。
权重向量
透露了设计者的优先级：将转向平滑和安全距离放在最重要的位置 ，其次是保持车道，最后是纵向平顺性。
💡 实战思考 ：这个反应式规划器就像一个基本功扎实的“老司机”，在结构化道路上处理常规驾驶游刃有余。但它的局限性在于，假设其他车辆的行为是固定的（非交互预测） 。在十字路口，大家互相“揣摩”意图时，这套假设就失效了。
💡 模块二：博弈大脑（k级规划器）
当系统识别到车辆接近无信号交叉口时，就会切换到“博弈大脑”。这里的核心思想是：我不再假设你知道我要干嘛，而是尝试去“读心”，并基于你的可能反应来制定我的策略。
这引入了 k级博弈论 框架。这里的“k”代表推理深度：
- • Level-0 (天真实用主义者) ：只考虑自己，以最短路径/最快速度冲向目标，完全无视他人。
- • Level-1 (初级读心者) ：认为其他所有人都是Level-0，然后根据预测的他们的“自私”行为，来优化自己的路线。
- • Level-2 (高级读心者) ：认为其他所有人都是Level-1，即他们认为我是Level-0，并据此行动，我再反过来制定策略。
冠军方案为自车定义了如表1所示的离散动作空间，包含跟车、巡航、左转等基本机动。

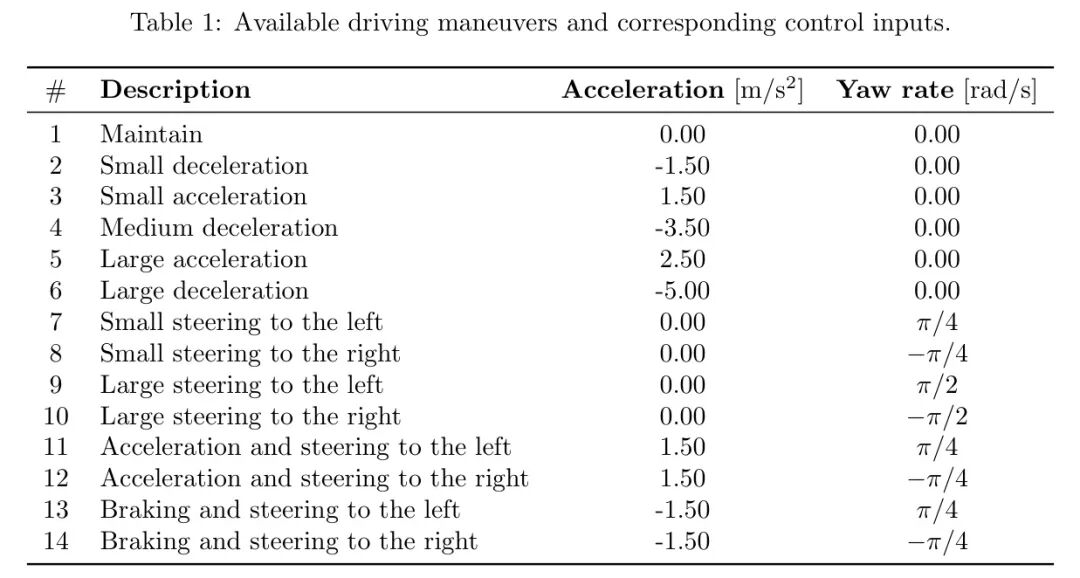

图：博弈论规划器使用的离散动作空间，每个机动由纵向加速度和横向偏移参数定义。 规划器的决策过程充满智慧：
信念初始化 ：自车对周围每个车辆都有一个“信念分布”
，即认为它是Level-0、1、2的概率各是多少。 2. 2. 预期收益计算 ：对于自车的每一个候选动作序列
，计算其 期望累积奖励
。这个奖励综合了到达目标、安全、舒适等多个因素。
公式的意思是：将自车动作在不同“对手”等级下的收益，按信念概率加权平均 。这相当于考虑了所有可能的交互情况。
动作选择 ：选择期望奖励最高的动作序列执行。
信念实时更新 ：执行一步后，观察其他车的真实动作，与之前基于不同k级假设的预测进行对比。 谁预测得最准，就增加对那个“k级”模型的信念 。这是一个动态的学习过程。
这个设计的巧妙之处在于 ：它不需要知道对方真实的内在模型，而是通过外部行为反推，并自适应调整策略。在面对保守型司机（可能像Level-1）时，自车可以更果断；面对激进型司机（可能像Level-0）时，自车则会更防御。
看到这里，你是否觉得这种“读心术”式的规划打开了新思路？在实际项目中，你会如何对不同类型的交通参与者进行建模？欢迎在评论区分享你的见解！
📊 覆盖率与质量的经典权衡
理论很美妙，实战表现如何？组委会将2024年冠军（TUM-2024）与2023年冠军（SB-2023，一个结合了优化与可达性分析的方案）放在完全相同的360个交互式基准场景 和相同的计算资源（双核，6小时限时） 下进行了一场“关公战秦琼”。
结果揭示了一个自动驾驶规划领域经典的、几乎不可避免的权衡（Trade-off） 。
🏆 核心对决：广度 vs. 深度
让我们直接看最直观的对比图。下图清晰展示了两个规划器在不同地图场景下的性能分布。
图：2024年冠军（TUM-2024）与2023年冠军（SB-2023）在相同基准测试集上的性能对比。点越靠右表示场景覆盖率越高，点越靠下表示规划轨迹成本（TR1）越低（即质量越好）。 结论一目了然 ：
- • TUM-2024 (2024冠军，我们的“双脑”方案) ： 广度之王 。在严格的6小时计算限制内，成功解决了 绝大多数场景 ，展现了惊人的 鲁棒性和计算效率 。它的点大量集中在图表右侧。
- • SB-2023 (2023冠军，优化方案) ： 质量之王 。在它 能够成功求解 的那些场景中（图表左侧的点），其规划轨迹的 综合成本（TR1）显著更低 。这意味着在这些场景里，SB-2023规划的轨迹更舒适、更安全、更守规。
💡 这个结果意味着什么？
对于量产落地 而言，TUM-2024的策略可能更具吸引力。因为首先要保证系统在任何情况下都能给出一个安全可行的解 （高覆盖率），避免车辆“僵住”。在此基础上，再去优化舒适性。
而对于算法研究 或特定封闭场景 ，SB-2023则展示了追求极致性能优化所能达到的高度。
🔬 架构图解：双脑如何运作？
冠军方案的强大覆盖率，离不开其清晰的架构分工。下图完美诠释了“反应式规划”与“博弈论规划”如何根据场景无缝衔接。
图：冠军方案（TUM-2024）整体架构图。上半部分为改进的反应式规划器，处理常规道路；下半部分为k级博弈论规划器，专攻无信号交叉口，二者通过场景识别模块调度。 流程解读 ：
场景识别 ：系统持续判断是否驶入无信号交叉口区域。
常规道路 ：使用 反应式规划器 ，基于Frenét坐标系采样和优化，快速生成轨迹。
无信号交叉口 ：切换至 博弈论规划器 。首先进行基于运动学的短期轨迹预测，然后启动k级信念推理与决策循环，生成交互式轨迹。
可行性保障 ：无论哪个模块生成的轨迹，最终都要经过严格的 可行驶性检查器 （检查碰撞、动力学、道路合规），并设有紧急制动作为最后的安全底牌。
⚖️ 冠军方案的启示与局限
优势与启示 ：
场景化设计是王道 ：没有“万能算法”，但可以有“智能调度系统”。针对不同场景特性定制专用模块，是提升整体性能的有效路径。
博弈论提供可解释交互 ：在高度不确定的交互场景中，k级博弈框架提供了一种结构化、可解释的决策方式，比黑盒学习模型更值得信赖。
效率与鲁棒性优先 ：在有限计算资源下，优先保证“有解”和“快速”，符合实际车载系统的约束。
局限与改进方向 ：
预测模型简化 ：方案使用了非常简化的运动学模型进行他车预测。在交叉口，他车意图（转向、让行）比运动学更关键。 集成更精准的意图预测模型，是减少保守行为、进一步提升质量的关键。
舒适度牺牲 ：为了高覆盖率，在复杂场景下可能不得不接受次优解，导致舒适度评分低于纯优化方法。这需要更精细的采样策略和优化技巧来弥补。
信念更新策略 ：当前基于单步动作匹配的信念更新可能比较脆弱。如何设计更鲁棒、更长时的交互历史学习机制，是一个值得探索的方向。
🌟 价值总结与行动号召
回顾全文，2024年CommonRoad冠军方案给我们上了生动的一课：
- • 🔧 模块化架构 ：用“反应式规划”处理常态，用“博弈论规划”攻克难关，1+1>2。
- • 🧠 交互式推理 ：在不确定环境中，主动建模并推理他车意图（k级博弈），是安全高效通行的钥匙。
- • ⚖️ 明确取舍 ：在资源受限的现实世界， 覆盖率的优先级往往高于单一场景的极致优化 。
这项技术不仅适用于自动驾驶，其“场景识别-模块调度 ”的核心思想，以及基于模型的交互推理框架 ，对机器人导航、多智能体协同等领域都有极强的借鉴意义。
