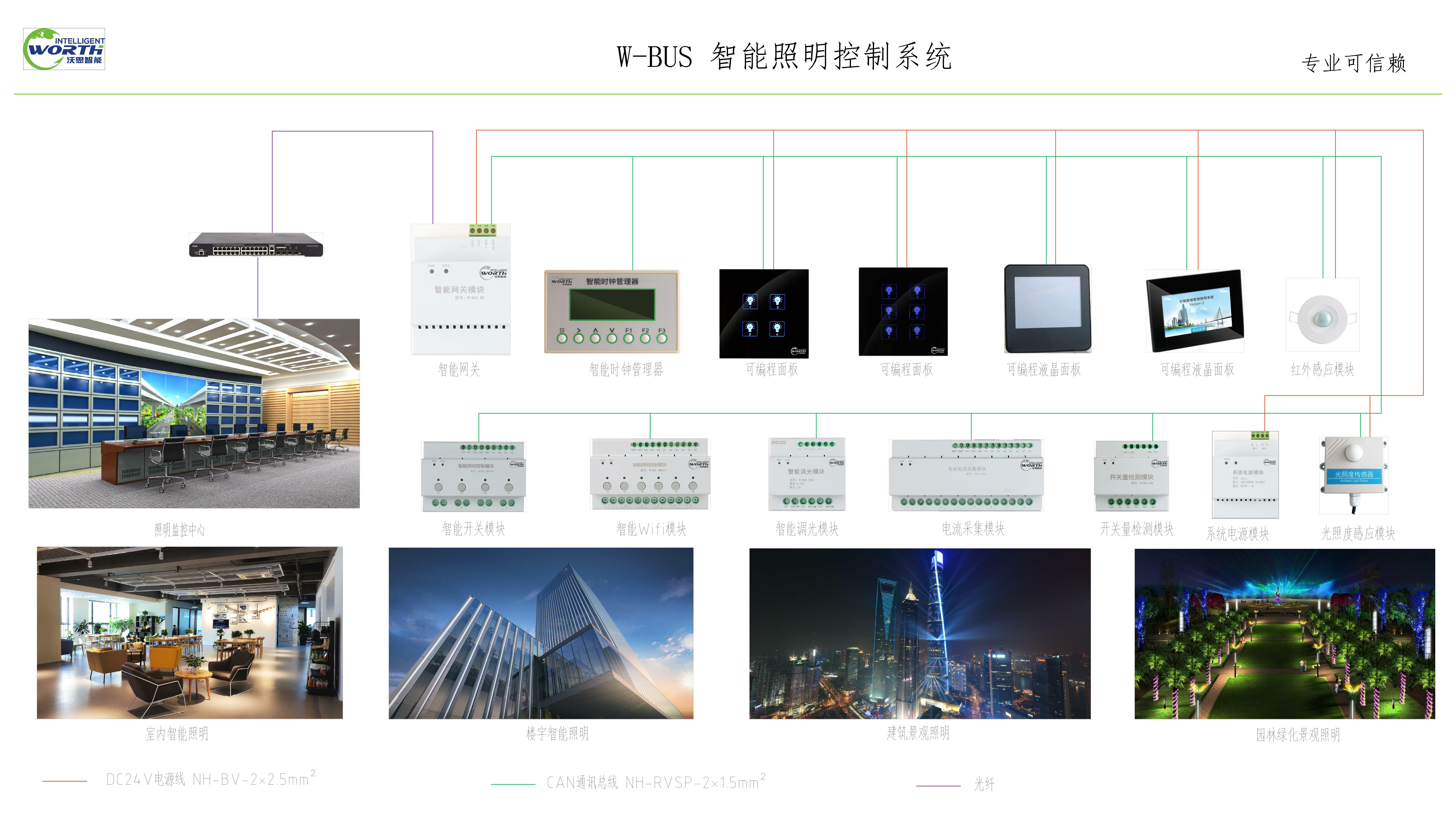

一、沃思智能W-BUS智能照明系统改造架构设计
- 硬件层配置：
- 采用Ra≥85、光效160lm/W的物联网T8灯管，每根灯管内置W-BUS通信模块
- 每200㎡部署1台W-Bus系统主机，支持KNX协议转换
- 配电箱加装16路智能电表（精度0.5级）

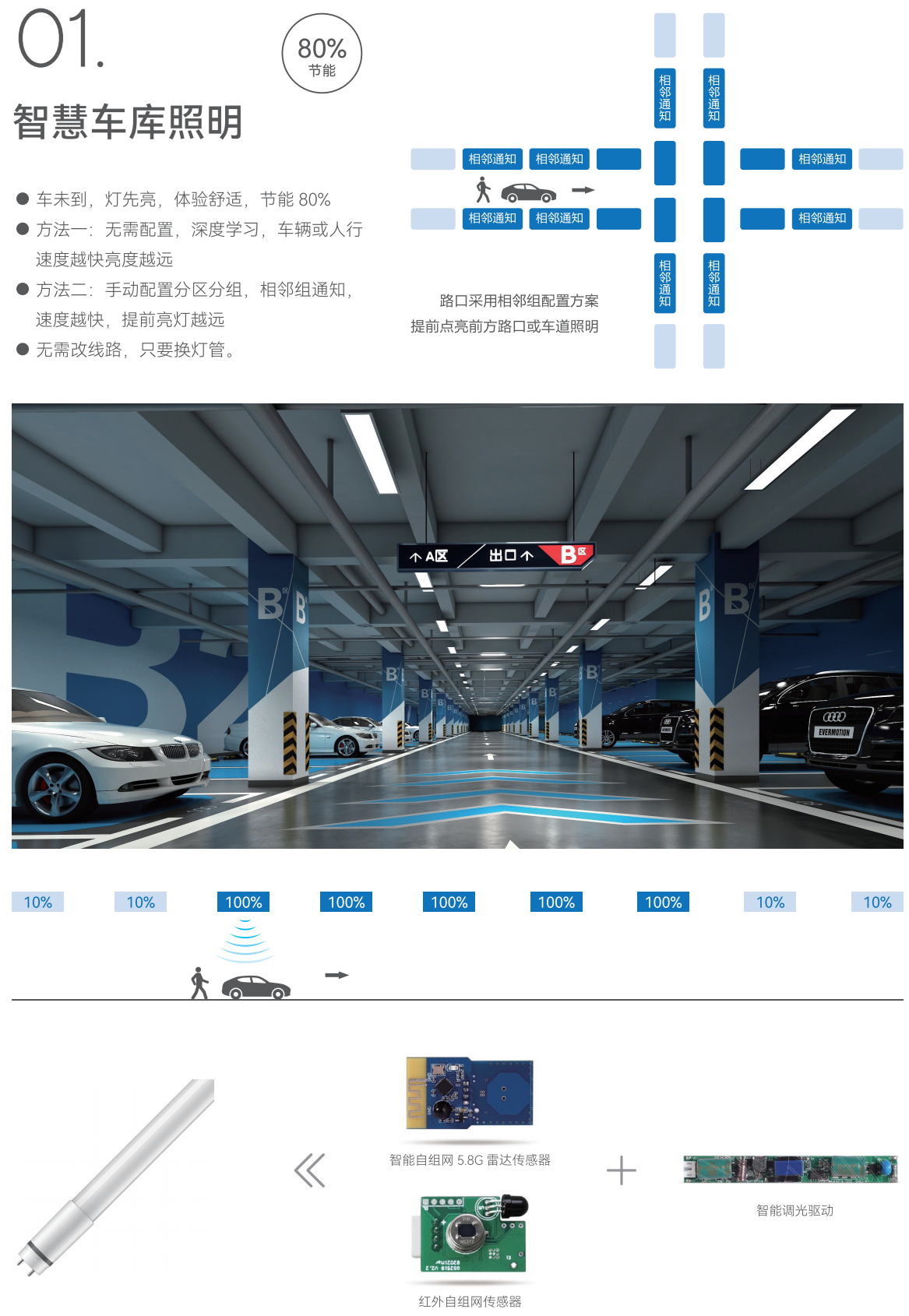

- 电梯厅/车库安装带CO浓度反馈的复合传感器
- 网络拓扑结构：
- 照明控制采用W-Bus总线（传输距离≤1000米）
- 能耗监测走以太网骨干网
- CO监控系统独立组网（信号优先传输）
二、关键设备技术参数
- 物联网T8灯管：
- 功率18W/根（替代原36W荧光灯管）
- 支持0-10V无级调光
- 内置温度/电压双监测功能
- W-Bus系统功能：
- 分组控制响应时间＜200ms
- 支持256个情景模式预设
- 断电记忆保护＞1000次
- CO监控联动策略：
- 浓度＞50ppm自动加强新风
- ＞100ppm触发报警并全亮应急照明
- 数据上传消防控制室
三、改造实施步骤
- 前期准备（3个工作日）：
- 绘制现有灯具接线图与回路表
- 进行W-Bus信号强度测试（需避开强电磁干扰源）
- 建立BIM设备数据库
- 硬件安装（7个工作日/万㎡）：
- 灯管更换遵循"先试点后扩展"原则
- W-Bus主机安装在弱电间（环境温度＜35℃）
- CO传感器距地面1.5-1.8米安装
- 系统调试（5个关键测试）：
- 总线负载率测试（建议＜70%）
- 调光平滑度检测（无频闪/突变）
- 多系统联动压力测试
- 备用电源切换演练
- 移动端控制延迟测试
四、智能控制策略设计
- 基础策略：
- 办公区：恒照度500±50lux（照度传感器采样周期10秒）
- 走廊：人体感应+30%基础照明
- 会议室：预约联动（提前15分钟开启）
- 高级策略：
- 根据CO浓度动态调节新风换气次数
- 结合能耗数据自动优化照明运行模式
- 假期模式自动降功率运行
五、预期节能效果
- 直接节能收益：
- 照明能耗下降68%-72%（实测对比数据）
- 空调负荷降低9%（得益于CO调控新风）
- 维护成本减少40%（LED寿命50000小时）
- 系统性能指标：
- 故障定位时间缩短至15分钟内
- 能耗数据更新频率达1分钟/次
- 系统可用率≥99.99%
六、运维管理要求
- 日常维护：
- 每月清洁传感器光学窗口
- 每季度校验CO监测精度
- 每年刷新控制策略算法
- 数据应用：
- 生成能耗强度对标报告（按部门/楼层）
- 自动识别异常用电模式
- 输出碳减排量核算报表
该方案在深圳嘉**建设广场实测显示，综合节能率达65%，投资回收期2.3年。系统特别提升了地下车库等密闭空间的空气安全性，CO超标事件发生率下降91%。
