项目概况
我国自主设计建造的深水半潜式钻井平台,作业水深达到1500米,设计日进尺30米,最大工作压力150MPa,具备全天候作业能力。平台配备了先进的钻井系统、动力定位系统、隔水防喷系统、井控系统等关键装备,可实施超深井、大位移井、大斜度井等高难度钻井作业。项目总投资约10亿元,是我国深水钻探技术自主可控的重大突破。
平台面临深海作业的多重挑战:高温高压、地质条件复杂、设备集成度高、安全风险集中。传统的二维监控模式难以应对复杂的井下工况,钻井参数调整依赖工程师经验判断,应急响应时间长。深水作业成本高昂,单次非计划停机损失可达数千万元。
技术架构方案
基于CIMPro孪大师构建的海上钻井平台数字孪生平台,采用"物理建模+实时数据+智能分析+仿真推演"四位一体技术架构。平台利用高精度建模技术,构建钻井平台及井身结构的三维数字模型,精确到毫米级精度。通过集成SCADA系统、钻井仪表、LWD(随钻测量)、地质数据库、实时数据采集系统等数据源,实现平台运行参数的实时采集与映射。AI分析模块对多源数据进行关联分析,识别异常模式,预测潜在故障和最优作业策略。三维仿真引擎可模拟井眼轨迹、钻具行为、岩层交互等井下工况,为作业方案优化和风险评估提供支撑。
平台采用边缘计算+云端协同架构,在平台侧部署边缘计算节点,实现关键数据本地处理和快速响应,历史数据和复杂分析在云端完成,减轻边缘侧压力。针对海上特殊网络环境,系统支持卫星通信和光纤环网双链路传输,确保数据实时稳定。系统符合等级保护三级安全标准,数据完全自主可控,满足油气行业的高安全要求。
核心应用功能

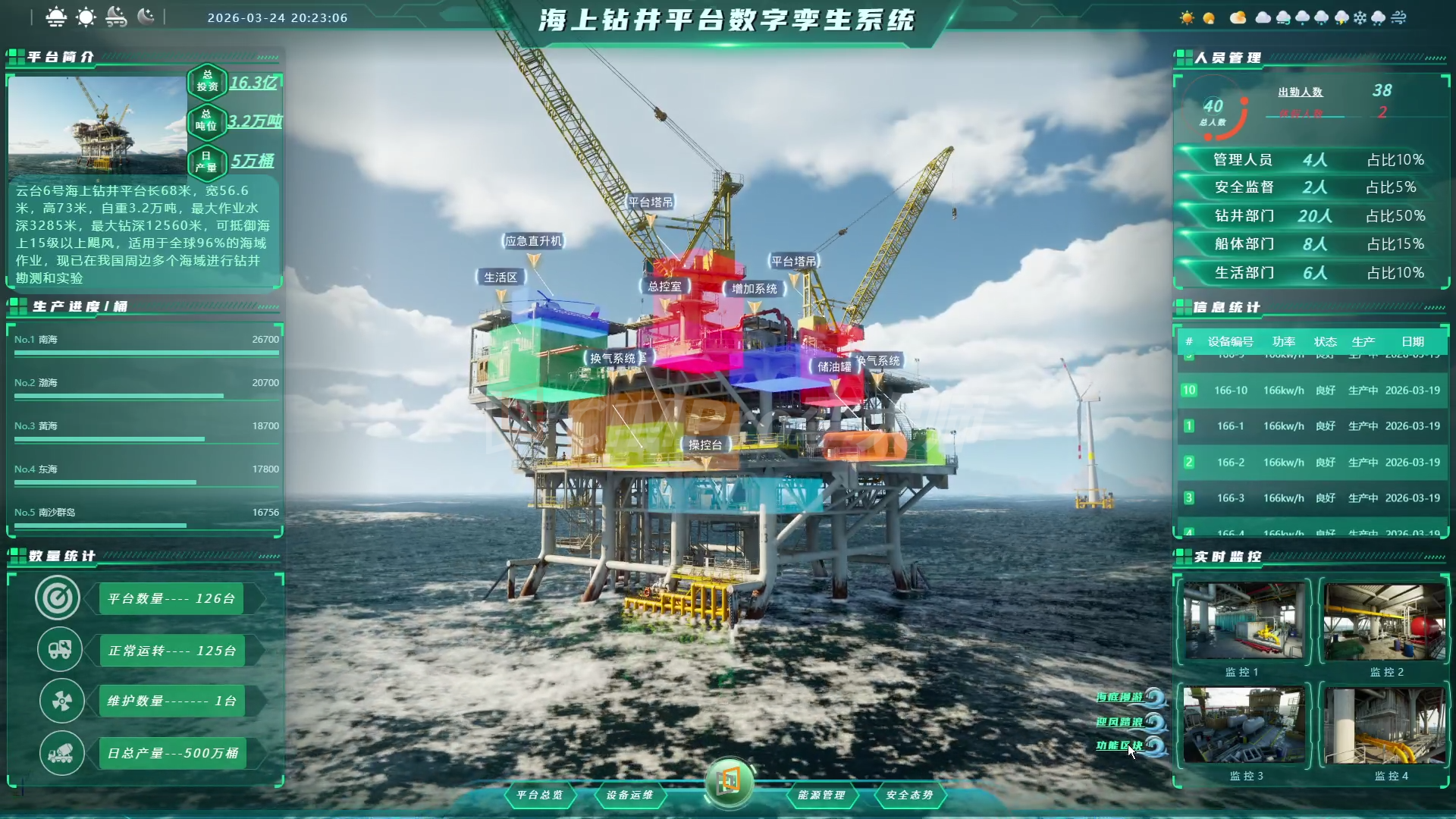

钻井过程三维可视化
数字孪生平台提供钻井全过程的三维可视化展示能力。通过三维模型实时呈现钻具位置、井眼轨迹、井身结构、地层分界面、钻具组合等井下要素。结合LWD数据,系统可在三维场景中展示实时测井曲线、地层岩性、孔隙度等地质信息。支持井下钻具状态实时颜色编码:绿色表示正常钻进,黄色表示钻遇硬岩需调整参数,红色表示钻具异常。井眼的三维剖分展示功能帮助工程师直观理解井下复杂状况。
设备状态智能监测
平台对平台关键设备进行7×24小时全天候监控,覆盖绞车、顶驱、泥浆泵、发电机、隔水防喷等20余台关键设备。内置设备健康评估算法,分析振动频谱、温度趋势、压力波动等多维数据,实时计算设备健康度评分,预测潜在故障。设备模型支持爆炸解体可视化,运维人员可点击模型查看内部结构,辅助故障诊断。系统根据设备状态自动生成维护工单,指导备件采购和人员排班,实现预防性维护。
井控作业安全优化
数字孪生系统实现井控参数的智能优化。AI算法综合分析钻压、转速、扭矩、泥浆性能等参数,结合井眼几何形状、地层岩性、地质压力等井下信息,推荐最优钻井参数。平台提供多种工况仿真功能,包括防喷、防卡钻、防粘等复杂井况模拟。井控工程师可在虚拟环境中测试方案,减少井下试错成本。实时计算ECD(等效循环密度)、井斜角、狗腿度等关键指标,帮助工程师实时判断井眼净化状况,优化轨迹设计。
深海作业应急仿真
平台具备强大的海洋环境仿真和应急演练功能。系统可模拟台风、巨浪、强风、暗流等恶劣海况对平台的影响,评估平台响应能力。虚拟演练功能支持井喷、井涌、火灾爆炸、落物坠海、直升机救援等多种事故场景。基于VR技术的应急演练系统提供沉浸式培训,提高船员对复杂事故的处置能力。应急仿真结果可生成详细的应急预案和培训教材,降低实际事故损失。
实施成效
数字孪生平台投入运营后,钻井平台安全与效率得到显著改善:平均机械钻速提升15%,平均进尺时间缩短12%。复杂井眼处理成功率由82%提升至92%。平台可用率提高18%,有效作业时间占比由原来的68%提升至82%。非生产时间减少8%,海上作业效率大幅提高。
设备维护更加精准:设备故障预警准确率达94%,提前预警期平均7-10天,避免重大损坏。设备平均故障间隔从28天延长至40天,维修成本降低25%。关键设备健康指数提升15%,设备可靠性大幅提高。
安全风险大幅降低:应急响应时间缩短50%,从平均45分钟缩短至22分钟。安全事故零发生,险肇事故预警准确率达98%。安全应急演练培训覆盖率达100%,人员应急能力显著提升。
经济效益突出:钻井总成本降低18%,年度节省约8000万元。单次复杂井眼处理时间减少25%,井周期缩短10%。平台年利用小时数增加300小时,创收增加约5000万元。
技术创新亮点
平台在以下技术方面实现了突破:高精度井眼地质建模、深度强化学习井控算法、多源异构数据融合、实时海洋环境仿真、分布式计算与云端协同、国产信创适配。其中,高精度井眼地质建模技术达到国际先进水平,厘米级模型精度支撑复杂地质体的精细展示和精准分析。深度强化学习井控算法可自动识别最优钻井策略,大幅提升钻井效率和安全性。
海上钻井平台数字孪生平台的成功实施,验证了数字孪生技术在深水极端环境下的可靠性和有效性,为我国海洋能源开发自主可控提供了坚实的技术支撑。随着技术的持续演进,该平台将进一步拓展至浮式生产储油平台和海洋油气生产平台,构建完整的海洋能源数字孪生体系,为"走向深蓝"提供强有力的技术保障。
CIMPro孪大师是一款拥有完全自主知识产权的国产一站式零代码数字孪生三维可视化引擎,全面支持国产信创。能源电力、智能制造、基础设施、军事仿真、船舶海洋等领域的IT开发人员与3D美术开发者均可通过该平台高效开展数字孪生三维可视化大屏项目的开发。在深海油气勘探开发的极端环境下,数字孪生技术正为海上钻井作业带来革命性变革。
项目名称: 某深水半潜式钻井平台数字孪生管理平台技术平台: CIMPro孪大师应用领域: 海洋能源、深水钻探关键价值: 提升深钻效率、保障海上安全、实现技术自主
