你是否曾在音乐会的舞台上，为那随鼓点精准炸裂的灯光秀所震撼？或者，在智能家居展厅里，被一面如流水般变幻色彩的灯光墙所吸引？这背后，有一个共同的“指挥家”——DMX512灯光控制器。这个诞生于上世纪80年代的专业舞台协议，正悄然跨越边界，成为连接创意与现实的通用桥梁。
协议核心：数字时代的灯光语言
DMX512并非深奥难懂的黑科技，而是一套严谨的工业标准。它由美国剧场技术协会制定，采用RS-485作为电气标准，通过一条数据线以每秒高达250kb的速率，传输多达512个通道的指令。每个通道承载一个0至255的数值，就像给灯光设备下达精确到个位数的“微量指令”。
它的工作模式像一趟永不停歇的数据列车。控制器周期性发送完整数据包，包含一个特殊的起始信号和512节满载数据的“车厢”。每盏智能灯具都被赋予一个独特的“地址”，它们只聆听并执行对应自己地址的那几节车厢的指令。这种设计巧妙地解决了大型系统中设备同步与独立控制的根本矛盾。
系统搭建：从硬件选型到拓扑连接
构建一个DMX512系统，硬件是基石。系统通常由控制器与多个接收设备构成。控制器如今多样化，既可以是专业的硬件控台，也可以是基于STM32、Arduino等开源硬件开发的定制大脑。
在芯片选择上，STM32F1或F4系列因其性能与丰富外设而备受青睐。关键在于配备USART模块和定时器，用于生成协议要求的精确时序。信号转换环节，需要一片如SN75176B或MAX485这样的RS-485收发器芯片，将控制器的信号转换为抗干扰能力更强的差分信号。

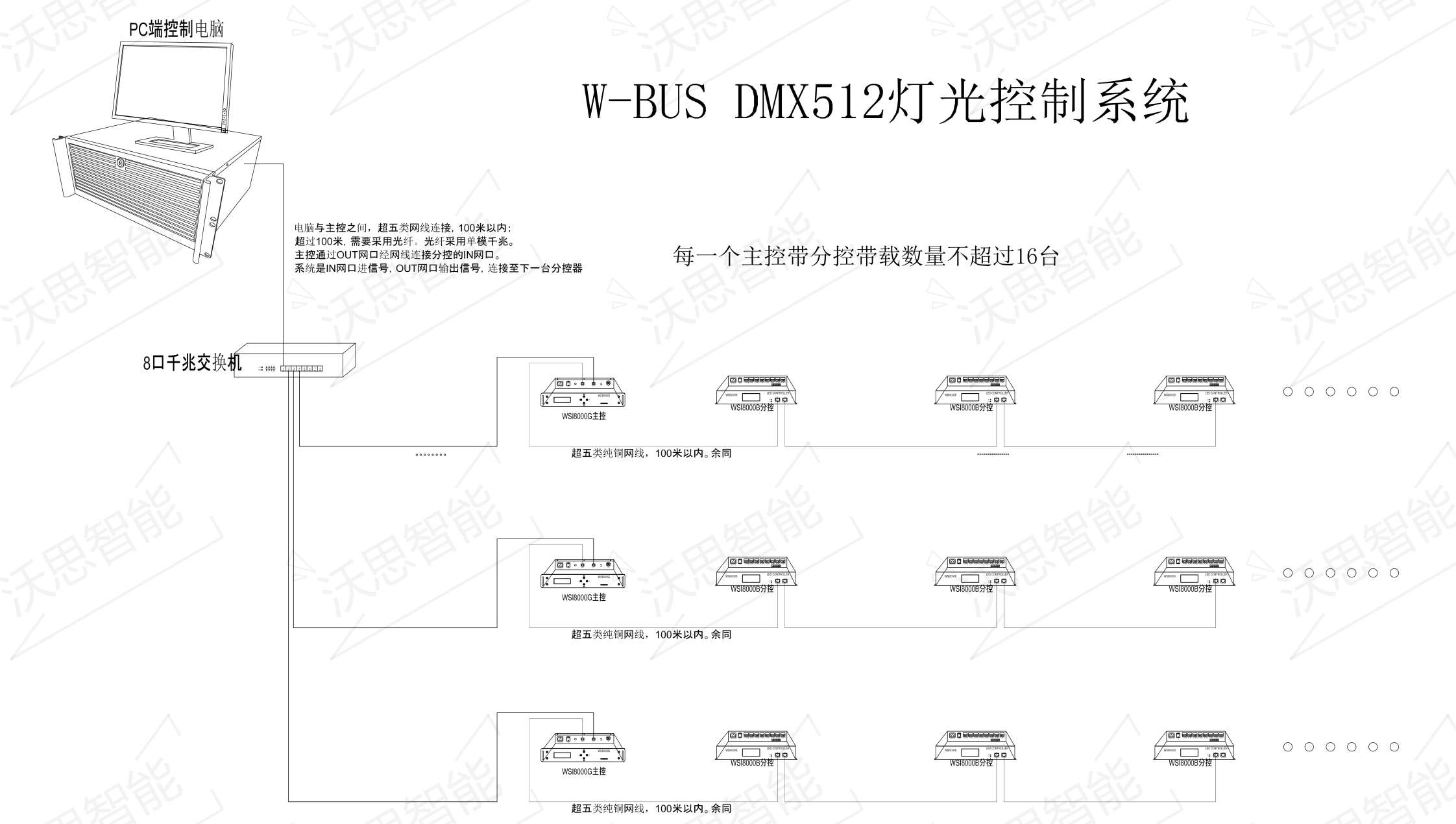

连接方式上，经典的“菊花链”拓扑是主流。使用 Belden 9841 这类双绞屏蔽线，将所有设备首尾串联。必须牢记的是，在链路的最末端，需要连接一个120欧姆的终端电阻，用以吸收信号反射，保证数据传输的完整性。
突破边界：超越舞台的多元应用
DMX512的魅力远不止于照亮舞台。其稳定、同步且可大规模扩展的特性，使其在众多领域大放异彩。在建筑照明领域，它掌控着城市地标外立面的灯光秀，让巨幅建筑化身为夜间的动态画布。在大型艺术装置中，艺术家借助它协调成千上万个光点的行为，创造出令人沉浸的互动光影作品。
更贴近我们生活的是，它正走入智能家居场景。通过DMX512控制系统，你可以轻松实现全屋RGB灯带的统一调度，一键切换观影、聚会、阅读等多种灯光场景，将专业级的灯光体验带入日常生活。
实践要点与注意事项
着手实现DMX512控制时，需重点关注几个实践要点。首先是时序的精准性，协议要求起始BREAK信号为不低于88微秒的低电平，其后的MAB标记为至少8微秒的高电平，这对微控制器的定时器精度提出了要求。
其次，必须意识到协议层本身没有内置纠错机制。在电磁环境复杂的现场，信号质量至关重要，使用优质屏蔽线缆并确保良好接地是避免信号错乱的关键。此外，虽然理论最多支持32个物理设备串联，但为保障稳定性，实际应用中会酌情减少设备数量或使用信号放大器。
无论应用场景如何变幻，DMX512协议的本质始终是提供一条可靠、高效的命令通道。它不关心前端是何种炫酷的控制界面，也不理会末端是摇头灯还是LED灯带，它只确保指令的准确传达。
从戏剧舞台的情感渲染，到城市建筑的宏大叙事，再到方寸之间的氛围营造，DMX512以其简单、可靠、灵活的基因，持续赋能光的艺术。它既是工程师手中严谨的技术规范，也是创作者笔下流淌的无限可能。当灯光被精准掌控，黑暗便成了最美的画布。
