本文基于 frangoteam/fuxa:1.3.4，实测引擎 FUXA V.1.3.4-2890，测试平台 Ubuntu 24.04 Linux。

产线画面还锁在工控机专用组态里：改一个阀门图标要装客户端、拷工程包，手机和访客电脑根本打不开。机房里温湿度、UPS、门禁又各有一套小网页，想拼成一张总览，只能翻 Excel 对点位，或者再买一套按站授权的商业 SCADA。

更现实的约束往往是：工程和历史数据要留在自己的盘上，浏览器就能改画面、看实时数。商业套件贵、绑定硬件；Grafana 一类仪表盘接指标很顺，却常接不上车间里的 Modbus、西门子 S7、OPC-UA。家里或机房已经有一台跑 Docker 的 Ubuntu，缺的只是镜像拉起来、1881 能打开、项目落在挂载目录里。

FUXA（GitHub · frangoteam/FUXA）是开源的 Web SCADA / HMI 平台：后端 Node.js，前端 Angular + SVG，组态与运行都在浏览器完成。官方镜像 frangoteam/fuxa（镜像页）默认监听 1881，许可证 MIT。另有可选商业 FUXA Pro（白标等），本文只跟做社区版容器。

部署跑通之后，你实际能做这些事：

场景	部署后怎么用
打开样例画面	`http://服务器IP:1881`，先看自带 FUXA sample
进编辑器改 HMI	拖控件、绑点位，工程写入 `./appdata`
接工业协议	连接里加设备；缺驱动时在 Server Plugins 安装 Modbus / OPC-UA / Snap7 等
备份搬家	停容器后打包 `./appdata`、`./db`、`./images`（日志按需）

本文用轩辕镜像加速拉取 frangoteam/fuxa:1.3.4，Docker Compose 映射 1881→1881。局域网以 192.168.1.35 为例，请换成你的 IP。无 Compose 见第八节。文内附 8 张实测截图。

上手要点

部署：第五节 Compose；临时试玩见第八节

访问：宿主机 1881 → 容器 1881（http://192.168.1.35:1881）；推荐 Chrome

数据：./appdata → _appdata；./db → _db；./logs → _logs；./images → _images

认证：实测默认不强制登录；生产请启用令牌认证并改掉默认 admin / 123456

标签：钉死 1.3.4（日志 V.1.3.4-2890），勿写 latest

网络：跟做用 bridge + 端口映射；容器要直连车间 PLC 时再考虑 host 网络（仅 Linux，见 FAQ）

官方说明：Installing and Running · 文档站 · Live Demo

一、FUXA 是什么？

FUXA 把设备连接、标签（点位）、画面编辑、运行视图、报警与历史放在同一套 Web 应用里：工程师在浏览器里做组态，操作员用同一端口看运行画面。

	FUXA（本文）	商业 SCADA / 组态	Grafana 类仪表盘
入口	浏览器 `:1881`	厂商客户端 / 授权站	浏览器
工程	Web 编辑器 + SVG	专有工程格式	Dashboard JSON
协议	Modbus / S7 / OPC-UA / MQTT 等	因产品而异	多依赖已有时序库
数据	宿主机四卷目录	厂商或本机工程	外部数据源
适合	中小产线、实验室、机房总览、IoT 看板	大型产线、强认证与集成	已有指标、偏运维可视化

浏览器（编辑器 / 运行视图）
   │  :1881
   ▼
frangoteam/fuxa
   ├── _appdata  ← ./appdata   项目与设置
   ├── _db       ← ./db        标签历史（DAQ）
   ├── _logs     ← ./logs
   └── _images   ← ./images    图片资源

本文只跟 frangoteam/fuxa。/r/ 与 /zh/r/ 是同一镜像的不同页面，不是两个仓库。标签选型见第三节。

二、环境要求

项目	建议
系统	Linux，建议 Ubuntu 24.04
Docker	Engine + Compose V2
架构	amd64 / arm64（另有 arm/v7；以 tags 为准）
内存	评估 ≥ 1 GB；画面多、历史长时再加
磁盘	实测镜像 CONTENT 210 MB / DISK 899 MB；工程与 DAQ 另算
端口	宿主机 1881（占用时改左侧，如 `"11881:1881"`）

docker --version
docker compose version

Linux 未装 Docker 可使用轩辕镜像一键安装脚本：

bash <(wget -qO- https://get.xuanyuan.cloud/docker.sh)

备用地址：

bash <(wget -qO- https://get.xuanyuan.me/docker.sh)

更多见轩辕镜像使用手册。

ss -tlnp | grep 1881

被占用时把 Compose 改成 "11881:1881"，浏览器改访新的左侧端口。

三、标签怎么选

跟做只写 1.3.4，与 GitHub Release v1.3.4（约 2026-08-12）及 Docker Hub 同名标签一致。完整列表：tags。

标签	含义	推荐
`1.3.4`	当前跟做稳定版（实测日志 V.1.3.4-2890）	本文跟做
`1.3.3` / `1.2.x`	更早稳定版	回滚
`snap7-*`	旧版带 Snap7 的镜像变体	一般不必；S7 可在容器内用 Server Plugins 装 `node-snap7`
`latest` / `1.3`	浮动	勿写入跟做命令

升级时先备份四卷，再改 pull / Compose / docker run 三处标签，并核对 Releases。

四、拉取镜像

用轩辕镜像加速拉取：

docker pull docker.xuanyuan.run/frangoteam/fuxa:1.3.4

Ubuntu 24.04 实测（ikuai-ubuntu2404）：

1.3.4: Pulling from frangoteam/fuxa
Digest: sha256:3778da3377e7685842495497d13157d1548ccad8708c434dc5d4b99fb5cb25bf
Status: Downloaded newer image for docker.xuanyuan.run/frangoteam/fuxa:1.3.4
docker.xuanyuan.run/frangoteam/fuxa:1.3.4

docker images docker.xuanyuan.run/frangoteam/fuxa:1.3.4

IMAGE                                       ID             DISK USAGE   CONTENT SIZE
docker.xuanyuan.run/frangoteam/fuxa:1.3.4   3778da3377e7        899MB          210MB

401 / 402 见常见问题。

五、Docker Compose 部署（推荐）

平台	工作目录
Linux（正文默认）	`/www/wwwroot/fuxa`
macOS	`~/docker/fuxa`
Windows（Docker Desktop）	如 `C:\docker\fuxa`

5.1 准备目录

mkdir -p /www/wwwroot/fuxa/{appdata,db,logs,images}
cd /www/wwwroot/fuxa

# macOS：mkdir -p ~/docker/fuxa/{appdata,db,logs,images} && cd ~/docker/fuxa

非 root 给 mkdir 加 sudo。

5.2 编写 docker-compose.yml

对齐官方 compose.yml：镜像换成轩辕坐标并钉死版本。

cat > docker-compose.yml <<'EOF'
services:
  fuxa:
    image: docker.xuanyuan.run/frangoteam/fuxa:1.3.4
    container_name: fuxa
    restart: unless-stopped
    ports:
      - "1881:1881"
    environment:
      TZ: Asia/Shanghai
    volumes:
      - ./appdata:/usr/src/app/FUXA/server/_appdata
      - ./db:/usr/src/app/FUXA/server/_db
      - ./logs:/usr/src/app/FUXA/server/_logs
      - ./images:/usr/src/app/FUXA/server/_images
EOF

项	说明
`ports`	宿主机 1881 → 容器 1881
`./appdata`	项目与设置（含 `settings.js`）
`./db`	DAQ / 标签历史
`./logs`	日志
`./images`	图片等资源
`TZ`	跟做 `Asia/Shanghai`

反向代理子路径可用环境变量 BASE_PATH（须带前导斜杠，如 /fuxa），见 FAQ。官方另可挂载 SVG shapes 目录，评估阶段一般不必。

5.3 启动并验证

docker compose up -d
docker compose ps
docker compose logs --tail 80

Ubuntu 24.04 实测：

[+] up 2/2
 ✔ Network fuxa_default Created
 ✔ Container fuxa       Started

NAME      IMAGE                                       COMMAND                  SERVICE   CREATED         STATUS         PORTS
fuxa      docker.xuanyuan.run/frangoteam/fuxa:1.3.4   "docker-entrypoint.s…"   fuxa      5 seconds ago   Up 3 seconds   0.0.0.0:1881->1881/tcp, [::]:1881->1881/tcp

fuxa  | 2026-08-31T14:27:32.368Z [DBG]          settings.js default created successful!
fuxa  | 2026-08-31T14:27:32.390Z [INF]  FUXA V.1.3.4-2890

看到 0.0.0.0:1881->1881/tcp 和 FUXA V.1.3.4-2890 即可。请用宿主机 IP 访问，不要用 172.x 容器地址。

curl -s -o /dev/null -w "%{http_code}\n" http://127.0.0.1:1881

浏览器打开（换成你的 IP）：

http://192.168.1.35:1881

六、浏览器首次进入

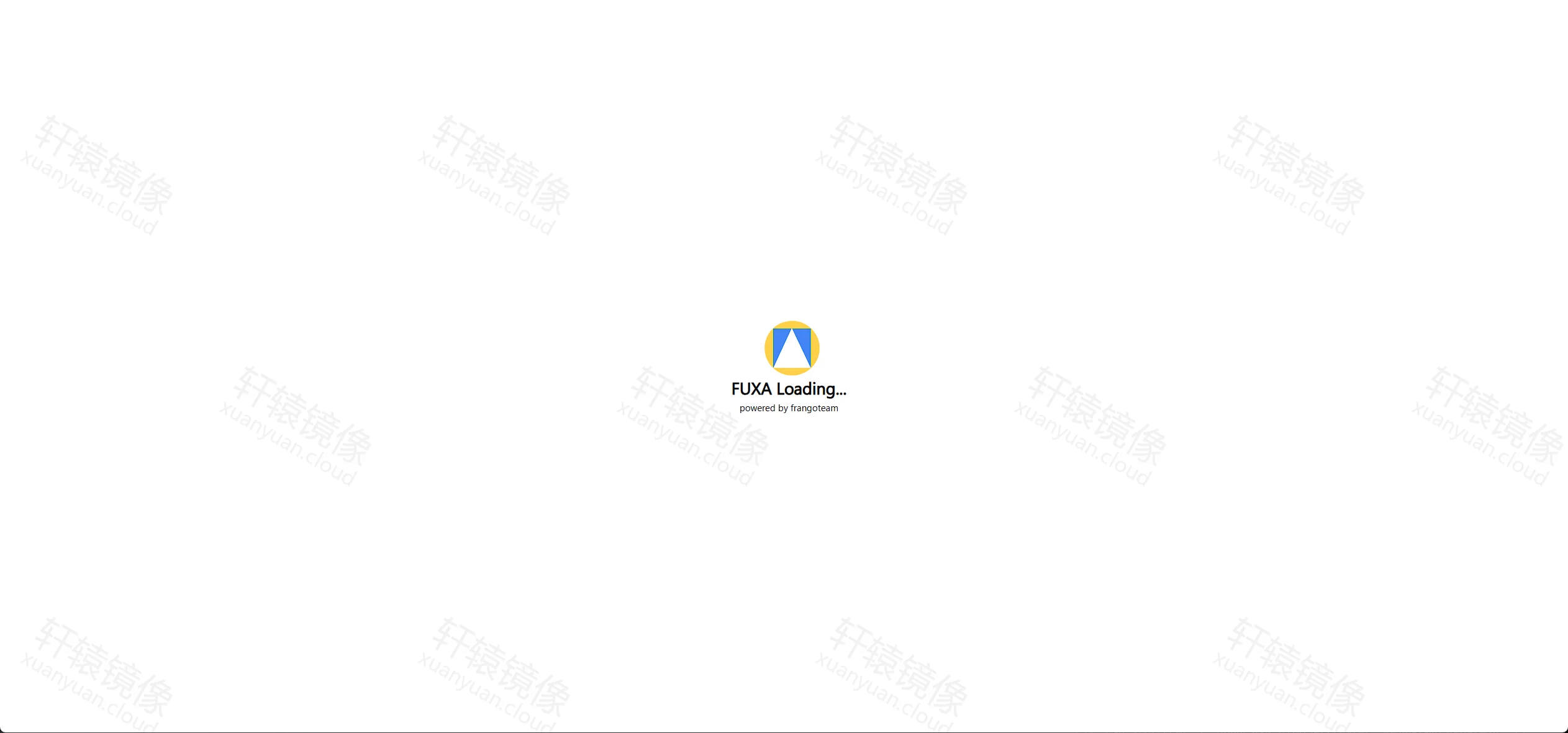

6.1 加载页

首次打开会短暂出现 「FUXA Loading…」 与 powered by frangoteam，等前端资源加载即可。

picture.image

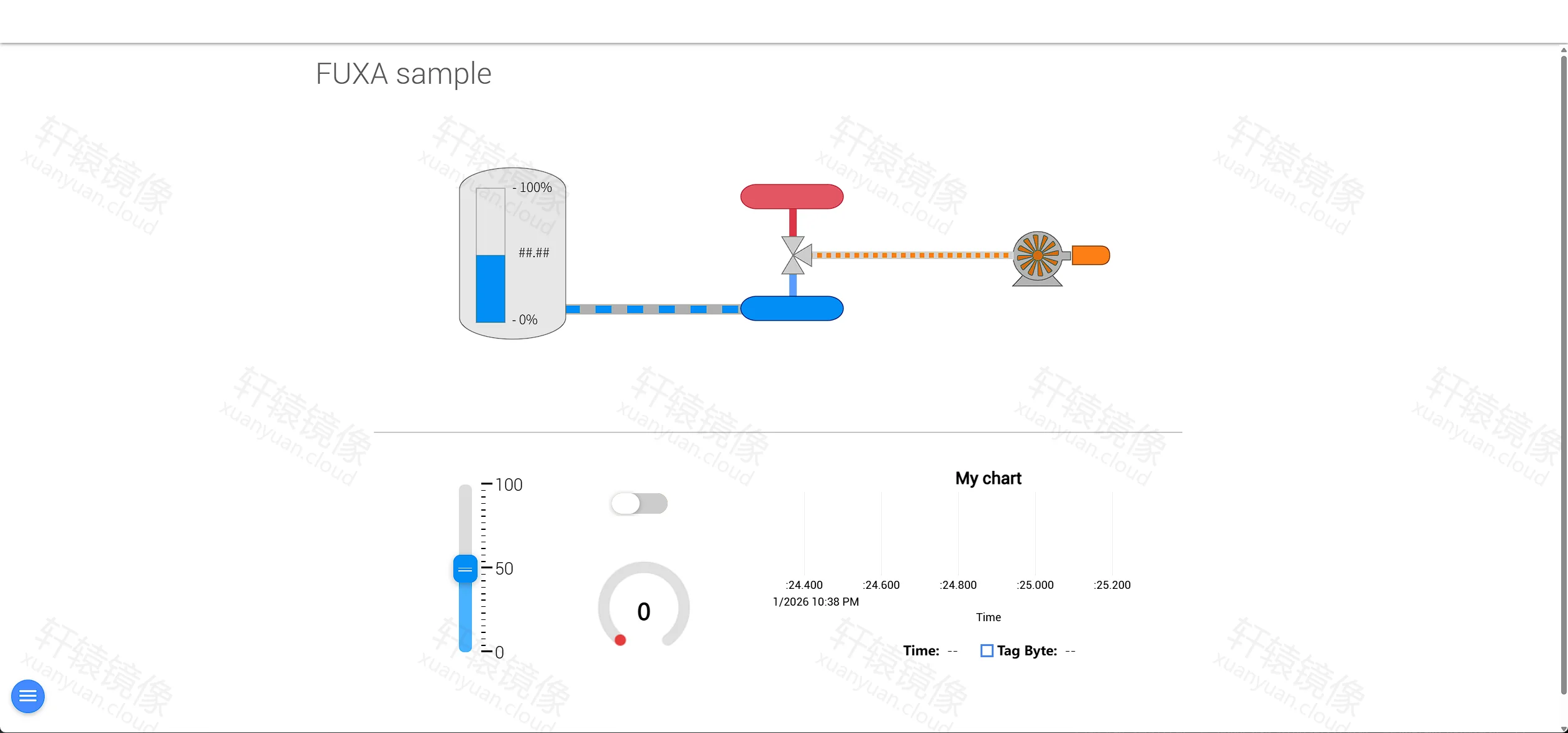

6.2 样例运行画面

加载完成后进入自带样例 FUXA sample：罐体液位、阀门 / 泵示意、滑块、开关、仪表，以及 My chart 趋势。左下角蓝色菜单按钮可开导航。能看到这页，说明服务与前端已经跑通。

picture.image

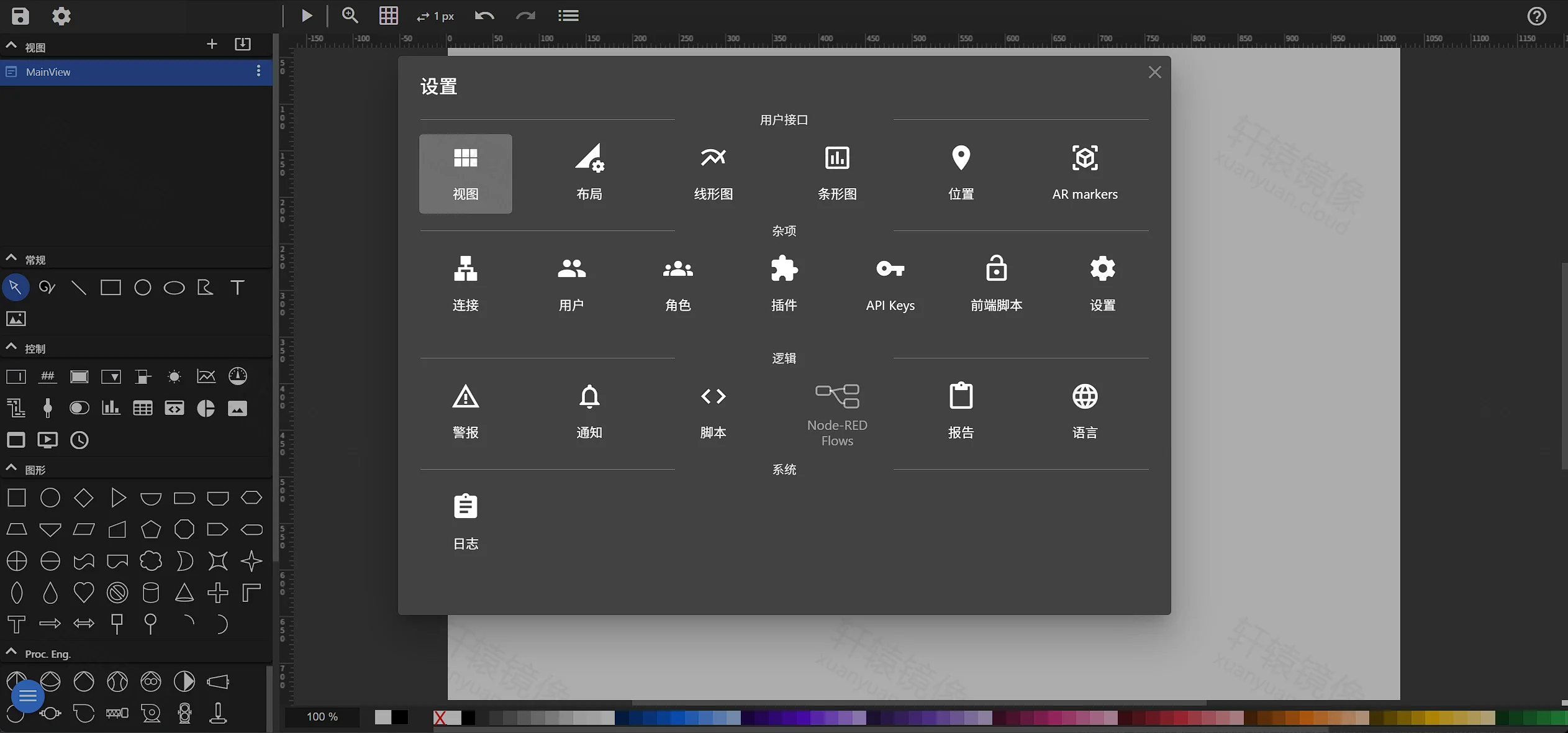

6.3 进入编辑器与设置总览

从运行画面进入 编辑模式（界面顶部或菜单中的编辑 / 进入编辑器入口，以当前语言 UI 为准），再打开右上角 设置（齿轮）。弹出面板按块划分：

用户接口：视图、布局、图表…
杂项：连接（加 PLC / MQTT 等）、用户角色、插件、API Keys、设置…
逻辑：警报、脚本、Node-RED、报告、语言…
系统：日志

配设备、装协议、开认证，都从这里进。

picture.image

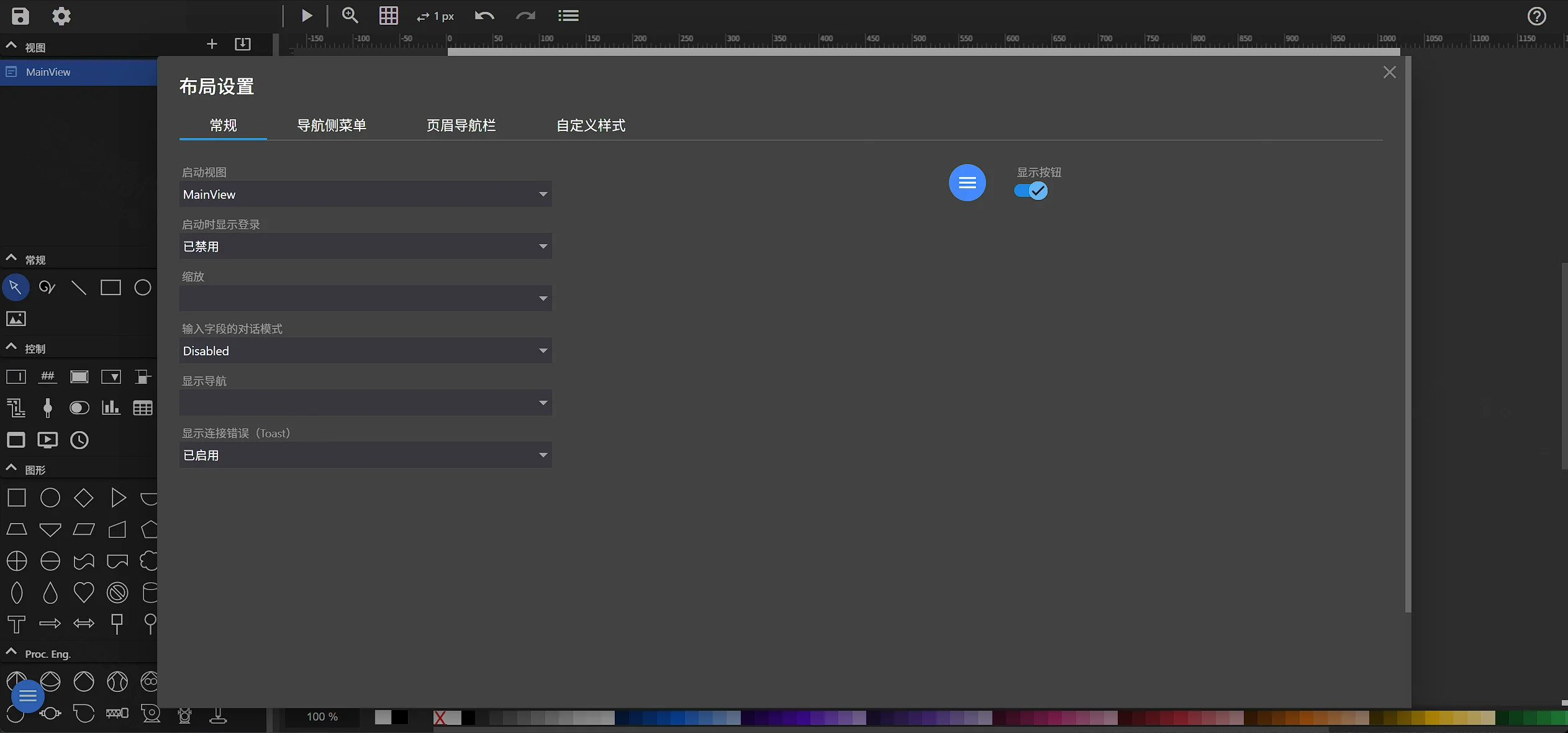

6.4 布局：为何首次不用登录

设置 → 布局，看「常规」页实测默认：

项	实测
启动视图	MainView
启动时显示登录	已禁用
显示连接错误 (Toast)	已启用
导航菜单按钮	显示按钮打开

因此浏览器能直接进样例。公网或多人共用时，把「启动时显示登录」打开，并在系统设置里启用令牌认证（下一节与 §7.3）。

picture.image

右侧可预览左下角汉堡导航按钮，并开关「显示按钮」：

picture.image

6.5 启用认证时的默认账号

启用「使用令牌进行认证」（或改 appdata 里 settings.js 的 secureEnabled 后重启）才会强制登录。官方默认：

用户	默认密码
admin	123456

上线立刻修改，并为 JWT 设置足够随机的 secretCode（见 Settings · Authentication）。不要把未加固的 1881 直接暴露到公网。

七、插件、脚本 API 与系统设置

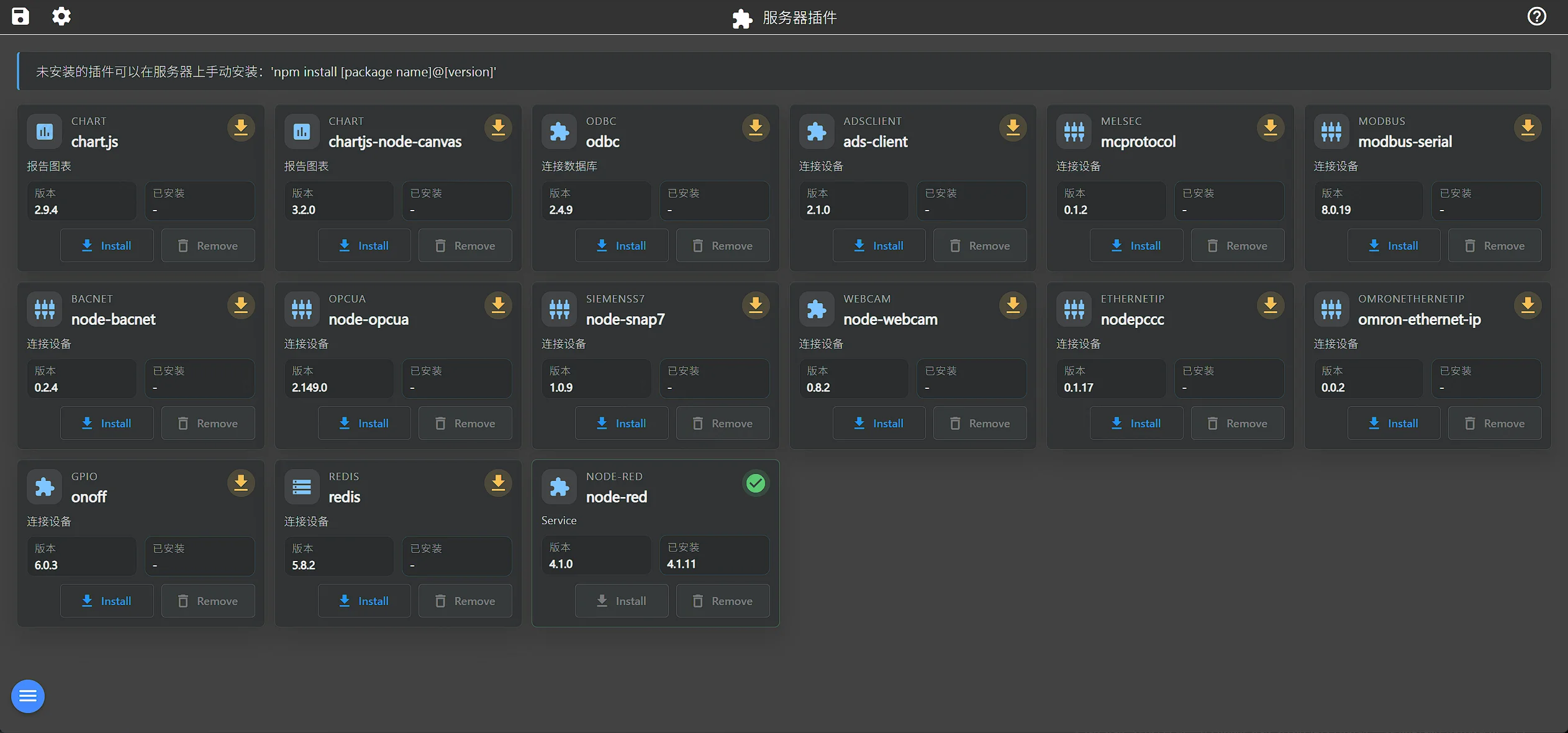

7.1 Server Plugins（协议扩展）

设置 → 插件。列表里可见 modbus-serial、node-opcua、node-snap7、node-bacnet、odbc、redis、node-red 等，按卡片 Install / Remove 即可。页面也提示可用 npm install 包名@version 手动装到服务端。

需要连车间 PLC 时：先装对应插件，再在连接里建设备；同时确认容器网络能到达目标网段（FAQ）。

picture.image

7.2 连接、画面与客户端脚本

连接里添加协议与点位，回到编辑器画布拖控件、绑标签。工程在 ./appdata，DAQ 历史在 ./db。

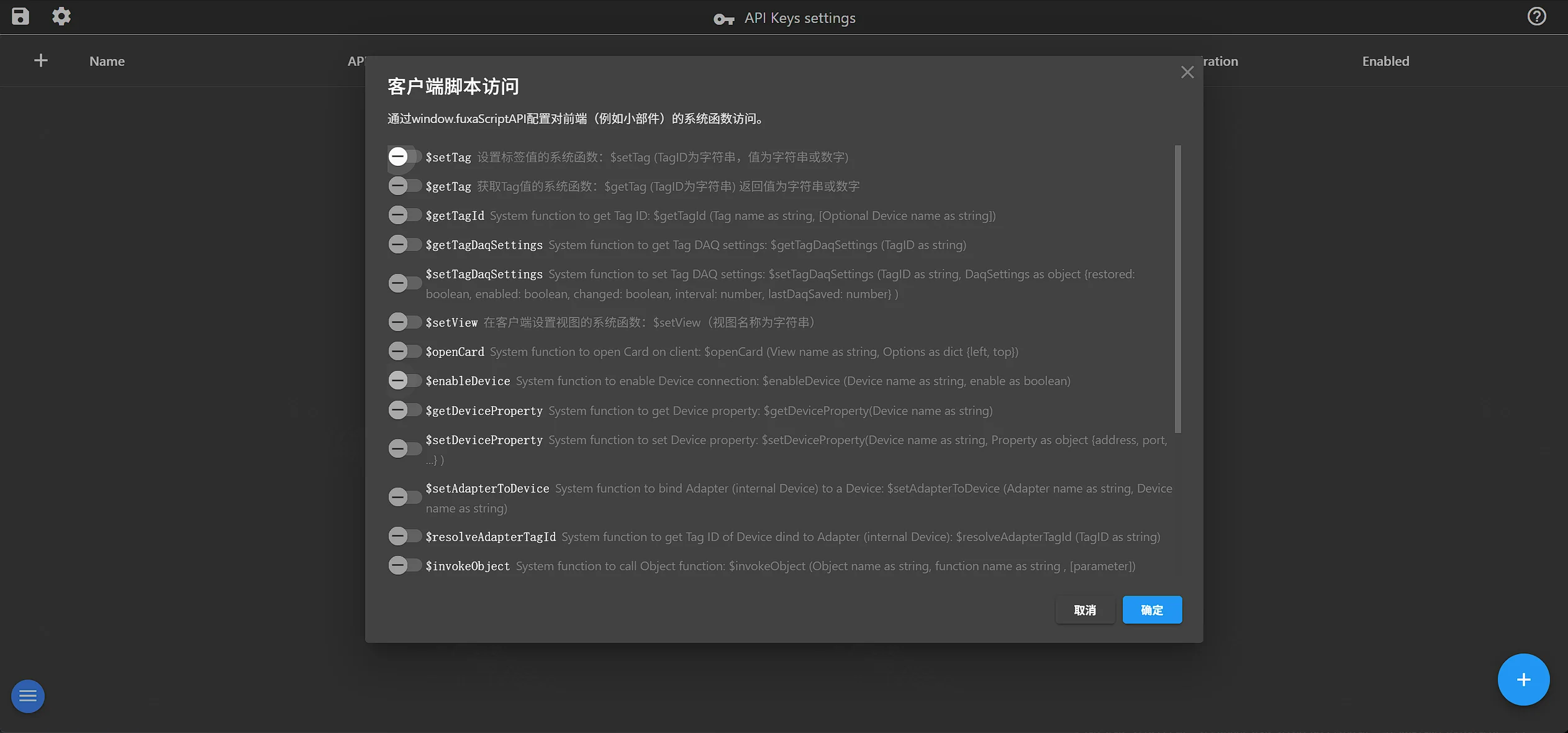

API Keys 页可开关前端脚本能调用的系统函数（$setTag、$getTag、$setView 等，对应 window.fuxaScriptAPI）。只打开现场真正需要的项，避免把写点能力暴露给不可信页面。

picture.image

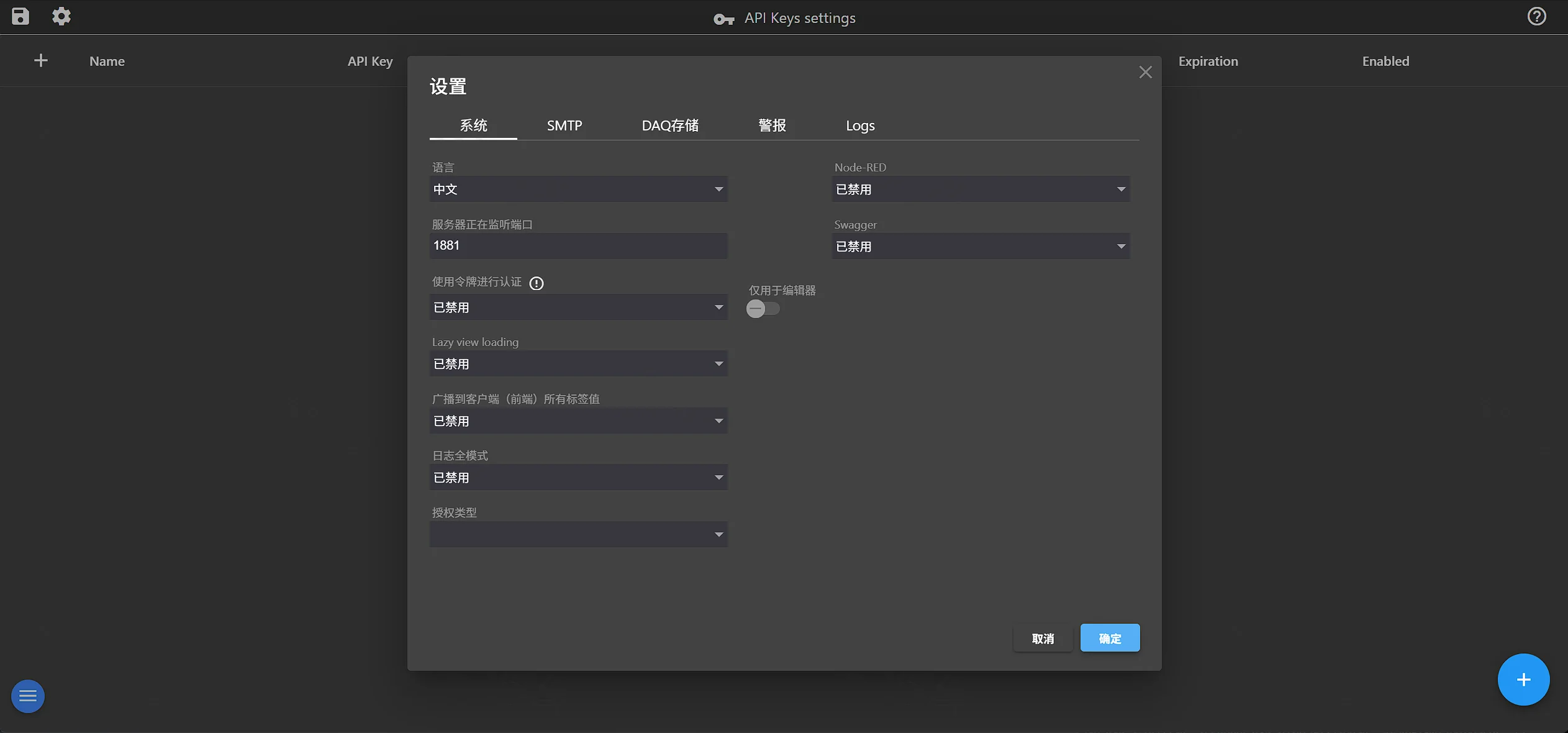

7.3 系统设置（语言、端口、认证）

设置 → 设置 → 系统，实测：

项	实测
语言	中文
服务器正在监听端口	1881
Node-RED / Swagger	已禁用
使用令牌进行认证	已禁用（生产请改为启用）

改认证等项后保存，必要时 docker compose restart。SMTP、DAQ 存储、警报、Logs 等页签按现场再配。

picture.image

容器时区已由 TZ=Asia/Shanghai 对齐；界面语言以本页为准。

八、备选：docker run

无 Compose 或临时试跑：

mkdir -p /www/wwwroot/fuxa/{appdata,db,logs,images}
cd /www/wwwroot/fuxa

docker run -d \
  --name fuxa \
  --restart unless-stopped \
  -p 1881:1881 \
  -e TZ=Asia/Shanghai \
  -v /www/wwwroot/fuxa/appdata:/usr/src/app/FUXA/server/_appdata \
  -v /www/wwwroot/fuxa/db:/usr/src/app/FUXA/server/_db \
  -v /www/wwwroot/fuxa/logs:/usr/src/app/FUXA/server/_logs \
  -v /www/wwwroot/fuxa/images:/usr/src/app/FUXA/server/_images \
  docker.xuanyuan.run/frangoteam/fuxa:1.3.4

docker ps --filter name=fuxa
docker logs --tail 80 fuxa

日常仍建议用第五节 Compose，改端口、备份和升级更省事。

九、迁移与升级

docker compose down
备份 appdata、db、images（logs 按需）
把 Compose（及 run）里的标签改成目标版本号，不要改回 latest
docker pull docker.xuanyuan.run/frangoteam/fuxa:<新标签>
docker compose up -d，核对日志版本串与浏览器工程是否正常

跨大版本先读 Releases。不要在未备份时用 snap7-* 镜像直接覆盖现有四卷。

十、常见问题 FAQ

Q：为什么不推荐 latest？
A：标签会静默漂移，界面与插件步骤可能和文档对不上。跟做钉死 1.3.4。

Q：默认要不要登录？账号是什么？
A：实测布局里「启动时显示登录」与系统里「令牌认证」均为禁用，可直接进样例。启用认证后默认 admin / 123456，必须立刻修改。

Q：连不上车间 PLC？
A：bridge 下容器走 Docker 网关，可能到不了只挂在宿主机物理网卡上的网段。Linux 可评估 network_mode: host（此时不要再写 ports，直接占用宿主机 1881）。先确认插件已安装、设备地址与防火墙放行。

Q：端口 1881 被占用？
A：改 "11881:1881"，访问 http://IP:11881。

Q：删容器会丢工程吗？
A：工程在 ./appdata，历史在 ./db，图片在 ./images。卷还在就不丢；没挂卷的试跑数据会随容器消失。

Q：反向代理子路径怎么配？
A：设 BASE_PATH（如 /fuxa，带前导斜杠），并按官方说明转发 WebSocket 与静态资源。

Q：和 FUXA Pro 什么关系？
A：本文是社区开源镜像。Pro 提供白标等增值能力，见 frangoteam.org。

十一、命令速查

# 拉取
docker pull docker.xuanyuan.run/frangoteam/fuxa:1.3.4

# Compose（目录 /www/wwwroot/fuxa）
docker compose up -d
docker compose ps
docker compose logs -f --tail 100
docker compose down

# 备选 run
docker run -d --name fuxa --restart unless-stopped -p 1881:1881 \
  -e TZ=Asia/Shanghai \
  -v /www/wwwroot/fuxa/appdata:/usr/src/app/FUXA/server/_appdata \
  -v /www/wwwroot/fuxa/db:/usr/src/app/FUXA/server/_db \
  -v /www/wwwroot/fuxa/logs:/usr/src/app/FUXA/server/_logs \
  -v /www/wwwroot/fuxa/images:/usr/src/app/FUXA/server/_images \
  docker.xuanyuan.run/frangoteam/fuxa:1.3.4

docker logs -f --tail 100 fuxa
docker rm -f fuxa

十二、延伸阅读

资源	链接
frangoteam/fuxa 镜像页	https://xuanyuan.cloud/zh/r/frangoteam/fuxa
frangoteam/fuxa 概览	https://xuanyuan.cloud/r/frangoteam/fuxa
frangoteam/fuxa 标签列表	https://xuanyuan.cloud/r/frangoteam/fuxa/tags
GitHub · frangoteam/FUXA	https://github.com/frangoteam/FUXA
官方文档 · Installing and Running	https://frangoteam.github.io/FUXA/Installing-and-Running/
官方文档 · Settings	https://frangoteam.github.io/FUXA/Settings/
Live Demo	https://frangoteam.github.io
Docker Hub · frangoteam/fuxa	https://hub.docker.com/r/frangoteam/fuxa
轩辕镜像使用手册	https://xuanyuan.cloud/usage

总结

钉死 frangoteam/fuxa:1.3.4，轩辕镜像加速拉取，Compose 映射 1881 并挂四卷
实测日志 V.1.3.4-2890，curl 返回 200，浏览器先见 Loading 再进样例画面
默认可不登录；生产启用认证并改掉 admin / 123456
协议走 连接 + Server Plugins；PLC 网络不通时再评估 host 模式
